W świecie przemysłu stabilność i precyzja działania maszyn są absolutnie kluczowe dla efektywności produkcji i bezpieczeństwa. Często jednak zapominamy o tym, co stanowi ich fundament dosłownie i w przenośni. Ten artykuł przybliży Ci świat specjalistycznych konstrukcji pod maszyny, wyjaśniając, czym są, dlaczego są niezbędne i jak odróżnić je od zwykłej posadzki przemysłowej. Zrozumienie tych zagadnień pozwoli Ci docenić inżynierską precyzję stojącą za pozornie prostymi elementami infrastruktury fabrycznej.
Fundament pod maszynę to specjalistyczna konstrukcja zapewniająca stabilność i tłumienie drgań
- Fundament pod maszynę to samodzielna budowla, prawnie oddzielona od konstrukcji budynku.
- Jego głównym zadaniem jest przenoszenie obciążeń statycznych i dynamicznych maszyny na grunt.
- Zapewnia stabilność, precyzję pracy i prawidłową geometrię ustawienia urządzenia.
- Kluczową funkcją jest tłumienie drgań (wibroizolacja), chroniące maszynę i otoczenie.
- Wyróżnia się typy blokowe (dla maszyn udarowych) oraz ramowe (dla maszyn wysokoobrotowych).
- Projektowanie wymaga analizy maszyny, gruntu i dynamicznych obciążeń, zgodnie z normami.
Fundament pod maszynę: czym jest i dlaczego zwykła posadzka to za mało?
Fundament pod maszynę: profesjonalna definicja i rola w przemyśle
Kiedy mówimy o specjalistycznej konstrukcji, na której montowana jest maszyna przemysłowa, w profesjonalnym żargonie używamy terminu "fundament pod maszynę" lub "fundament maszynowy". To nie jest zwykła posadzka przemysłowa, którą widzimy na co dzień w halach produkcyjnych. Jest to samodzielna budowla, która nawet jeśli znajduje się wewnątrz budynku, jest od niego prawnie i konstrukcyjnie oddzielona. Ta separacja, realizowana poprzez tzw. dylatację, jest kluczowa, aby dynamiczne obciążenia generowane przez pracującą maszynę nie przenosiły się na konstrukcję nośną obiektu budowlanego, co mogłoby prowadzić do jego uszkodzenia.
Prawo budowlane w Polsce a fundament maszynowy: co musisz wiedzieć?
W polskim prawie budowlanym fundament maszynowy traktowany jest jako samodzielna budowla. Oznacza to, że nawet jeśli jest integralną częścią procesu produkcyjnego w istniejącym obiekcie, wymaga odpowiedniego podejścia projektowego i wykonawczego, które uwzględnia jej odrębność od konstrukcji budynku. Przepisy jasno wskazują na potrzebę oddzielenia fundamentu maszyny od konstrukcji obiektu budowlanego, co podkreśla jego specyficzną rolę i obciążenia, jakie musi przenieść.
Trzy kluczowe zadania, które spełnia solidna podstawa maszyny
Solidna podstawa maszyny, czyli fundament maszynowy, pełni szereg niezwykle ważnych funkcji:
- Przenoszenie obciążeń: Fundament musi być zaprojektowany tak, aby efektywnie przenosić zarówno obciążenia statyczne (czyli ciężar samej maszyny), jak i obciążenia dynamiczne (siły generowane podczas pracy, takie jak uderzenia, wibracje, siły odśrodkowe). Te obciążenia są następnie przekazywane na grunt.
- Zapewnienie stabilności i prawidłowej geometrii: Precyzyjne działanie wielu maszyn, zwłaszcza tych o wysokich wymaganiach technologicznych, zależy od ich idealnego wypoziomowania i stabilności. Fundament maszynowy gwarantuje, że maszyna pozostaje w swojej optymalnej pozycji roboczej, co przekłada się na jakość produkowanych wyrobów i żywotność samego urządzenia.
- Tłumienie drgań (wibroizolacja): Jest to jedna z najbardziej krytycznych funkcji. Pracujące maszyny generują drgania, które mogą negatywnie wpływać na otoczenie uszkadzać inne urządzenia, wpływać na konstrukcję budynku, a nawet stanowić zagrożenie dla zdrowia pracowników. Fundament maszynowy, często wyposażony w specjalne elementy tłumiące, skutecznie izoluje drgania, chroniąc zarówno maszynę, jak i jej otoczenie.
Jak dobrać fundament do maszyny? Przegląd typów konstrukcji
Fundament blokowy: kiedy masywna i sztywna podstawa jest najlepszym wyborem?
Fundamenty blokowe to masywne, zazwyczaj jedolite bryły betonowe, które charakteryzują się dużą sztywnością i masą. Ich konstrukcja jest często prosta, choć może zawierać specjalne otwory i wycięcia przeznaczone do montażu maszyny oraz przeprowadzenia niezbędnych instalacji. Ten typ fundamentu jest szczególnie polecany pod maszyny, których praca generuje silne obciążenia udarowe lub tłokowe. Przykłady takich urządzeń to różnego rodzaju prasy (mechaniczne, hydrauliczne), młoty kuźnicze, kompresory tłokowe czy silniki spalinowe o dużej mocy. Duża masa fundamentu blokowego pomaga w absorpcji energii uderzeń, zapobiegając nadmiernym drganiom.
Fundament ramowy: rozwiązanie dla precyzyjnych i szybkoobrotowych maszyn
W przeciwieństwie do fundamentów blokowych, fundamenty ramowe mają bardziej złożoną konstrukcję. Składają się zazwyczaj z płyty dolnej, na której osadzone są słupy (tworzące poprzeczne ramy), a na nich spoczywa płyta górna, do której bezpośrednio mocowana jest maszyna. Taka budowa sprawia, że fundament ramowy jest bardziej elastyczny i lepiej nadaje się do obsługi maszyn wirnikowych, które pracują z bardzo wysokimi prędkościami obrotowymi. Idealnie sprawdzają się pod turbogeneratory, turbosprężarki czy pompy o dużej wydajności. Ich konstrukcja pozwala na efektywne zarządzanie siłami dynamicznymi generowanymi przez szybkoobrotowe wirniki.
Posadowienie bezpośrednie kontra pośrednie: co decyduje o wyborze?
Wybór metody posadowienia fundamentu maszynowego zależy przede wszystkim od warunków gruntowych panujących na działce oraz specyfiki obciążeń przenoszonych przez fundament. Posadowienie bezpośrednie oznacza, że fundament spoczywa bezpośrednio na warstwie gruntu nośnego, znajdującej się na stosunkowo niewielkiej głębokości. Mogą to być ławy fundamentowe, płyty fundamentowe, pojedyncze bloki lub złożone systemy rusztów. Jest to rozwiązanie zazwyczaj prostsze i tańsze, ale możliwe do zastosowania tylko tam, gdzie grunt ma odpowiednią nośność.
Gdy grunt nośny znajduje się na dużej głębokości lub jego parametry są niewystarczające, stosuje się posadowienie pośrednie. W tym przypadku fundament opiera się na głębszych, stabilniejszych warstwach gruntu za pomocą specjalnych elementów konstrukcyjnych, takich jak pale (wbijane, wiercone) lub studnie fundamentowe. Choć jest to rozwiązanie bardziej skomplikowane i kosztowne, zapewnia niezbędną stabilność i bezpieczeństwo dla nawet najbardziej wymagających maszyn.
Projektowanie fundamentu: od analizy gruntu po dokumentację
Dlaczego charakterystyka maszyny jest punktem wyjścia? (obciążenia statyczne i dynamiczne)
Projektowanie fundamentu maszynowego zawsze rozpoczyna się od dokładnej analizy samej maszyny. Kluczowe są jej parametry techniczne: masa całkowita, wymiary, a przede wszystkim rodzaj i wielkość generowanych obciążeń. Musimy precyzyjnie określić zarówno obciążenia statyczne, wynikające z ciężaru urządzenia, jak i obciążenia dynamiczne. Te drugie są często bardziej problematyczne i obejmują siły powstające podczas pracy maszyny wibracje, uderzenia, momenty obrotowe, siły odśrodkowe. Im dokładniej poznamy te parametry, tym lepiej będziemy w stanie zaprojektować fundament, który będzie w stanie im sprostać, zapewniając stabilność i bezpieczeństwo.
Badania geotechniczne: jak właściwości gruntu wpływają na projekt?
Nawet najlepiej zaprojektowany fundament nie spełni swojej roli, jeśli nie będzie odpowiednio posadowiony. Dlatego badania geotechniczne gruntu są absolutnie kluczowe. Pozwalają one określić jego nośność, ściśliwość, obecność wód gruntowych oraz inne parametry fizyczne i mechaniczne. Właściwości gruntu bezpośrednio wpływają na wybór rodzaju fundamentu, jego wymiary, głębokość posadowienia, a także na konieczność zastosowania dodatkowych rozwiązań, takich jak np. wymiana gruntu czy specjalne fundamenty pośrednie. Bez rzetelnej wiedzy o podłożu, projekt fundamentu byłby jedynie zgadywaniem.
Analiza dynamiczna: klucz do uniknięcia niszczycielskiego rezonansu
Jednym z najbardziej niebezpiecznych zjawisk, jakie mogą wystąpić w przypadku fundamentów maszynowych, jest rezonans. Zachodzi on, gdy częstotliwość drgań własnych fundamentu zbiega się z częstotliwością drgań generowanych przez pracującą maszynę. W takiej sytuacji amplituda drgań gwałtownie rośnie, co może prowadzić do katastrofalnych skutków uszkodzenia maszyny, fundamentu, a nawet całej konstrukcji budynku. Analiza dynamiczna jest procesem obliczeniowym, który pozwala przewidzieć takie zjawiska i dobrać parametry fundamentu tak, aby uniknąć rezonansu. Jest to absolutnie niezbędny etap projektowania, zwłaszcza dla maszyn generujących znaczące obciążenia dynamiczne.
Rola norm i standardów w projektowaniu (m. in. PN-80/B-03040)
Projektowanie fundamentów maszynowych nie odbywa się w próżni. Opiera się na ściśle określonych zasadach i wytycznych zawartych w krajowych i międzynarodowych normach. W Polsce, choć jest to dokument archiwalny, wciąż często przywoływana jest norma PN-80/B-03040 "Fundamenty i konstrukcje wsporcze pod maszyny. Obliczenia i projektowanie". Norma ta stanowi podstawę do przeprowadzania niezbędnych obliczeń wytrzymałościowych i dynamicznych, zapewniając, że projektowany fundament będzie bezpieczny i funkcjonalny. Przestrzeganie norm jest gwarancją jakości i niezawodności wykonanej konstrukcji.
Materiały i technologie: z czego buduje się fundamenty pod maszyny?
Żelbet: niezawodny standard w posadowieniu maszyn
Obecnie podstawowym i najczęściej stosowanym materiałem do budowy fundamentów maszynowych jest żelbet, czyli połączenie betonu zbrojonego stalą. Beton zapewnia odpowiednią wytrzymałość na ściskanie i masę, podczas gdy stalowe zbrojenie odpowiada za przenoszenie naprężeń rozciągających i zapobieganie pękaniu konstrukcji. Do budowy fundamentów maszynowych zazwyczaj stosuje się beton o podwyższonej wytrzymałości, na przykład klasy co najmniej C20/25, a często nawet wyższej, w zależności od specyfiki obciążeń. Żelbet jest ceniony za swoją trwałość, odporność na warunki środowiskowe i możliwość formowania w niemal dowolne kształty.

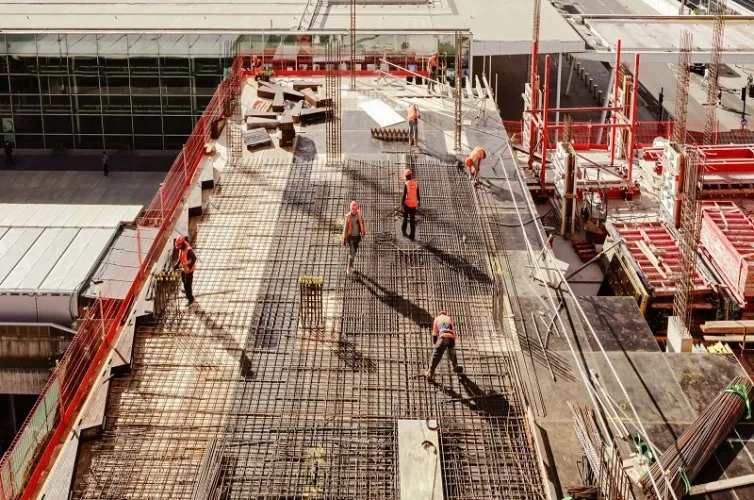

Rola i rodzaje zbrojenia w konstrukcjach fundamentowych
Zbrojenie w fundamentach maszynowych pełni rolę absolutnie kluczową. To ono przejmuje większość naprężeń powstających w wyniku pracy maszyny, takich jak rozciąganie czy ścinanie, które beton sam w sobie słabo znosi. Odpowiednio zaprojektowane i wykonane zbrojenie, składające się z prętów stalowych o określonej średnicy i gatunku, rozmieszczonych w strategicznych miejscach konstrukcji, zapewnia jej integralność i zapobiega powstawaniu niekontrolowanych pęknięć. Bez niego nawet najsolidniejszy betonowy blok byłby narażony na zniszczenie pod wpływem obciążeń dynamicznych.
Czy konstrukcje stalowe mogą zastąpić beton?
Choć żelbet dominuje w budowie fundamentów maszynowych, w pewnych specyficznych sytuacjach możliwe jest zastosowanie konstrukcji stalowych. Dotyczy to zazwyczaj sytuacji, gdy wymagana jest bardzo wysoka precyzja wykonania, a także gdy masa fundamentu musi być relatywnie niewielka przy jednoczesnym zachowaniu wysokiej sztywności. Konstrukcje stalowe mogą być stosowane jako alternatywa lub uzupełnienie tradycyjnych rozwiązań, na przykład w przypadku montażu bardzo wrażliwych urządzeń pomiarowych lub w aplikacjach, gdzie szybkość montażu jest priorytetem. Jednakże, ze względu na koszty i specyficzne wymagania dotyczące tłumienia drgań, żelbet pozostaje najpopularniejszym wyborem.
Wibroizolacja: jak skutecznie tłumić drgania i zapewnić stabilność?
Czym jest wibroizolacja czynna i bierna i kiedy się je stosuje?
Wibroizolacja to proces mający na celu zmniejszenie lub całkowite wyeliminowanie przenoszenia drgań. W kontekście fundamentów maszynowych rozróżniamy dwa główne typy: wibroizolację czynną i wibroizolację bierną. Wibroizolacja czynna polega na zastosowaniu rozwiązań, które bezpośrednio redukują drgania generowane przez maszynę i zapobiegają ich przenoszeniu na otoczenie, w tym na konstrukcję budynku. Jest to kluczowe dla ochrony maszyn wrażliwych na zakłócenia oraz dla zapewnienia komfortu pracy ludzi.
Z kolei wibroizolacja bierna ma za zadanie chronić sam fundament i zamontowaną na nim maszynę przed drganiami pochodzącymi z zewnątrz, na przykład od innych pracujących urządzeń, ruchu ulicznego czy pracy innych maszyn w pobliżu. Jest to szczególnie ważne w przypadku maszyn wymagających bardzo stabilnego i spokojnego środowiska pracy, na przykład precyzyjnych maszyn CNC czy urządzeń laboratoryjnych. W praktyce często stosuje się połączenie obu rodzajów wibroizolacji.
Przegląd nowoczesnych materiałów wibroizolacyjnych: od elastomerów po sprężyny
Nowoczesne technologie oferują szeroki wachlarz materiałów i systemów służących do skutecznego tłumienia drgań:
- Maty elastomerowe: Wykonane z gumy lub innych polimerów o specyficznych właściwościach tłumiących. Są elastyczne, łatwe w montażu i skuteczne w redukcji drgań o średnich częstotliwościach.
- Wibroizolatory sprężynowe: Wykorzystują stalowe sprężyny do izolacji drgań. Są szczególnie efektywne w tłumieniu niskich częstotliwości i mogą przenosić duże obciążenia.
- Wibroizolatory stalowo-gumowe: Kombinacja elementów stalowych i gumowych, łącząca zalety obu materiałów. Zapewniają dobrą izolację zarówno drgań, jak i hałasu.
- Poduszki pneumatyczne: Systemy wykorzystujące sprężone powietrze do unoszenia i amortyzacji. Oferują bardzo wysoki poziom tłumienia i możliwość regulacji twardości.
Dylatacja: dlaczego oddzielenie fundamentu od budynku jest krytycznie ważne?
Jak już wspominałem, dylatacja, czyli specjalnie zaprojektowana szczelina oddzielająca fundament maszynowy od konstrukcji budynku, jest elementem o krytycznym znaczeniu. Jej głównym celem jest zapobieganie przenoszeniu się drgań generowanych przez maszynę na elementy nośne hali produkcyjnej. Bez odpowiedniej dylatacji, drgania mogłyby propagować się po całej konstrukcji, prowadząc do jej zmęczenia, osłabienia, a w skrajnych przypadkach nawet do uszkodzeń strukturalnych. Dylatacja zapewnia, że maszyna i budynek funkcjonują w pewnym sensie niezależnie, minimalizując wzajemne negatywne wpływy.
Najczęstsze błędy przy fundamentach maszynowych i jak ich unikać
Zaniedbanie analizy dynamicznej i jego kosztowne konsekwencje
Jednym z najpoważniejszych błędów popełnianych przy projektowaniu fundamentów maszynowych jest zaniedbanie analizy dynamicznej. Pominięcie tego etapu lub wykonanie go w sposób powierzchowny może prowadzić do zjawiska rezonansu, o którym już wspominałem. Konsekwencje mogą być katastrofalne: od przedwczesnego zużycia maszyny, poprzez uszkodzenia fundamentu, aż po poważne naruszenie integralności konstrukcji całego budynku. Koszty napraw i przestojów produkcyjnych związane z takimi awariami są zazwyczaj wielokrotnie wyższe niż koszt prawidłowo przeprowadzonej analizy.
Niewłaściwy dobór materiałów i oszczędności, które się nie opłacają
Próby oszczędności na jakości materiałów użytych do budowy fundamentu maszynowego to prosta droga do problemów. Stosowanie betonu niższej klasy, zbyt cienkiego zbrojenia, czy nieodpowiednich materiałów wibroizolacyjnych może wydawać się kuszące z punktu widzenia budżetu, ale w dłuższej perspektywie jest bardzo nieopłacalne. Fundament musi być zaprojektowany do przenoszenia konkretnych obciążeń, a jego integralność zapewnia bezpieczeństwo i ciągłość produkcji. Użycie materiałów niespełniających norm może prowadzić do pęknięć, deformacji, a w konsekwencji do awarii całej instalacji.
Brak dylatacji: jak drgania mogą zniszczyć konstrukcję hali?
Jak już wielokrotnie podkreślałem, brak odpowiedniej dylatacji między fundamentem maszynowym a konstrukcją budynku jest kardynalnym błędem. Drgania generowane przez pracującą maszynę, nie mając swobody ruchu, zaczynają przenosić się na elementy nośne hali, takie jak słupy, belki czy ściany. Ciągłe, cykliczne obciążenia dynamiczne powodują zmęczenie materiału, mikropęknięcia, a w skrajnych przypadkach mogą doprowadzić do osłabienia całej konstrukcji, utraty jej stabilności, a nawet do katastrofy budowlanej. Dylatacja jest więc nie tylko kwestią techniczną, ale przede wszystkim bezpieczeństwa.
