Zbrojenie nadproża bramy garażowej: Poradnik krok po kroku

Witaj w szczegółowym przewodniku, który przeprowadzi Cię przez proces prawidłowego wykonania zbrojenia monolitycznego nadproża nad szerokim otworem bramy garażowej. Zrozumienie kluczowych zasad i unikanie powszechnych błędów to fundament bezpieczeństwa Twojego domu, dlatego warto poświęcić temu zagadnieniu należytą uwagę.

Dlaczego solidne nadproże bramy garażowej to podstawa bezpieczeństwa?

To więcej niż belka nad dziurą: Rola nadproża w bezpieczeństwie Twojego domu

Nadproże, często postrzegane jako zwykła belka nad otworem, w rzeczywistości pełni niezwykle ważną funkcję konstrukcyjną. Jego zadaniem jest przeniesienie ciężaru spoczywającej na nim ściany, a nierzadko także obciążeń pochodzących ze stropu i dachu, na solidne podpory muru po obu stronach otworu. W przypadku bramy garażowej, która stanowi jeden z największych otworów w bryle budynku, prawidłowo wykonane nadproże jest absolutnie kluczowe dla zachowania stabilności całej konstrukcji i zapewnienia bezpieczeństwa jej użytkownikom.

Gdy szerokość ma znaczenie: Specyfika obciążeń nad bramą garażową

Brama garażowa to zazwyczaj najszerszy otwór w ścianie zewnętrznej domu, często o rozpiętości od 3 do nawet 5 metrów. Tak duża luka w konstrukcji murowej oznacza, że nadproże musi przenieść znacznie większe obciążenia niż w przypadku standardowych okien czy drzwi. Siły działające na ten element są znaczące, co czyni go jednym z najbardziej obciążonych fragmentów konstrukcji w całym domu jednorodzinnym. Dlatego też jego wykonanie wymaga szczególnej staranności i precyzji.

Projekt konstrukcyjny fanaberia czy absolutna konieczność?

W przypadku nadproży o dużej rozpiętości, przekraczającej zazwyczaj 2,5 do 3 metrów, wykonanie projektu konstrukcyjnego przez uprawnionego projektanta jest absolutnie konieczne. Samodzielne próby oszacowania potrzebnych materiałów i sposobu wykonania, bazując na intuicji czy ogólnych poradach, są skrajnie nieodpowiedzialne i mogą prowadzić do katastrofy budowlanej. Projektant, analizując obciążenia i specyfikę konstrukcji, dobierze odpowiednią klasę stali, jej średnicę, układ zbrojenia oraz klasę betonu, gwarantując bezpieczeństwo i trwałość wykonania.

Nadproże monolityczne czy prefabrykowane które wybrać do garażu?

Nadproże monolityczne (wylewane): Pełna kontrola i maksymalna wytrzymałość

Nadproże monolityczne, czyli wylewane na miejscu budowy, oferuje szereg zalet, szczególnie w kontekście szerokich otworów garażowych. Daje nam pełną kontrolę nad jakością stosowanych materiałów zarówno stali, jak i betonu. Pozwala na precyzyjne dopasowanie kształtu i rozmiaru do indywidualnych potrzeb projektu, a także na przenoszenie bardzo dużych obciążeń. Ta elastyczność i możliwość dokładnego dostosowania do wymagań konstrukcyjnych sprawiają, że jest to często preferowane rozwiązanie przy dużych rozpiętościach.

Nadproża prefabrykowane (systemowe): Szybkość montażu a ograniczenia rozpiętości

Alternatywą dla nadproży wylewanych są elementy prefabrykowane, dostępne w różnych systemach, np. belki żelbetowe czy strunobetonowe. Ich główną zaletą jest szybkość montażu, co może przyspieszyć prace budowlane. Jednakże, w przypadku szerokich bram garażowych, standardowe nadproża prefabrykowane często okazują się niewystarczające pod względem wytrzymałości lub po prostu niedostępne dla wymaganej rozpiętości. W takich sytuacjach konieczne może być zastosowanie specjalistycznych systemów lub indywidualnych rozwiązań, co niweluje część zalet związanych z prostotą i szybkością montażu.

Tabela porównawcza: Kiedy warto wylewać, a kiedy sięgnąć po gotowe rozwiązanie?

Cecha	Nadproże wylewane	Nadproże prefabrykowane
Rozpiętość otworu	Nieograniczona (zależna od projektu)	Ograniczona standardowymi wymiarami (często do ok. 3-3,5 m)
Przenoszone obciążenia	Bardzo wysokie, dopasowane do projektu	Zależne od typu i wymiarów belki, często mniejsze niż wylewane dla tej samej rozpiętości
Czas montażu	Dłuższy (szalowanie, zbrojenie, betonowanie, czas wiązania)	Krótszy (wymaga jedynie podniesienia i osadzenia belki)
Elastyczność projektowa	Bardzo wysoka, możliwość dopasowania do niestandardowych rozwiązań	Ograniczona dostępnymi typoszeregami
Dostępność dla szerokich otworów	Zawsze dostępne po wykonaniu projektu	Często niedostępne lub wymagające niestandardowych, droższych rozwiązań

Jakie materiały są niezbędne do solidnego zbrojenia nadproża?

Stal stali nierówna: Jaką klasę i średnicę prętów wybrać?

Wybór odpowiedniej stali zbrojeniowej jest kluczowy dla wytrzymałości nadproża. Zgodnie z polskimi normami, najczęściej stosuje się stal klasy A-II lub A-III, co odpowiada współczesnej klasie B500B. Jest to stal o wysokiej granicy plastyczności, zapewniająca odpowiednią nośność. Średnica prętów głównych dobierana jest indywidualnie w projekcie i dla szerokich otworów garażowych może wynosić od 12 mm, aż po 16 mm, a nawet 20 mm. Strzemiona, które oplatają pręty główne, zazwyczaj wykonuje się z prętów o średnicy 6 mm lub 8 mm. Pamiętajmy jednak, że ostateczne parametry stali zawsze wynikają z zatwierdzonego projektu konstrukcyjnego.

Pręty główne a strzemiona: Poznaj role kluczowych elementów szkieletu

Szkielet zbrojeniowy nadproża składa się z dwóch podstawowych rodzajów elementów. Pręty główne, umieszczone głównie w dolnej części nadproża, odpowiadają za przenoszenie sił rozciągających, które powstają pod wpływem obciążeń. W górnej części umieszcza się zazwyczaj dwa pręty konstrukcyjne lub montażowe, które pomagają w utrzymaniu prawidłowego kształtu i rozstawu strzemion. Strzemiona natomiast oplatają pręty główne i pełnią kluczową rolę w przenoszeniu sił ścinających, zapobiegając pękaniu betonu i stabilizując cały układ zbrojeniowy. Typowy układ dla szerokiego nadproża to na przykład 2 do 4 prętów głównych na dole i 2 pręty na górze.

Beton C20/25 (B25) dlaczego niższa klasa to pozorna oszczędność?

Wytrzymałość nadproża zależy nie tylko od stali, ale także od jakości betonu. Zazwyczaj stosuje się beton o klasie nie niższej niż C20/25 (dawniej B25). Jest to minimalna gwarancja odpowiedniej wytrzymałości na ściskanie i trwałości. Stosowanie betonu niższej klasy, choć pozornie może wydawać się oszczędnością, jest w rzeczywistości bardzo ryzykownym posunięciem. Może prowadzić do osłabienia całej konstrukcji, szybszego jej zużycia, a w skrajnych przypadkach nawet do uszkodzeń, które będą wymagały kosztownych napraw.

Niezbędne akcesoria: Drut wiązałkowy i dystanse do otuliny

• Drut wiązałkowy: Niezbędny do precyzyjnego łączenia prętów zbrojeniowych, zapewniając stabilność całego szkieletu przed zalaniem betonem.
• Dystanse do otuliny: Małe elementy wykonane z tworzywa sztucznego, które umieszcza się między zbrojeniem a szalunkiem, gwarantując zachowanie wymaganej grubości otuliny betonowej (minimum 2,5 cm).

Zbrojenie nadproża garażowego krok po kroku praktyczny przewodnik.

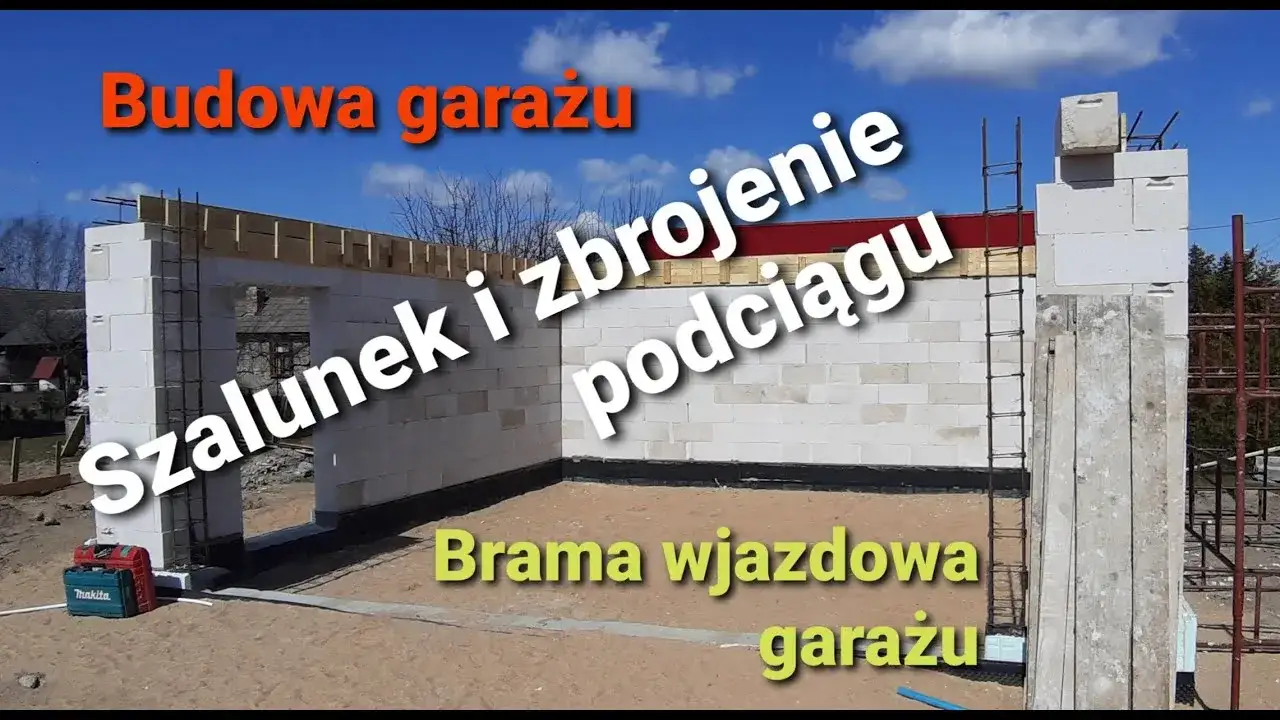

Krok 1: Solidne przygotowanie profesjonalne szalowanie i podstemplowanie

Pierwszym i niezwykle ważnym etapem jest prawidłowe wykonanie szalunku, czyli tymczasowej konstrukcji z desek lub płyt, która nada betonowi odpowiedni kształt. Szalunek musi być stabilny, szczelny, aby beton nie wyciekał, oraz musi być solidnie podstemplowany. Stemple, czyli pionowe podpory, muszą być rozmieszczone w odpowiednich odstępach, aby utrzymać ciężar zbrojenia i płynnego jeszcze betonu, zapobiegając ugięciu lub zniszczeniu szalunku podczas betonowania.

Krok 2: Tworzenie szkieletu zbrojeniowego precyzyjne cięcie i wiązanie prętów

Następnie przystępujemy do tworzenia szkieletu zbrojeniowego. Pręty stalowe, zgodnie z wymiarami podanymi w projekcie, należy precyzyjnie dociąć i, jeśli to konieczne, zgiąć, zwłaszcza w przypadku strzemion. Wszystkie elementy zbrojenia pręty główne i strzemiona łączymy ze sobą za pomocą drutu wiązałkowego. Należy zwrócić szczególną uwagę na zachowanie prawidłowego rozstawu strzemion zazwyczaj są one gęściej rozmieszczone w miejscach podparcia nadproża na murze, a rzadziej w jego środkowej części. Precyzja na tym etapie jest kluczowa dla późniejszej wytrzymałości konstrukcji.

Krok 3: Kluczowy moment prawidłowe umieszczenie zbrojenia w szalunku

Gdy szkielet zbrojeniowy jest gotowy, należy go starannie umieścić w przygotowanym szalunku. Kluczowe jest zapewnienie odpowiedniej otuliny betonowej, czyli warstwy betonu otaczającej stal. Używamy do tego dystansów, które odsuwają zbrojenie od ścian szalunku. Minimalna grubość otuliny to 2,5 cm. Równie ważne jest prawidłowe zakotwienie prętów głównych w murze nośnym. Oznacza to, że nadproże musi opierać się na murze na odpowiedniej długości zazwyczaj jest to minimum 20-25 cm z każdej strony. Długość zakotwienia samych prętów w murze wynika z obliczeń projektowych i jest niezbędna do prawidłowego przenoszenia obciążeń.

Krok 4: Zalewanie betonem jak uniknąć pustek i zapewnić właściwe zagęszczenie?

Betonowanie to etap, który wymaga uwagi. Mieszankę betonową należy wlewać równomiernie, starając się unikać segregacji kruszywa. Niezwykle ważne jest odpowiednie zagęszczenie betonu, najczęściej przy użyciu wibratora do betonu. Wibrowanie usuwa z masy pęcherzyki powietrza, które mogłyby pozostać w strukturze, tworząc tzw. pustki powietrzne. Te ukryte wady osłabiają wytrzymałość betonu i mogą prowadzić do problemów w przyszłości. Równomierne rozprowadzenie i dokładne zagęszczenie zapewniają jednorodność i pełną wytrzymałość nadproża.

Krok 5: Pielęgnacja betonu i bezpieczne rozszalowanie kiedy można usunąć podpory?

Po zalaniu betonem rozpoczyna się okres jego dojrzewania i twardnienia. W pierwszych dniach po betonowaniu niezwykle ważna jest tzw. pielęgnacja betonu. Polega ona na utrzymaniu odpowiedniej wilgotności mieszanki (np. przez zraszanie wodą) oraz ochronie przed zbyt szybkim wysychaniem spowodowanym słońcem lub wiatrem, a także przed mrozem. Dopiero po uzyskaniu przez beton odpowiedniej wytrzymałości, co zazwyczaj zajmuje od kilku do kilkunastu dni (w zależności od warunków i rodzaju betonu), można bezpiecznie usunąć podpory i szalunek. Zbyt wczesne rozszalowanie może prowadzić do nieodwracalnego ugięcia lub nawet zniszczenia świeżo wykonanego nadproża.

7 najczęstszych błędów przy zbrojeniu nadproża jak ich uniknąć?

Błąd 1: "Na oko", czyli zbrojenie bez projektu i jego konsekwencje

To zdecydowanie najpoważniejszy błąd, jaki można popełnić. Wykonywanie zbrojenia nadproża, zwłaszcza nad szerokim otworem, bez projektu konstrukcyjnego jest jak budowanie domu bez fundamentów. Brak precyzyjnych wyliczeń obciążeń i wymiarów może prowadzić do osłabienia konstrukcji, pękania ścian, a w najgorszym scenariuszu do katastrofy budowlanej. Projekt konstrukcyjny to nie fanaberia, ale absolutna podstawa bezpieczeństwa.

Błąd 2: Zbyt mała otulina prosta droga do korozji i odpadania tynku

Otulina betonowa, czyli warstwa betonu chroniąca stal zbrojeniową przed wilgocią i korozją, musi mieć minimalną grubość 2,5 cm. Zastosowanie mniejszej otuliny lub jej całkowity brak sprawia, że stal jest narażona na działanie czynników zewnętrznych. Korozja zbrojenia prowadzi do jego osłabienia, a zwiększająca się objętość rdzy powoduje pękanie betonu i odpadanie tynku. Jest to prosta droga do degradacji konstrukcji.

Błąd 3: Niewłaściwe zakotwienie prętów w murze ryzyko pękania ścian

Pręty główne nadproża muszą być odpowiednio długo zakotwione w murze nośnym po obu stronach otworu. Oznacza to, że belka nadprożowa musi mieć wystarczające oparcie na murze (minimum 20-25 cm z każdej strony). Zbyt krótkie oparcie lub niewłaściwe zakotwienie prętów sprawia, że nadproże nie jest w stanie efektywnie przenieść obciążeń na ściany. Może to prowadzić do pękania ścian nad otworem lub nawet do osiadania konstrukcji.

Błąd 4: Oszczędność na strzemionach jak osłabiasz całą konstrukcję?

Strzemiona są niezbędne do zapewnienia odporności nadproża na siły ścinające. Zastosowanie prętów o zbyt małej średnicy, zbyt rzadki ich rozstaw lub całkowite pominięcie strzemion w niektórych miejscach znacząco osłabia całą konstrukcję. Nadproże staje się podatne na pękanie i deformacje, szczególnie w strefach przypodporowych, gdzie siły ścinające są największe. To pozorna oszczędność, która prowadzi do poważnego osłabienia elementu konstrukcyjnego.

Błąd 5: Mostek termiczny jak uniknąć przemarzania i pleśni nad bramą?

Nadproże, wykonane z betonu i stali, stanowi naturalny mostek termiczny obszar, przez który ciepło łatwiej ucieka z wnętrza budynku na zewnątrz. Brak odpowiedniej izolacji termicznej nadproża od strony zewnętrznej może prowadzić do przemarzania tej strefy, kondensacji pary wodnej na wewnętrznej powierzchni ściany i rozwoju pleśni. Jest to problem nie tylko estetyczny, ale także zdrowotny i konstrukcyjny.

Błąd 6: Ignorowanie wibrowania betonu ukryte wady, które wyjdą po latach

Jak już wspominałem, zagęszczenie betonu za pomocą wibratora jest kluczowe dla uzyskania jednolitej i wytrzymałej struktury. Ignorowanie tego etapu prowadzi do powstawania pustek powietrznych w betonie. Te ukryte wady osłabiają jego wytrzymałość na ściskanie i mogą stać się miejscem inicjacji pęknięć. Problemy wynikające z niedostatecznego zagęszczenia betonu często ujawniają się dopiero po latach użytkowania budynku.

Błąd 7: Zbyt wczesne usuwanie stempli nieodwracalne ugięcie belki

Beton potrzebuje czasu, aby osiągnąć odpowiednią wytrzymałość. Usunięcie stempli podpierających szalunek przedwcześnie, zanim beton zwiąże i nabierze wystarczającej nośności, jest bardzo niebezpieczne. Może to spowodować nieodwracalne ugięcie belki nadprożowej, a nawet jej pęknięcie lub zniszczenie. Czas oczekiwania na rozszalowanie musi być zgodny z zaleceniami technologicznymi i projektem.

Solidne nadproże fundament spokoju i bezpieczeństwa na lata.

Kiedy warto skonsultować się z kierownikiem budowy? Kluczowe punkty kontrolne

• Przed betonowaniem: Weryfikacja prawidłowości wykonania szalunku, poprawnego ułożenia i zamocowania zbrojenia, sprawdzenie otuliny i zakotwienia.
• Po rozszalowaniu: Ocena jakości powierzchni betonu, sprawdzenie ewentualnych wad i uszkodzeń, kontrola stanu nadproża po zdjęciu podpór.
• Weryfikacja projektu: Upewnienie się, że wykonanie jest zgodne z zatwierdzonym projektem konstrukcyjnym.

Konsultacja z kierownikiem budowy lub doświadczonym inspektorem nadzoru w kluczowych momentach procesu budowy nadproża jest nieoceniona. Jego doświadczenie i wiedza pozwalają na wychwycenie potencjalnych błędów i zapewnienie, że prace są prowadzone zgodnie ze sztuką budowlaną i projektem. Rola kierownika budowy jest nie do przecenienia w kontekście zapewnienia bezpieczeństwa i zgodności z przepisami.

Inwestycja w bezpieczeństwo: Dlaczego na zbrojeniu nadproża nie wolno oszczędzać?

Wykonanie solidnego nadproża nad bramą garażową to nie koszt, a inwestycja w bezpieczeństwo i trwałość całego domu. Oszczędności na materiałach, błędne wykonawstwo czy pominięcie kluczowych etapów technologicznych mogą przynieść znacznie większe straty w przyszłości od kosztownych napraw po realne zagrożenie dla życia i zdrowia. Pamiętaj, że nadproże to element konstrukcyjny, od którego zależy stabilność Twojego domu. Dlatego zawsze warto postawić na jakość, precyzję i zgodność z projektem.
