Zbrojenie stropu monolitycznego: kluczowe zasady i błędy

W budownictwie, zwłaszcza tam, gdzie liczy się trwałość i bezpieczeństwo, stropy monolityczne stanowią solidny fundament. Ale co sprawia, że są tak niezawodne? Kluczem jest zbrojenie stalowe serce tej konstrukcji, które współpracuje z betonem, tworząc żelbet. Zrozumienie zasad jego wykonania to nie tylko kwestia techniczna, ale przede wszystkim gwarancja bezpieczeństwa dla całej inwestycji. W tym artykule przyjrzymy się bliżej, dlaczego zbrojenie jest tak ważne, jak prawidłowo je wykonać i jakich błędów unikać, aby nasz dom służył nam przez lata.

Bezpieczeństwo domu: dlaczego zbrojenie stropu monolitycznego jest kluczowe

Strop monolityczny to konstrukcja żelbetowa, która powstaje bezpośrednio na budowie poprzez zalanie zbrojenia betonem. Jest to rozwiązanie cenione za swoją sztywność, trwałość i możliwość tworzenia dowolnych kształtów. Jednak sam beton, choć doskonały w ściskaniu, ma jedną fundamentalną wadę jest bardzo słaby na rozciąganie. W typowym stropie, pod wpływem obciążeń (jak ciężar własny, użytkownicy, meble), powstają właśnie takie siły rozciągające, szczególnie w dolnej części płyty. Bez odpowiedniego wsparcia, beton w tych miejscach po prostu by pękł.

Dlatego właśnie zbrojenie stalowe jest absolutnie kluczowe. Stalowe pręty, umieszczone w miejscach, gdzie działają siły rozciągające, przejmują te obciążenia, zapobiegając pękaniu i zapewniając stropowi niezbędną nośność i wytrzymałość. To synergia betonu i stali tworzy żelbet materiał o znakomitych właściwościach konstrukcyjnych. Zaniedbania na tym etapie mogą mieć katastrofalne skutki, prowadząc od drobnych pęknięć po poważne problemy konstrukcyjne, które zagrażają stabilności całego budynku. Prawidłowe zbrojenie to zatem nie tylko wymóg techniczny, ale przede wszystkim fundament bezpieczeństwa.

Zbrojenie stropu monolitycznego: poznaj jego budowę i zasady

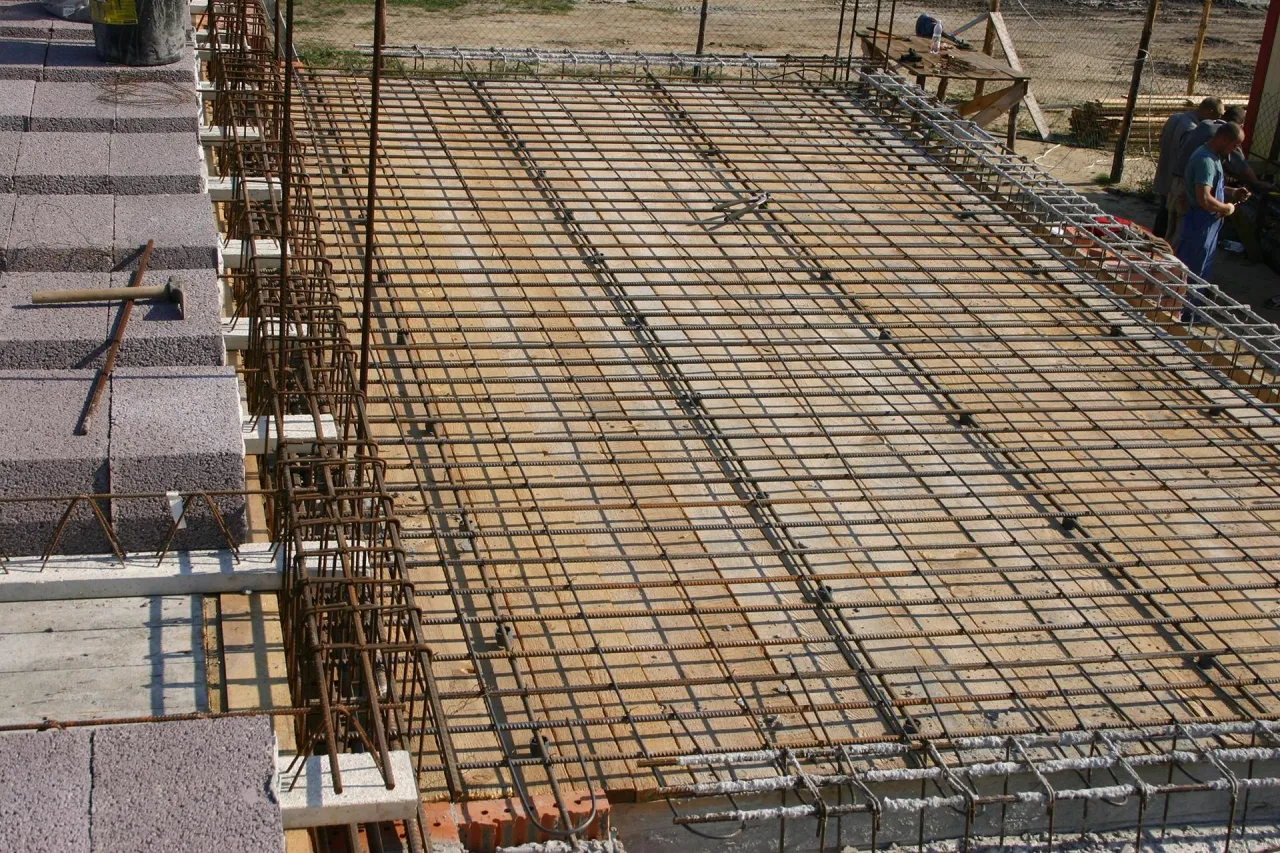

Zbrojenie stropu monolitycznego nie jest przypadkowym ułożeniem prętów. To przemyślany system, którego zadaniem jest przejęcie konkretnych naprężeń. Podstawowy podział wyróżnia zbrojenie dolne i górne. Zbrojenie dolne stanowi główną siatkę prętów, umieszczoną w dolnej części płyty, tam gdzie podczas normalnego użytkowania stropu pojawiają się największe naprężenia rozciągające. Z kolei zbrojenie górne montuje się przede wszystkim w strefach nad podporami (czyli nad ścianami nośnymi czy podciągami), gdzie beton jest ściskany od dołu, ale rozciągany od góry. Jest ono również stosowane w przypadku stropów o większych rozpiętościach, aby zapewnić im odpowiednią sztywność.

W zależności od kształtu i wielkości stropu, stosuje się również zbrojenie jednokierunkowe lub krzyżowe. Zbrojenie jednokierunkowe, gdzie główne pręty układane są w jednym kierunku, zazwyczaj stosuje się przy mniejszych rozpiętościach, do około 3,5 metra. W większości przypadków, zwłaszcza w budownictwie jednorodzinnym, spotkamy się ze zbrojeniem krzyżowym (dwukierunkowym). Polega ono na ułożeniu dwóch siatek prętów prostopadle do siebie, co znacząco zwiększa sztywność i nośność stropu, szczególnie gdy jego kształt zbliżony jest do kwadratu, a rozpiętość mieści się w granicach do 6 metrów.

Oprócz głównych siatek zbrojenia, konstrukcja stropu monolitycznego obejmuje również inne elementy stalowe. Wieńce to żelbetowe belki wykonane w ścianach nośnych, które spinają całą konstrukcję i przenoszą obciążenia z stropu na ściany. Podciągi to z kolei belki, które podpierają strop w miejscach, gdzie nie ma możliwości oparcia go bezpośrednio na ścianie zewnętrznej (np. przy oknach czy drzwiach). Żebra rozdzielcze to dodatkowe pręty, które pomagają równomiernie rozłożyć obciążenia na główne zbrojenie.

Niezwykle ważne jest, aby pamiętać, że wszystkie parametry zbrojenia średnice prętów, ich rozstaw, klasa stali, długości zakotwień i zakładów są precyzyjnie określone w projekcie konstrukcyjnym. Projekt ten jest indywidualnie dopasowany do konkretnego budynku przez wykwalifikowanego inżyniera. Samodzielne wprowadzanie zmian w projekcie zbrojenia, na przykład poprzez zwiększenie rozstawu prętów, aby zaoszczędzić na materiale, jest niedopuszczalne i może prowadzić do poważnych konsekwencji konstrukcyjnych. Projekt to świętość, a jego wykonanie musi być zgodne z założeniami.

Materiały i narzędzia: wybierz odpowiednią stal i przygotuj się do pracy

W budownictwie jednorodzinnym najczęściej stosuje się stal zbrojeniową klasy A-IIIN. Jest to stal żebrowana, co oznacza, że jej powierzchnia jest pokryta specjalnymi przetłoczeniami. Żebrowanie zapewnia doskonałą przyczepność do betonu, co jest kluczowe dla efektywnej współpracy tych dwóch materiałów. Dzięki temu stalowe pręty nie ślizgają się w betonie, a cała konstrukcja zachowuje swoją integralność pod obciążeniem. Zastosowanie stali o innej klasie lub gatunku niż przewidziany w projekcie jest niedopuszczalne.

Dobór średnic prętów zbrojeniowych zależy od wielu czynników, takich jak rozpiętość stropu, jego grubość, przewidywane obciążenia oraz rodzaj zbrojenia (dolne, górne, jednokierunkowe, dwukierunkowe). W budownictwie jednorodzinnym najczęściej spotykamy się z prętami o średnicach od 8 mm do 16 mm. Dla zbrojenia głównego, czyli dolnej siatki, często stosuje się pręty o średnicy 12 mm lub 14 mm. Rozstaw prętów głównych zazwyczaj mieści się w przedziale 10-20 cm, natomiast pręty rozdzielcze, układane prostopadle, mają zazwyczaj rozstaw od 20 do 30 cm.

Oprócz samych prętów, do wykonania zbrojenia niezbędne są również odpowiednie akcesoria:

• Podkładki dystansowe: Małe elementy (często plastikowe lub betonowe), które umieszcza się pod prętami zbrojenia. Ich głównym zadaniem jest utrzymanie prętów na odpowiedniej wysokości i zapewnienie wymaganej grubości otuliny betonowej. Bez podkładek pręty mogłyby opaść na szalunek, co skutkowałoby brakiem otuliny w dolnej części płyty.
• Drut wiązałkowy: Służy do łączenia prętów zbrojeniowych w miejscach ich skrzyżowania. Pozwala to na stabilne ułożenie siatki i zapobiega jej przemieszczaniu się podczas betonowania.

Przygotowanie prętów zbrojeniowych można przeprowadzić na dwa sposoby. Pierwsza opcja to cięcie i gięcie prętów bezpośrednio na budowie, przy użyciu specjalistycznych narzędzi. Jest to rozwiązanie popularne w Polsce, dające dużą elastyczność. Alternatywnie, można zamówić gotowe, prefabrykowane elementy zbrojenia z profesjonalnej zbrojarni. Takie rozwiązanie jest zazwyczaj droższe, ale gwarantuje precyzję wykonania i oszczędność czasu na budowie. Niezależnie od wybranej metody, kluczowe jest ścisłe przestrzeganie projektu wykonawczego.

Zbrojenie stropu krok po kroku: od przygotowania do odbioru technicznego

1. Ułożenie siatki zbrojenia dolnego: Rozpocznij od rozłożenia prętów głównych zgodnie z projektem, zachowując określony rozstaw. Następnie ułóż prostopadle pręty rozdzielcze. Pręty należy wiązać drutem wiązałkowym w miejscach ich przecięcia, zapewniając stabilność całej konstrukcji.
2. Zapewnienie otuliny betonowej: Jest to jeden z najważniejszych etapów. Użyj podkładek dystansowych, umieszczając je pod prętami zbrojenia w regularnych odstępach. Minimalna grubość otuliny betonowej powinna wynosić 2-3 cm. Chroni ona stal przed korozją (rdzewieniem) oraz przed ogniem w przypadku pożaru, zapewniając jej trwałość na długie lata.
3. Montaż zbrojenia górnego: Jeśli projekt przewiduje zbrojenie górne, należy je ułożyć w strefach podporowych (nad ścianami nośnymi i podciągami). Zazwyczaj jest to siatka prętów ułożona prostopadle do kierunku zbrojenia dolnego lub równolegle, w zależności od schematu. Zbrojenie górne przejmuje naprężenia rozciągające pojawiające się od góry płyty w rejonie podpór.
4. Prawidłowe łączenie prętów (zakłady): Tam, gdzie długość jednego pręta nie wystarcza, aby pokryć całą rozpiętość stropu, stosuje się tzw. zakłady. Polegają one na nałożeniu się końcówek sąsiednich prętów na określoną długość. Długość zakładu jest ściśle określona w projekcie i musi być odpowiednio duża, aby zapewnić ciągłość przenoszenia naprężeń. Zbyt krótkie zakłady to poważny błąd konstrukcyjny.
5. Zakotwienie prętów w wieńcach i podciągach: Końce prętów zbrojenia stropowego muszą być odpowiednio zakotwione w wieńcach lub podciągach. Oznacza to, że pręty powinny być zagięte lub odpowiednio długie, aby "wczepić się" w konstrukcję wieńca czy podciągu. Zapewnia to integralność połączenia stropu ze ścianami i innymi elementami konstrukcyjnymi, gwarantując stabilność całej budowli.
6. Odbiór zbrojenia przez kierownika budowy: Zanim przystąpisz do betonowania, zbrojenie musi zostać odebrane przez kierownika budowy. Jest to obowiązkowy etap. Kierownik sprawdza zgodność wykonania z projektem: czy zastosowano pręty o odpowiednich średnicach i klasie stali, czy zachowano właściwy rozstaw, czy długości zakładów i zakotwień są zgodne z rysunkami, czy otulina jest prawidłowa i czy całe zbrojenie jest stabilne. Dopiero po pozytywnym odbiorze można przystąpić do betonowania.

7 najgroźniejszych błędów przy zbrojeniu stropu monolitycznego i jak ich uniknąć

1. Niewystarczająca otulina betonowa: To jeden z najczęstszych i najgroźniejszych błędów. Brak odpowiedniej otuliny (2-3 cm) naraża stal na korozję, co prowadzi do jej osłabienia i pękania betonu. Unikaj tego, stosując podkładki dystansowe w odpowiedniej liczbie i na całej powierzchni stropu.
2. Nieprawidłowa długość zakładów i zakotwień: Zbyt krótkie zakłady lub niedostateczne zakotwienie prętów w wieńcach prowadzi do braku ciągłości zbrojenia. Oznacza to, że stal nie pracuje tak, jak powinna, a strop traci swoją nośność. Ściśle przestrzegaj wymiarów podanych w projekcie.
3. Zastosowanie stali o innej klasie lub średnicy niż w projekcie: Użycie słabszej stali lub prętów o mniejszej średnicy niż przewidziano w projekcie konstrukcyjnym drastycznie obniża nośność stropu. Zawsze weryfikuj dostarczone materiały i upewnij się, że odpowiadają specyfikacji projektowej.
4. Zmiana rozstawu prętów "na oko": Samodzielne zmniejszanie lub zwiększanie rozstawu prętów, w celu "zaoszczędzenia" lub "wzmocnienia", jest błędem. Zmienia to rozkład naprężeń i może prowadzić do przeciążenia niektórych fragmentów stropu. Precyzyjnie mierz rozstaw zgodnie z projektem.
5. Pominięcie lub złe wykonanie zbrojenia górnego: W strefach podporowych zbrojenie górne jest równie ważne jak dolne. Jego brak lub nieprawidłowe ułożenie może spowodować pękanie stropu nad ścianami. Zawsze wykonuj zbrojenie górne zgodnie z projektem, zwracając uwagę na jego prawidłowe rozmieszczenie i zakotwienie.
6. Brak ciągłości zbrojenia wieńca w narożach: Naroża wieńców to newralgiczne punkty konstrukcji. Niewłaściwe połączenie prętów zbrojenia wieńca w narożach osłabia spójność całego budynku. Zawsze stosuj odpowiednie techniki wiązania i zakotwienia prętów w narożach, zgodnie ze szczegółowymi wytycznymi projektanta.
7. Chodzenie po wykonanym zbrojeniu przed betonowaniem: Chodzenie po ułożonych prętach, zwłaszcza w miejscach, gdzie nie ma jeszcze podkładek, może prowadzić do ich przemieszczenia, odkształcenia lub utraty prawidłowej otuliny. Ogranicz ruch po zbrojeniu do absolutnego minimum i poruszaj się ostrożnie, najlepiej po deskach lub specjalnych pomostach.
