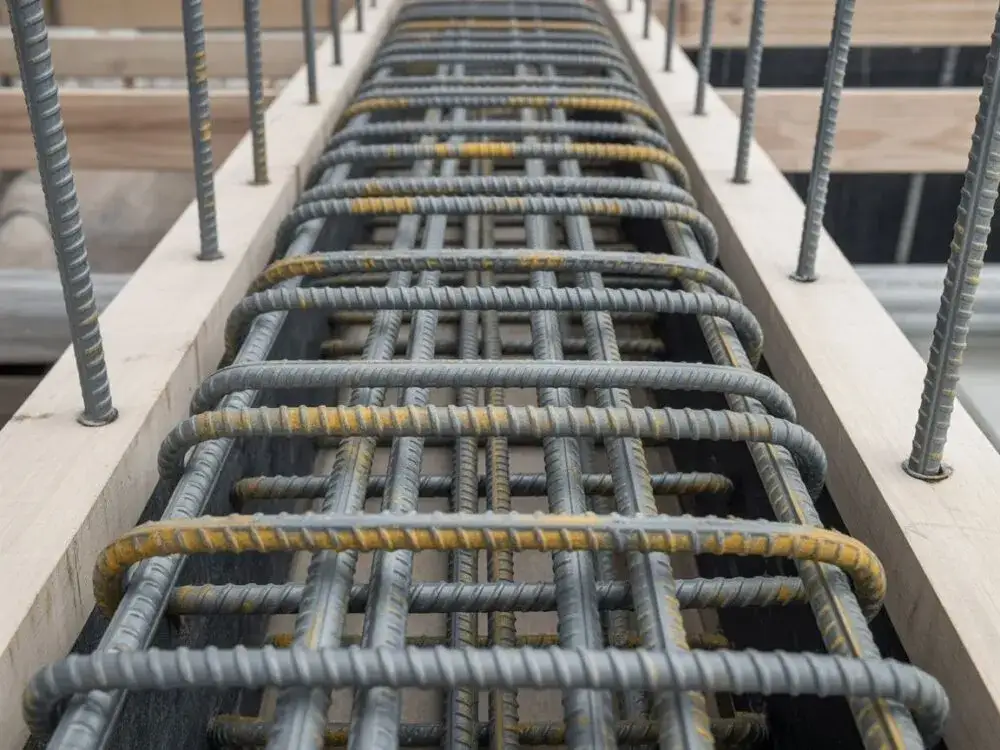

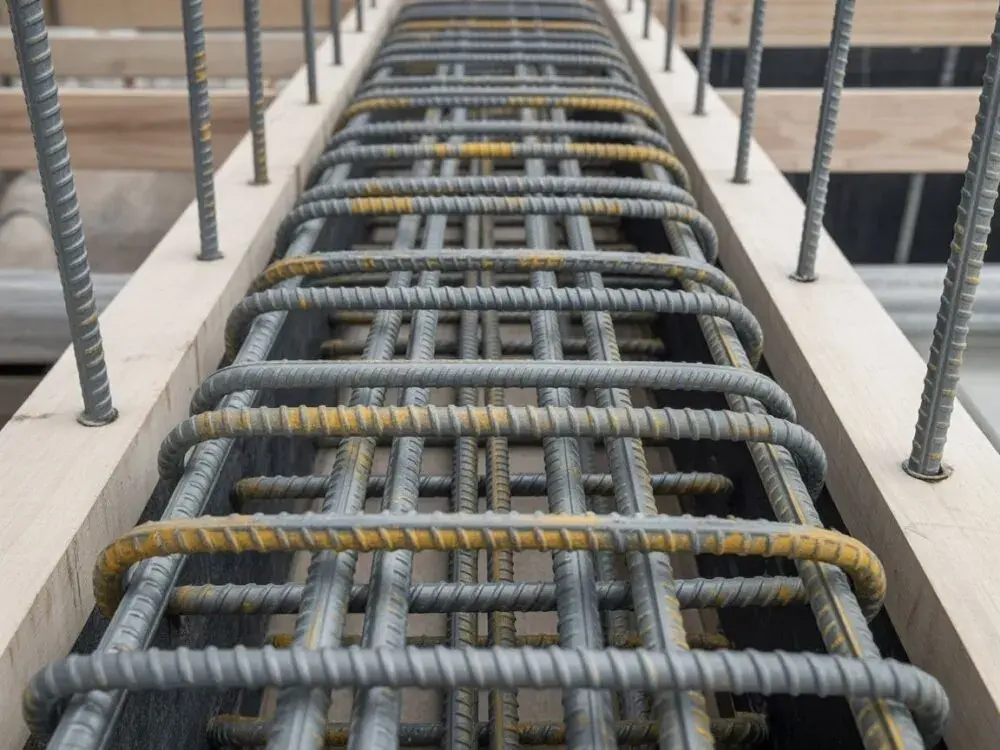

Wybór odpowiednich prętów zbrojeniowych i ich precyzyjne ułożenie to absolutna podstawa, jeśli chcemy, aby nasze schody żelbetowe były nie tylko estetyczne, ale przede wszystkim bezpieczne i trwałe przez długie lata. Prawidłowe zbrojenie stanowi bowiem "kręgosłup" całej konstrukcji, przenosząc kluczowe obciążenia i zapobiegając powstawaniu niebezpiecznych uszkodzeń.
- Stosuj wyłącznie pręty żebrowane, nigdy gładkie.
- Wybieraj stal klasy A-IIIN (np. B500, RB500W), zgodną z normą PN-EN 1992-1-1.
- Na zbrojenie główne (nośne) zazwyczaj stosuje się pręty o średnicy 10-12 mm (w budownictwie jednorodzinnym), a na rozdzielcze (poprzeczne) 6-8 mm.
- Pręty główne układaj w rozstawie co 10-15 cm, a rozdzielcze co 20-30 cm.
- Zachowaj minimalną otulinę betonową: 2,5 cm dla schodów wewnętrznych i 3-4 cm dla zewnętrznych.
Zanim zagłębimy się w szczegóły techniczne, warto podkreślić, że prawidłowe zbrojenie to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa konstrukcyjnego. To stal, współpracując z betonem, nadaje schodom wytrzymałość i stabilność, chroniąc je przed uszkodzeniami.
Czym grozi zastosowanie niewłaściwych prętów lub błędny montaż?
- Pęknięcia konstrukcji: Niewłaściwie dobrane lub rozmieszczone pręty nie przeniosą odpowiednio naprężeń, co może prowadzić do powstawania rys i pęknięć, osłabiając całe schody.
- Korozja zbrojenia: Zbyt mała otulina betonowa naraża stal na kontakt z wilgocią, tlenem i agresywnymi substancjami, co przyspiesza proces rdzewienia. Zardzewiałe pręty tracą swoją nośność i mogą pękać.
- Utrata nośności: Zastosowanie prętów o zbyt małej średnicy, niewłaściwej klasie stali lub zbyt rzadki ich rozstaw znacząco obniża zdolność schodów do przenoszenia obciążeń, co jest skrajnie niebezpieczne.
- Katastrofa budowlana: W skrajnych przypadkach, zaniedbania na etapie zbrojenia mogą doprowadzić do poważnego uszkodzenia konstrukcji, a nawet jej zawalenia.
Zbrojenie, czyli stalowe pręty wbudowane w beton, jest fundamentalnym elementem konstrukcji żelbetowych. Beton sam w sobie jest materiałem bardzo wytrzymałym na ściskanie, ale słabo radzi sobie z rozciąganiem. Stal z kolei doskonale przenosi te właśnie siły rozciągające. Połączenie tych dwóch materiałów betonu i stali tworzy kompozyt o znakomitych właściwościach konstrukcyjnych. Pręty żebrowane, dzięki swojej powierzchni z karbami, zapewniają doskonałą przyczepność do betonu, co jest kluczowe dla efektywnej współpracy obu materiałów. Bez odpowiedniego zbrojenia, schody żelbetowe po prostu nie byłyby w stanie przenieść obciążeń, którym są poddawane na co dzień.
Wybór prętów zbrojeniowych: jaka stal i średnica zapewnią trwałość?
Decyzja o wyborze odpowiednich prętów zbrojeniowych to jeden z najważniejszych etapów projektowania i wykonania schodów. Odpowiednia stal i jej średnica to gwarancja, że konstrukcja będzie w stanie bezpiecznie przenosić obciążenia przez dziesiątki lat.
Zbrojenie główne (nośne): serce konstrukcji Twoich schodów
Zbrojenie główne, nazywane również nośnym, to zasadnicza część systemu prętów, która biegnie wzdłuż płyty schodowej. Jego głównym zadaniem jest przenoszenie największych naprężeń rozciągających, które powstają w dolnej części biegu schodów pod wpływem obciążeń użytkowych. Dlatego też kluczowe jest prawidłowe umieszczenie tych prętów zazwyczaj w dolnej strefie płyty, tam, gdzie naprężenia rozciągające są największe.
Rekomendowane średnice prętów: kiedy wystarczy ø10 mm, a kiedy potrzeba ø12 mm lub więcej?
W typowym budownictwie jednorodzinnym, dla zbrojenia głównego schodów żelbetowych, najczęściej stosuje się pręty o średnicy 10 mm lub 12 mm. W bardziej obciążonych lub niestandardowych konstrukcjach, projektant może przewidzieć użycie prętów o większej średnicy, dochodzącej nawet do 16 mm. Konkretny wybór średnicy prętów zawsze powinien opierać się na obliczeniach konstrukcyjnych zawartych w projekcie budowlanym, uwzględniających rozpiętość schodów, przewidywane obciążenia oraz rodzaj betonu.
Dlaczego pręty żebrowane klasy A-IIIN (B500) to standard w Polsce?
W Polsce, zgodnie z obowiązującymi normami budowlanymi (m.in. PN-EN 1992-1-1 Eurokod 2), do zbrojenia konstrukcji żelbetowych, w tym schodów, stosuje się wyłącznie pręty stalowe żebrowane. Ich powierzchnia z karbami zapewnia znacznie lepszą przyczepność do betonu w porównaniu do prętów gładkich, co jest niezbędne do prawidłowego przenoszenia naprężeń. Standardem jest stal klasy A-IIIN, która odpowiada gatunkowi B500 (lub jego nowszym oznaczeniom jak RB500W). Charakteryzuje się ona wysoką wytrzymałością na rozciąganie i plastycznością, co czyni ją idealnym materiałem do tego zastosowania. Stosowanie prętów gładkich klasy A-0 czy A-I do zbrojenia nośnego jest niedopuszczalne i grozi poważnymi konsekwencjami konstrukcyjnymi.
Zbrojenie rozdzielcze (poprzeczne): cichy bohater stabilności
Zbrojenie rozdzielcze, często realizowane w formie strzemion lub prętów poprzecznych, pełni niezwykle ważną, choć często niedocenianą rolę. Choć nie przenosi ono głównych obciążeń wzdłuż biegu schodów, jego obecność jest kluczowa dla zapewnienia stabilności całej konstrukcji. Pręty te stabilizują zbrojenie główne, zapobiegając jego przesuwaniu się podczas betonowania, a także pomagają równomiernie rozkładać naprężenia w betonie.
Jaka średnica prętów na strzemiona i pręty poprzeczne? (ø6-8 mm)
W przypadku zbrojenia rozdzielczego, czyli strzemion i prętów poprzecznych, zazwyczaj stosuje się pręty o mniejszej średnicy niż w zbrojeniu głównym. Najczęściej są to pręty o średnicy 6 mm lub 8 mm. Ich zadaniem jest przede wszystkim utrzymanie prętów głównych we właściwym położeniu i zapobieganie ich wyboczeniu pod obciążeniem.
Rola prętów rozdzielczych w zapobieganiu pęknięciom
Oprócz funkcji stabilizacyjnej, pręty rozdzielcze odgrywają istotną rolę w ograniczaniu powstawania rys i pęknięć betonu. W szczególności, pomagają one przeciwdziałać pęknięciom skurczowym, które mogą pojawić się podczas wiązania i wysychania betonu, a także pęknięciom termicznym, wynikającym ze zmian temperatury otoczenia. Poprzez równomierne rozmieszczenie tych prętów w całej objętości płyty schodowej, rozkłada się naprężenia wewnętrzne, minimalizując ryzyko powstawania niekontrolowanych uszkodzeń powierzchniowych.
Kluczowe zasady: jak prawidłowo rozmieścić pręty w konstrukcji schodów?
Samo posiadanie odpowiednich prętów to jednak za mało. Kluczem do sukcesu jest ich precyzyjne rozmieszczenie zgodnie z zasadami sztuki budowlanej i wymogami projektu. Prawidłowy układ zbrojenia gwarantuje, że stal będzie efektywnie współpracować z betonem w miejscach, gdzie jest to najbardziej potrzebne.
Gęstość ma znaczenie: optymalny rozstaw prętów głównych i rozdzielczych
Rozstaw prętów jest parametrem krytycznym dla wytrzymałości i bezpieczeństwa schodów. Zazwyczaj pręty zbrojenia głównego układa się w rozstawie co 10 do 15 centymetrów. Pręty rozdzielcze, czyli strzemiona, powinny być rozmieszczone gęściej, przeważnie co 20 do 30 centymetrów. Należy dbać o równomierne rozmieszczenie prętów na całej powierzchni płyty, unikając tworzenia pustych przestrzeni, gdzie stal nie spełniałaby swojej funkcji.
Otulina betonowa: niezbędna ochrona zbrojenia przed korozją i ogniem
Otulina betonowa to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią pręta zbrojeniowego a zewnętrzną powierzchnią elementu betonowego. Jest ona absolutnie kluczowa dla długowieczności konstrukcji. Chroni stal przed wilgocią, dwutlenkiem węgla i innymi czynnikami powodującymi korozję, a także zwiększa odporność ogniową schodów, spowalniając proces nagrzewania się prętów w przypadku pożaru.
Ile powinna wynosić minimalna otulina dla schodów wewnętrznych i zewnętrznych?
Minimalna grubość otuliny betonowej jest uzależniona od warunków, w jakich znajdują się schody. Dla schodów wewnętrznych, które są chronione przed bezpośrednim działaniem czynników atmosferycznych, zazwyczaj wystarcza otulina o grubości 2,5 cm. W przypadku schodów zewnętrznych, narażonych na deszcz, mróz i inne czynniki atmosferyczne, wymagana otulina jest większa i wynosi zazwyczaj od 3 do 4 cm, aby zapewnić odpowiednią ochronę przed korozją.
Jak zapewnić stałą grubość otuliny podczas betonowania?
- Stosowanie dystansów: Najskuteczniejszym sposobem na zapewnienie stałej grubości otuliny jest użycie specjalnych dystansów. Mogą to być plastikowe lub betonowe "krążki" lub "klocki", które umieszcza się pod prętami zbrojeniowymi, podnosząc je na wymaganą wysokość od szalunku.
- Prawidłowe wiązanie zbrojenia: Pręty muszą być stabilnie związane ze sobą drutem wiązałkowym w miejscach ich przecięcia. Zapewnia to sztywność całej konstrukcji zbrojeniowej i zapobiega jej deformacji podczas betonowania.
- Uważne betonowanie: Podczas wibrowania betonu należy uważać, aby nie przesunąć zbrojenia i nie zmniejszyć grubości otuliny w niektórych miejscach.
Sztuka łączenia: jak prawidłowo zakotwić zbrojenie schodów w stropie i podeście?
Prawidłowe zakotwieniezbrojenia schodów w konstrukcji nośnej, takiej jak belki spocznikowe czy wieńce stropowe, jest absolutnie kluczowe dla zapewnienia ciągłości i integralności całej konstrukcji. Zbrojenie biegu schodowego musi być nie tylko odpowiednio ułożone, ale także poprawnie połączone ze zbrojeniem spocznika (podestu) oraz stropu. Oznacza to, że pręty powinny być odpowiednio długie, aby zachodzić na siebie nawzajem na wymaganą długość zakotwienia, tworząc spójną i wytrzymałą całość. Zaniedbanie tej kwestii może prowadzić do osłabienia połączenia i potencjalnych problemów konstrukcyjnych w przyszłości.
Zbrojenie a typ schodów: specyfika różnych konstrukcji
Choć podstawowe zasady zbrojenia są uniwersalne, sposób jego wykonania może się nieznacznie różnić w zależności od konkretnego typu i kształtu schodów. Projektant musi uwzględnić specyficzne obciążenia i naprężenia występujące w każdej konstrukcji.
Schody proste (jednobiegowe): najprostszy schemat zbrojenia

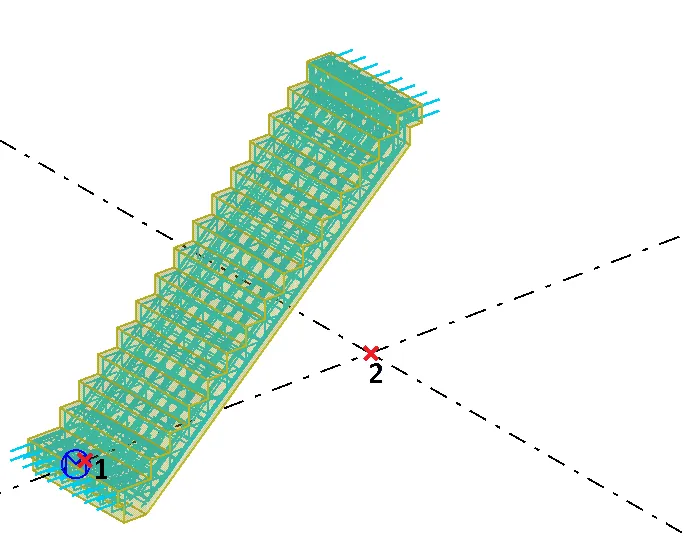

Schody proste, czyli jednobiegowe, charakteryzują się najprostszym schematem zbrojenia. Zazwyczaj składa się ono z dwóch warstw równoległych prętów głównych biegnących wzdłuż biegu schodów, połączonych prętami rozdzielczymi (strzemionami). Jest to najbardziej podstawowy i najmniej skomplikowany układ zbrojeniowy, który jednak nadal wymaga precyzyjnego wykonania.
Schody zabiegowe i wachlarzowe: jak poprawnie ułożyć zbrojenie w strefie skrętu?
W przypadku schodów zabiegowych i wachlarzowych, gdzie bieg schodowy zakręca, schemat zbrojenia staje się bardziej złożony. W strefie zakrętu, gdzie występują bardziej skomplikowane naprężenia, pręty zbrojenia głównego układa się często w sposób wachlarzowy, dopasowując ich przebieg do kształtu biegu. Wymaga to większej precyzji i doświadczenia, aby zapewnić odpowiednią wytrzymałość i bezpieczeństwo w tej newralgicznej części schodów.
Schody wspornikowe i dywanowe: wymagania specjalne i rola zbrojenia górnego
Schody wspornikowe (gdzie stopnie wydają się "wychodzić" ze ściany) oraz schody dywanowe (gdzie płyta schodowa jest monolityczna i pozbawiona widocznych belek) to konstrukcje o specyficznych wymaganiach. Często wymagają one indywidualnego projektu konstrukcyjnego, a ich zbrojenie może obejmować nie tylko standardowe pręty dolne, ale również zbrojenie górne, które pomaga przenosić naprężenia ściskające i zapobiega pękaniu płyty od góry. Tego typu schody zawsze powinny być projektowane przez doświadczonego inżyniera.
Unikaj tych błędów: najczęstsze pomyłki przy zbrojeniu schodów
Nawet najlepsze materiały i staranne wykonanie mogą zostać zniweczone przez proste błędy. Warto znać najczęstsze pułapki, aby móc ich świadomie unikać.
Błąd #1: Stosowanie gładkich lub zbyt cienkich prętów
Jak już wielokrotnie podkreślałem, pręty gładkie nie zapewniają wystarczającej przyczepności do betonu, co drastycznie obniża nośność zbrojenia. Podobnie, stosowanie prętów o zbyt małej średnicy, niedostosowanej do obciążeń i rozpiętości schodów, prowadzi do nadmiernych ugięć i pęknięć. To prosta droga do osłabienia całej konstrukcji.
Błąd #2: Niewłaściwy rozstaw lub "oszczędzanie" na stali
Zbyt rzadki rozstaw prętów głównych lub rozdzielczych oznacza, że beton nie jest odpowiednio wzmocniony w kluczowych miejscach. Podobnie, próby "zaoszczędzenia" na ilości stali, poprzez zmniejszenie liczby prętów lub ich średnicy w stosunku do projektu, to bardzo ryzykowna praktyka. Może to prowadzić do nadmiernego obciążenia pozostałych prętów i w konsekwencji do uszkodzenia schodów.
Błąd #3: Zbyt mała lub zerowa otulina betonowa
Niewystarczająca otulina betonowa to jedna z najczęstszych przyczyn przedwczesnej korozji zbrojenia. Gdy stal ma kontakt z wilgocią, rdzewieje, zwiększa swoją objętość i może powodować pękanie betonu. Dodatkowo, zmniejsza się odporność ogniowa schodów. Dlatego tak ważne jest stosowanie dystansów i kontrola grubości otuliny.
Błąd #4: Błędne połączenie zbrojenia biegu ze spocznikiem
Kluczowe jest, aby zbrojenie biegu schodowego było prawidłowo połączone i zakotwione w zbrojeniu spocznika oraz stropu. Brak odpowiedniego zazębiania się prętów lub ich niewłaściwe zakotwienie może stworzyć "słaby punkt" w konstrukcji, gdzie naprężenia będą koncentrować się i mogą prowadzić do uszkodzeń. To połączenie musi być traktowane z należytą starannością.
Lista kontrolna: prawidłowe zbrojenie schodów w pigułce
- Rodzaj prętów: Używaj wyłącznie prętów stalowych żebrowanych.
- Klasa stali: Stosuj stal klasy A-IIIN (np. B500, RB500W), zgodną z normą PN-EN 1992-1-1.
- Średnice prętów: Zbrojenie główne: 10-12 mm (w budownictwie jednorodzinnym), zbrojenie rozdzielcze: 6-8 mm. Konkretne wartości wg projektu.
- Rozstaw prętów: Główne: 10-15 cm, rozdzielcze: 20-30 cm.
- Otulina betonowa: Minimum 2,5 cm dla schodów wewnętrznych, 3-4 cm dla zewnętrznych.
- Zakotwienie i połączenia: Zapewnij prawidłowe zakotwienie prętów w stropie/spoczniku oraz ciągłość zbrojenia.
- Dystanse: Stosuj dystanse, aby zapewnić stałą grubość otuliny.
- Wiązanie: Pręty muszą być stabilnie związane drutem wiązałkowym.
- Projekt: Zawsze kieruj się wytycznymi zawartymi w projekcie konstrukcyjnym.
