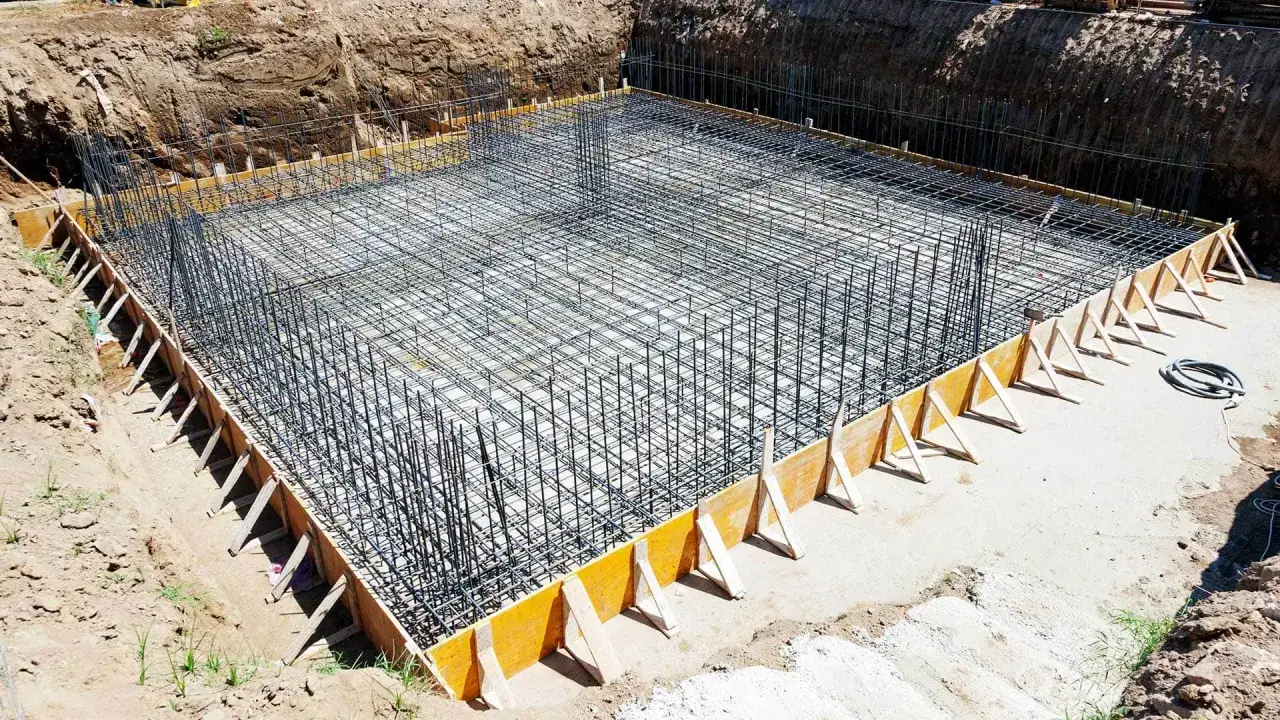

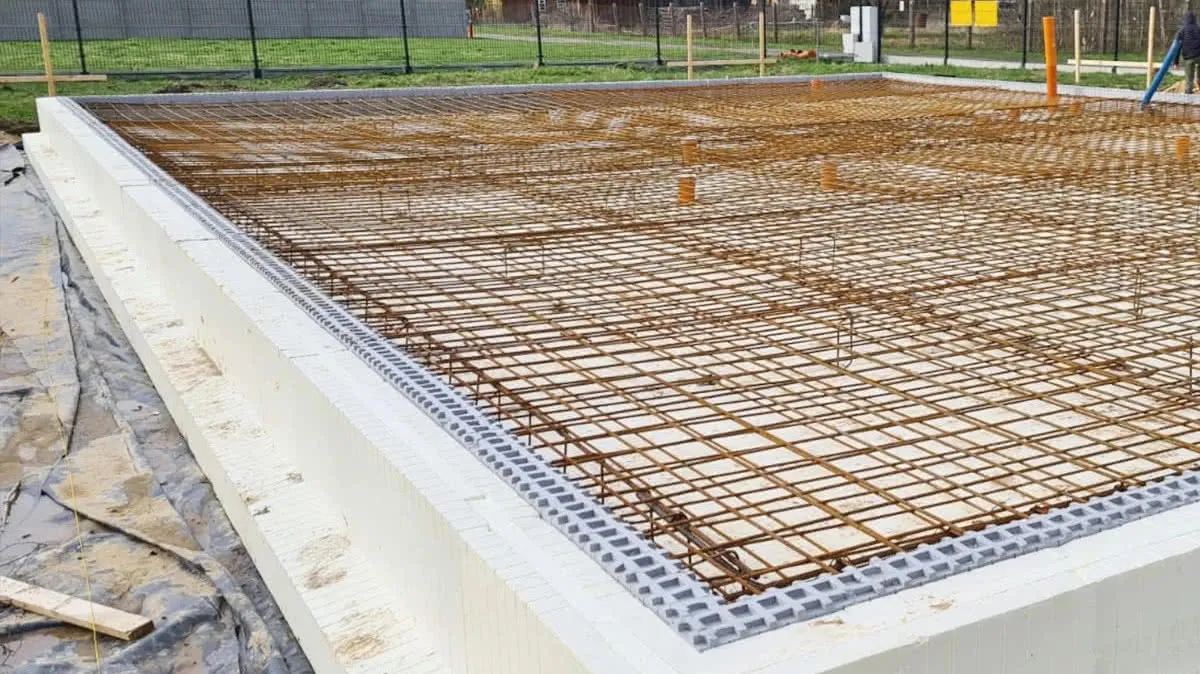

Zbrojenie płyty fundamentowej: Poradnik krok po kroku i błędy

Płyta fundamentowa to coraz popularniejsze rozwiązanie w budownictwie jednorodzinnym, stanowiące monolityczną, żelbetową podstawę całego domu. Jednak jej prawdziwa siła i trwałość tkwią w starannie wykonanym zbrojeniu. To właśnie stalowe pręty przenoszą kluczowe naprężenia, chroniąc beton przed uszkodzeniami i zapewniając stabilność całej konstrukcji na lata. Zrozumienie roli i zasad prawidłowego zbrojenia jest absolutnie fundamentalne dla każdego inwestora, który chce uniknąć kosztownych błędów i mieć pewność, że jego dom stoi na solidnym fundamencie.

Rola zbrojenia w konstrukcji płyty: co tak naprawdę robią stalowe pręty?

Beton, choć niezwykle wytrzymały na ściskanie, ma niestety fundamentalną wadę jest słaby na rozciąganie. To właśnie tutaj wkracza zbrojenie. Stalowe pręty, umieszczone strategicznie w płycie fundamentowej, przejmują te właśnie niebezpieczne naprężenia rozciągające, które mogłyby doprowadzić do pęknięcia betonu. Siatka dolna pracuje głównie pod wpływem parcia gruntu i ewentualnych nierówności podłoża, podczas gdy siatka górna jest kluczowa w przenoszeniu obciążeń od ścian nośnych i innych elementów konstrukcyjnych posadowionych na płycie. Dzięki tej synergii betonu i stali, płyta fundamentowa zyskuje niezbędną stabilność, wytrzymałość i zdolność do przenoszenia wszelkich obciążeń, zapewniając bezpieczne oparcie dla całego budynku.

Konsekwencje błędów w wykonaniu zbrojenia mogą być naprawdę dramatyczne. Na pierwszy rzut oka mogą być niezauważalne, ale z czasem ujawnią swoje niszczycielskie działanie. Mowa tu nie tylko o estetycznych pęknięciach na ścianach, które są często pierwszym sygnałem problemów, ale o realnej utracie nośności całej konstrukcji. Korozja stali, spowodowana na przykład brakiem odpowiedniej otuliny, prowadzi do stopniowego osłabienia fundamentu, a w skrajnych przypadkach może skończyć się nawet katastrofą budowlaną. To dlatego tak ważne jest, aby nie bagatelizować żadnych szczegółów podczas prac zbrojarskich.

Projekt zbrojenia płyty fundamentowej to nie jest przypadkowy zbiór prętów. Jest to dokument ściśle opracowany przez inżyniera konstruktora, który uwzględnia specyficzne warunki gruntowe na działce, przewidywane obciążenia od budynku, a także jest zgodny z obowiązującymi normami, takimi jak Eurokod 2. Samodzielne modyfikacje projektu, na przykład poprzez zmniejszenie ilości stali lub zmianę jej rozstawu, są absolutnie niedopuszczalne. Takie "oszczędności" mogą prowadzić do poważnych problemów konstrukcyjnych, a w konsekwencji do utraty gwarancji i problemów prawnych. Zawsze trzymaj się projektu!

Anatomia zbrojenia płyty fundamentowej: poznaj kluczowe elementy

Zbrojenie główne (siatka dolna i górna): fundament stabilności

Serce zbrojenia płyty fundamentowej stanowią dwie siatki dolna i górna. Siatka dolna, umieszczona najbliżej gruntu, jest odpowiedzialna za przenoszenie naprężeń rozciągających wynikających z parcia gruntu oraz ewentualnych nierówności podłoża. Z kolei siatka górna, znajdująca się bliżej wierzchu płyty, przejmuje obciążenia od ścian nośnych i innych elementów konstrukcyjnych, które są na niej posadowione. Typowe średnice prętów używanych do wykonania tych siatek to ø10 mm, ø12 mm lub ø14 mm, a rozstaw prętów, czyli wielkość oczek siatki, najczęściej wynosi 15x15 cm lub 20x20 cm. Dokładne parametry zawsze określa projekt budowlany.

Zbrojenie obwodowe (belki i wieńce): wzmocnienie pod ścianami nośnymi

Oprócz siatek głównych, kluczowe jest również zbrojenie obwodowe, często nazywane "ławami" lub belkami obwodowymi. Jego zadaniem jest wzmocnienie krawędzi płyty oraz obszarów bezpośrednio pod ścianami nośnymi, gdzie koncentrują się największe obciążenia. Zazwyczaj składa się ono z kilku prętów głównych, na przykład czterech prętów o średnicy ø12 mm, które są połączone pionowymi strzemionami, na przykład o średnicy ø6 mm rozmieszczonymi co 20-25 cm. To dodatkowe wzmocnienie zapewnia integralność konstrukcji w tych krytycznych miejscach.

Zbrojenie na przebicie: niewidoczny strażnik w krytycznych punktach

W miejscach, gdzie na płytę działają duże siły skupione, na przykład pod słupami konstrukcyjnymi lub w narożnikach, stosuje się specjalne zbrojenie na przebicie. Jego celem jest zapobieganie zjawisku "przebicia" płyty przez te obciążenia. Wykonuje się je zazwyczaj poprzez dodatkowe zagęszczenie prętów w danym obszarze lub zastosowanie specjalnych elementów zbrojeniowych, takich jak trzpienie czy specjalne kosze zbrojeniowe. Choć często niewidoczne po zalaniu betonem, odgrywa ono niezwykle ważną rolę w bezpieczeństwie konstrukcji.

Zbrojenie przeciwskurczowe: jak uniknąć mikropęknięć betonu?

Podczas wiązania i wysychania betonu, w jego strukturze powstają naprężenia skurczowe, które mogą prowadzić do powstawania mikropęknięć. Aby zminimalizować to zjawisko, stosuje się zbrojenie przeciwskurczowe. Zazwyczaj przyjmuje ono formę dodatkowych siatek wykonanych z prętów o mniejszej średnicy, które rozkładane są w płycie. Choć nie przejmują one głównych obciążeń konstrukcyjnych, znacząco poprawiają jakość i trwałość betonu, zapobiegając jego nadmiernemu pękaniu.

Rodzaje stali i materiały zbrojeniowe: co musisz wiedzieć, zanim kupisz?

Jaka stal na zbrojenie płyty? Charakterystyka klas i gatunków (A-IIIN, B500SP)

Współczesne budownictwo opiera się na wysokiej jakości materiałach, a stal zbrojeniowa nie jest wyjątkiem. W Polsce najczęściej stosuje się stal klasy A-IIIN, której popularnymi przykładami są gatunki B500SP i B500B. Charakteryzuje się ona nie tylko wysoką wytrzymałością na rozciąganie, ale także dobrą ciągliwością, co jest kluczowe dla bezpieczeństwa konstrukcji. Pamiętaj, że każda partia stali zbrojeniowej musi posiadać aktualne atesty i certyfikaty. To one potwierdzają jej jakość i zgodność z normami, a ich brak powinien być natychmiastowym sygnałem ostrzegawczym.

Siatki zgrzewane vs. pręty wiązane ręcznie: co, kiedy i dlaczego wybrać?

Zbrojenie płyty fundamentowej można wykonać na dwa główne sposoby: przy użyciu gotowych siatek zgrzewanych lub poprzez ręczne wiązanie pojedynczych prętów. Siatki zgrzewane są wygodne i przyspieszają prace, zapewniając równomierne rozmieszczenie stali. Z kolei ręczne wiązanie prętów daje większą elastyczność w dopasowaniu zbrojenia do skomplikowanych kształtów i miejsc wymagających indywidualnego podejścia. Wybór metody zależy od specyfiki projektu, preferencji wykonawcy oraz dostępności materiałów. Obie metody, wykonane zgodnie ze sztuką, zapewniają wymaganą nośność.

Zbrojenie rozproszone (fibrobeton): nowoczesna alternatywa czy tylko dodatek?

Coraz większą popularność zdobywa zbrojenie rozproszone, znane również jako fibrobeton. Polega ono na dodaniu do mieszanki betonowej niewielkich włókien najczęściej stalowych, ale także polimerowych lub szklanych. Te drobne elementy rozproszone w całej masie betonu znacząco zwiększają jego odporność na pękanie, poprawiają szczelność i zwiększają wytrzymałość na ścieranie. Fibrobeton może być stosowany jako samodzielne zbrojenie w niektórych przypadkach, ale częściej stanowi cenne uzupełnienie tradycyjnego zbrojenia stalowego, szczególnie w celu ograniczenia powstawania mikropęknięć.

Drut wiązałkowy i podkładki dystansowe: mali bohaterowie wielkiej konstrukcji

Choć mogą wydawać się niepozorne, drut wiązałkowy i podkładki dystansowe odgrywają nieocenioną rolę w prawidłowym wykonaniu zbrojenia. Drut wiązałkowy służy do solidnego łączenia prętów w miejscach ich skrzyżowania zazwyczaj co drugie lub trzecie skrzyżowanie, aby zapewnić stabilność całej konstrukcji. Podkładki dystansowe, zwane potocznie "księżycami" lub "gwiazdkami", są absolutnie kluczowe dla zapewnienia odpowiedniej otuliny betonu. Wykonane z betonu lub tworzywa sztucznego, utrzymują zbrojenie w odpowiedniej odległości od szalunku i podłoża, chroniąc stal przed korozją.

Zbrojenie płyty fundamentowej krok po kroku: od teorii do praktyki

Jak czytać i rozumieć rysunek techniczny zbrojenia?

Podstawą prawidłowego wykonania zbrojenia jest umiejętność czytania i rozumienia rysunku technicznego. Projekt zbrojenia to precyzyjna mapa, która określa nie tylko rozmieszczenie prętów, ale także ich średnice, rozstaw, długości poszczególnych odcinków, a także wymagane długości zakotwień i zakładów. Dokładne przestrzeganie tych wytycznych jest absolutnie kluczowe dla zapewnienia nośności i bezpieczeństwa całej konstrukcji. Bez zrozumienia rysunku, praca zbrojarza staje się zgadywanką, co jest niedopuszczalne.

Przygotowanie podłoża: klucz do prawidłowego ułożenia zbrojenia

Zanim przystąpimy do układania właściwego zbrojenia, kluczowe jest odpowiednie przygotowanie podłoża. Najczęściej fundament pod płytę stanowi warstwa chudego betonu, która musi być równa, stabilna i pozbawiona większych nierówności. Stanowi ona idealną, płaską bazę, na której można precyzyjnie ułożyć siatkę zbrojeniową. Prawidłowo przygotowane podłoże zapobiega osiadaniu zbrojenia w trakcie betonowania i chroni je przed uszkodzeniem, co jest niezbędne dla zachowania jego właściwej funkcji.

Układanie siatki dolnej: zapewnienie krytycznej otuliny betonowej

Pierwszym etapem układania zbrojenia jest montaż siatki dolnej. Tutaj niezwykle ważne jest, aby od samego początku zadbać o odpowiednią otulinę betonu. Oznacza to, że pręty siatki dolnej nie mogą leżeć bezpośrednio na chudym betonie. Konieczne jest zastosowanie podkładek dystansowych, które uniosą zbrojenie na wymaganą wysokość. Minimalna otulina od spodu płyty fundamentowej wynosi zazwyczaj 5 cm. Jest to absolutnie krytyczne dla ochrony stali przed korozją i zapewnienia trwałości fundamentu.

Montaż zbrojenia obwodowego i dozbrojeń w strefach szczególnych

Po ułożeniu siatki dolnej następuje montaż zbrojenia obwodowego, czyli wspomnianych wcześniej "ławek" lub wieńców, które wzmacniają krawędzie płyty i obszary pod ścianami nośnymi. Równocześnie wykonuje się wszelkie dodatkowe zbrojenia w strefach szczególnych, takich jak miejsca pod słupami, narożniki czy przejścia instalacyjne, zgodnie z precyzyjnymi wytycznymi projektu. Na tym etapie liczy się dokładność i precyzja, aby wszystkie elementy były solidnie połączone i stanowiły spójną całość.

Układanie siatki górnej i finalne przygotowanie do betonowania

Ostatnim etapem prac zbrojarskich jest ułożenie siatki górnej. Podobnie jak w przypadku siatki dolnej, kluczowe jest utrzymanie odpowiedniej otuliny betonu tym razem od góry i z boków, która wynosi zazwyczaj 3-4 cm. Wszystkie elementy zbrojenia siatki, zbrojenie obwodowe i dodatkowe muszą być solidnie ze sobą połączone. Przed przyjazdem "gruszki" z betonem, cała konstrukcja zbrojenia musi być stabilna, zgodna z projektem i gotowa do odbioru. To ostatni moment na dokładną weryfikację.

Najczęstsze błędy przy zbrojeniu płyty i jak ich unikać

Brak lub niewłaściwa otulina: cichy zabójca Twojego fundamentu

Jednym z najpoważniejszych i najczęściej popełnianych błędów jest brak lub niewystarczająca otulina betonu. Kładzenie zbrojenia bezpośrednio na chudym betonie lub stosowanie zbyt małych podkładek dystansowych oznacza, że stal jest narażona na kontakt z wilgocią, co nieuchronnie prowadzi do korozji. Zardzewiałe pręty tracą swoją wytrzymałość, a ich objętość rośnie, co może powodować pękanie betonu od wewnątrz. Aby tego uniknąć, zawsze upewnij się, że podkładki dystansowe są odpowiednio rozmieszczone i zapewniają wymaganą grubość otuliny.

Nieprawidłowy zakład prętów: gdzie konstrukcja traci swoją ciągłość?

Kolejnym krytycznym błędem jest zastosowanie zbyt krótkiego zakładu prętów. Tam, gdzie jeden pręt się kończy, a zaczyna następny, muszą one na siebie zachodzić na odpowiednią długość, zwaną zakładem. Jest to niezbędne, aby zapewnić ciągłość przenoszenia naprężeń w zbrojeniu. Jeśli zakład jest zbyt krótki, w tym miejscu konstrukcja staje się słabsza, co może prowadzić do pęknięć i awarii. Długość zakładu jest ściśle określona w projekcie i zależy od średnicy prętów zawsze należy się do niej bezwzględnie stosować.

Zastosowanie stali z korozją lub bez atestu: pozorna oszczędność, realne ryzyko

Pokusa użycia tańszej, lekko skorodowanej stali lub materiału bez wymaganych atestów jest kusząca, ale stanowi ogromne ryzyko. Stal pokryta rdzą ma obniżoną wytrzymałość, a jej parametry są trudne do przewidzenia. Brak atestów i certyfikatów oznacza, że nie mamy pewności co do jakości i właściwości mechanicznych takiej stali. To jak budowanie domu na piasku pozorna oszczędność może w przyszłości skutkować katastrofalnymi konsekwencjami dla bezpieczeństwa konstrukcji.

Niezgodność ze sztuką budowlaną: niestaranne wiązanie i "chodzenie" po zbrojeniu

Oprócz błędów dotyczących materiału i wymiarów, zdarzają się również błędy wykonawcze wynikające z braku staranności. Niestarannie powiązane pręty, niewłaściwy rozstaw, uszkodzenia zbrojenia podczas montażu (na przykład przez chodzenie po nim bez odpowiedniego zabezpieczenia) czy ogólna niezgodność z projektem wszystko to obniża wytrzymałość płyty. Pamiętaj, że zbrojenie musi być wykonane precyzyjnie i zgodnie z zasadami sztuki budowlanej, aby spełniało swoją rolę.

Odbiór prac zbrojarskich: twoja lista kontrolna przed zalaniem betonem

Co sprawdzić przed przyjazdem "gruszki"? Praktyczne wskazówki dla inwestora

Zanim betonarka z betonem stanie na placu budowy, jako inwestor powinieneś przeprowadzić dokładną kontrolę zbrojenia. Oto kluczowe punkty, na które należy zwrócić uwagę:

1. Zgodność z projektem: Sprawdź, czy średnice i rozstaw prętów siatek dolnej i górnej, a także zbrojenia obwodowego, odpowiadają tym z projektu budowlanego. Zwróć uwagę na długości prętów i sposób ich łączenia.
2. Prawidłowa otulina: Upewnij się, że podkładki dystansowe są rozmieszczone równomiernie i zapewniają wymaganą otulinę betonu minimum 5 cm od spodu i 3-4 cm z boków oraz od góry.
3. Jakość stali: Oceń stan wizualny stali. Czy nie jest nadmiernie skorodowana? Czy masz pewność, że posiada wymagane atesty?
4. Poprawność połączeń i zakładów: Zweryfikuj, czy pręty są prawidłowo połączone drutem wiązałkowym i czy długości zakładów są zgodne z projektem.
5. Stabilność konstrukcji: Dotknij zbrojenia, poruszaj nim lekko. Czy cała konstrukcja jest stabilna i nie ugina się pod naciskiem?

Rola kierownika budowy w procesie weryfikacji zbrojenia

Kierownik budowy jest osobą odpowiedzialną za nadzór nad prawidłowym przebiegiem prac budowlanych. Jego rolą jest weryfikacja zgodności wykonanego zbrojenia z projektem budowlanym, obowiązującymi normami oraz zasadami sztuki budowlanej. To właśnie kierownik budowy ostatecznie akceptuje wykonane zbrojenie i dopuszcza je do betonowania. Jego podpis na protokole odbioru jest gwarancją, że prace zostały wykonane zgodnie z wymaganiami, co jest kluczowe dla bezpieczeństwa całej konstrukcji.

Dokumentacja fotograficzna: dlaczego warto ją wykonać na każdym etapie?

W dzisiejszych czasach szczegółowa dokumentacja fotograficzna jest nie tylko dobrym zwyczajem, ale wręcz koniecznością. Wykonanie zdjęć zbrojenia na każdym etapie prac od rozłożenia pierwszej siatki, przez montaż zbrojenia obwodowego, aż po finalne przygotowanie do betonowania stanowi niepodważalny dowód prawidłowego wykonania tych elementów konstrukcji, które po zalaniu betonem staną się niewidoczne. W przypadku jakichkolwiek wątpliwości, sporów z wykonawcą czy problemów technicznych w przyszłości, takie zdjęcia mogą okazać się nieocenione.
