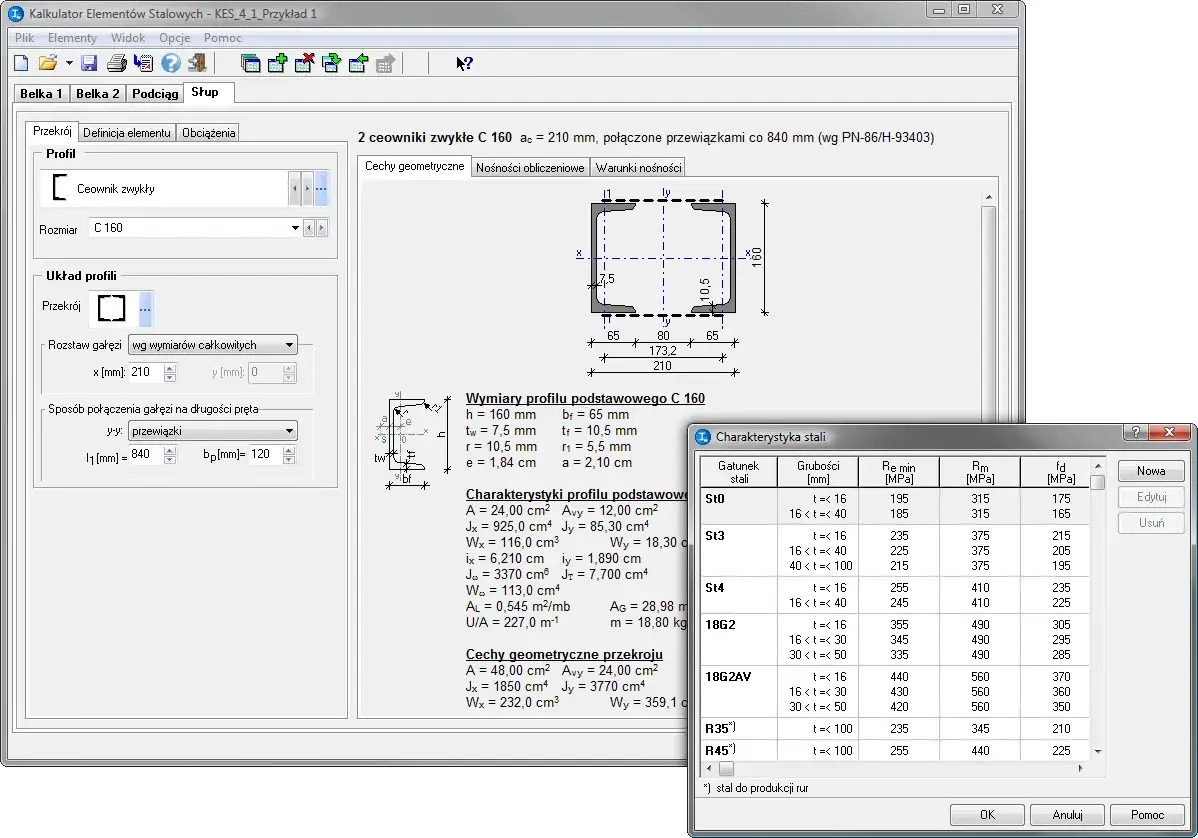

Obliczanie konstrukcji stalowych: Poradnik wg Eurokodu 3

Obliczanie wytrzymałości konstrukcji stalowych to fundamentalny proces, który stanowi podstawę bezpieczeństwa i niezawodności każdej budowli. Ten kompleksowy przewodnik został stworzony z myślą o inżynierach konstruktorach oraz studentach kierunków technicznych, którzy pragną zgłębić tajniki tego zagadnienia. Znajomość zasad projektowania i umiejętność poprawnego obliczania konstrukcji stalowych są kluczowe nie tylko dla zapewnienia bezpieczeństwa użytkowników, ale także dla zgodności z obowiązującymi normami i przepisami.

Katastrofy budowlane, których można było uniknąć: Czego uczą nas błędy w obliczeniach?

Precyzyjne obliczenia wytrzymałościowe to nie tylko wymóg formalny, ale przede wszystkim fundament bezpieczeństwa każdej konstrukcji. Niestety, historia zna wiele tragicznych przykładów katastrof budowlanych, których można było uniknąć, gdyby błędy w obliczeniach nie doprowadziły do zniszczenia mostów, hal czy budynków. Konsekwencje takich zdarzeń są druzgocące od ogromnych strat materialnych po utratę ludzkiego życia. Rola inżyniera konstruktora polega na skrupulatnym zapobieganiu takim scenariuszom poprzez rzetelne i odpowiedzialne podejście do każdego etapu projektowania.

Odpowiedzialność prawna i zawodowa inżyniera: Co musisz wiedzieć przed złożeniem podpisu?

Każdy inżynier konstruktor, który decyduje się złożyć swój podpis pod projektem, bierze na siebie ogromną odpowiedzialność prawną i zawodową. Oznacza to, że musi on działać z najwyższą starannością, zgodnie z obowiązującymi normami, przepisami prawa budowlanego oraz zasadami wiedzy technicznej. Jego podpis jest gwarancją, że projektowana konstrukcja jest bezpieczna i spełnia wszelkie wymagane kryteria. Zaniedbania w tym zakresie mogą prowadzić do poważnych konsekwencji prawnych i zawodowych.

Geometria konstrukcji: Jak poprawnie zwymiarować schemat statyczny?

Pierwszym i absolutnie kluczowym krokiem w procesie obliczeń jest zgromadzenie dokładnych danych geometrycznych. Mowa tu o precyzyjnym określeniu kształtu i wymiarów przekrojów elementów stalowych, ich rozpiętości, a także o poprawnym odwzorowaniu układu konstrukcyjnego w postaci schematu statycznego. Każde niedokładne zwymiarowanie, każdy błąd w przyjętym układzie statycznym, będzie miał fundamentalny wpływ na wszystkie dalsze obliczenia, prowadząc do potencjalnie niebezpiecznych rezultatów. Dlatego tak ważne jest, aby na tym etapie poświęcić należytą uwagę szczegółom.

Gatunek stali ma znaczenie: Czym w praktyce różni się stal S235 od S355?

Właściwości materiałowe stali, takie jak jej gatunek, granica plastyczności (fy) czy wytrzymałość na rozciąganie (fu), są absolutnie kluczowe dla prawidłowego obliczenia nośności konstrukcji. Wybór odpowiedniego gatunku stali wpływa bezpośrednio na jej zachowanie pod obciążeniem. W praktyce, na przykładzie stali S235 i S355, różnice są znaczące. Stal S235, często określana jako stal konstrukcyjna zwykłej jakości, charakteryzuje się niższą granicą plastyczności (około 235 MPa) i jest powszechnie stosowana tam, gdzie wymagania wytrzymałościowe nie są ekstremalnie wysokie. Z kolei stal S355, o wyższej granicy plastyczności (około 355 MPa), oferuje większą nośność i jest preferowana w bardziej wymagających zastosowaniach, gdzie liczy się wytrzymałość i mniejsza masa konstrukcji.

Analiza obciążeń: Jakie siły będą działać na Twoją konstrukcję (stałe, zmienne, śnieg, wiatr)?

Kolejnym niezbędnym elementem do przeprowadzenia wiarygodnych obliczeń jest dokładna analiza wszystkich rodzajów obciążeń, które będą oddziaływać na konstrukcję w całym jej okresie użytkowania. Należy uwzględnić:

• Obciążenia stałe (G): Są to ciężary własne elementów konstrukcyjnych, a także ciężar elementów budowlanych, pokryć dachowych czy stałych urządzeń.
• Obciążenia zmienne użytkowe (Q): Obejmują one ciężar ludzi, mebli, wyposażenia, a także obciążenia wynikające z przeznaczenia danego obiektu.
• Obciążenia klimatyczne: Do tej grupy zaliczamy obciążenie śniegiem (S) oraz obciążenie wiatrem (W), których wartości są zależne od strefy klimatycznej i lokalizacji obiektu.

Precyzyjne określenie tych wartości jest kluczowe i zazwyczaj opiera się na wytycznych zawartych w Eurokodzie 1 (PN-EN 1991), który szczegółowo opisuje metodykę ich szacowania.

Koncepcja stanów granicznych: Czym dokładnie są SGN i SGU i dlaczego oba są kluczowe?

Podstawą projektowania konstrukcji stalowych według współczesnych norm jest metoda stanów granicznych. Polega ona na sprawdzeniu dwóch fundamentalnych warunków, które konstrukcja musi spełnić, aby być uznaną za bezpieczną i funkcjonalną. Pierwszym z nich jest Stan Graniczny Nośności (SGN). Jego celem jest zapewnienie bezpieczeństwa konstrukcji poprzez zapobieganie jej zniszczeniu, utracie stabilności czy nadmiernym deformacjom, które mogłyby doprowadzić do katastrofy. Drugim, równie ważnym, jest Stan Graniczny Użytkowalności (SGU). Ten stan dotyczy komfortu użytkowania konstrukcji i zapobiegania nadmiernym ugięciom, drganiom czy zarysowaniom, które mogłyby obniżyć jej funkcjonalność lub estetykę, nawet jeśli konstrukcja nie uległaby zniszczeniu. Oba te stany są równie ważne i muszą być analizowane równolegle.

Współczynniki częściowe: Jak Eurokody budują margines bezpieczeństwa w Twoich obliczeniach?

Eurokody wprowadzają system częściowych współczynników bezpieczeństwa, który stanowi kluczowy element budowania marginesu bezpieczeństwa w obliczeniach konstrukcji stalowych. Te współczynniki są stosowane w dwóch głównych obszarach:

• Współczynniki dla oddziaływań (obciążeń): Są to wartości, przez które mnoży się nominalne wartości obciążeń, aby uzyskać ich obliczeniowe wartości. Przykładowo, dla obciążeń stałych stosuje się współczynnik γf = 1,35, a dla obciążeń zmiennych γf = 1,5. Zwiększa to bezpieczeństwo przez uwzględnienie niepewności co do rzeczywistych wartości obciążeń.
• Współczynniki dla materiału: Dzielą one nominalne wartości parametrów wytrzymałościowych materiału, aby uzyskać jego obliczeniową wytrzymałość. W zależności od sprawdzanego warunku nośności, stosuje się różne współczynniki, np. γM0 = 1,0 (dla nośności przekroju), γM1 = 1,0 (dla stateczności elementów) czy γM2 = 1,25 (dla elementów ściskanych).

Dzięki zastosowaniu tych współczynników, obliczenia uwzględniają niepewności związane z materiałem, wykonawstwem i rzeczywistymi obciążeniami, zapewniając odpowiedni poziom bezpieczeństwa konstrukcji.

Rola Polskich Załączników Krajowych: Dlaczego kopiowanie rozwiązań z zagranicy jest niebezpieczne?

Eurokody stanowią zbiór ogólnych zasad projektowania, jednakże dla zapewnienia bezpieczeństwa i zgodności z krajowymi uwarunkowaniami, niezbędne jest uwzględnienie Polskich Załączników Krajowych (PN-NA). Te dokumenty dostosowują ogólne zapisy norm europejskich do specyfiki polskiego budownictwa, uwzględniając lokalne warunki klimatyczne, geologiczne czy specyficzne wymagania. Ignorowanie Polskich Załączników Krajowych i bezkrytyczne kopiowanie rozwiązań stosowanych w innych krajach jest nie tylko niezgodne z prawem, ale przede wszystkim niebezpieczne, ponieważ może prowadzić do błędnych założeń projektowych i w konsekwencji do zagrożenia bezpieczeństwa konstrukcji.

Metody analityczne: Kiedy proste wzory wciąż wystarczą i jak z nich korzystać?

W przypadku prostych elementów konstrukcyjnych, takich jak pojedyncze belki swobodnie podparte, słupy o prostym schemacie obciążenia czy niewielkie kratownice, obliczenia analityczne, czyli te wykonywane ręcznie przy użyciu wzorów z norm, są nadal w pełni wystarczające i często najbardziej efektywne. Pozwalają one na szybkie uzyskanie wyników i dogłębne zrozumienie zależności między obciążeniami, geometrią a nośnością elementu. Kluczem do poprawnego stosowania metod analitycznych jest dokładne zrozumienie ich założeń, zakresu stosowalności oraz precyzyjne odwołanie się do odpowiednich wzorów zawartych w normach, takich jak PN-EN 1993-1-1.

Potęga Metody Elementów Skończonych (MES): Na czym polega i jakie daje możliwości?

W przypadku bardziej złożonych konstrukcji, o skomplikowanej geometrii, nietypowych układach statycznych czy nieliniowych zachowaniach materiałowych, niezastąpiona okazuje się Metoda Elementów Skończonych (MES). Metoda ta polega na dyskretyzacji analizowanej konstrukcji na wiele małych, prostszych elementów (tzw. elementów skończonych), które są ze sobą połączone w węzłach. Następnie, dla każdego elementu formułowane są równania opisujące jego zachowanie, a cały system tych równań jest rozwiązywany numerycznie przez komputer. MES daje ogromne możliwości analizy, pozwalając na uwzględnienie skomplikowanych geometrii, różnych rodzajów połączeń, nieliniowości materiałowych i geometrycznych, a także analizę zjawisk takich jak wyboczenie czy zwichrzenie w sposób znacznie bardziej precyzyjny niż metody analityczne.

Przegląd oprogramowania dla inżyniera: Robot, RFEM, IDEA StatiCa które narzędzie wybrać?

Na rynku dostępnych jest wiele zaawansowanych programów komputerowych, które znacząco ułatwiają i przyspieszają proces projektowania konstrukcji stalowych. Do najpopularniejszych w Polsce należą:

• Autodesk Robot Structural Analysis: Kompleksowe narzędzie do analizy statyczno-wytrzymałościowej, które pozwala na modelowanie i obliczenia szerokiego zakresu konstrukcji budowlanych.
• Dlubal RFEM: Bardzo wszechstronny program do analizy MES, ceniony za elastyczność i szerokie możliwości modelowania, w tym analizy stateczności i dynamiki.
• Advance Design: Kolejne rozbudowane oprogramowanie do analizy konstrukcji, oferujące zaawansowane funkcje modelowania i obliczeń.
• Consteel: Specjalistyczne oprogramowanie do projektowania konstrukcji stalowych, często wykorzystywane w połączeniu z innymi programami do analizy ogólnej.
• IDEA StatiCa: Jest to z kolei narzędzie dedykowane do precyzyjnego projektowania i weryfikacji połączeń stalowych, które często stanowią kluczowy element konstrukcji i wymagają szczegółowej analizy.

Wybór odpowiedniego narzędzia zależy od specyfiki projektów, preferencji użytkownika oraz wymagań stawianych przez pracodawcę.

Krok 1: Sprawdzenie nośności przekroju na zginanie i ścinanie

1. Pierwszym etapem weryfikacji nośności belki stalowej jest sprawdzenie, czy jej przekrój jest w stanie przenieść maksymalne siły zginające i ścinające występujące w konstrukcji. Analiza ta opiera się na odpowiednich zapisach Eurokodu 3, w szczególności PN-EN 1993-1-1. Należy obliczyć maksymalne momenty zginające oraz siły tnące w elemencie, a następnie porównać je z teoretyczną nośnością przekroju, uwzględniając przy tym współczynniki bezpieczeństwa materiałowego. Jest to podstawowe sprawdzenie, które gwarantuje, że sam materiał przekroju nie ulegnie zniszczeniu pod wpływem obciążeń.

Krok 2: Weryfikacja stateczności globalnej jak upewnić się, że belka nie ulegnie zwichrzeniu?

1. Po sprawdzeniu nośności samego przekroju, kluczowe jest zweryfikowanie stateczności globalnej elementu. W przypadku belek, szczególną uwagę należy zwrócić na zjawisko zwichrzenia. Zwichrzenie to utrata stateczności przez element ściskany lub zginany, polegająca na jego wyboczeniu w kierunku prostopadłym do osi ściskania lub zginania. Jest to zjawisko bardzo niebezpieczne, które może prowadzić do nagłego zniszczenia konstrukcji, nawet jeśli przekrój elementu ma wystarczającą nośność. Weryfikacja stateczności polega na sprawdzeniu, czy belka, w zależności od jej długości i sposobu podparcia bocznego, jest w stanie oprzeć się siłom ściskającym lub zginającym bez utraty stabilności.

Krok 3: Analiza ugięć czy konstrukcja spełnia warunki komfortu użytkowania (SGU)?

1. Ostatnim, lecz równie ważnym krokiem w procesie weryfikacji jest analiza ugięć belki. Sprawdzenie dopuszczalnych ugięć jest kluczowe dla spełnienia warunków Stanu Granicznego Użytkowalności (SGU). Nadmierne ugięcia mogą prowadzić do dyskomfortu użytkowników, uszkodzenia elementów wykończeniowych (np. pękanie tynków), a także wpływać na estetykę i funkcjonalność konstrukcji. Normy określają dopuszczalne wartości ugięć w zależności od rodzaju konstrukcji i jej przeznaczenia. Porównanie obliczonych ugięć z wartościami dopuszczalnymi pozwala ocenić, czy konstrukcja jest nie tylko bezpieczna pod względem nośności, ale także komfortowa i funkcjonalna w codziennym użytkowaniu.

Błędne założenia dotyczące schematów statycznych i oddziaływań

Jednym z najczęstszych i jednocześnie najbardziej kosztownych błędów w obliczeniach konstrukcji stalowych są błędne założenia dotyczące schematów statycznych oraz niedoszacowanie lub błędne określenie oddziaływań. Niewłaściwe przyjęcie sposobu podparcia elementów, błędne założenie co do charakteru połączeń (np. sztywne zamiast przegubowego) lub ignorowanie pewnych rodzajów obciążeń, może prowadzić do całkowicie fałszywego obrazu pracy konstrukcji. W efekcie, projekt może być albo niebezpiecznie niedowymiarowany, albo nieekonomicznie nadwymiarowany.

Niewłaściwa interpretacja skomplikowanych zapisów Eurokodu

Eurokod 3, jak i inne normy europejskie, jest dokumentem niezwykle obszernym i skomplikowanym. Zawiera on wiele szczegółowych zapisów, wyjątków i specyficznych warunków, które mogą być trudne do poprawnej interpretacji, zwłaszcza dla mniej doświadczonych projektantów. Niewłaściwe zrozumienie lub pominięcie kluczowych fragmentów normy, szczególnie tych dotyczących specyficznych sytuacji projektowych, może prowadzić do błędów obliczeniowych, które podważają bezpieczeństwo konstrukcji. Dlatego tak ważne jest dogłębne studiowanie norm i, w razie wątpliwości, konsultowanie się z bardziej doświadczonymi kolegami lub ekspertami.

Zaniedbanie weryfikacji połączeń: Dlaczego węzły są najsłabszym ogniwem konstrukcji?

Często bagatelizowanym, a jednocześnie jednym z najistotniejszych elementów konstrukcji stalowej są połączenia, czyli węzły. To właśnie one są często najsłabszym ogniwem całego systemu, ponieważ przenoszą największe koncentracje naprężeń. Zaniedbanie ich prawidłowego zaprojektowania i weryfikacji, zgodnie z wytycznymi normy PN-EN 1993-1-8, może doprowadzić do przedwczesnego zniszczenia konstrukcji, nawet jeśli poszczególne elementy są odpowiednio wymiarowane. Należy pamiętać, że integralność całej konstrukcji zależy od wytrzymałości i poprawnego zachowania się wszystkich jej połączeń.

Checklista kluczowych kroków zweryfikuj swój projekt przed oddaniem

Przed ostatecznym oddaniem projektu konstrukcji stalowej, warto przejść przez krótką checklistę, która pomoże upewnić się, że wszystkie kluczowe aspekty zostały należycie zweryfikowane:

• Czy schemat statyczny dokładnie odzwierciedla rzeczywisty sposób pracy konstrukcji?
• Czy wszystkie rodzaje obciążeń zostały poprawnie zdefiniowane i uwzględnione?
• Czy właściwości materiałowe stali są zgodne z przyjętym gatunkiem i wymaganiami normy?
• Czy obliczenia nośności przekrojów na wszystkie rodzaje wytężeń (zginanie, ścinanie, ściskanie, rozciąganie) są poprawne?
• Czy przeprowadzono analizę stateczności globalnej elementów (wyboczenie, zwichrzenie)?
• Czy sprawdzone zostały dopuszczalne ugięcia i inne kryteria Stanu Granicznego Użytkowalności?
• Czy połączenia (węzły) zostały zaprojektowane zgodnie z PN-EN 1993-1-8 i czy ich nośność jest wystarczająca?
• Czy uwzględniono wszystkie wymagania Polskich Załączników Krajowych?
• Czy zastosowano odpowiednie współczynniki bezpieczeństwa dla oddziaływań i materiałów?
• Czy wyniki obliczeń są spójne z doświadczeniem i intuicją inżynierską?

Dlaczego ciągłe kształcenie i doświadczenie są ważniejsze niż najlepsze oprogramowanie?

Chociaż nowoczesne oprogramowanie do analizy konstrukcji jest potężnym narzędziem, które znacząco usprawnia pracę inżyniera, należy pamiętać, że samo w sobie nie gwarantuje sukcesu. Najlepsze oprogramowanie jest tylko narzędziem w rękach specjalisty. To głębokie zrozumienie zasad mechaniki budowli, znajomość przepisów i norm, a przede wszystkim zdobyte przez lata doświadczenie praktyczne, są absolutnie kluczowe dla podejmowania trafnych decyzji projektowych. Dlatego tak ważne jest ciągłe kształcenie, śledzenie nowinek technicznych i poszerzanie swojej wiedzy, aby stale rozwijać swoje kompetencje jako inżynier konstruktor.
