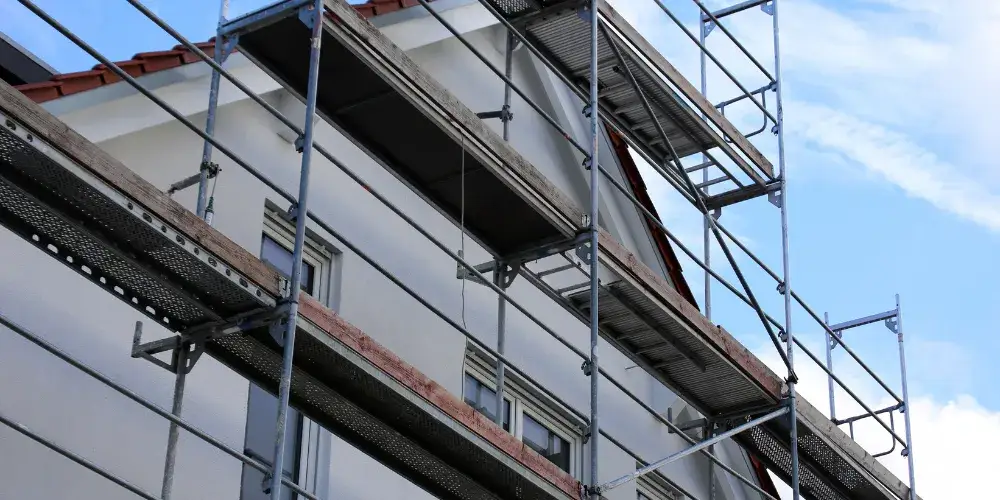

Poprzeczna belka rusztowania to kluczowy, poziomy element konstrukcyjny, który w branży budowlanej jest powszechnie znany pod nazwami rygiel lub leżnia. Jest to fundamentalny składnik, łączący pionowe słupy, czyli stojaki rusztowania. Bez tych elementów cała konstrukcja byłaby jedynie luźną zbieraniną pionowych rur, pozbawioną stabilności i zdolności do przenoszenia jakichkolwiek obciążeń. Moje doświadczenie pokazuje, że nawet najbardziej zaawansowane systemy rusztowań opierają się na prostocie i efektywności tych podstawowych połączeń.
Rygiel, leżnia, belka poprzeczna: jak poprawnie nazywać kluczowy element rusztowania?
W terminologii branżowej, określenia "rygiel", "leżnia" i "belka poprzeczna" odnoszą się do tego samego, niezwykle istotnego elementu konstrukcyjnego rusztowania. Jest to poziomy komponent, który stanowi integralną część każdej ramy lub modułu rusztowania, łącząc ze sobą pionowe stojaki. Bez niego cała konstrukcja traci swoją integralność i sztywność, stając się niebezpieczną.
Główne zadania rygla: więcej niż tylko poziome połączenie
Głównym zadaniem rygla jest zapewnienie sztywności i stabilności całej konstrukcji rusztowania. Działa on jak kręgosłup, który utrzymuje pionowe elementy w odpowiedniej odległości i zapobiega ich ugięciu czy przewróceniu. Ponadto, rygle odgrywają kluczową rolę w przenoszeniu obciążeń. Bezpośrednio przejmują ciężar z pomostów roboczych, na których pracują ludzie i składowane są materiały, a następnie przekazują te siły na stojaki, a dalej na fundamenty. Rygiel stanowi również niezbędną podstawę do montażu samych pomostów, poręczy bezpieczeństwa oraz burt przypodłogowych, które chronią przed upadkiem narzędzi i materiałów z wysokości. Bez solidnych, prawidłowo zamontowanych rygli, konstrukcja rusztowania jest niestabilna i grozi katastrofą budowlaną.
- Zapewnienie sztywności i stabilności całej konstrukcji.
- Przenoszenie obciążeń z pomostów roboczych na stojaki.
- Stanowienie podstawy do montażu pomostów, poręczy i burt przypodłogowych.

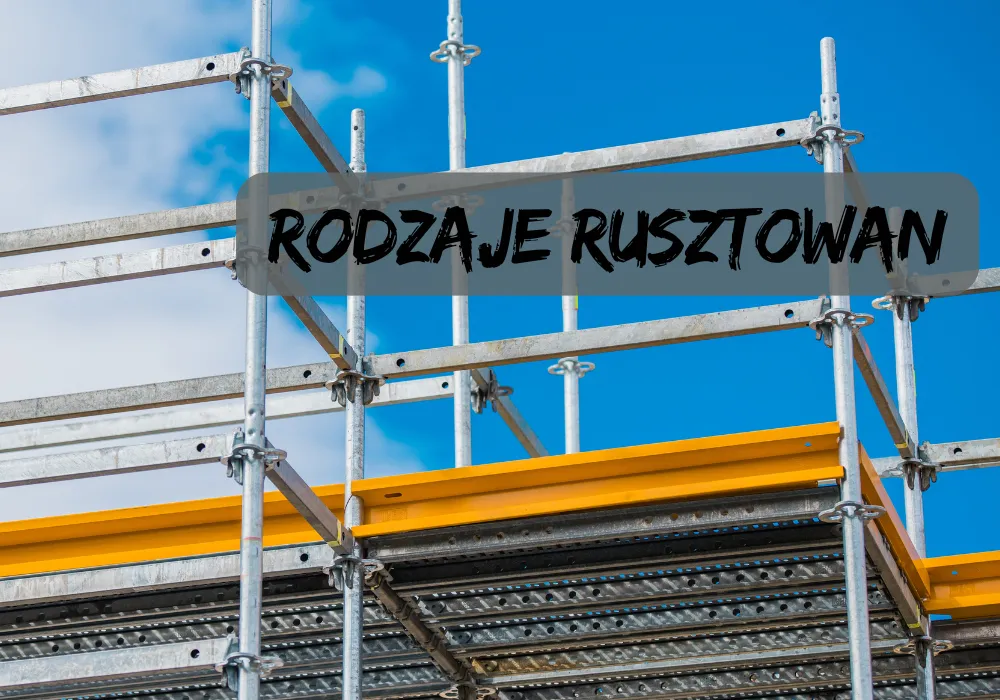

Rodzaje rygli w rusztowaniach: jak rozpoznać i do czego służą?
Rygiel poziomy: fundament każdego pola roboczego
Rygiel poziomy to najbardziej podstawowy i najczęściej spotykany typ belki poprzecznej. Jego głównym zadaniem jest łączenie dwóch stojaków rusztowania, tworząc w ten sposób tzw. "pole" konstrukcji. To właśnie długość i liczba rygli poziomych w danym module decydują o jego wymiarach, a co za tym idzie o długości i szerokości dostępnych pól roboczych. Są one absolutnie kluczowe dla tworzenia stabilnej platformy roboczej.
Stężenie ukośne: cichy bohater w walce z siłami bocznymi
Choć często pomijane w podstawowych opisach, stężenia ukośne, czyli rygle montowane po przekątnej pola rusztowania, są niezwykle ważnym elementem konstrukcyjnym. Ich główną rolą jest dodatkowe usztywnienie całej struktury, co jest kluczowe w zabezpieczaniu rusztowania przed działaniem sił bocznych. Mowa tu przede wszystkim o parciu wiatru, które na dużych wysokościach może generować znaczące obciążenia. Stężenia ukośne działają jak system odciągów, zapobiegając deformacjom i potencjalnemu przewróceniu się konstrukcji.
O-rygiel kontra U-rygiel: który wybrać i od czego to zależy?
Wśród specjalistycznych belek poprzecznych wyróżniamy rygle pomostowe, które służą jako bezpośrednie podparcie dla samych pomostów. Dwa najpopularniejsze typy to O-rygle i U-rygle. O-rygle, zazwyczaj wykonane z rury, są typowe dla rusztowań modułowych i klinowych. Zostały zaprojektowane tak, aby idealnie współpracować z tradycyjnymi pomostami stalowymi lub aluminiowymi, zapewniając im stabilne oparcie. Z kolei U-rygle mają specyficzny, wyprofilowany kształt, który jest dopasowany do pomostów wyposażonych w haki typu U. Wybór między nimi zależy ściśle od systemu rusztowania, z którym pracujemy, oraz od typu używanych pomostów.
Specjalistyczne belki poprzeczne: rygle wzmocnione i podwójne do zadań specjalnych
W sytuacjach, gdy standardowe rygle mogą nie sprostać wymaganiom dotyczącym nośności na przykład przy przenoszeniu bardzo ciężkich materiałów lub w miejscach o podwyższonych obciążeniach dynamicznych stosuje się specjalistyczne belki poprzeczne. Mowa tu o ryglach wzmocnionych lub podwójnych, które dzięki swojej masywniejszej konstrukcji lub podwójnemu profilowi, oferują znacznie większą wytrzymałość i sztywność niż ich standardowe odpowiedniki.
Z czego wykonana jest solidna belka poprzeczna i jak to wpływa na bezpieczeństwo?
Stal ocynkowana ogniowo: złoty standard w produkcji rygli
Zdecydowana większość rygli rusztowaniowych produkowana jest ze stali konstrukcyjnej, najczęściej o gatunku S235. Jest to materiał o doskonałych właściwościach wytrzymałościowych, który jest w stanie sprostać dużym obciążeniom. Kluczowym elementem, który znacząco wpływa na trwałość i bezpieczeństwo użytkowania, jest cynkowanie ogniowe. Proces ten polega na zanurzeniu gotowych elementów stalowych w kąpieli roztopionego cynku, co tworzy grubą, jednolitą powłokę ochronną. Ta powłoka skutecznie zabezpiecza stal przed korozją, rdzewieniem i innymi szkodliwymi czynnikami atmosferycznymi. Dzięki temu rygle zachowują swoje właściwości mechaniczne przez wiele lat, nawet w trudnych warunkach budowlanych, co bezpośrednio przekłada się na niezawodność i bezpieczeństwo całej konstrukcji rusztowania.
Aluminium i inne materiały: kiedy warto rozważyć alternatywę?
Choć stal ocynkowana jest dominującym materiałem, w niektórych specyficznych zastosowaniach można spotkać rygle wykonane z aluminium. Jest to materiał znacznie lżejszy od stali, co może być jego główną zaletą w konstrukcjach, gdzie priorytetem jest minimalizacja ciężaru całego systemu, na przykład w rusztowaniach przejezdnych lub specjalistycznych konstrukcjach tymczasowych. Należy jednak pamiętać, że aluminium zazwyczaj oferuje mniejszą wytrzymałość niż stal, co ogranicza jego zastosowanie w standardowych, ciężkich konstrukcjach budowlanych.Na co zwrócić uwagę oceniając jakość wykonania rygla?
Oceniając jakość rygla, warto zwrócić uwagę na kilka kluczowych aspektów, które mają bezpośredni wpływ na bezpieczeństwo użytkowania:
- Jakość spawów: Spawy powinny być gładkie, jednolite i pozbawione wad, takich jak pęknięcia czy nadmierne wtopienia.
- Grubość i jednolitość warstwy cynku: Powłoka cynkowa powinna być równomiernie rozprowadzona na całej powierzchni elementu, bez widocznych ubytków czy miejsc niepokrytych cynkiem.
- Brak uszkodzeń mechanicznych: Rygiel nie powinien posiadać wgnieceń, zarysowań czy śladów deformacji, które mogłyby osłabić jego strukturę.
- Zgodność z wymiarami systemowymi: Zakończenia rygla (np. głowice, kliny) muszą być precyzyjnie wykonane, aby zapewnić prawidłowe i bezpieczne połączenie z innymi elementami systemu rusztowania.
- Oznaczenia producenta: Dobry rygiel powinien posiadać czytelne oznaczenia producenta i ewentualnie numer normy, co ułatwia identyfikację i potwierdzenie zgodności z przepisami.
Montaż rygli krok po kroku: kluczowe zasady dla maksymalnej stabilności
Kompatybilność systemowa: dlaczego nie można mieszać elementów różnych producentów?
To jest punkt, który często jest niedoceniany, a ma absolutnie kluczowe znaczenie dla bezpieczeństwa. Rygle, podobnie jak inne elementy rusztowań, są produkowane w ramach konkretnych systemów. Oznacza to, że ich zakończenia czyli miejsca, w których łączą się ze stojakami i innymi elementami są precyzyjnie dopasowane do specyfiki danego systemu. Niezależnie od tego, czy pracujemy z systemem Plettac, Layher, Rux, Bosta, czy też z popularnym systemem modułowym lub klinowym, rygle jednego producenta nie będą pasować do stojaków czy innych elementów innego systemu. Mieszanie elementów różnych producentów jest niedopuszczalne. Prowadzi to do nieprawidłowych połączeń, które mogą być luźne, niestabilne, a w skrajnych przypadkach mogą doprowadzić do awarii całej konstrukcji. Zawsze należy używać tylko oryginalnych, kompatybilnych elementów tego samego systemu.
Prawidłowe osadzenie i zabezpieczenie: technika montażu w systemach klinowych i ramowych
Kluczem do bezpieczeństwa jest bezwzględne przestrzeganie zasad montażu określonych w Dokumentacji Techniczno-Ruchowej (DTR) producenta danego systemu rusztowania. Każde połączenie rygla ze stojakiem musi być solidnie osadzone i prawidłowo zabezpieczone. W systemach klinowych oznacza to zazwyczaj wbicie klina, który blokuje rygiel w odpowiednim gnieździe stojaka. W systemach ramowych połączenia mogą być realizowane za pomocą śrub lub innych mechanizmów. Niezależnie od systemu, podstawowe zasady są podobne:
- Pełne osadzenie: Rygiel musi być włożony do końca w odpowiednie gniazdo lub otwór w stojaku.
- Zabezpieczenie: Połączenie musi być zablokowane za pomocą dedykowanego elementu (np. klina, śruby, zapadki).
- Brak luzów: Połączenie powinno być stabilne, bez widocznych luzów czy możliwości przemieszczania się elementu.
- Użycie sprawnego sprzętu: Należy używać tylko rygli i elementów mocujących, które nie są uszkodzone, zdeformowane ani skorodowane.
- Zgodność z DTR: Montaż musi odbywać się ściśle według instrukcji producenta.
Najczęstsze błędy, których należy unikać, to:
- Niepełne osadzenie rygla w stojaku.
- Brak lub nieprawidłowe zabezpieczenie połączenia (np. nie wciśnięty klin).
- Użycie uszkodzonych lub zdeformowanych rygli.
- Mieszanie elementów różnych systemów rusztowań.
- Montaż niezgodny z DTR producenta.
Pamiętajmy, że nawet drobne zaniedbanie na etapie montażu może mieć katastrofalne skutki. Precyzja i dokładność to podstawa.
Wymagania prawne i normy w Polsce: co musisz wiedzieć o ryglach, aby działać legalnie?
Normy PN-EN 12810 i PN-EN 12811: co mówią o belkach poprzecznych?
W Polsce, podobnie jak w całej Unii Europejskiej, bezpieczeństwo rusztowań jest regulowane przez szereg norm technicznych. Kluczowe dla elementów takich jak rygle są normy europejskie, które zostały wdrożone jako polskie normy PN-EN. Należą do nich przede wszystkim:
- PN-EN 12810 (części 1 i 2): Dotyczy rusztowań elewacyjnych z elementów prefabrykowanych. Określa ona ogólne wymagania dotyczące projektowania, materiałów, wytrzymałości i badań elementów składowych rusztowań, w tym belek poprzecznych.
- PN-EN 12811 (części 1-4): Dotyczy tymczasowych konstrukcji stosowanych na placu budowy, w tym rusztowań. Ta norma precyzuje wymagania dotyczące nośności, stabilności, bezpieczeństwa użytkowania oraz metody obliczeń i badań.
Normy te określają m.in. wymagania dotyczące materiałów, wymiarów, dopuszczalnych obciążeń, a także metody badań, którym muszą poddać się producenci, aby ich wyroby mogły być dopuszczone do użytku. Zrozumienie tych norm jest kluczowe dla zapewnienia zgodności z prawem i bezpieczeństwa na budowie.
Rola Dokumentacji Techniczno-Ruchowej (DTR) w codziennej pracy
Każdy system rusztowań, a co za tym idzie każdy jego element, w tym rygle, musi posiadać Dokumentację Techniczno-Ruchową (DTR). Jest to podstawowy dokument wydawany przez producenta, który zawiera wszystkie niezbędne informacje dotyczące prawidłowego montażu, użytkowania, konserwacji i demontażu danego systemu. DTR jest absolutnie kluczowa dla każdego, kto pracuje z rusztowaniami. Znajdują się w niej szczegółowe instrukcje dotyczące sposobu łączenia elementów, dopuszczalnych obciążeń, zasad bezpieczeństwa oraz wymagań dotyczących przeglądów. Ignorowanie DTR jest jednym z najczęstszych i najbardziej niebezpiecznych błędów popełnianych na budowach.
Kontrola i odbiór techniczny: kto odpowiada za sprawdzenie poprawności montażu rygli?
Zanim rusztowanie zostanie dopuszczone do użytku, musi przejść odbiór techniczny. Jest to formalna procedura, której celem jest sprawdzenie, czy konstrukcja została zmontowana zgodnie z projektem, DTR producenta oraz obowiązującymi przepisami i normami. Odpowiedzialność za przeprowadzenie odbioru technicznego spoczywa na osobie posiadającej odpowiednie uprawnienia zazwyczaj jest to kierownik budowy, inspektor nadzoru lub wyznaczony pracownik posiadający kwalifikacje do sprawdzania rusztowań. Podczas odbioru weryfikowana jest poprawność montażu wszystkich elementów, w tym prawidłowe osadzenie i zabezpieczenie każdego rygla, stabilność całej konstrukcji oraz zgodność z dokumentacją projektową. Dopiero po pozytywnym odbiorze technicznym rusztowanie może zostać legalnie oddane do użytku.Jak wybrać odpowiednie rygle do swojego projektu? Praktyczne wskazówki
Analiza obciążeń: jak dopasować nośność rygli do planowanych prac?
Wybór odpowiednich rygli zaczyna się od dokładnej analizy przewidywanych obciążeń. Musimy zastanowić się, jakie zadania będą wykonywane na rusztowaniu. Czy będą to prace elewacyjne z użyciem lekkich narzędzi, czy też składowanie ciężkich materiałów budowlanych, takich jak pustaki czy elementy betonowe? Czy na rusztowaniu będzie pracował ciężki sprzęt? Odpowiedzi na te pytania pozwolą nam określić, jakie obciążenia będą przenosić rygle. Następnie, na podstawie danych z DTR producenta i norm, należy dobrać rygle o odpowiedniej klasie nośności. W przypadku wątpliwości lub gdy przewidywane obciążenia są wysokie, zawsze warto rozważyć zastosowanie rygli wzmocnionych lub skonsultować się z projektantem rusztowań.
Długość rygla a szerokość pomostu roboczego: kluczowe zależności
Długość rygla ma bezpośredni wpływ na wymiary pola roboczego rusztowania. Standardowe rygle poziome łączą stojaki w określonych odstępach, tworząc przestrzeń, na której montowane są pomosty. Długość rygla decyduje więc o tym, jak szerokie i długie będą pola robocze. W nazewnictwie handlowym często spotykamy się z oznaczeniami typu "Rygiel stalowy 3,07m" lub "U-rygiel 0,73m". Te liczby oznaczają długość elementu w metrach. Wybór odpowiedniej długości rygla jest kluczowy nie tylko dla stworzenia wystarczającej przestrzeni roboczej, ale także dla zapewnienia stabilności konstrukcji i prawidłowego dopasowania do szerokości stosowanych pomostów. Należy pamiętać, że pomosty muszą być odpowiednio podparte przez rygle na całej swojej długości.
Zakup czy wynajem? Co się bardziej opłaca w kontekście belek poprzecznych?
Decyzja o zakupie czy wynajmie rygli, podobnie jak całych systemów rusztowaniowych, zależy od wielu czynników:
- Częstotliwość użytkowania: Jeśli planujesz regularnie korzystać z rusztowań na różnych budowach, zakup może być bardziej opłacalny w dłuższej perspektywie. W przypadku jednorazowych lub rzadkich zastosowań, wynajem jest zazwyczaj korzystniejszy.
- Skala projektu: Duże, wieloletnie projekty mogą uzasadniać zakup, podczas gdy mniejsze roboty lepiej realizować w systemie wynajmu.
- Koszty początkowe i bieżące: Zakup wiąże się z dużym wydatkiem początkowym, ale eliminuje bieżące koszty wynajmu. Wynajem wymaga mniejszych nakładów początkowych, ale generuje stałe opłaty.
- Magazynowanie i konserwacja: Posiadając własne rygle, musisz zapewnić im odpowiednie miejsce do przechowywania i dbać o ich stan techniczny.
- Dostępność specyficznych typów: Czasami potrzebujesz bardzo specyficznych typów rygli, które mogą być trudniej dostępne w wypożyczalniach.
