Przy łączeniu kabla 4-żyłowego z wtyczką 5-bolcową najważniejsze nie są same śrubki, tylko zgodność funkcji żył z tym, czego wymaga odbiornik. W instalacjach siłowych łatwo pomylić neutralny, ochronny i stary przewód PEN, a to już nie jest drobna omyłka, tylko realny problem bezpieczeństwa. Pokażę, kiedy takie połączenie ma sens, jak rozpoznać przewody i co wybrać, gdy osprzęt po prostu do siebie nie pasuje.
Najpierw ustal funkcję żył, a dopiero potem wybieraj wtyczkę
- Wtyczka 5-bolcowa w standardzie IEC 60309 to zwykle układ 3P+N+PE.
- 4-żyłowy kabel może pasować tylko wtedy, gdy odbiornik nie potrzebuje neutralnego albo masz układ do modernizacji z PEN.
- Nie łączy się N z PE we wtyczce i nie zgaduje po samym kolorze izolacji.
- Jeśli urządzenie wymaga pełnych 5 żył, najprościej wymienić przewód na 5-żyłowy.
- Po montażu trzeba sprawdzić ciągłość PE, odciążenie kabla i kolejność faz.
Najpierw sprawdź, czy pięciobolcowy osprzęt jest tu właściwym wyborem

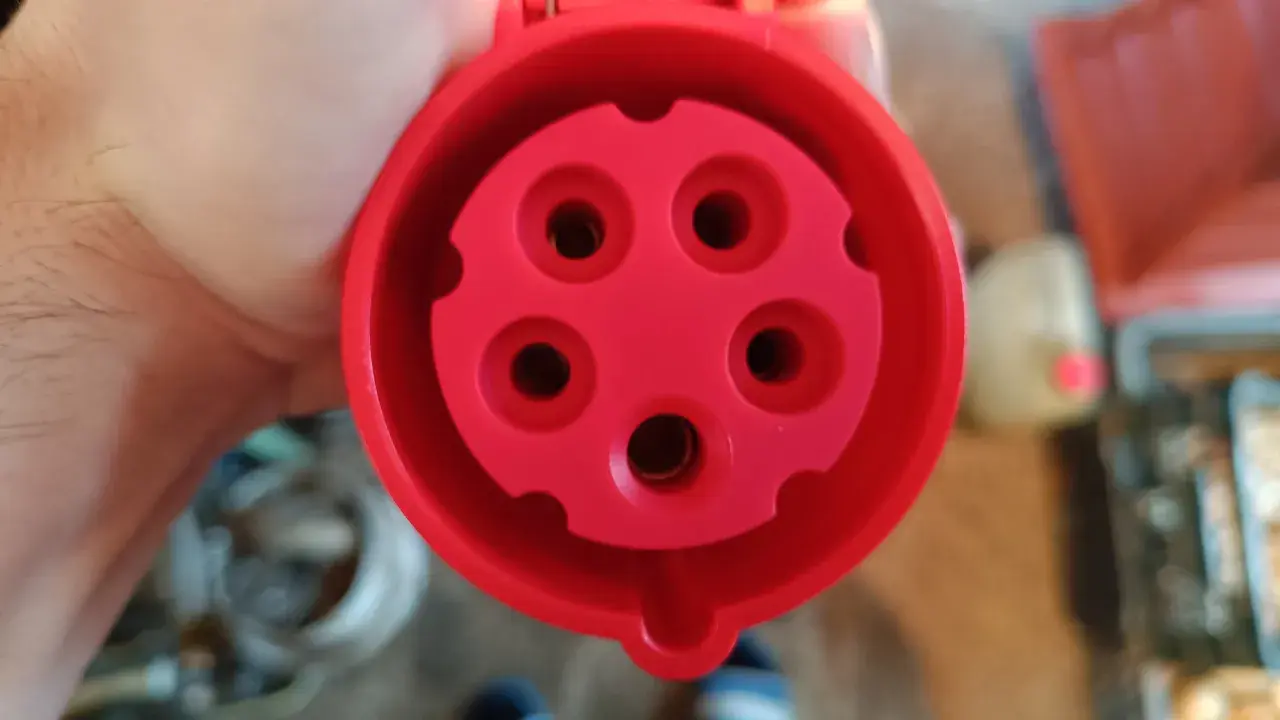

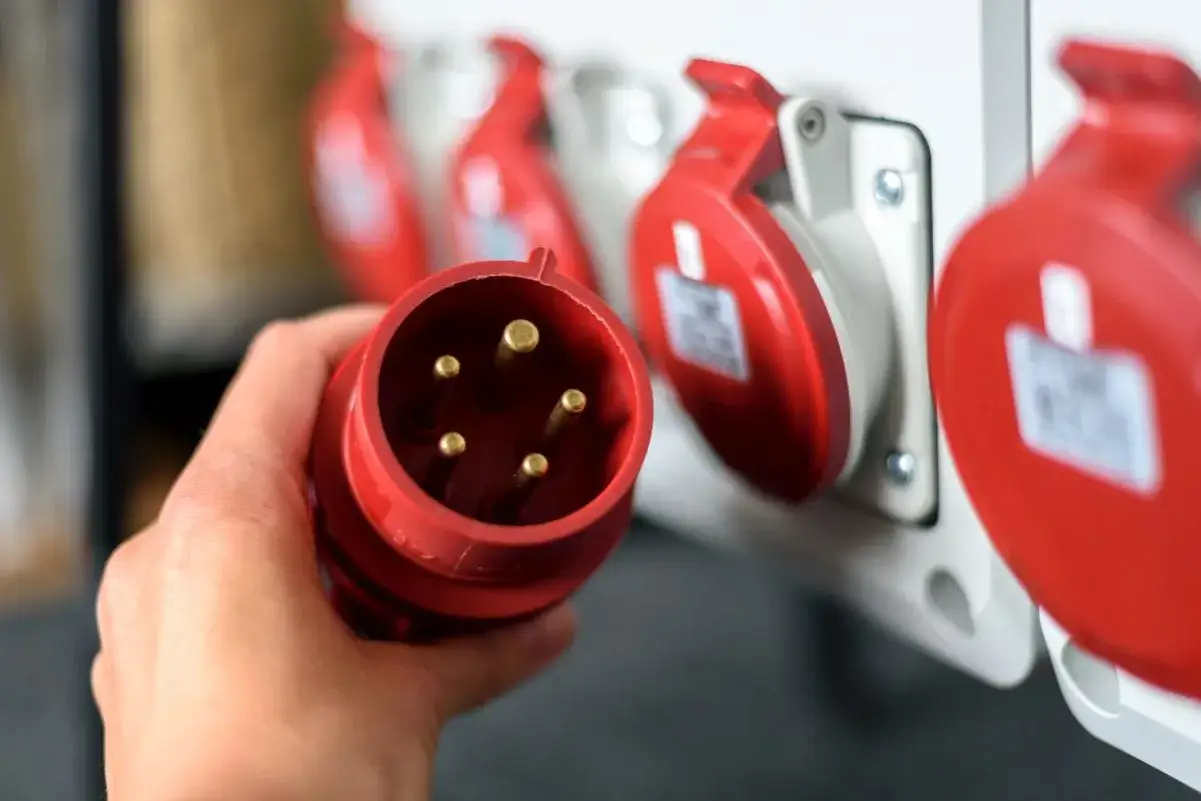

W praktyce pięciobolcowa wtyczka siłowa to najczęściej złącze 3P+N+PE, czyli trzy fazy, neutralny i ochronny. Z kolei wersja 4-stykowa zwykle służy układowi 3P+PE, bez przewodu neutralnego. To rozróżnienie jest ważniejsze niż sama liczba żył w kablu, bo 4 żyły mogą oznaczać zupełnie różne układy. W budownictwie i warsztatach najczęściej spotykam osprzęt 16 A i 32 A, ale zasada pozostaje taka sama: najpierw patrzy się na funkcję przewodów, a dopiero później na obudowę wtyczki.
| Wariant kabla | Co oznacza | Czy pasuje do 5-bolcowej wtyczki | Co bym zrobił |
|---|---|---|---|
| 3L + PE | Trzy fazy i przewód ochronny, bez neutralnego | Tylko jeśli odbiornik nie potrzebuje N | Najczęściej dobrałbym wtyczkę 4-stykową 3P+PE |
| 3L + N | Trzy fazy i neutralny, bez ochronnego | Nie | Dołożyłbym PE albo wymienił kabel |
| 3L + PEN | Stary układ z przewodem wspólnym dla funkcji ochronnej i neutralnej | Nie bez modernizacji | Rozdzieliłbym PEN w odpowiednim punkcie instalacji, nie we wtyczce |
| 5 żył | Pełny układ 3P+N+PE | Tak | To jest najbardziej naturalny wariant dla wtyczki 5-bolcowej |
Jeżeli po tej tabeli nadal nie wiadomo, która żyła jest którą, nie przechodzę dalej bez identyfikacji przewodów i oznaczeń na osprzęcie. W elektryce zgadywanie bywa najdroższym skrótem.
Jak rozpoznać żyły bez zgadywania po kolorach
Ja zawsze zaczynam od oznaczeń na kablu i schematu na obudowie, a dopiero potem patrzę na kolory. W nowych przewodach zielono-żółty to PE, niebieski to N, a brązowy, czarny i szary najczęściej oznaczają fazy L1, L2 i L3. W starszych kablach nie zakładałbym tego automatycznie, bo w instalacjach i przedłużaczach z budowy wciąż trafiają się przeróbki sprzed wielu lat.
- sprawdź oznaczenia na korpusie wtyczki: L1, L2, L3, N, PE lub symbol uziemienia,
- odczytaj tabliczkę znamionową odbiornika,
- sprawdź, czy na schemacie producent przewidział neutralny,
- nie zakładaj, że czwarta żyła w 4-żyłowym kablu jest zawsze PE,
- jeśli masz wątpliwość, użyj pomiaru ciągłości przy odłączonym zasilaniu, a nie próby „na oko”.
Po tej weryfikacji zwykle wychodzi, czy problemem jest brak neutralnego, brak ochronnego, czy stary układ PEN. I właśnie od tego zależy, czy w ogóle ma sens montować pięciobolcową wtyczkę, czy lepiej od razu dobrać inny osprzęt.
Kiedy cztery żyły wystarczą, a kiedy to po prostu zły zestaw
Tu najczęściej rozstrzyga się cały problem. Jeśli odbiornik pracuje na trzech fazach i nie potrzebuje przewodu neutralnego, kabel 4-żyłowy może wystarczyć, ale sensowniejsza będzie wtedy wtyczka 4-stykowa 3P+PE. Jeśli urządzenie potrzebuje N, a masz tylko cztery żyły, to już nie jest drobne uproszczenie, tylko brak jednego z torów zasilania.
- 3P+PE - możliwe tylko wtedy, gdy urządzenie nie korzysta z neutralnego; w praktyce lepiej dobrać 4-stykowy osprzęt.
- 3P+N - brak przewodu ochronnego; w metalowym osprzęcie to zła konfiguracja i trzeba ją poprawić.
- 3P+PEN - stary układ, który należy rozdzielić w odpowiednim punkcie instalacji, a nie we wtyczce.
PEN to jeden przewód pełniący jednocześnie funkcję ochronną i neutralną. W praktyce przeróbka wtyczki nie jest miejscem na taki rozdział; robi się go w rozdzielnicy albo w innym punkcie instalacji przewidzianym do tego przez projekt i warunki sieci. Jeśli tego nie potwierdzisz, lepiej zatrzymać się przed montażem.
Jak podłączyć wtyczkę krok po kroku, gdy konfiguracja naprawdę się zgadza
Jeżeli schemat urządzenia i typ kabla są zgodne, sama praca jest prosta, ale wymaga dyscypliny. Ja robię to zawsze w tej samej kolejności, bo przy osprzęcie przemysłowym chaos kończy się luzującym przewodem albo źle zapiętą ochroną.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem.
- Rozkręć wtyczkę i przeprowadź przewód przez dławik lub odciążenie kabla jeszcze przed podłączeniem żył.
- Zdejmij izolację tylko na tyle, żeby przewody dochodziły do zacisków bez naprężenia.
- Jeśli przewód jest linką, załóż tulejki kablowe, bo śruba lepiej trzyma wtedy pojedynczy, sprasowany koniec niż rozczochraną linkę.
- Podłącz L1, L2 i L3 do zacisków fazowych, zielono-żółty do PE, a N tylko wtedy, gdy urządzenie go wymaga.
- Dokręć zaciski zgodnie z instrukcją producenta, sprawdź odciążenie kabla i zamknij obudowę.
- Na końcu sprawdź ciągłość PE i, przy silniku, kolejność faz.
Jeżeli odbiornik pracuje jako 3P+PE i producent dopuszcza taki wariant osprzętu, zacisk N pozostaje niewykorzystany. Tego zacisku nie mostkuję z PE i nie traktuję jako „miejsca do zagospodarowania”, bo właśnie w tym miejscu najłatwiej zrobić błąd, którego później nie widać gołym okiem. Jeśli po pierwszym uruchomieniu kierunek obrotów jest zły, zamienia się dwie fazy, a nie rusza przewodu ochronnego.
Najczęstsze błędy, które później wracają jako awaria albo zagrożenie
W takich przeróbkach powtarza się kilka pomyłek. Część z nich daje objaw od razu, część wychodzi dopiero po czasie, gdy zaciski się grzeją albo kabel zaczyna pracować w dławiku.
- Łączenie N z PE w samej wtyczce. To najgorszy skrót myślowy przy układach z różnicówką.
- Dobieranie przewodu po kolorze, a nie po funkcji żył.
- Brak odciążenia kabla, przez co po kilku zgięciach śruby się luzują.
- Brak tulejek na linkach i poszarpane końcówki pod zaciskiem.
- Zostawienie przewodu ochronnego „na później” albo poza zaciskiem.
- Uruchomienie bez sprawdzenia kolejności faz i ciągłości PE.
W nowoczesnej instalacji taki błąd potrafi od razu wybić RCD, ale nie liczyłbym na to jako na zabezpieczenie. Różnicówka ma chronić, nie ratować źle zrobione połączenie. Jeśli wszystko ma działać bez niespodzianek, połączenie musi być poprawne samo w sobie.
Co wybrać zamiast improwizacji, gdy brakuje jednej żyły
Jeżeli widzę, że przewód i wtyczka do siebie nie pasują, wolę zmienić elementy instalacji niż „dopasowywać” je na siłę. To zwykle oszczędza czas, nerwy i późniejsze poprawki.
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Wtyczka 4-stykowa 3P+PE | Urządzenie nie potrzebuje neutralnego | Najbardziej logiczny dobór osprzętu | Wymaga dopasowanego gniazda po drugiej stronie |
| Przewód 5-żyłowy | Urządzenie wymaga N i PE | Zgodność z typową wtyczką 5-bolcową | Wymaga wymiany kabla lub odcinka przewodu |
| Rozdział PEN w instalacji | Stary układ TN-C lub TN-C-S | Porządkuje ochronę i zgodność układu | To praca dla elektryka, nie dla szybkiej przeróbki |
Z mojego doświadczenia najwięcej czasu oszczędza nie „dopasowanie za wszelką cenę”, tylko uczciwy wybór właściwego osprzętu. W elektryce banalne decyzje zwykle są najlepsze, bo zostawiają najmniej miejsca na późniejszy problem.
Trzy kontrole, które robię przed zamknięciem obudowy
Zanim skręcę wtyczkę do końca, sprawdzam jeszcze trzy rzeczy. To prosty nawyk, ale w praktyce oddziela montaż pewny od montażu tylko „na oko”.
- zgodność funkcji żył z oznaczeniami na wtyczce i urządzeniu,
- ciągłość przewodu ochronnego od zacisku do obudowy,
- pewne odciążenie kabla i brak naprężenia na zaciskach.
Jeśli choć jedna z tych rzeczy się nie zgadza, nie zamykam tematu na siłę. W przypadku instalacji siłowych lepiej poświęcić dodatkowe 10 minut na weryfikację niż później szukać przyczyny przegrzewania, wybijania zabezpieczeń albo uszkodzenia urządzenia. Gdy masz wątpliwość co do PEN, neutralnego albo doboru właściwego standardu wtyczki, najrozsądniej zatrzymać się przed montażem i zlecić to elektrykowi z uprawnieniami.
