W domofonie najwięcej problemów zaczyna się tam, gdzie kolor przewodu wygląda „oczywiście”, ale jego funkcja już wcale nie jest oczywista. Ten tekst porządkuje temat kolorów kabli, pokazuje jak czytać schemat, jak rozpoznać żyły bez zgadywania i kiedy lepiej zaufać instrukcji niż własnej intuicji. Dorzucam też praktyczne wskazówki z perspektywy montażu, bo przy domofonach liczy się nie tylko poprawne podłączenie, ale i to, czy instalacja będzie działać bez szumu, trzasków i przypadkowego otwierania furtki.
Najważniejsze rzeczy, które warto sprawdzić przed podłączeniem
- Nie ma jednego uniwersalnego kodu kolorów dla wszystkich domofonów, więc sam kolor izolacji nie wystarcza do identyfikacji funkcji.
- W instalacjach analogowych spotyka się układy 2-, 4-, 5- i 6-żyłowe, a w cyfrowych często liczy się magistrala i biegunowość, nie barwa przewodu.
- W starszych budynkach kolory żył bywają przypadkowe, zwłaszcza po remontach i wymianach unifonu.
- Najpewniejsza metoda to instrukcja producenta, zdjęcie starego podłączenia i pomiar multimetrem.
- Przy błędnym przepięciu najczęściej pojawiają się problemy z dźwiękiem, brakiem wywołania albo niedziałającym otwieraniem furtki.
- Jeśli masz instalację cyfrową lub wideodomofon, dokumentacja modelu ma większe znaczenie niż domowe „standardy” kolorów.

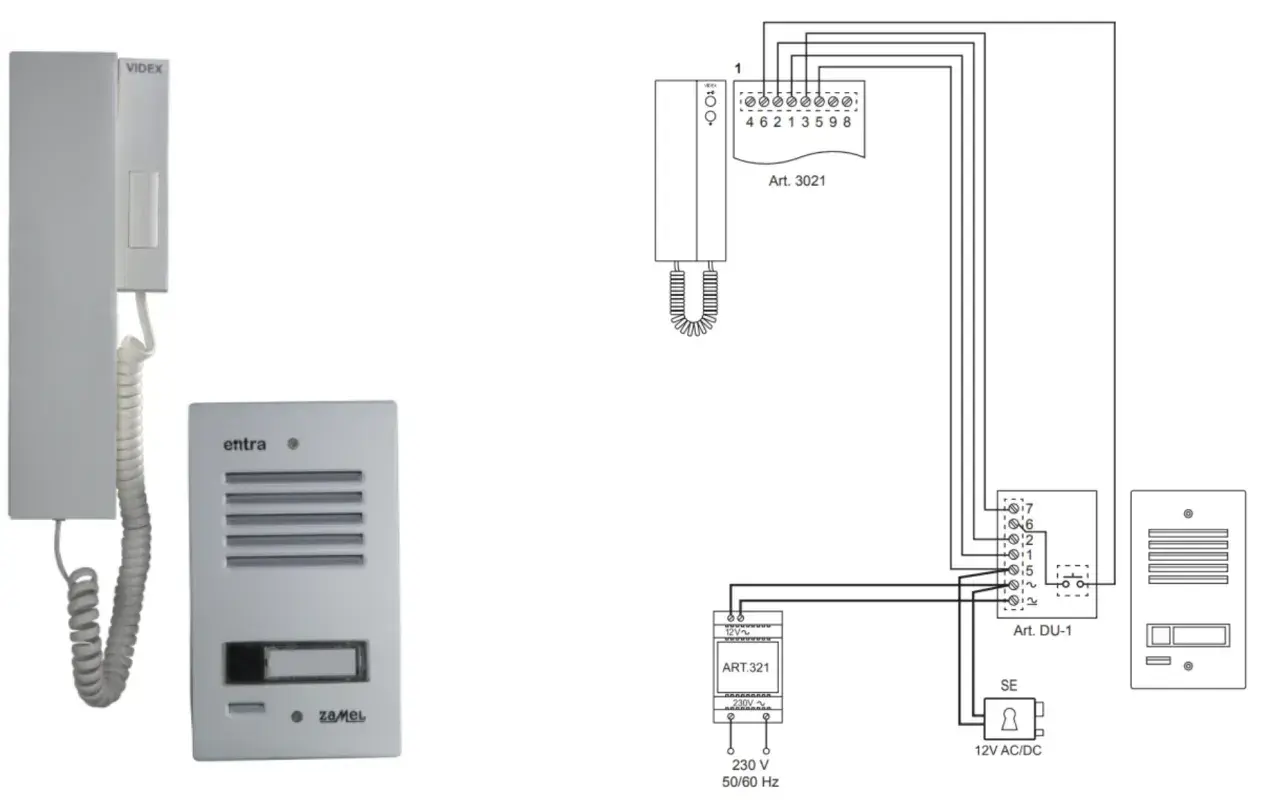

Jak czytać schemat i dlaczego sam kolor izolacji nie wystarcza
W instalacjach 230 V kolory przewodów są opisane normami, ale domofon to zwykle osobny, niskonapięciowy układ sterowania. I właśnie tu zaczyna się pułapka: w wielu systemach kolor pomaga, lecz nie daje gwarancji, bo producenci stosują własne oznaczenia, a w starszych budynkach ktoś mógł już wcześniej przepiąć żyły po swojemu.
Ja zawsze zaczynam od jednego założenia: kolor jest wskazówką, nie dowodem. W praktyce schemat podłączenia domofonu i kolory kabli trzeba czytać razem z oznaczeniami zacisków, opisem unifonu i typem instalacji. W jednym modelu ta sama barwa może oznaczać mikrofon, w innym wywołanie, a w cyfrowym systemie dwie żyły mogą przenosić kilka sygnałów naraz.
Warto też rozróżnić trzy rzeczy: kolor przewodu, funkcję przewodu i oznaczenie na zacisku. To nie zawsze jest to samo. Jeśli masz tylko jeden z tych elementów, łatwo o błąd. Jeśli masz wszystkie trzy, instalacja robi się dużo bardziej przewidywalna. I właśnie dlatego przed dotknięciem śrub zaciskowych lepiej zrobić zdjęcie, niż liczyć na pamięć.
Ten punkt prowadzi prosto do kolejnego pytania: jakie układy przewodów spotyka się najczęściej i czego realnie można się po nich spodziewać.
Jakie układy przewodów spotyka się najczęściej
Najwięcej zamieszania powstaje wtedy, gdy ktoś zakłada, że każdy domofon działa tak samo. W praktyce układ zależy od technologii i wieku instalacji. W jednym z analogowych zestawów producenci opisują linię dwuprzewodową, która przenosi wywołanie, mowę i sterowanie zaczepem. W innych systemach funkcje są rozdzielone na więcej żył, co ułatwia identyfikację, ale tylko wtedy, gdy ktoś wcześniej trzymał się dokumentacji.
| Typ instalacji | Ile żył zwykle spotkasz | Co to oznacza w praktyce | Na co uważać |
|---|---|---|---|
| Analog 2-żyłowy | 2 | Jedna para obsługuje kilka funkcji naraz | Bardziej liczy się zgodność z zaciskami i polaryzacja niż sam kolor |
| Analog wielożyłowy | 4-6 | Funkcje są rozdzielone na osobne żyły | Kolory bywają pomocne, ale nie są uniwersalne między markami |
| Cyfrowy 2-żyłowy | 2 | Magistrala i adresowanie są ważniejsze niż barwa przewodu | Trzeba zachować właściwą biegunowość i ustawienia unifonu |
| Wideodomofon | 2-4+ | Często dochodzi zasilanie, tor audio, wideo i sterowanie | Sprawdź wymagany przekrój przewodu i dopuszczalną długość trasy |
W praktyce najczęściej spotykam instalacje 4-, 5- i 6-żyłowe w starszych domach jednorodzinnych oraz rozwiązania 2-żyłowe w nowszych układach cyfrowych. Przy takich systemach naprawdę nie opłaca się zgadywać na podstawie samego koloru, bo dwa identycznie wyglądające przewody mogą robić zupełnie różne rzeczy. To właśnie dlatego następny krok powinien być bardziej techniczny niż „na czuja”.
Jeśli instalacja ma być poprawna od razu, trzeba przejść od ogólnego schematu do konkretnej identyfikacji żył.
Jak rozpoznać żyły krok po kroku
Najbezpieczniej działa metoda, którą stosuje się też przy innych instalacjach niskonapięciowych: najpierw zabezpieczenie, potem identyfikacja, dopiero na końcu podłączenie. Sama kolejność ma znaczenie, bo błędy w domofonie często nie kończą się od razu uszkodzeniem sprzętu, ale za to skutecznie psują dźwięk, wywołanie albo sterowanie elektrozaczepem.
- Odłącz zasilanie domofonu lub zasilacza.
- Zrób zdjęcie starego podłączenia, zanim ruszysz jakikolwiek przewód.
- Oznacz żyły taśmą lub markerem, nawet jeśli kolory wydają się oczywiste.
- Sprawdź oznaczenia zacisków w instrukcji konkretnego modelu.
- Jeśli masz miernik, sprawdź ciągłość przewodów i upewnij się, że para naprawdę prowadzi tam, gdzie myślisz.
- Podłączaj po jednej funkcji i testuj ją od razu, zamiast wpinać wszystko naraz.
Jeżeli wymieniasz tylko unifon, a stary jeszcze działał, możesz potraktować jego podłączenie jako punkt odniesienia. Ja jednak nie uznaję tego za dowód poprawności, tylko za skrót roboczy. W starych mieszkaniach i kamienicach bywa tak, że poprzedni montaż był już prowizorką, a wtedy kopiowanie układu błędów daje tylko nową wersję starego problemu.
Na poziomie kolorów można się posłużyć orientacyjnym podziałem, ale wyłącznie jako mapą pomocniczą:
- czerwony - zwykle zasilanie lub plus;
- czarny - zwykle masa lub minus;
- biały - często tor audio lub mikrofon;
- zielony - często głośnik, rozmowa albo linia sterująca;
- niebieski - bywa używany do otwierania, wywołania albo funkcji dodatkowej;
- żółty - często rezerwa, druga funkcja lub dodatkowa żyła sygnałowa.
To nie jest uniwersalny standard, tylko praktyczny punkt startowy. Jeśli po tej liście zaczynasz mieć wątpliwości, to dobrze - właśnie o to chodzi. Lepiej sprawdzić dwa razy niż później szukać przyczyny tego, że unifon dzwoni, ale nie otwiera albo otwiera, ale nie słychać rozmowy. Z tego miejsca łatwo przejść do najczęstszych błędów, bo właśnie tam najczęściej leży przyczyna awarii.
Najczęstsze błędy przy podłączaniu domofonu
W domofonach błędy są dość przewidywalne, co paradoksalnie ułatwia diagnozę. Zwykle wynikają z pośpiechu, zaufania do koloru przewodu albo pominięcia instrukcji modelu. W praktyce nie trzeba wielkiej awarii, żeby system przestał działać sensownie - czasem wystarczy jedna źle wpięta żyła.
| Objaw | Najczęstsza przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Brak dzwonka | Źle podłączona żyła wywołania albo przerwa w obwodzie | Zacisk wywołania, ciągłość przewodu, zgodność z instrukcją |
| Nie działa rozmowa | Pomyłka na torze audio lub zamiana żył | Mikrofon, głośnik, kolejność zacisków |
| Furtka się nie otwiera | Problem z przewodem zaczepu, zasilaniem albo sterowaniem | Obwód elektrozaczepu, zasilacz, przycisk otwierania |
| Szumy, trzaski, przerywanie | Luźny styk, zbyt długi przewód albo za mały przekrój | Dokręcenie zacisków, jakość połączeń, długość trasy kablowej |
Najgorszy błąd to ten, który wygląda niewinnie: „podłączę jak było, tylko zamienię ten jeden przewód”. W domofonie to potrafi wystarczyć, by układ działał częściowo i przez to wprowadzał w błąd. Gorsza wersja tego samego problemu to instalacja wielożyłowa, gdzie ktoś zostawia przewody bez opisania i po miesiącu już nikt nie pamięta, co było czym.
Warto też pamiętać o długości przewodu. W dokumentacjach producentów pojawia się czasem zalecenie przewodu dwużyłowego o przekroju ponad 0,5 mm², a przy dłuższych trasach trzeba już uważać szczególnie. Jeśli instalacja zbliża się do około 200 m albo prowadzi obok innych kabli, nie zakładaj, że „jakoś będzie” - to zwykle kończy się problemami z jakością sygnału. Z takich błędów wynika kolejna rzecz: w wielu systemach ważniejsza od koloru jest sama dokumentacja modelu.
Kiedy schemat producenta jest ważniejszy niż kolor izolacji
Im bardziej nowoczesny system, tym mniej opłaca się patrzeć na przewód jak na uniwersalny kod. W systemach cyfrowych i wideodomofonach kolor bywa tylko oznaczeniem pomocniczym, bo znaczenie mają magistrala, adresowanie, biegunowość, a czasem także zwory konfiguracyjne. W praktyce to oznacza, że dwa identyczne domofony mogą być podłączone zupełnie inaczej, jeśli pochodzą z różnych serii.
Ja w takich sytuacjach robię prosty test: jeśli dokumentacja pokazuje konkretne zaciski, trzymam się zacisków. Jeśli unifon ma opisy L+ i L-, pracuję z nimi, a nie z domniemanym „czerwony do plusa, niebieski do zamka”. W jednym z popularnych układów cyfrowych dwie żyły pracują jako magistrala, a unifony można dołączać w dowolnym miejscu, pod warunkiem zachowania właściwej biegunowości. To bardzo wygodne rozwiązanie, ale tylko wtedy, gdy nie próbujesz narzucić mu starych, analogowych nawyków.
Są trzy sytuacje, w których dokumentacja wygrywa z kolorem bez dyskusji:
- gdy instalacja jest cyfrowa i działa na magistrali dwuprzewodowej;
- gdy wymieniasz unifon na inny model niż poprzedni;
- gdy masz blok, kamienicę albo starszą instalację po kilku remontach.
W takich układach kolor może być mylący, a czasem wręcz przypadkowy. Jeśli ktoś wcześniej dołożył złączki, przedłużki albo naprawiał instalację „na szybko”, to prosty schemat z internetu przestaje mieć sens. I właśnie dlatego na końcu najważniejszy jest już nie sam schemat, tylko to, co sprawdzisz po montażu.
Ostatni test przed zamknięciem obudowy
Po podłączeniu domofonu nie zamykam od razu obudowy. Zamiast tego robię krótki test funkcjonalny, bo to oszczędza najwięcej czasu. Lepiej poprawić jedną śrubkę teraz niż wracać do całego panelu po pierwszym sygnale, że coś nie działa.
- Sprawdź, czy dzwonek wywołania działa z kasety zewnętrznej.
- Przetestuj rozmowę w obie strony.
- Upewnij się, że przycisk otwierania faktycznie zwalnia elektrozaczep.
- Sprawdź, czy żaden przewód nie wysuwa się z zacisku po lekkim pociągnięciu.
- Zobacz, czy odsłonięta miedź nie dotyka sąsiednich żył.
- Jeśli system ma regulację głośności, ustaw ją dopiero po próbie działania.
Na koniec warto jeszcze raz przejść wzrokiem po całej trasie: czy przewody są opisane, czy obudowa nie zgniata żył, czy zasilacz i bezpiecznik są dostępne, a połączenia nie są naprężone. Taki końcowy przegląd zajmuje kilka minut, a często decyduje o tym, czy domofon będzie działał stabilnie przez lata, czy od początku będzie wymagał poprawek.
Jeśli mam wskazać jedną rzecz, która naprawdę robi różnicę, to jest nią nie sam kolor kabla, tylko połączenie trzech elementów: właściwego schematu, potwierdzenia na zaciskach i krótkiego testu po montażu. W domofonie to wystarcza, żeby instalacja była przewidywalna, bezpieczna i po prostu działała.
