Dobrze zaprojektowana czerpnia decyduje o tym, czy wentylacja rzeczywiście wnosi do budynku świeże powietrze, czy tylko zasysa kurz, spaliny i wilgoć. W praktyce to jeden z tych elementów, które łatwo zlekceważyć na etapie projektu, a potem trudno poprawić bez ingerencji w elewację albo dach. Poniżej wyjaśniam, jak działa ten element, gdzie go umieścić, jak go dobrać i jakie błędy najczęściej wychodzą dopiero po uruchomieniu instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Wlot powietrza powinien pobierać możliwie najczystsze i, latem, najchłodniejsze powietrze, a przy tym być osłonięty przed deszczem i wiatrem.
- Na poziomie terenu lub nisko na ścianie trzeba zachować 8 m od ulic, parkingów powyżej 20 stanowisk, miejsc gromadzenia odpadów i wywiewek kanalizacyjnych.
- Na dachu dolna krawędź otworu wlotowego powinna być co najmniej 0,4 m ponad powierzchnią montażu, a od wywiewek kanalizacyjnych trzeba zachować 6 m.
- Przy doborze liczy się nie tylko wymiar zewnętrzny, ale przede wszystkim przekrój czynny i opory przepływu.
- Za mały lub źle położony wlot podnosi hałas, zwiększa pobór energii i pogarsza jakość powietrza w całej instalacji.
Jak działa wlot powietrza w instalacji
To początek całej drogi powietrza w układzie wentylacyjnym albo klimatyzacyjnym. Z zewnątrz trafia ono do kanałów, potem przechodzi przez filtry, centralę lub rekuperator, a dopiero na końcu dociera do pomieszczeń. Jeśli pierwszy punkt jest źle zaprojektowany, reszta systemu musi nadrabiać straty, a to zwykle kończy się większym zużyciem energii, głośniejszą pracą i szybszym zabrudzeniem filtrów.
Z mojego punktu widzenia najważniejsze jest to, że ten element nie tylko „wpuszcza” powietrze. On filtruje warunki wejścia do całego systemu: chroni przed deszczem, ogranicza ryzyko zasysania śniegu, tłumi część zanieczyszczeń i wpływa na opory przepływu. W wentylacji mechanicznej z odzyskiem ciepła ma to jeszcze większe znaczenie, bo jakość powietrza zewnętrznego przekłada się bezpośrednio na komfort domowników i obciążenie urządzenia. Skoro wiadomo już, po co ten element istnieje, łatwiej przejść do tego, jakie ma formy i kiedy każda z nich ma sens.
Rodzaje czerpni i kiedy każdy z nich ma sens
Najczęściej spotykam trzy podstawowe układy: ścienny, dachowy i przyziemny. W praktyce wybór nie zależy od gustu, tylko od tego, gdzie budynek stoi, jak prowadzona jest instalacja i czy otoczenie nie wymusza przeniesienia punktu poboru wyżej albo dalej od źródeł zanieczyszczeń.
| Typ | Gdzie sprawdza się najlepiej | Co daje | Na co uważać |
|---|---|---|---|
| Ścienny | Domy jednorodzinne i mniejsze obiekty, gdy elewacja jest dobrze odsunięta od ruchu i emisji zanieczyszczeń | Prosty montaż, krótka droga do centrali, zwykle niższy koszt | Ryzyko poboru spalin, pyłu i śniegu nawiewanego przy złej lokalizacji |
| Dachowy | Budynki, w których łatwiej wynieść punkt poboru ponad otoczenie albo skrócić drogę kanałów | Często lepsza jakość pobieranego powietrza, mniejsze ryzyko zasysania z poziomu ulicy | Trzeba dobrze rozwiązać przejście przez dach, szczelność i ochronę przed wodą oraz wiatrem |
| Przyziemny | Gdy wokół budynku da się zachować bezpieczne odległości od źródeł zanieczyszczeń | Prosta geometria instalacji, dyskretne rozwiązanie | Najłatwiej o kurz, liście, wodę opadową i zasłanianie otworu zimą |
| Zblokowany z układem wywiewnym | Zwłaszcza w kompaktowych urządzeniach dachowych | Oszczędność miejsca i prostsza zabudowa | Wymaga skutecznego rozdziału strumieni; nie nadaje się tam, gdzie powietrze usuwane zawiera uciążliwe zapachy lub zanieczyszczenia szkodliwe |
Wybór nie jest kwestią estetyki. Najpierw patrzę na otoczenie budynku, potem na drogę kanału, a dopiero na końcu na wygląd osłony czy materiał. To ważne rozróżnienie, bo nawet ładny element źle ustawiony będzie działał gorzej niż prostszy, ale dobrze wkomponowany w bryłę budynku. A skoro lokalizacja tak mocno wpływa na efekt, trzeba przejść do przepisów i praktycznych odległości.

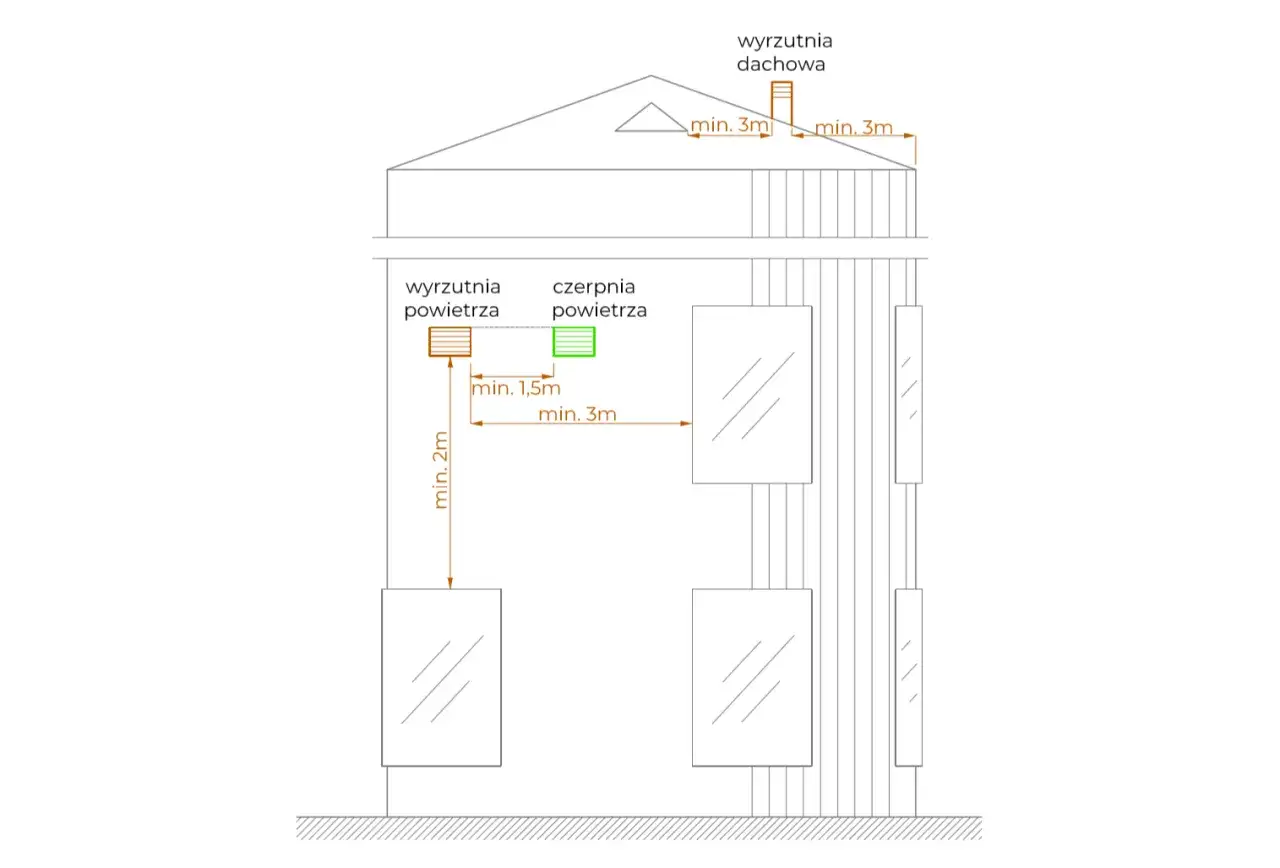

Gdzie ją umieścić, żeby nie łapała spalin i wilgoci
Obowiązujące warunki techniczne są tu dość konkretne i dobrze, bo przy wentylacji nie ma miejsca na zgadywanie. Na poziomie terenu lub na ścianie dwóch najniższych kondygnacji nadziemnych wlot powinien znajdować się co najmniej 8 m w rzucie poziomym od ulic, parkingów powyżej 20 stanowisk, miejsc składowania odpadów, wywiewek kanalizacyjnych i innych źródeł zanieczyszczeń. Dolna krawędź otworu wlotowego musi być przy tym co najmniej 2 m nad poziomem terenu.
| Miejsce montażu | Minimalny warunek | Praktyczny komentarz |
|---|---|---|
| Poziom terenu lub nisko na ścianie | 8 m od ulic, parkingów powyżej 20 miejsc, odpadów i wywiewek kanalizacyjnych; 2 m nad gruntem | To rozwiązanie wymaga szczególnie starannej analizy otoczenia, bo najłatwiej tu o spaliny i pył |
| Dach | Dolna krawędź otworu co najmniej 0,4 m ponad powierzchnią montażu; 6 m od wywiewek kanalizacyjnych | Dobry wybór, gdy dach daje czysty punkt poboru i łatwy dostęp do serwisu |
| W pobliżu wyrzutni | Na dachu między elementami trzeba zachować 10 m przy wyrzucie poziomym i 6 m przy wyrzucie pionowym; wyrzutnia powinna być co najmniej 1 m ponad wlotem | To miejsce, w którym najczęściej popełnia się kosztowne błędy projektowe |
Ważne jest też to, czego nie widać na planie sytuacyjnym. Nie lokalizuję takiego elementu tam, gdzie może zasysać powietrze z wyrzutni albo z urządzeń rozpylających wodę, na przykład chłodni kominowych. Nawet dobry filtr nie rozwiąże problemu recyrkulacji, jeśli od początku punkt poboru stoi w złym miejscu. Prawo daje minimum, ale projekt musi jeszcze działać w praktyce, więc kolejnym krokiem jest dobór odpowiedniego przekroju.
Jak dobrać przekrój, żeby system nie był głośny
Najprostszy błąd to patrzenie tylko na wymiar zewnętrzny kratki. Liczy się przede wszystkim przekrój czynny, czyli realna powierzchnia, przez którą przepływa powietrze po odjęciu żaluzji, siatki przeciw owadom i innych przeszkód. Jeśli ten przekrój jest za mały, rośnie prędkość przepływu, a wraz z nią szum, opory i pobór energii przez wentylatory.
W praktyce przyjmuje się zwykle prędkości rzędu 1,0-2,5 m/s na wlocie, a w budynkach mieszkalnych często celuje się w okolice 1,5-2,0 m/s, bo łatwiej wtedy utrzymać komfort akustyczny. Można to policzyć prosto: A = Q / v, gdzie A to potrzebny przekrój czynny, Q to strumień powietrza, a v to przyjęta prędkość.
Dla przykładu: jeśli instalacja ma obsłużyć 300 m3/h, czyli około 0,083 m3/s, i przyjmiesz prędkość 2 m/s, potrzebujesz mniej więcej 0,042 m2 przekroju czynnego, czyli około 420 cm2. To pokazuje, dlaczego sama nazwa handlowa lub wymiar obudowy niewiele mówią. Siatka, żaluzja i osłona przeciwdeszczowa zabierają część pola, więc zewnętrzny element musi być większy niż wynik z prostego rachunku.
Zawsze patrzę też na cały odcinek: liczbę załamań, długość kanału, filtr, tłumiki hałasu i opory na kształtkach. Sam punkt poboru może wyglądać poprawnie, a jednak cała instalacja będzie pracowała zbyt ciężko. To prowadzi do kolejnej rzeczy, która zwykle wychodzi dopiero po sezonie użytkowania: błędów montażowych.
Najczęstsze błędy, które wychodzą po pierwszym sezonie
W praktyce widzę te same pomyłki niezależnie od wielkości budynku. Różni się tylko skala problemu: w domu jednorodzinnym to często dyskomfort i hałas, a w większym obiekcie także większe koszty eksploatacji i reklamacje użytkowników.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Umieszczenie zbyt blisko ulicy, parkingu lub śmietnika | Do systemu trafiają spaliny, pył i zapachy | Sprawdzić otoczenie na etapie projektu, a nie po montażu |
| Zbyt mały przekrój lub zbyt gęsta siatka | Rośnie szum, opory i zużycie energii | Liczyć przekrój czynny, nie tylko wymiar zewnętrzny |
| Montaż w miejscu, gdzie zbiera się śnieg lub woda | Dochodzi do zawilgocenia, przymarzania albo blokowania wlotu | Unikać kieszeni śniegowych, zacieków i miejsc osłoniętych tylko pozornie |
| Brak dostępu serwisowego | Czyszczenie staje się uciążliwe, a zabrudzenia narastają | Zostawić miejsce na przegląd bez rozbierania elewacji lub połaci dachu |
| Za blisko wyrzutni | Pojawia się recyrkulacja i mieszanie powietrza świeżego z zużytym | Rozdzielić strumienie i trzymać się wymaganych odległości |
Najbardziej zdradliwy błąd polega na tym, że instalacja na początku „działa”. Dopiero po kilku tygodniach lub miesiącach pojawiają się zapachy, przyspieszone zabrudzenie filtrów albo skargi na szum przy wyższych biegach wentylatora. Wtedy naprawa bywa znacznie trudniejsza niż poprawny dobór na starcie. To naturalnie prowadzi do pytania, jak dbać o ten element po uruchomieniu.
Jak dbać o wlot po uruchomieniu
Tu nie potrzeba skomplikowanej procedury, tylko regularności. Raz w roku warto sprawdzić stan osłony, drożność otworu, czystość siatki i szczelność połączeń, a przy budynkach stojących w otoczeniu pyłu, liści albo intensywnego ruchu ulicznego nawet częściej. Po silnych wichurach, opadach i jesiennym sezonie zanieczyszczeń taka kontrola potrafi wykryć problem szybciej niż sam użytkownik.
Jeżeli przepływ spada, a filtry brudzą się wyjątkowo szybko, nie zakładałbym od razu awarii centrali. Często winny jest właśnie punkt poboru: zapchana siatka, liście, owady, osady z wilgoci albo zwykłe przysłonięcie otworu przez elementy architektoniczne. Zdarza się też kondensacja, która wskazuje na słabą izolację fragmentu kanału albo niedostateczne uszczelnienie przejścia przez przegrodę. To drobne rzeczy, ale ich ignorowanie szybko odbija się na całej instalacji. Skoro wiadomo już, jak utrzymać sprawność, zostaje najważniejsza praktyczna zasada projektowa.
Co warto przewidzieć od razu, żeby nie poprawiać instalacji
Najlepsze rozwiązania są zwykle te, których później nie trzeba dotykać. Dlatego przy nowym budynku lub modernizacji zawsze zostawiam miejsce na wygodny serwis, łatwe czyszczenie i ewentualną zmianę urządzenia w przyszłości. To oszczędza czas nie tylko ekipie montażowej, ale też użytkownikowi, który po roku nie chce zamawiać prac wysokościowych tylko po to, by oczyścić siatkę.
- Zaplanować dostęp do wlotu bez demontażu elewacji, obróbek lub połaci dachowej.
- Uwzględnić rzeczywiste otoczenie działki, a nie tylko „ładny” rzut sytuacyjny.
- Dobrać materiał odporny na warunki atmosferyczne i łatwy do czyszczenia.
- Zostawić rezerwę na opory przepływu, jeśli w systemie są filtry, tłumiki lub dłuższe kanały.
- Skoordinować lokalizację z architektem, dekarzem i instalatorem, zanim zamknie się detal budowlany.
Jeżeli inwestycja stoi przy ruchliwej ulicy albo w gęstej zabudowie, lepiej od razu rozważyć wyższy punkt poboru i bardziej świadomy układ całej wentylacji niż liczyć, że później wszystko załatwi filtr. Dobrze ustawiony element nie powinien zwracać na siebie uwagi po uruchomieniu. Jeśli trzeba o nim myśleć co tydzień, to zwykle znak, że projekt wymaga korekty.
