W instalacjach grzewczych i chłodniczych liczy się nie tylko źródło ciepła, ale też sposób jego rozprowadzenia. Dobrze dobrana grupa pompowa porządkuje przepływ, stabilizuje temperaturę w obiegu i upraszcza montaż, zwłaszcza tam, gdzie jeden system obsługuje kilka stref albo różne parametry pracy. W tym tekście pokazuję, kiedy taki moduł ma sens, jakie są jego warianty, jak go dobrać i na czym najczęściej wykładają się nawet doświadczeni instalatorzy.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem
- To fabrycznie złożony zestaw, który łączy pompę, armaturę i często zawór mieszający.
- W części wodnej HVAC pracuje przy ogrzewaniu, chłodzeniu i obiegach strefowych, ale nie zastępuje samej wentylacji mechanicznej.
- Najczęściej opłaca się przy podłogówce, kotłach na paliwo stałe, pompach ciepła z kilkoma obiegami i nagrzewnicach wodnych.
- Dobór zaczynam od przepływu, wysokości podnoszenia, Kvs i temperatury pracy.
- Montaż, odpowietrzenie i regulacja są równie ważne jak sam model.

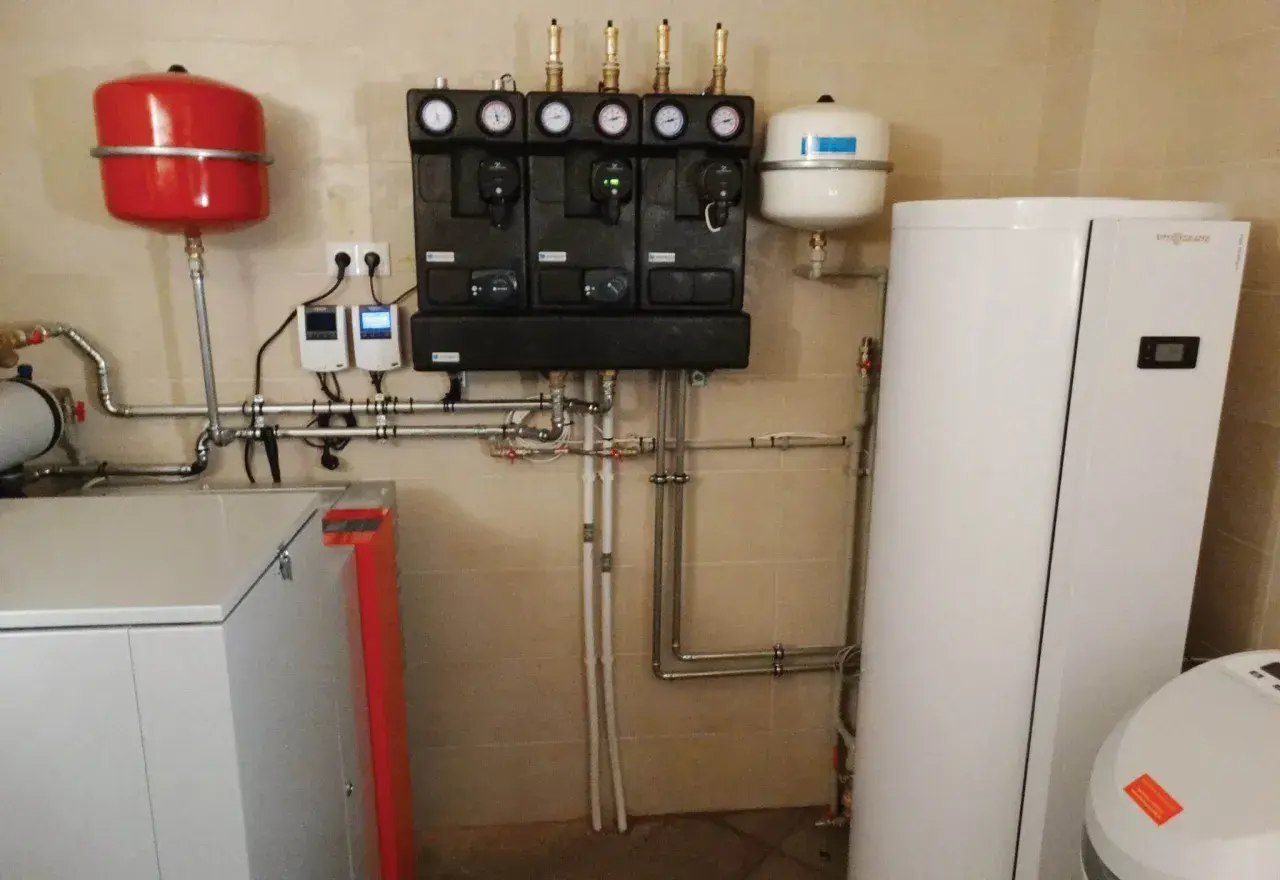

Co robi ten zespół w instalacji
Jeśli mam to uprościć, taki zestaw robi w instalacji trzy rzeczy naraz: wymusza obieg medium, porządkuje temperaturę zasilania i ogranicza liczbę osobnych elementów do skręcania na miejscu. W praktyce dostaję fabrycznie złożony moduł z pompą obiegową, zaworami odcinającymi, często zaworem mieszającym, zaworem zwrotnym, termometrami i izolacją.
To ważne, bo w części wodnej HVAC nie chodzi wyłącznie o „przepchnięcie” wody przez rury. Chodzi o to, żeby przepływ był przewidywalny, a temperatura w obiegu nie skakała przy każdym uruchomieniu źródła ciepła albo przy zamknięciu jednej ze stref. Ja patrzę na ten element jak na narzędzie do stabilizacji całego układu, a nie tylko na wygodny dodatek do kotłowni.
- Stabilizuje przepływ w obiegu grzewczym lub chłodniczym.
- Pomaga utrzymać zadaną temperaturę zasilania albo powrotu.
- Upraszcza montaż, bo wiele elementów jest już zgranych fabrycznie.
- Ogranicza straty ciepła dzięki kompaktowej, izolowanej obudowie.
To właśnie ten zestaw funkcji decyduje, gdzie sprawdza się najlepiej, a gdzie lepiej wybrać prostszy układ lub rozdzielić obiegi inaczej.
Kiedy grupa pompowa ma sens w instalacji
W praktyce najbardziej interesuje mnie wtedy, gdy jeden budynek nie pracuje na jednej temperaturze albo gdy źródło ciepła wymaga dodatkowej ochrony. W wentylacji mechanicznej sam ruch powietrza nie potrzebuje takiego rozwiązania; moduł pojawia się dopiero przy wodnych nagrzewnicach, chłodnicach albo fan coilach.
| Zastosowanie | Po co jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| Ogrzewanie podłogowe | Utrzymuje niższą i stabilną temperaturę zasilania | Najważniejsze jest mieszanie i łagodne sterowanie przepływem |
| Obieg grzejnikowy | Pomaga zbilansować kilka stref i dłuższe odcinki | Liczy się wysokość podnoszenia oraz opory instalacji |
| Pompa ciepła z różnymi obiegami | Rozdziela obiegi o odmiennych parametrach pracy | Nie każdy obieg wymaga mieszania, ale często wymaga separacji hydraulicznej |
| Kocioł na paliwo stałe | Chroni powrót i stabilizuje pracę źródła | Tu kluczowa jest temperatura powrotu, a nie tylko temperatura zasilania |
| Nagrzewnice i chłodnice wodne | Obsługuje wodną część wentylacji i klimatyzacji | Ważna jest izolacja oraz odporność na kondensację w trybie chłodzenia |
Jeżeli układ jest jeden, ma jedną temperaturę i krótką drogę przepływu, taki zestaw bywa zbędny. Gdy jednak pojawiają się strefy o różnych parametrach, moduł przestaje być „dodatkiem”, a staje się sensownym sposobem uporządkowania hydrauliki. To prowadzi do pytania, jak odróżnić odmianę prostą od tej z mieszaniem.
Jakie są najważniejsze warianty i czym się różnią
Nie każda wersja robi dokładnie to samo. Ja rozróżniam je przede wszystkim po tym, czy mają tylko pompę i armaturę odcinającą, czy także element mieszający oraz automatykę, która pilnuje temperatury w obiegu.
| Typ | Kiedy go wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Prosty, bez mieszania | Gdy obieg pracuje na jednej temperaturze i nie trzeba korygować parametrów | Najmniej elementów, niższa cena, prostszy serwis | Nie poprawia temperatury zasilania |
| Z termostatycznym zaworem mieszającym | Przy podłogówce, stabilizacji temperatury i ochronie źródła ciepła | Pracuje samodzielnie i utrzymuje stałe parametry | Mniej elastyczny niż automatyka z siłownikiem |
| Z zaworem mieszającym i siłownikiem | Gdy budynek ma kilka stref, pogodówkę albo zmienne warunki pracy | Lepsza kontrola, większa precyzja regulacji | Droższy i wymaga sterowania |
| Do kotłów na paliwo stałe | Gdy priorytetem jest ochrona powrotu i stabilna praca źródła | Zwiększa bezpieczeństwo układu i ogranicza wychłodzenie kotła | Trzeba dobrać właściwy zakres temperatur |
W rozwiązaniach do kotłów na paliwo stałe spotyka się zakres mieszania 20-55°C i nastawę temperatury 50-75°C, więc nie ma jednej wersji pasującej do wszystkiego. To dobrze pokazuje, że ten element trzeba dobierać pod konkretne źródło ciepła, a nie pod samą nazwę z katalogu. W większych kotłowniach czasem rozsądniejszy będzie sprzęgacz hydrauliczny i osobne pompy niż jeden rozbudowany moduł „do wszystkiego”.
Im bardziej różne temperatury w jednym budynku, tym bardziej opłaca się wersja z mieszaniem i automatyką. Jeżeli układ jest prosty, nie warto go sztucznie komplikować.
Na co patrzę przy doborze, zanim zamówię zestaw
Ja zaczynam od pytania, czy hydraulika ma być tylko wygodniejsza w montażu, czy ma też rozwiązać realny problem z przepływem i temperaturą. Dopiero potem przechodzę do parametrów. AFRISO zwraca uwagę, że trzeba dopasować Kvs zaworu mieszającego i wysokość podnoszenia pompy do oporów instalacji, i to jest dokładnie ten moment, w którym większość błędów da się jeszcze zatrzymać na papierze.
| Parametr | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Przepływ | Ile medium rzeczywiście musi przepłynąć przez obieg | Bez tego pompa może być za słaba albo niepotrzebnie przewymiarowana |
| Wysokość podnoszenia | Jakie opory ma pokonać pompa | To decyduje o tym, czy układ będzie pracował cicho i stabilnie |
| Kvs zaworu | Czy zawór nie zdusi przepływu | Za mały Kvs dławi instalację, za duży utrudnia regulację |
| Zakres temperatury | Jakie parametry ma źródło ciepła i odbiorniki | Inaczej dobiera się obieg podłogowy, a inaczej układ stałopalny |
| Liczba stref | Czy budynek ma jeden obieg, czy kilka | Im więcej stref, tym częściej potrzebna jest regulacja mieszająca |
| Miejsce montażu | Czy moduł zmieści się z izolacją i dostępem serwisowym | Zbyt ciasny montaż utrudnia przeglądy i odpowietrzanie |
| Automatyka | Czy zestaw ma współpracować z pogodówką, siłownikiem lub sterownikiem | Bez tego nawet dobry hydraulicznie układ może reagować zbyt wolno |
Nie zamawiam takiego elementu „na oko”. Jeśli wiem, że układ będzie pracował z pompą ciepła i podłogówką, szukam przede wszystkim stabilności i niskich strat. Jeśli to kocioł na paliwo stałe, priorytetem staje się ochrona powrotu. Dla układu zamkniętego ważne jest też ciśnienie robocze: zwykle trzymam 1-2 bary, a wstępne ciśnienie naczynia ustawiam około 0,3 bara niżej.
To dobry moment, żeby odróżnić projekt rozsądny od przeładowanego. Większa liczba funkcji nie zawsze daje lepszy efekt, jeśli nie stoi za nią rzeczywista potrzeba hydrauliczna.
Montaż i regulacja decydują o ciszy oraz stabilności
W praktyce nawet dobrze dobrany zestaw można zepsuć montażem. Najczęstszy problem to traktowanie pompy jak urządzenia, które ma po prostu „mocno tłoczyć”. Ja robię odwrotnie: ustawiam minimalny sensowny przepływ i dopiero potem sprawdzam, czy końcówki obiegu dostają właściwą temperaturę.
- Przed uruchomieniem płuczę instalację i usuwam zanieczyszczenia po montażu.
- Sprawdzam kierunek przepływu, położenie zaworów i czy termometry są czytelne.
- Ustawiam ciśnienie robocze oraz kontroluję naczynie wzbiorcze.
- Odpowietrzam układ i dobieram bieg pompy do rzeczywistych oporów.
- Po pierwszym rozruchu weryfikuję temperatury przy pełnym obciążeniu.
Jeśli pompa jest za mocna, pojawia się szum, większe zużycie energii i niepotrzebne obciążenie armatury. Jeśli jest za słaba, końcówki obiegu nie dogrzewają albo instalacja reaguje z opóźnieniem. W obiegach chłodniczych dochodzi jeszcze jedna rzecz: izolacja musi chronić przed kondensacją, bo inaczej cały komfort montażu znika po pierwszym cieplejszym dniu.
Regulacja nie jest detalem. To ona decyduje, czy instalacja po sezonie nadal działa cicho i przewidywalnie.
Najczęstsze błędy, które widzę w praktyce
Najgorsze błędy nie są spektakularne. One zwykle wychodzą dopiero po kilku tygodniach pracy, kiedy użytkownik zaczyna zgłaszać nierówne grzanie, hałas albo wyraźnie wyższe rachunki za energię.
- Dobór po cenie, nie po hydraulice - zestaw okazuje się za słaby albo zbyt rozbudowany.
- Za mocna pompa „na wszelki wypadek” - kończy się szumem i przegrzewaniem części obiegu.
- Brak odpowietrzenia i filtracji - pompa pracuje głośniej, a armatura szybciej się zużywa.
- Mieszanie obiegów o różnych temperaturach bez potrzeby - rosną straty i spada sprawność całego systemu.
- Brak automatyki przy kilku strefach - temperatura faluje, a użytkownik musi korygować nastawy ręcznie.
- Zbyt ciasny montaż - serwis staje się kłopotliwy już przy pierwszym przeglądzie.
Najgorsze jest to, że część tych błędów nie wynika z samego produktu, tylko z przekonania, że gotowy moduł naprawi źle zaprojektowaną hydraulikę. On ułatwia wykonanie, ale nie zastąpi projektu.
Co jeszcze sprawdzam przed zamówieniem, żeby nie przepłacić
Przy finalnym wyborze zawsze zadaję sobie jedno pytanie: czy naprawdę potrzebuję rozbudowanego rozwiązania, czy wystarczy prostszy układ z jedną pompą i bez mieszania. W budynku z jedną strefą odpowiedź bywa zaskakująco prosta, a w wielu przypadkach to właśnie prostota daje najlepszy efekt eksploatacyjny.
- Jedna temperatura i jeden obieg - prostszy zestaw zwykle wystarczy.
- Podłogówka i grzejniki w tym samym budynku - lepsza będzie wersja z mieszaniem albo z automatyką.
- Źródło na paliwo stałe - priorytetem jest ochrona powrotu i stabilny reżim pracy.
- Pompa ciepła z kilkoma strefami - warto dopłacić do lepszej regulacji, bo później odwdzięcza się to spokojniejszą pracą.
- Duża kotłownia - czasem sensowniejsze są osobne pompy, rozdzielacz i sprzęgło hydrauliczne niż jeden zbyt ciężki moduł.
Dobrze dobrany zespół nie ma imponować liczbą elementów. Ma utrzymać przepływ, temperaturę i bilans hydrauliczny w ryzach, a przy okazji nie utrudniać życia przy przeglądzie. To właśnie ten poziom praktyczności zwykle odróżnia rozwiązanie naprawdę dobre od tylko „kompletnego” na papierze.
