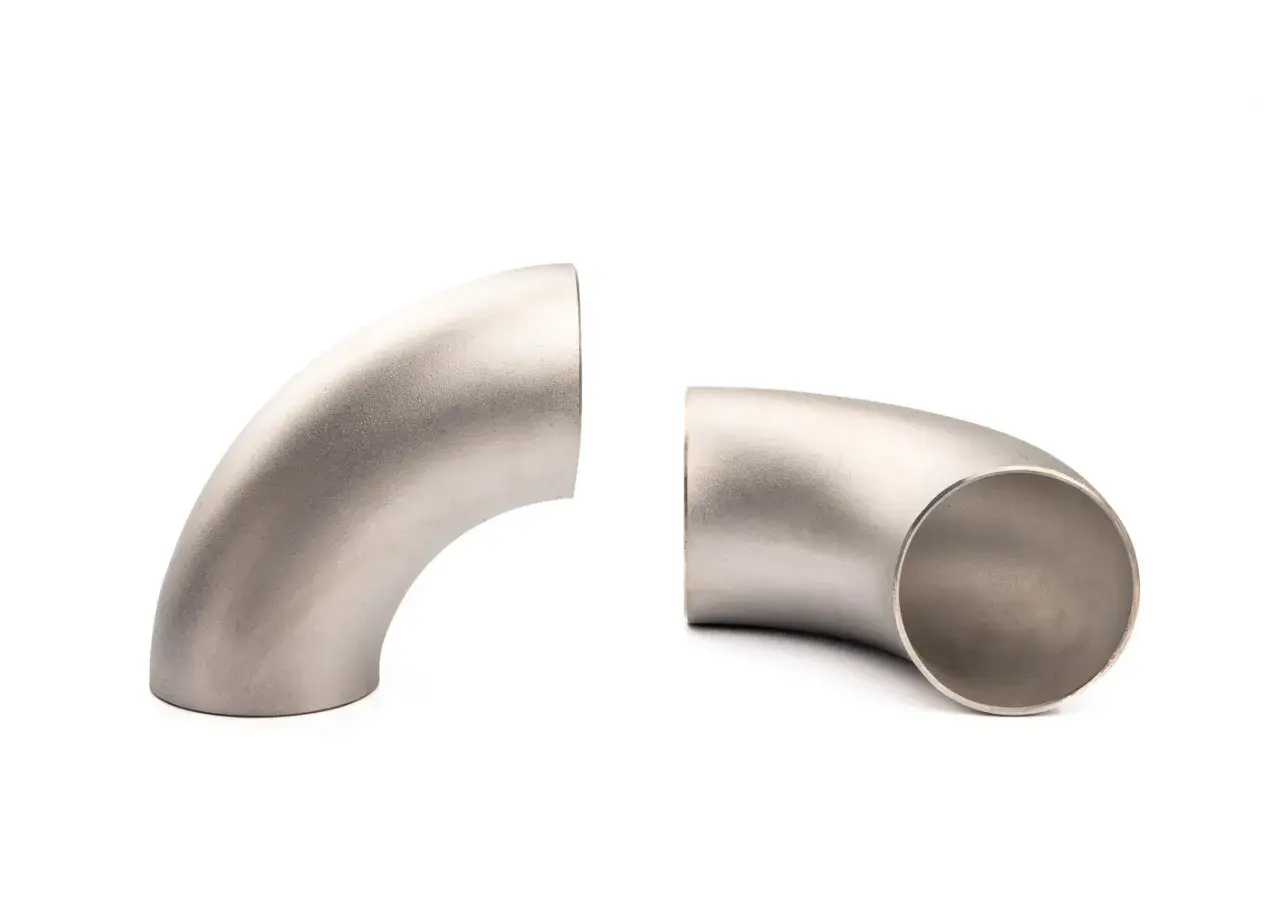

Łuk 90° w instalacji rurowej wydaje się drobiazgiem, ale to właśnie on często decyduje o tym, czy przepływ jest spokojny, montaż prosty i serwis później bezproblemowy. W tym tekście wyjaśniam, czym jest kolano hamburskie, kiedy ma sens w instalacjach wodno-kanalizacyjnych, jak dobrać materiał i średnicę oraz jakich błędów unikam najczęściej na budowie.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem
- To kształtka 90°, ale o łagodniejszej geometrii niż zwykłe, ciasne kolano.
- Najlepiej sprawdza się tam, gdzie liczy się mniejszy opór przepływu i lepsza hydraulika przewodu.
- Przy wyborze trzeba sprawdzić nie tylko średnicę, ale też promień, grubość ścianki, materiał i sposób łączenia.
- W instalacjach wodno-kanalizacyjnych częściej trafia do odcinków stalowych, kotłowni, hydroforni i większych średnic niż do typowych małych przyłączy.
- Najczęstszy błąd to dobieranie elementu wyłącznie „po wymiarze zewnętrznym”, bez sprawdzenia standardu i warunków pracy.
Jak działa łuk 90° i dlaczego jego geometria ma znaczenie
Najprościej mówiąc, to element, który zmienia kierunek rurociągu o 90°, ale robi to łagodniej niż klasyczne, ciasne kolano. I właśnie ta różnica w geometrii ma realne znaczenie: przepływ nie „dobija” do ostrego załamania, tylko przechodzi przez skręt bardziej płynnie.
W praktyce przekłada się to na mniejsze straty ciśnienia, mniej zawirowań i spokojniejszą pracę instalacji. W przewodach kanalizacyjnych, zwłaszcza tam, gdzie pojawiają się osady albo większy przepływ chwilowy, taka geometria bywa po prostu bezpieczniejsza eksploatacyjnie. Nie rozwiązuje wszystkich problemów, ale ogranicza jeden z najczęstszych: niepotrzebne dławiące załamanie trasy.
Ja patrzę na ten element przede wszystkim przez dwa pryzmaty: hydraulikę i dostępność montażową. Jeśli instalacja ma być trwała i później łatwa w utrzymaniu, promień łuku nie jest detalem, tylko częścią projektu. To prowadzi już wprost do pytania o materiały i oznaczenia, bo sam kształt to dopiero połowa decyzji.
Z czego jest wykonany i jak czytać oznaczenia
W instalacjach wodno-kanalizacyjnych najczęściej spotykam wersje stalowe: węglowe, nierdzewne albo, rzadziej, inne odmiany dobrane do konkretnego medium i warunków pracy. Różnice nie sprowadzają się wyłącznie do ceny. Materiał decyduje o odporności na korozję, ciśnienie robocze, temperaturę i o tym, czy element nada się do wody pitnej, ścieków czy instalacji pomocniczej.
Przy zakupie zwracam uwagę na kilka oznaczeń:
- Promień - w praktyce spotkasz oznaczenia 3D i 5D; oznaczają one, ile średnic rury mieści się w promieniu łuku. 3D jest krótsze, 5D łagodniejsze.
- Typ wykonania - szwowe albo bezszwowe. Wersje bezszwowe zwykle wybiera się tam, gdzie liczy się większa pewność pracy pod ciśnieniem.
- Norma - na rynku pojawiają się oznaczenia EN 10253-2, EN 10253-4 oraz DIN 2605-1. Dla użytkownika ważniejsze od samego skrótu jest to, czy producent podaje zgodność wymiarową i materiałową.
- Grubość ścianki - ten sam DN może mieć różne ścianki, a to zmienia wytrzymałość i cenę.
W praktyce nie kupuję takiej kształtki „na oko”, bo dwie sztuki o podobnym rozmiarze mogą zachowywać się zupełnie inaczej. Jeżeli element ma pracować z wodą pitną, zawsze sprawdzam dokumentację potwierdzającą dopuszczenie do takiego zastosowania. Z tego właśnie powodu sam opis „stalowe 90°” jest za mało precyzyjny.
Gdzie w instalacjach wodno-kanalizacyjnych sprawdza się najlepiej
W budynkach mieszkalnych ten typ kształtki najczęściej trafia tam, gdzie instalacja jest bardziej techniczna niż „domowa”: w kotłowniach, hydroforniach, przy pompach, na pionach stalowych albo w szachtach, gdzie trzeba wykonać zmianę kierunku bez zbędnego dławiącego załamania. Właśnie w takich miejscach liczy się nie tylko samo przejście z punktu A do B, ale też to, co dzieje się z przepływem po drodze.
W kanalizacji grawitacyjnej łagodniejszy łuk ma dodatkowy plus: mniej sprzyja odkładaniu się osadów niż bardzo ciasne załamanie. To nie znaczy, że rozwiąże problem złej spadkowości albo źle zaprojektowanej trasy, ale pomaga utrzymać przewód w lepszym stanie eksploatacyjnym. Przy większych średnicach różnica robi się jeszcze bardziej odczuwalna, bo każda niepotrzebna turbulencja kosztuje.
Jest jednak ważne zastrzeżenie: w typowych instalacjach z tworzyw, takich jak PP-R, PEX czy PVC, nie wciska się stalowego łuku na siłę. Tam zwykle lepsze są systemowe kształtki dopasowane do konkretnego materiału. Ten element najpełniej pokazuje swoją wartość w stalowych odcinkach rurociągów i w miejscach, gdzie hydraulika ma większe znaczenie niż minimalistyczny koszt zakupu.
Właśnie dlatego dobór zaczyna się od pytania, czy ten wariant w ogóle pasuje do danego systemu, a dopiero później przechodzi do rozmiaru i sposobu łączenia.
Jak dobrać średnicę, promień i sposób łączenia
Najwięcej błędów widzę wtedy, gdy ktoś dobiera kształtkę wyłącznie po średnicy nominalnej. To za mało. Trzeba jeszcze sprawdzić rzeczywisty wymiar rury, grubość ścianki, promień łuku i sposób włączenia do instalacji.
W praktyce korzystam z takiej kolejności:
- Ustalam medium i warunki pracy: woda użytkowa, ścieki, układ techniczny, temperatura, ciśnienie.
- Sprawdzam średnicę zewnętrzną rury oraz grubość ścianki, bo to one decydują o zgodności wymiarowej.
- Oceniając przestrzeń montażową, wybieram promień 3D albo 5D. Krótszy łuk łatwiej zmieścić, dłuższy zwykle lepiej prowadzi przepływ.
- Dobieram sposób łączenia: najczęściej spawanie doczołowe, czasem prefabrykowany odcinek z końcówkami dopasowanymi do systemu.
- Jeżeli instalacja ma kontakt z wodą pitną, sprawdzam dokumenty zgodności materiałowej i higienicznej.
| Przypadek | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Ciasna zabudowa | 3D | Krótszy element łatwiej wpasować w ograniczoną przestrzeń. |
| Priorytet hydraulika | 5D | Łagodniejszy skręt ogranicza opory i zawirowania. |
| Instalacja podwyższonego ryzyka | Wersja bezszwowa z pełną dokumentacją | Bezpieczniejsza opcja przy pracy pod ciśnieniem i w wymagających warunkach. |
| Odcinek pomocniczy lub mniej wymagający | Wersja szwowa | Bywa tańsza i wystarczająca, jeśli projekt na to pozwala. |
Cenowo też widać różnicę. Przy małych średnicach stalowe elementy potrafią kosztować kilka albo kilkanaście złotych za sztukę, a wraz z DN, grubością ścianki i certyfikacją cena szybko rośnie do kilkudziesięciu złotych. Nierdzewka zwykle kosztuje więcej, ale w wielu instalacjach ta dopłata ma sens, bo ogranicza problemy w późniejszej eksploatacji. Po takim doborze łatwiej już uczciwie porównać ten wariant ze zwykłym kolanem.
Kolano 90° czy zwykłe kolano rurowe
Na papierze oba elementy robią to samo: zmieniają kierunek przewodu. W praktyce zachowują się inaczej, a to właśnie ta różnica decyduje, kiedy warto dopłacić do łagodniejszej geometrii.
| Cecha | Łuk 90° | Zwykłe kolano 90° |
|---|---|---|
| Przepływ | Łagodniejsza zmiana kierunku, zwykle mniejsze straty | Bardziej gwałtowne załamanie, większe opory |
| Ryzyko zawirowań | Mniejsze | Większe |
| Wymagana przestrzeń | Zwykle większa | Zwykle mniejsza |
| Koszt | Najczęściej wyższy | Zwykle niższy |
| Najlepsze zastosowanie | Dłuższe odcinki, techniczne piony, miejsca wrażliwe hydraulicznie | Ciasne miejsca i prostsze odcinki instalacji |
Ja traktuję to rozróżnienie bardzo praktycznie: jeżeli trasa jest krótka, nieobciążona i miejsce jest ograniczone, zwykłe kolano często wystarcza. Jeśli jednak instalacja ma pracować spokojnie przez lata, jest bardziej rozbudowana albo występują większe średnice, łagodniejszy łuk daje po prostu lepszy margines bezpieczeństwa. I to właśnie w takich przypadkach różnica między „działa” a „działa dobrze” naprawdę się ujawnia.
Najczęstsze błędy przy montażu i zakupie
Najgorsze nie są błędy widowiskowe, tylko te drobne, które wychodzą dopiero po zasypaniu bruzd albo po uruchomieniu instalacji. W przypadku tego elementu widzę przede wszystkim pięć powtarzających się problemów.
- Dobór po samej średnicy nominalnej - bez sprawdzenia grubości ścianki i standardu łatwo kupić element, który nie pasuje do reszty instalacji.
- Ignorowanie promienia - zbyt mały łuk w miejscu, gdzie potrzebny był łagodniejszy przebieg, zwiększa opory i może pogorszyć pracę całego odcinka.
- Mieszanie niekompatybilnych materiałów - stal, nierdzewka i tworzywa nie zawsze można łączyć „jak leci”; trzeba uwzględnić korozję, system uszczelnień i sposób połączenia.
- Brak osiowania przed spawaniem - nawet dobry element nie pomoże, jeśli zostanie wstawiony pod naprężeniem.
- Zakup bez dokumentacji - w instalacjach z wodą pitną albo w wymagających układach technicznych dokumenty są tak samo ważne jak sam wymiar.
W praktyce największy błąd polega na traktowaniu tej kształtki jak neutralnego „łącznika”. To nie jest zwykły detal, tylko element wpływający na hydraulikę, trwałość i późniejszy serwis. Jeśli w tym miejscu coś zostanie zrobione na skróty, instalacja potrafi odwdzięczyć się problemami po miesiącach, a nie po pierwszym dniu.
Dlatego przed zamówieniem wolę zrobić prostą kontrolę niż później wracać do przeróbek. To prowadzi już do ostatniej rzeczy, którą zawsze sprawdzam przed odbiorem.
Co sprawdzam przed zamówieniem, żeby nie wracać do przeróbek
Przed zakupem lub odbiorem takiego elementu przechodzę przez krótką listę kontrolną. Zajmuje to chwilę, a oszczędza wiele nerwów na budowie.
- Czy średnica i grubość ścianki są zgodne z rurą, do której element ma być dołączony.
- Czy promień 3D albo 5D pasuje do dostępnego miejsca i do wymagań hydraulicznych.
- Czy materiał odpowiada medium, temperaturze i warunkom pracy.
- Czy sposób łączenia jest zgodny z resztą instalacji.
- Czy element ma dokumentację potrzebną do danej aplikacji, zwłaszcza przy wodzie użytkowej.
Jeżeli budżet ma znaczenie, nie patrzę tylko na cenę jednostkową, ale też na koszt całego odcinka: spawania, dodatkowych przejść, dopasowania i ewentualnych poprawek. Czasem droższy element okazuje się tańszy w sumie, bo wymaga mniej roboty i daje mniej ryzyka na etapie eksploatacji. Dobrze dobrany łuk 90° nie zwraca na siebie uwagi po montażu, i dokładnie o to chodzi.
