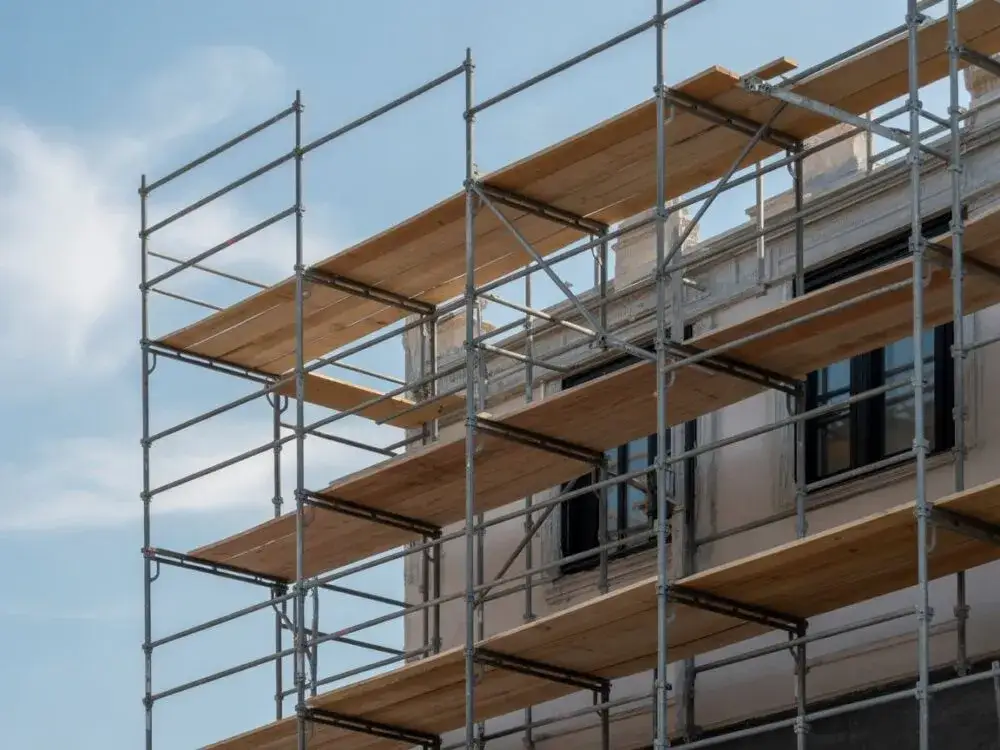

Rusztowania rurowo-złączkowe: Montaż, zastosowanie i bezpieczeństwo

Rusztowania rurowo-złączkowe to konstrukcje, które od lat stanowią fundament wielu prac budowlanych i remontowych. Ich wszechstronność i możliwość dopasowania do niemal każdej bryły budynku sprawiają, że wciąż cieszą się popularnością, zwłaszcza tam, gdzie standardowe systemy ramowe okazują się niewystarczające. Choć nowoczesne technologie budowlane oferują coraz szybsze i prostsze w montażu rozwiązania, rusztowania rurowo-złączkowe wciąż mają swoje niezastąpione zastosowania. W tym artykule przyjrzymy się bliżej ich budowie, zasadom montażu, wymogom prawnym oraz zaletom i wadom, aby pomóc Ci zrozumieć, kiedy ten typ rusztowania jest najlepszym wyborem dla Twojego projektu.

Rusztowanie rurowo-złączkowe: definicja i kluczowe zastosowania

Rusztowanie rurowo-złączkowe to system konstrukcji tymczasowych, składający się z pionowych i poziomych elementów rurowych, łączonych za pomocą specjalnych złączy. Jego główną cechą jest niezwykła elastyczność, która pozwala na tworzenie niemal dowolnych konfiguracji przestrzennych. Dzięki temu można je z łatwością dopasować do budynków o skomplikowanych, nieregularnych kształtach, takich jak zabytkowe kamienice, obiekty przemysłowe czy konstrukcje specjalistyczne. W przeciwieństwie do systemów ramowych, gdzie elementy są prefabrykowane w określonych wymiarach, rusztowanie rurowo-złączkowe daje niemal nieograniczone możliwości konfiguracji, choć okupione jest to zazwyczaj dłuższym i bardziej skomplikowanym procesem montażu.

Ta uniwersalność sprawia, że rusztowania rurowo-złączkowe są niezastąpione w sytuacjach, gdy standardowe rozwiązania po prostu nie zdają egzaminu. Choć montaż może być bardziej czasochłonny i wymagać większych kwalifikacji, to właśnie możliwość precyzyjnego dopasowania do każdej, nawet najbardziej skomplikowanej bryły, jest ich kluczową przewagą. Właśnie dlatego wciąż znajdują szerokie zastosowanie tam, gdzie liczy się dokładność i możliwość adaptacji.

Krótka historia: od uniwersalnego standardu do specjalistycznego rozwiązania

Początki rusztowań rurowo-złączkowych sięgają czasów, gdy były one jednym z podstawowych, a często i jedynym dostępnym systemem rusztowań. Ich prostota konstrukcji i uniwersalność sprawiły, że stały się standardem na placach budów na całym świecie. Z czasem, wraz z rozwojem technologii i potrzeb rynku, zaczęły pojawiać się bardziej wyspecjalizowane systemy, takie jak rusztowania ramowe czy modułowe, które oferowały szybszy montaż i mniejsze wymagania co do kwalifikacji pracowników. W efekcie, rusztowania rurowo-złączkowe, choć wciąż cenione za swoją elastyczność, na wielu prostych budowach zostały wyparte przez te nowocześniejsze rozwiązania. Niemniej jednak, wciąż utrzymują swoją pozycję jako rozwiązanie specjalistyczne, niezastąpione w specyficznych zastosowaniach.

Kiedy elastyczność wygrywa z szybkością: kluczowe obszary zastosowań

Istnieją sytuacje, w których niezrównana elastyczność rusztowań rurowo-złączkowych jest absolutnie kluczowa. Należą do nich przede wszystkim prace przy obiektach przemysłowych, takich jak rafinerie, fabryki czy elektrownie, gdzie liczne rurociągi, zbiorniki i skomplikowane konstrukcje stalowe wymagają precyzyjnego dopasowania rusztowania. Podobnie jest w przypadku remontów zbiorników magazynowych, gdzie nieregularne kształty i konieczność zapewnienia dostępu do każdej części powierzchni sprawiają, że inne systemy mogą okazać się niewystarczające. Również przy pracach na konstrukcjach nietypowych, mostach czy wiaduktach, gdzie geometria jest daleka od prostokąta, rusztowania rurowo-złączkowe oferują największą swobodę projektowania. Nie można zapomnieć o renowacji obiektów zabytkowych tutaj, gdzie często mamy do czynienia z unikalnymi kształtami, delikatnymi elementami architektonicznymi i koniecznością minimalnego ingerowania w substancję zabytkową, elastyczność i możliwość precyzyjnego mocowania rusztowania są na wagę złota.

Poznaj elementy rusztowania rurowo-złączkowego

Podstawowym budulcem każdego rusztowania rurowo-złączkowego są rury stalowe. Najczęściej stosuje się rury o znormalizowanej średnicy, zazwyczaj 48,3 mm, wykonane ze stali o odpowiedniej wytrzymałości. To właśnie te rury tworzą szkielet konstrukcji, przenosząc obciążenia i zapewniając stabilność. Długość rur jest zróżnicowana, co pozwala na budowanie rusztowań o różnej wysokości i szerokości, a także na dopasowanie ich do specyfiki danego obiektu. Wytrzymałość materiału i precyzja wykonania rur są kluczowe dla bezpieczeństwa całej konstrukcji.

Sercem systemu: rodzaje złączy (krzyżowe, wzdłużne, obrotowe) i ich funkcja

Kluczowym elementem, który nadaje rusztowaniom rurowo-złączkowym ich unikalną elastyczność, są różnorodne złącza. To właśnie one pozwalają na łączenie rur pod różnymi kątami i w różnych konfiguracjach, tworząc stabilną i dopasowaną do potrzeb konstrukcję. Wśród najczęściej spotykanych typów złączy wyróżniamy:

• Złącza krzyżowe: Służą do łączenia rur pod kątem prostym, tworząc podstawową siatkę rusztowania.
• Złącza wzdłużne: Umożliwiają przedłużanie rur, łącząc je w jednej linii, co jest niezbędne do budowania dłuższych elementów poziomych i pionowych.
• Złącza obrotowe: Pozwalają na łączenie rur pod dowolnym kątem, co jest kluczowe przy dopasowywaniu rusztowania do nieregularnych kształtów budynków, narożników czy elementów zaokrąglonych.

Dzięki tym elementom, konstruktorzy mogą tworzyć rusztowania idealnie dopasowane do specyfiki terenu i obiektu, zapewniając jednocześnie jego stabilność i bezpieczeństwo.

Stabilność i bezpieczeństwo: podstawki, kotwy i stężenia

Sama konstrukcja z rur i złączy to nie wszystko. Aby rusztowanie było bezpieczne i stabilne, niezbędne są dodatkowe elementy. Podstawki śrubowe pozwalają na precyzyjne wypoziomowanie rusztowania na nierównym podłożu, co jest fundamentem jego stabilności. Kotwy służą do trwałego mocowania rusztowania do ściany budynku, zapobiegając jego przewróceniu się pod wpływem wiatru czy innych obciążeń. Stężenia, czyli ukośne elementy usztywniające, nadają całej konstrukcji niezbędną sztywność i zapobiegają jej deformacjom. Bez tych elementów, nawet najlepiej zaprojektowane rusztowanie byłoby niebezpieczne w użytkowaniu.

Przestrzeń robocza: podesty, pomosty i deski burtowe

Kiedy szkielet rusztowania jest już gotowy, czas na stworzenie bezpiecznej przestrzeni roboczej dla pracowników. Służą do tego podesty, które mogą być wykonane z drewna lub stali. Układane są one na poziomach roboczych, tworząc platformy, po których mogą poruszać się pracownicy i składować materiały. Pomosty to zazwyczaj szersze platformy, często używane jako główne ciągi komunikacyjne. Bardzo ważnym elementem bezpieczeństwa są deski burtowe, montowane na krawędziach podestów, które zapobiegają wypadnięciu narzędzi, materiałów lub pracowników z rusztowania. Wszystkie te elementy muszą być wykonane z odpowiednich materiałów i zamontowane zgodnie z zasadami bezpieczeństwa i higieny pracy (BHP).

Montaż i demontaż rusztowania rurowo-złączkowego: przepisy i praktyka

Prace związane z montażem i demontażem rusztowań rurowo-złączkowych nie są prostym zadaniem i wymagają specjalistycznej wiedzy oraz uprawnień. Zgodnie z polskimi przepisami, montaż i demontaż rusztowań mogą przeprowadzać wyłącznie osoby posiadające odpowiednie uprawnienia, czyli kwalifikacje montera rusztowań. Jest to kluczowe dla zapewnienia bezpieczeństwa nie tylko pracownikom wykonującym te czynności, ale także wszystkim, którzy będą korzystać z rusztowania w dalszej fazie budowy. Niewłaściwie zmontowane rusztowanie stanowi ogromne zagrożenie i może prowadzić do tragicznych wypadków.

Przygotowanie terenu: pierwszy krok do stabilnej konstrukcji

Zanim ekipa montażowa przystąpi do stawiania rusztowania, niezwykle ważne jest odpowiednie przygotowanie terenu. Podłoże, na którym będą opierać się podstawki rusztowania, musi być wyrównane i utwardzone. Zapobiega to nierównomiernemu osiadaniu konstrukcji, które mogłoby prowadzić do jej niestabilności i deformacji. W przypadku miękkiego gruntu, konieczne może być zastosowanie dodatkowych płyt stabilizujących. Dbałość o ten pierwszy, pozornie prosty etap, jest absolutnie kluczowa dla zapewnienia bezpieczeństwa całej konstrukcji.

Prawidłowe kotwienie i stężanie: klucz do sztywności i bezpieczeństwa

Stabilność i sztywność rusztowania rurowo-złączkowego to wynik nie tylko jego konstrukcji, ale przede wszystkim prawidłowego połączenia z budynkiem i odpowiedniego usztywnienia. Kotwienie polega na trwałym połączeniu rusztowania ze ścianą obiektu za pomocą specjalnych elementów kotwiących. Częstotliwość i sposób kotwienia są ściśle określone w dokumentacji technicznej rusztowania i zależą od wysokości konstrukcji, warunków wietrznych oraz rodzaju budynku. Równie ważne jest zastosowanie stężeń elementów ukośnych, które usztywniają konstrukcję w płaszczyznach pionowej i poziomej. Prawidłowe rozmieszczenie stężeń zapobiega drganiom i deformacjom rusztowania, gwarantując jego bezpieczeństwo nawet pod dużym obciążeniem.

Odbiór techniczny rusztowania: formalności, bez których nie można zacząć pracy

Bezpieczeństwo pracy na rusztowaniach rurowo-złączkowych

Bezpieczeństwo pracy na rusztowaniach rurowo-złączkowych jest regulowane przez szereg przepisów i norm, które mają na celu minimalizację ryzyka wypadków. Kluczowe znaczenie ma tutaj Rozporządzenie Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych, które określa ogólne zasady dotyczące pracy na wysokościach i użytkowania rusztowań. Ponadto, stosuje się normy z serii PN-EN 12810 (dotyczącej rusztowań elewacyjnych z elementów prefabrykowanych) oraz PN-EN 12811 (określającej wymagania dotyczące wykonania, obliczeń i badań rusztowań). Chociaż rusztowania rurowo-złączkowe nie są w pełni systemem prefabrykowanym, wiele z tych norm, zwłaszcza w zakresie wytrzymałości, stabilności i bezpieczeństwa, jest stosowanych w sposób analogiczny. Przestrzeganie tych przepisów jest absolutnie kluczowe.

Najczęstsze błędy montażowe i jak ich unikać

Ze względu na specyfikę rusztowań rurowo-złączkowych, istnieje pewne ryzyko popełnienia błędów montażowych, które mogą zagrażać bezpieczeństwu. Oto najczęstsze z nich i sposoby ich unikania:

• Niewłaściwe przygotowanie podłoża: Prowadzi do nierównomiernego osiadania rusztowania. Zawsze należy upewnić się, że teren jest wyrównany i utwardzony, a w razie potrzeby zastosować dodatkowe płyty stabilizujące.
• Niewystarczające kotwienie lub stężanie: Zmniejsza sztywność i stabilność konstrukcji, narażając ją na działanie wiatru i obciążeń. Należy ściśle przestrzegać zaleceń projektowych dotyczących rozmieszczenia kotew i stężeń.
• Używanie uszkodzonych elementów: Rury z wgnieceniami, złącza ze śladami korozji czy popękane podesty stanowią poważne zagrożenie. Zawsze należy dokonywać przeglądu elementów przed montażem i wymieniać wszelkie uszkodzone części.
• Niewłaściwe połączenie elementów: Luźne złącza lub niepełne wsunięcie rur w elementy łączące mogą prowadzić do rozpadnięcia się konstrukcji. Należy upewnić się, że wszystkie połączenia są solidne i prawidłowo dokręcone.
• Przekroczenie dopuszczalnego obciążenia: Każde rusztowanie ma określoną nośność. Przeciążanie go materiałami lub pracownikami jest niedopuszczalne i może prowadzić do zawalenia się konstrukcji.

Pamiętaj, że kluczem do uniknięcia błędów jest doświadczenie i odpowiednie kwalifikacje monterów, a także ścisłe przestrzeganie instrukcji montażu i zasad BHP.

Codzienna kontrola stanu technicznego: obowiązki użytkownika

Po odbiorze technicznym i rozpoczęciu prac, odpowiedzialność za bezpieczeństwo rusztowania nie kończy się. Użytkownik, czyli zazwyczaj kierownik budowy lub wyznaczona przez niego osoba, ma obowiązek codziennej kontroli stanu technicznego rusztowania. Należy sprawdzać, czy nie pojawiły się nowe uszkodzenia, czy wszystkie elementy są na swoim miejscu, czy nie doszło do poluzowania połączeń, a także czy stan podłoża nie uległ zmianie. Wszelkie nieprawidłowości należy natychmiast zgłaszać i usuwać, zanim rusztowanie będzie dalej użytkowane. Regularne przeglądy są kluczowe dla utrzymania bezpieczeństwa pracy na wysokości.

Rusztowanie rurowo-złączkowe: wady i zalety

Zalety rusztowań rurowo-złączkowych:

• Duża elastyczność: Możliwość dopasowania do obiektów o nieregularnych kształtach, skomplikowanych bryłach architektonicznych i nietypowych konstrukcjach.
• Wszechstronność zastosowań: Niezastąpione w przemyśle, energetyce, przy remontach zabytków oraz na obiektach o skomplikowanej geometrii.
• Wytrzymałość: Przy prawidłowym montażu i odpowiednim doborze elementów, konstrukcja jest bardzo stabilna i wytrzymała.
• Możliwość budowy na dużych wysokościach: System pozwala na tworzenie rusztowań o znacznej wysokości, przy zachowaniu odpowiednich zasad bezpieczeństwa.

Wady: czas, koszty i wymagane kwalifikacje co trzeba wziąć pod uwagę?

Wady rusztowań rurowo-złączkowych:

• Pracochłonność i czasochłonność montażu: W porównaniu do systemów ramowych czy modułowych, montaż jest znacznie dłuższy i wymaga większego nakładu pracy.
• Większe ryzyko błędów montażowych: Ze względu na dużą liczbę elementów i możliwość tworzenia niestandardowych konfiguracji, istnieje większe ryzyko popełnienia błędów, jeśli montaż wykonują osoby bez odpowiednich kwalifikacji.
• Konieczność posiadania wysoko wykwalifikowanej kadry: Montaż i demontaż wymagają uprawnionych monterów, co może generować wyższe koszty pracy.
• Wyższe koszty transportu i składowania: Ze względu na dużą liczbę pojedynczych elementów, transport i magazynowanie mogą być bardziej skomplikowane i kosztowne.

Porównanie z systemami modułowymi i ramowymi: które rozwiązanie wybrać?

Wybór odpowiedniego systemu rusztowania zależy od specyfiki projektu. Poniższa tabela przedstawia kluczowe różnice:

Rusztowanie rurowo-złączkowe: czy to właściwy wybór dla Twojego projektu?

Rusztowanie rurowo-złączkowe będzie optymalnym wyborem, jeśli:

• Pracujesz przy obiekcie o nieregularnych kształtach, z licznymi zaokrągleniami, narożnikami lub elementami wystającymi.
• Realizujesz projekt w sektorze przemysłowym, energetycznym lub konserwujesz zabytek, gdzie elastyczność jest kluczowa.
• Potrzebujesz konstrukcji o specyficznej konfiguracji, której nie da się uzyskać za pomocą systemów ramowych.
• Masz dostęp do wykwalifikowanych monterów z odpowiednimi uprawnieniami i jesteś gotów ponieść potencjalnie wyższe koszty związane z montażem.
• Bezpieczeństwo i precyzyjne dopasowanie są priorytetem, nawet kosztem dłuższego czasu budowy.

Przyszłość i trendy: czy tradycyjne rusztowania mają jeszcze miejsce na nowoczesnej budowie?

Mimo dynamicznego rozwoju nowoczesnych systemów rusztowaniowych, takich jak rusztowania modułowe czy ramowe, które oferują szybkość i prostotę montażu, rusztowania rurowo-złączkowe wciąż mają swoje mocne strony i niezastąpione zastosowania. Ich przyszłość leży przede wszystkim w sektorach wymagających najwyższej elastyczności i precyzji przemyśle, energetyce, budownictwie specjalistycznym oraz renowacji obiektów zabytkowych. Tam, gdzie skomplikowana geometria i unikalne wymagania konstrukcyjne dominują nad potrzebą szybkiego montażu, tradycyjne rusztowania rurowo-złączkowe nadal będą odgrywać kluczową rolę. Postęp technologiczny może wpłynąć na ulepszenie materiałów czy akcesoriów, ale podstawowa zasada ich działania wszechstronność i dopasowanie pozostanie ich największą siłą.
