Rusztowanie warszawskie: wymiary, bezpieczeństwo i montaż - poradnik

Znajomość precyzyjnych wymiarów rusztowania warszawskiego jest absolutnie kluczowa dla zapewnienia bezpieczeństwa i efektywności wszelkich prac budowlanych czy remontowych. Odpowiedni dobór i konfiguracja tej popularnej konstrukcji, oparte na dokładnych parametrach technicznych, to fundament bezpiecznej pracy na wysokości. W tym artykule przyjrzymy się szczegółowo wymiarom, które musisz znać, aby Twoje przedsięwzięcie zakończyło się sukcesem, a przede wszystkim bez wypadków.

Rusztowanie warszawskie, znane również jako rusztowanie ramowe, to niezwykle popularny system w Polsce. Jego sukces tkwi w prostocie konstrukcji, która opiera się na modułowych ramkach, co znacząco ułatwia i przyspiesza montaż oraz demontaż. Lekkość elementów sprawia, że jest ono łatwe w transporcie, a jego uniwersalność pozwala na zastosowanie w szerokim zakresie prac od drobnych remontów po bardziej zaawansowane prace elewacyjne. Zrozumienie jego wymiarów jest więc pierwszym krokiem do jego właściwego wykorzystania.

Kluczowe dla zrozumienia wymiarów rusztowania warszawskiego jest rozróżnienie kilku podstawowych pojęć. Wymiar osiowy, który dla standardowej ramki wynosi 158 cm, jest najważniejszy z punktu widzenia kompatybilności to on determinuje, czy elementy od różnych producentów będą do siebie pasować. Wymiar zewnętrzny ramki, czyli jej rzeczywista szerokość, to zazwyczaj 162-164 cm. Należy również odróżnić wysokość roboczą, czyli przestrzeń, na której faktycznie pracuje użytkownik (zwykle około 1,5-2 metry powyżej ostatniego podestu), od wysokości konstrukcji, czyli fizycznej wysokości całego rusztowania. Ignorowanie tych rozróżnień może prowadzić do błędów w konfiguracji.

Dlaczego tak ważne jest, aby trzymać się standardowych wymiarów i parametrów? Ponieważ ignorowanie tych zasad to prosta droga do katastrofy budowlanej. Niewłaściwie dobrane lub uszkodzone elementy mogą prowadzić do niestabilności całej konstrukcji, jej zawalenia, a w konsekwencji do poważnych wypadków, obrażeń, a nawet śmierci. Konsekwencje prawne i zdrowotne takiego zaniedbania są nieporównywalnie większe niż potencjalne oszczędności wynikające z użycia nieoryginalnych lub niekompatybilnych części. Pamiętaj, że bezpieczeństwo na budowie zaczyna się od precyzji. Niewłaściwe wymiary rusztowania to nie tylko ryzyko mandatu, ale przede wszystkim zagrożenie życia i zdrowia.

Pamiętaj, że bezpieczeństwo na budowie zaczyna się od precyzji. Niewłaściwe wymiary rusztowania to nie tylko ryzyko mandatu, ale przede wszystkim zagrożenie życia i zdrowia.

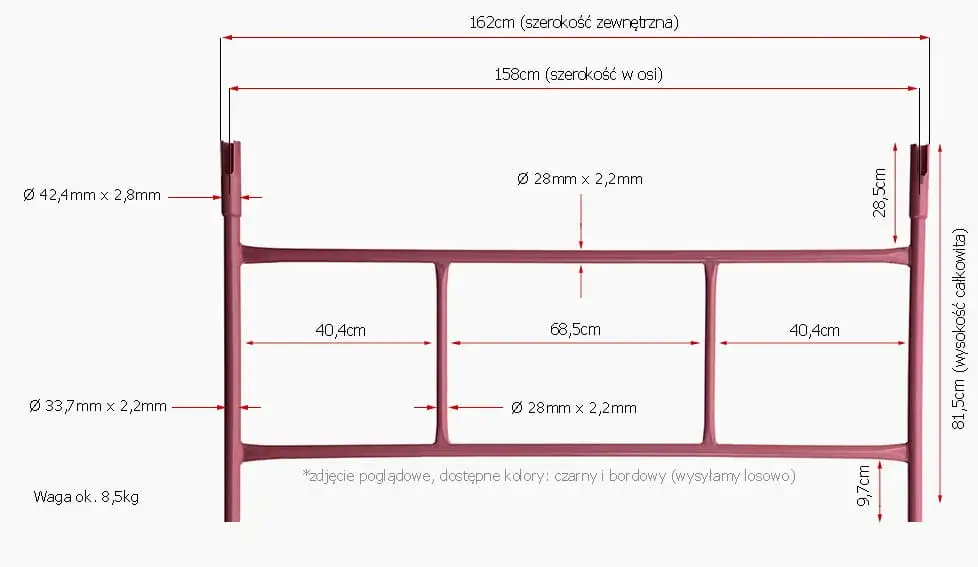

Przyjrzyjmy się teraz bliżej kluczowym elementom rusztowania warszawskiego i ich wymiarom. Standardowa ramka, będąca podstawowym modułem, ma zazwyczaj szerokość zewnętrzną w przedziale 162-164 cm. Kluczowa dla montażu i łączenia modułów jest jednak szerokość osiowa, która wynosi dokładnie 158 cm. Wysokość całkowita ramki mieści się w granicach 80-87,5 cm, choć można spotkać również moduły o wysokości 70 cm. Sama ramka waży zazwyczaj od 6 do 9,5 kg, co czyni ją stosunkowo lekkim elementem. Zrozumienie tych parametrów jest kluczowe dla poprawnego złożenia konstrukcji.

Jak już wspomniano, wymiar osiowy 158 cm to złoty standard kompatybilności rusztowania warszawskiego. Dzięki temu można swobodnie łączyć elementy pochodzące od różnych producentów, tworząc stabilną i spójną konstrukcję. Jak to sprawdzić? Przed zakupem lub montażem wystarczy zmierzyć odległość między środkami kielichów, które służą do łączenia ram. Jeśli ta odległość wynosi 158 cm, można mieć pewność, że ramki będą do siebie pasować. Jest to prosty, ale niezwykle ważny krok w zapewnieniu bezpieczeństwa.

W sytuacjach, gdy potrzebna jest precyzyjna regulacja wysokości lub dopasowanie rusztowania do niestandardowych warunków, z pomocą przychodzi rama połówkowa. Jej wymiary to zazwyczaj około 83-84 cm szerokości i 80-87 cm wysokości. Dzięki mniejszej szerokości pozwala ona na dokładniejsze dopasowanie rozstawu modułów, co jest nieocenione przy pracy na nierównym terenie lub w ciasnych przestrzeniach.

Podesty, czyli pomosty robocze, stanowią powierzchnię, na której pracownicy wykonują swoje zadania. Ich standardowa długość to około 163 cm, co idealnie pasuje do szerokości ramki. Dostępne są w dwóch głównych wariantach szerokości: 23 cm lub 32 cm. Szersze podesty zapewniają większy komfort pracy i przestrzeń na narzędzia czy materiały, ale zawsze kluczowe jest ich prawidłowe i stabilne ułożenie na ramkach.

• Stężenia: Elementy te, często o długości około 223,4 cm, zapewniają niezbędną sztywność całej konstrukcji, zapobiegając jej deformacjom i zwiększając stabilność.
• Stopy: Podstawy śrubowe, na przykład o długości 50 cm, pozwalają na precyzyjne wypoziomowanie rusztowania na nierównym podłożu, co jest fundamentalne dla bezpieczeństwa.
• Koła: Montowane w podstawie, często o średnicy 200 mm, umożliwiają łatwe przemieszczanie rusztowania. Kluczowe jest, aby były wyposażone w hamulec, który zapewnia stabilność po ustawieniu rusztowania w docelowym miejscu.
• Kotwy: Choć nie mają one standardowych wymiarów w sensie modułowym, ich rola w stabilizacji rusztowania na większych wysokościach jest nie do przecenienia. Służą do mocowania konstrukcji do ściany budynku, zapobiegając jej przewróceniu.

Jednym z najważniejszych parametrów jest maksymalna dopuszczalna wysokość konstrukcji. Bez dodatkowego kotwienia do ściany, rusztowanie warszawskie można bezpiecznie wznosić na wysokość od 4 do 5 metrów. Przekroczenie tej granicy bez odpowiedniego zabezpieczenia grozi utratą stabilności i przewróceniem się konstrukcji. Jest to absolutne minimum, które należy przestrzegać, aby zapewnić bezpieczeństwo pracownikom.

Gdy stosuje się odpowiednie kotwienie do konstrukcji budynku, maksymalna dopuszczalna wysokość rusztowania warszawskiego wzrasta. Zgodnie z ogólnymi zasadami, można je wznosić do 8 metrów. W niektórych przypadkach, zgodnie ze szczegółowymi wytycznymi zawartymi w Dokumentacji Techniczno-Ruchowej (DTR) producenta, dopuszczalna wysokość może sięgać nawet 10 metrów. Należy jednak pamiętać, że budowanie konstrukcji powyżej 8 metrów wymaga już indywidualnych projektów i specjalistycznych obliczeń inżynierskich.

Rusztowanie warszawskie jest niezwykle wszechstronne, ale istnieją sytuacje, w których może okazać się niewystarczające. Dotyczy to przede wszystkim prac na bardzo dużych wysokościach, przekraczających 8-10 metrów, gdzie wymagane są bardziej zaawansowane systemy rusztowań. Również przy bardzo dużych obciążeniach, skomplikowanych kształtach elewacji czy długotrwałych pracach, gdzie liczy się komfort i bezpieczeństwo, lepszym wyborem mogą okazać się inne systemy, takie jak rusztowania modułowe czy ramowe systemowe, które oferują większą elastyczność i nośność. Przy pracach elewacyjnych i tynkarskich, kluczowe jest zapewnienie stabilności konstrukcji oraz odpowiedniej szerokości podestów, aby móc swobodnie manewrować materiałami i narzędziami. W takich przypadkach optymalna jest konfiguracja z kilkoma modułami ustawionymi w linii, z zastosowaniem podestów o szerokości 32 cm. Przy wysokościach przekraczających 4 metry, niezbędne jest systematyczne kotwienie rusztowania do ściany budynku, zgodnie z zaleceniami DTR. W przypadku prac wykończeniowych wewnątrz budynków, takich jak malowanie czy montaż sufitów podwieszanych, rusztowanie warszawskie również znajduje zastosowanie. Tutaj kluczową rolę odgrywają koła, które umożliwiają łatwe przemieszczanie konstrukcji bez konieczności jej demontażu. Często stosuje się również niższe konfiguracje, a ramki połówkowe mogą pomóc w precyzyjnym dopasowaniu wysokości do specyfiki pomieszczenia. Należy jednak pamiętać o ochronie podłóg przed ewentualnymi uszkodzeniami.

Dla drobnych prac remontowych wokół domu jednorodzinnego, takich jak czyszczenie rynien czy drobne naprawy elewacji, wystarczająca może być minimalna konfiguracja. Zazwyczaj obejmuje ona 2-3 moduły ramowe, podesty oraz stabilne stopy. W zależności od potrzeb, można rozważyć również montaż kół. Nawet przy niewielkich wysokościach, należy bezwzględnie dbać o stabilność konstrukcji i przestrzegać podstawowych zasad bezpieczeństwa.

Podstawowym dokumentem, który musi towarzyszyć każdemu rusztowaniu, jest jego Dokumentacja Techniczno-Ruchowa (DTR). Znajdują się w niej wszystkie kluczowe informacje dotyczące dopuszczalnych wymiarów, maksymalnych wysokości montażu, schematów kotwienia, dopuszczalnych obciążeń roboczych oraz warunków bezpiecznego użytkowania. Zapoznanie się z DTR przed rozpoczęciem montażu jest absolutnie obowiązkowe.

Kolejnym ważnym aspektem jest odbiór techniczny rusztowania. Jest to obowiązkowy etap, który musi zostać przeprowadzony przed dopuszczeniem rusztowania do użytku. Odbioru dokonuje kierownik budowy lub inna osoba posiadająca odpowiednie uprawnienia. Wynikiem odbioru jest protokół, który potwierdza prawidłowość montażu i zgodność z przepisami oraz dokumentacją techniczną.

• Używanie niekompatybilnych elementów: Zawsze upewnij się, że wszystkie elementy rusztowania pochodzą od jednego producenta lub są ze sobą w pełni kompatybilne (sprawdź wymiar osiowy!). Unikaj mieszania części różnych marek bez pewności.
• Brak kotwienia na wysokościach powyżej 4-5 m: Niezależnie od warunków pogodowych, rusztowania powyżej tej wysokości muszą być systematycznie kotwione do ściany budynku.
• Niestabilne posadowienie: Zawsze używaj stóp regulowanych i podkładów, aby zapewnić stabilne i równe podparcie rusztowania, zwłaszcza na nierównym terenie.
• Brak poręczy i desek krawężnikowych: Są to podstawowe elementy zabezpieczające przed upadkiem z wysokości. Muszą być zawsze zamontowane na podestach roboczych.
• Przeciążanie rusztowania: Przestrzegaj dopuszczalnych obciążeń roboczych podanych w DTR. Nie składuj nadmiernej ilości materiałów ani nie dopuszczaj do pracy zbyt wielu osób na jednym poziomie.
• Brak DTR lub ignorowanie jej zaleceń: Dokumentacja Techniczno-Ruchowa jest Twoim przewodnikiem po bezpiecznym użytkowaniu rusztowania. Zawsze się z nią zapoznaj i stosuj jej wytyczne.
• Montaż przez osoby bez uprawnień: Montaż i demontaż rusztowania powinien być przeprowadzany przez wykwalifikowanych montażystów z odpowiednimi uprawnieniami.
