W budynku to właśnie żelbetowy wieniec budowlany decyduje o tym, czy ściany i strop pracują jak jedna całość, czy każdy element żyje własnym życiem. Z mojego punktu widzenia to detal niewidoczny po wykończeniu, ale kluczowy dla sztywności, nośności i ograniczenia rys. W tym tekście wyjaśniam, gdzie się go stosuje, jak wygląda jego zbrojenie, czym różni się od nadproża i podciągu oraz na co uważać przy ociepleniu i odbiorze.
Najkrótsza droga do zrozumienia tego detalu konstrukcyjnego
- To żelbetowy pas, który spina ściany nośne i poprawia pracę całego budynku.
- Najczęściej występuje na poziomie stropu, ale spotyka się też odmiany fundamentowe i dachowe.
- W domach jednorodzinnych często spotykam przekrój około 20 x 20 cm lub 25 x 25 cm, ale ostateczny wymiar zawsze wynika z projektu.
- Typowy układ to 4 pręty podłużne i strzemiona, jednak średnice oraz rozstaw dobiera konstruktor.
- Największe problemy to przerwane zbrojenie w narożach, zbyt słaba izolacja i niedokładne betonowanie.
- Źle zaizolowany element szybko staje się mostkiem termicznym i potrafi wychładzać ścianę przy stropie.
Czym jest ten żelbetowy pas i po co w ogóle się go robi
Najprościej mówiąc, to poziomy pas żelbetu, który zamyka konstrukcję w obwodzie i pomaga jej pracować jako jedna całość. Beton dobrze znosi ściskanie, stal przejmuje rozciąganie, więc taki układ świetnie sprawdza się tam, gdzie ściany muszą zostać usztywnione i spięte ze stropem albo z dachem.
Ja traktuję ten detal jak pas bezpieczeństwa dla murów. Ogranicza rozsuwanie się ścian, lepiej rozkłada obciążenia, pomaga przy nierównomiernym osiadaniu i zmniejsza ryzyko zarysowań w newralgicznych miejscach, zwłaszcza przy narożach i dużych otworach. W praktyce nie jest to element dekoracyjny ani opcjonalny, tylko część konstrukcji, która ma bardzo konkretne zadanie.
Kiedy już wiadomo, po co istnieje, łatwiej zrozumieć, gdzie trafia w bryle budynku i dlaczego nie każdy wieniec wygląda tak samo.
Gdzie spotkasz go w budynku i jakie ma odmiany
Wieniec nie zawsze pracuje w tym samym miejscu i nie zawsze ma identyczną rolę. W praktyce rozróżniam kilka wariantów, które różnią się położeniem, obciążeniem i tym, jak trzeba je zaizolować.
| Odmiana | Gdzie ją spotkasz | Po co jest potrzebna | Na co zwracam uwagę |
|---|---|---|---|
| Stropowy | Na poziomie stropu, wzdłuż ścian nośnych i po obwodzie budynku | Spina kondygnację i poprawia współpracę ścian ze stropem | Ciągłość w narożach, poprawne oparcie stropu, izolację zewnętrzną |
| Fundamentowy | Na górze ścian fundamentowych lub przy płycie fundamentowej | Usztywnia dolną część budynku i wiąże fundament w jedną ramę | Szczelność, izolację przeciwwilgociową i zgodność z układem fundamentu |
| Dachowy | Przy najwyższej kondygnacji, pod murłatą lub w strefie wieńczącej ścianę | Pomaga przenieść obciążenia dachu i stabilizuje ściany szczytowe | Kotwienie murłaty i ciągłość ocieplenia |
| Przy ściance kolankowej | Na poddaszu użytkowym, tam gdzie ściana kolankowa wymaga dodatkowego usztywnienia | Usztywnia niską ścianę i poprawia pracę całego układu dachowego | Współpracę z trzpieniami i poprawne połączenie z resztą konstrukcji |
W praktyce taki pas najczęściej biegnie wzdłuż ścian nośnych i po obwodzie budynku, czyli tam, gdzie konstrukcja najbardziej potrzebuje zamknięcia i usztywnienia. Żeby nie mieszać pojęć, warto od razu rozdzielić go od dwóch innych elementów, które na budowie bywają wrzucane do jednego worka.
Nadproże, podciąg i wieniec to nie to samo
To ważne rozróżnienie, bo od niego zależy zarówno projekt, jak i wykonanie. Ja często widzę, że te trzy elementy są traktowane jak synonimy, a to prosty przepis na błędy konstrukcyjne.
| Element | Gdzie pracuje | Główne zadanie | Co bywa mylone |
|---|---|---|---|
| Wieniec | W obwodzie budynku, zwykle na poziomie stropu lub dachu | Spina ściany i poprawia sztywność całej bryły | Bywa traktowany jak zwykła belka, choć jego rola jest obwodowa i ustrojowa |
| Nadproże | Nad otworem okiennym lub drzwiowym | Przenosi obciążenia ponad otworem | Nie powinno być zastępowane wieńcem tylko dlatego, że oba są z żelbetu |
| Podciąg | Pod stropem albo dachem, tam gdzie trzeba zebrać większe obciążenia | Przenosi ciężar na podpory i słupy | Może wyglądać podobnie do wieńca, ale pracuje w innym układzie statycznym |
W praktyce elementy mogą się częściowo łączyć, ale tylko wtedy, gdy przewiduje to projekt konstrukcyjny. Kiedy te role są już jasne, można przejść do tego, co najbardziej interesuje wykonawcę i inwestora: z czego dokładnie taki detal się robi.

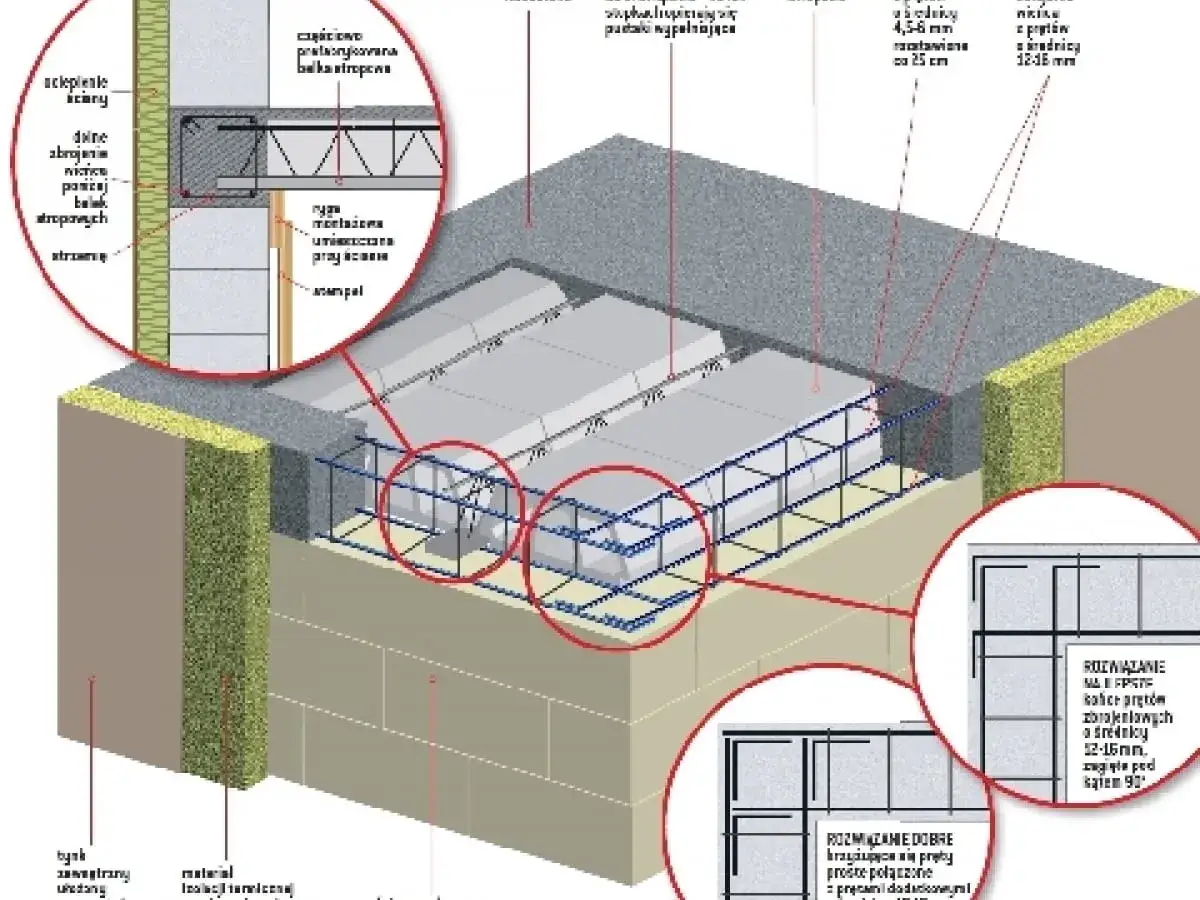

Jak projektuje się przekrój, zbrojenie i beton
Tu nie ma miejsca na zgadywanie. Wymiary, układ stali i klasa betonu muszą wynikać z obliczeń, bo ten element pracuje razem z całym budynkiem, a nie w oderwaniu od niego. W domu jednorodzinnym często spotyka się przekroje około 20 x 20 cm albo 25 x 25 cm, choć w zależności od ściany i układu stropu projekt może pójść w zupełnie inną stronę.
| Parametr | Typowy zakres | Co to oznacza w praktyce |
|---|---|---|
| Przekrój | Najczęściej około 20 x 20 cm lub 25 x 25 cm | Wymiar dobiera się do ściany, stropu i obciążeń |
| Zbrojenie podłużne | Zwykle 4 pręty Ø12-Ø16 | To główna stal przenosząca rozciąganie |
| Strzemiona | Najczęściej Ø6-Ø8, rozstaw według projektu | Trzymają zbrojenie w odpowiednim położeniu i stabilizują całość |
| Beton | Klasa zgodna z projektem, często C20/25 lub wyższa | Musi zapewnić nośność, trwałość i odpowiednią ochronę stali |
| Otulina | Warstwa ochronna betonu wokół stali | Chroni zbrojenie przed korozją i ogniem |
W narożach i na zakładach zbrojenie musi zachować ciągłość, bo właśnie tam pojawiają się największe naprężenia. Ja zawsze patrzę też, czy pręty nie leżą na deskowaniu i czy dystanse są rozmieszczone tak, żeby otulina faktycznie istniała, a nie tylko była wpisana w projekt. Projekt to jedno, ale na budowie detal wygrywa albo przegrywa dopiero przy szalowaniu i betonowaniu.
Jak wygląda wykonanie na budowie krok po kroku
Jeżeli mam wskazać etap, na którym najłatwiej zniszczyć dobry detal, to właśnie tu. Samo zalanie betonu niczego jeszcze nie załatwia, bo liczy się kolejność, dokładność i to, czy wykonawca pilnuje poziomów oraz połączeń.
- Odczytuję projekt i sprawdzam poziomy. Zanim zacznie się montaż, trzeba wiedzieć, gdzie dokładnie ma wypaść pas żelbetu i jak łączy się ze stropem, ścianą i ewentualnym dachem.
- Wykonuję szalunek albo korzystam z systemowych kształtek. Deskowanie musi być sztywne, szczelne i dobrze podparte. Przy ścianach z betonu komórkowego często stosuje się rozwiązania systemowe, bo przyspieszają pracę i ułatwiają zachowanie geometrii.
- Układam zbrojenie na dystansach. Stal nie może dotykać deskowania. Naroża, zakłady i miejsca łączeń trzeba związać tak, żeby całość pracowała jako jeden pierścień.
- Betonuję jednym ciągiem i zagęszczam mieszankę. Tu ważna jest równomierność. Zbyt agresywne wibrowanie też szkodzi, bo może rozsegregować mieszankę.
- Chronię beton i rozszalowuję we właściwym czasie. Zbyt szybkie odkrycie elementu kończy się rysami i osłabieniem krawędzi. Pasywny Budynek przypomina, że rozszalowanie zwykle następuje po 2-4 tygodniach latem i 3-6 tygodniach zimą, ale dopiero po osiągnięciu co najmniej 70% wytrzymałości końcowej.
Jeśli strop jest monolityczny, ten etap często łączy się z betonowaniem płyty. W innych systemach wykonuje się go osobno, ale zasada pozostaje ta sama: połączenie musi być sztywne, ciągłe i zgodne z projektem. Na tym etapie najłatwiej jeszcze poprawić zły detal, ale po wykończeniu naprawa robi się już naprawdę kosztowna.
Najczęstsze błędy, które psują cały detal
Najgorsze w tej części roboty jest to, że część błędów widać dopiero po czasie. Tynk czy zabudowa zasłaniają problem, ale konstrukcja pamięta wszystko.
- Przerwane zbrojenie w narożach. To klasyczny powód późniejszych rys, bo pierścień przestaje działać jak zamknięta obręcz.
- Za mała otulina. Stal jest wtedy gorzej chroniona przed korozją, a przy dłuższym czasie może to osłabić cały element.
- Nieszczelny szalunek. Ucieka mleczko cementowe, krawędzie wychodzą słabe, a powierzchnia robi się nierówna.
- Betonowanie na raty bez sensownego połączenia etapów. Powstaje zimny styk, który osłabia współpracę konstrukcji.
- Brak pielęgnacji betonu. Zbyt szybkie wysychanie daje spękania skurczowe, zwłaszcza w upał i przy wietrze.
- Samowolne poprawki bez konstruktora. Na budowie łatwo usłyszeć: „tu doda się trochę stali i będzie dobrze”. W praktyce to często prosta droga do problemów formalnych i technicznych.
Nawet dobrze zrobiona konstrukcja może jednak rozczarować, jeśli ktoś potraktuje po macoszemu izolację zewnętrzną. I właśnie tu ten detal potrafi zemścić się najbardziej.
Ocieplenie i mostki termiczne, których nie wolno lekceważyć
Tu najwięcej spraw psuje nie beton, tylko fizyka budowli. Żelbet przewodzi ciepło znacznie lepiej niż warstwa izolacji, więc źle domknięty pas obwodowy łatwo staje się liniowym mostkiem termicznym. W praktyce oznacza to wychłodzenie fragmentu ściany, większe ryzyko kondensacji pary wodnej i niepotrzebne straty energii.
Murator zwraca uwagę, że nawet niewielkie przerwy w ociepleniu stają się mostkami termicznymi, przez które ściana przy wieńcu wyraźnie się wychładza. Ja patrzę na to bardzo praktycznie: jeśli izolacja nie jest ciągła, problem wróci po tynkach, po sezonie grzewczym albo przy pierwszej termowizji.
- W ścianach dwuwarstwowych kluczowa jest ciągłość ocieplenia na całym obwodzie.
- W ścianach jednowarstwowych trzeba szczególnie pilnować rozwiązań systemowych, bo sam mur nie osłoni betonu tak skutecznie jak układ z dodatkową warstwą izolacji.
- Na styku z dachem i nadprożami nie może zostać przerwa, nawet niewielka.
- Przy balkonach i wieńcach przy stropie trzeba uważać na ciągłość warstwy termoizolacyjnej, bo to jedno z najczęstszych miejsc strat ciepła.
Dlatego przed odbiorem sprawdzam nie tylko samo zbrojenie, ale też to, czy izolacja naprawdę domyka obrys budynku. Kiedy to działa, detal jest cichy i bezproblemowy, a właśnie o to tu chodzi.
Co sprawdzam przed odbiorem, żeby konstrukcja miała sens na lata
Jeśli miałbym zostawić po sobie tylko jedną praktyczną wskazówkę, byłaby bardzo prosta: nie odbieram wieńca „na oko”. Ten element trzeba obejrzeć jak konstrukcję, nie jak fragment robót do zakrycia.
- Sprawdzam, czy wymiary zgadzają się z projektem.
- Patrzę, czy obwód jest ciągły i nie ma przypadkowych przerw.
- Kontroluję naroża, zakłady i kotwienia, bo tam najłatwiej o błąd.
- Oceniałbym otulinę i dystanse, żeby stal nie pracowała przy samej powierzchni betonu.
- Oglądam powierzchnię pod kątem raków, rozwarstwień i krzywizn po szalunku.
- Sprawdzam, czy izolacja zewnętrzna jest domknięta i nie zostawia odsłoniętego betonu.
- Zostawiam dokumentację zdjęciową z etapu zbrojenia przed zalaniem, bo później bywa bezcenna.
Jeśli mam wskazać jedną rzecz, która najbardziej odróżnia dobry detal od przeciętnego, to jest nią konsekwencja: projekt, wykonanie i ocieplenie muszą spotkać się w jednym punkcie. Wtedy ten element naprawdę robi to, do czego został stworzony, a budynek zyskuje sztywność, trwałość i spokojniejszą pracę na lata.
