Wyłącznik ciśnieniowy to mały element, który decyduje, czy pompa, kompresor albo układ automatyki włączy się dokładnie wtedy, gdy powinien. W praktyce presostat jest jednym z tych podzespołów, które rzadko przyciągają uwagę, dopóki nie zaczną sprawiać problemów, a wtedy od razu widać, jak ważną pełni rolę. Poniżej wyjaśniam, jak działa, gdzie się go stosuje, jak dobrać właściwy model i jak uniknąć błędów przy montażu.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem
- Urządzenie reaguje na zmianę ciśnienia i otwiera albo zamyka styk elektryczny, więc steruje pracą pompy, sprężarki lub innego odbiornika.
- Najczęściej spotyka się układy mechaniczne i elektroniczne, a wybór zależy od precyzji, warunków pracy i budżetu.
- Do doboru liczą się przede wszystkim: zakres ciśnienia, prąd styków, rodzaj medium, sposób resetu i warunki środowiskowe.
- W instalacjach elektrycznych ważne jest, by nie przeciążać styków i w razie potrzeby sterować stycznikiem, a nie silnikiem bezpośrednio.
- Najczęstsze problemy wynikają z błędnej nastawy, zużytych styków, nieszczelności albo zbyt małego zapasu na zakresie pracy.
Jak działa wyłącznik ciśnieniowy i z czego się składa
Mówiąc najprościej, urządzenie zamienia zmianę ciśnienia na sygnał elektryczny. W wersji mechanicznej robi to membrana, sprężyna nastawcza i układ styków, które reagują na wzrost albo spadek wartości zadanej. Gdy ciśnienie osiąga próg, obwód się otwiera lub zamyka i instalacja dostaje polecenie startu albo zatrzymania.
W praktyce kluczowe są dwa pojęcia: punkt załączenia i punkt wyłączenia. Między nimi działa histereza, czyli różnica, która chroni układ przed zbyt częstym przełączaniem. Jeżeli jest za mała, pompa lub sprężarka zaczyna „klikać” zbyt często. Jeżeli za duża, instalacja pracuje mniej stabilnie i trudniej utrzymać komfortowe parametry pracy.
W modelach przemysłowych spotyka się też styk przełączny SPDT, czyli taki, który przełącza obwód między dwoma torami. To rozwiązanie jest wygodne, bo daje większą elastyczność sterowania i łatwiej wpiąć je w automatykę. Z mojego doświadczenia wynika, że właśnie ten detal często przesądza o tym, czy cała instalacja będzie działać przewidywalnie, czy tylko „na oko”.
Gdzie ma największy sens w instalacjach elektrycznych
Najbardziej oczywiste zastosowanie to hydrofory i układy z pompą, ale to tylko część obrazu. Taki automat dobrze sprawdza się wszędzie tam, gdzie trzeba utrzymywać ciśnienie w określonym przedziale i jednocześnie ograniczyć ręczną obsługę. W budynkach mieszkalnych i małych obiektach to po prostu wygoda. W większych układach to już element bezpieczeństwa i ochrony urządzeń.

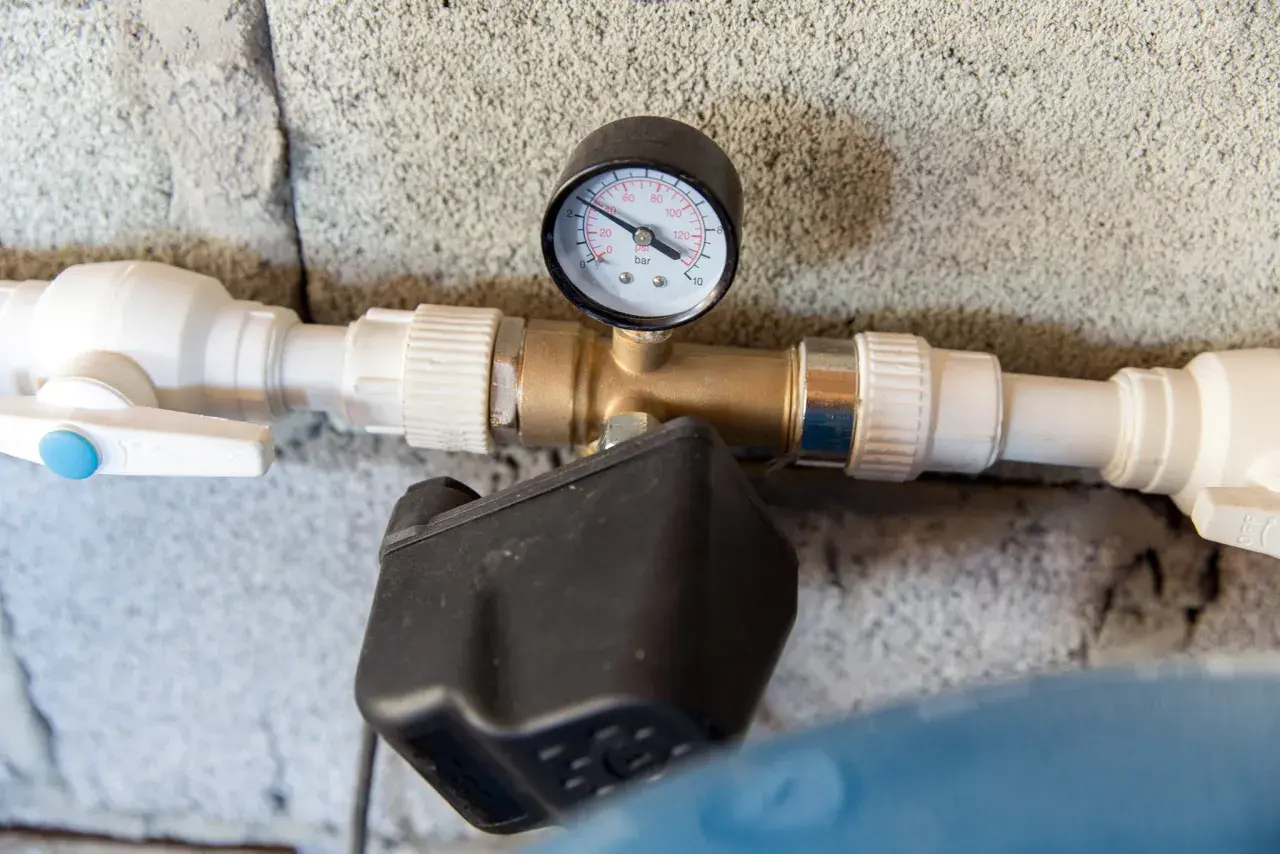

- Hydrofor - steruje pompą tak, aby woda była dostępna przy stałym ciśnieniu, bez ręcznego włączania silnika.
- Kompresor - odcina zasilanie po osiągnięciu ustawionego ciśnienia i ponownie uruchamia sprężarkę po spadku wartości.
- Wentylacja i HVAC - wspiera kontrolę filtrów, wentylatorów oraz wybranych układów roboczych, gdzie ciśnienie jest sygnałem pracy lub awarii.
- Układy chłodnicze i pompy ciepła - może pełnić funkcję zabezpieczenia sprężarki lub nadzoru nad parametrami pracy.
- Mała automatyka na budowie - przydaje się tam, gdzie pompa ma działać bez ciągłego nadzoru, ale w prostym, czytelnym układzie sterowania.
Nie każdy układ jednak powinien być oparty wyłącznie na takim rozwiązaniu. Jeśli potrzebna jest płynna regulacja wydajności, lepszy bywa falownik albo bardziej rozbudowana automatyka. Wyłącznik ciśnieniowy jest świetny do sterowania punktowego, ale nie zastępuje sterowania proporcjonalnego. To ważne rozróżnienie, bo wiele problemów zaczyna się od zbyt ambitnego oczekiwania wobec prostego elementu.
Jak dobrać model, żeby nie kupić urządzenia na wyrost
Dobór warto zacząć od pytania, co ten element ma naprawdę robić. Inny będzie potrzebny do małej pompy domowej, inny do kompresora 400 V, a jeszcze inny do układu, w którym trzeba współpracować z automatyką lub zabezpieczeniem suchobiegu. Jeśli od początku dopasujesz zakres i obciążalność, oszczędzisz sobie późniejszych korekt i wymian.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Zakres ciśnienia | Czy obejmuje realne ciśnienie pracy instalacji, z zapasem | Urządzenie nie może pracować na granicy swoich możliwości |
| Obciążalność styków | Prąd i napięcie, jakie styk ma przenosić | Zbyt słaby styk szybko się zużywa albo ulega przepaleniu |
| Rodzaj medium | Woda, powietrze, czynnik chłodniczy, inne medium | Nie każdy model nadaje się do każdego środowiska pracy |
| Reset | Automatyczny czy ręczny | Decyduje o tym, jak instalacja zachowa się po spadku lub przekroczeniu progu |
| Typ wykonania | Mechaniczny czy elektroniczny | Wpływa na precyzję, cenę i możliwości regulacji |
| Warunki montażu | Wilgoć, drgania, pył, temperatura | Od tego zależy trwałość i stabilność pracy |
Na polskim rynku proste modele do zastosowań domowych zaczynają się mniej więcej od 20-80 zł, solidniejsze wyłączniki do kompresorów i pomp kosztują często 80-300 zł, a wersje elektroniczne lub przemysłowe potrafią przekroczyć 500 zł. To tylko orientacyjne widełki, bo cena zależy od marki, zakresu, liczby styków i odporności na warunki pracy. Jeżeli styk ma sterować silnikiem o większym poborze prądu, rozsądniej jest użyć stycznika, a sam wyłącznik traktować jako element sterujący cewką.
Jak go podłączyć i ustawić bez ryzyka
Przy montażu najpierw odłączam zasilanie i sprawdzam, czy obwód jest rzeczywiście beznapięciowy. Dopiero potem przechodzę do podłączenia przewodów i ustawień. Brzmi banalnie, ale właśnie na tym etapie powstaje najwięcej niepotrzebnych awarii i niebezpiecznych sytuacji.
- Ustal, jaki ma być punkt wyłączenia i jaki punkt ponownego załączenia.
- Sprawdź, czy zakres urządzenia obejmuje oba parametry z zapasem.
- Podłącz przewody zgodnie ze schematem producenta, bez zgadywania układu styków.
- W modelu mechanicznym ustaw próg wyłączenia i różnicę załączeń, zwykle dwoma osobnymi regulacjami.
- Wykonaj kilka pełnych cykli pracy i obserwuj manometr oraz zachowanie silnika.
W mechanicznych rozwiązaniach najpierw ustawia się ciśnienie wyłączenia, a dopiero potem różnicę załączeń. To daje czytelniejszy punkt odniesienia i ułatwia korektę. Jeśli po kilku próbach widzisz, że układ załącza się zbyt często, najczęściej nie trzeba wymieniać całego urządzenia - czasem wystarczy poprawić nastawę, sprawdzić zbiornik i upewnić się, że instalacja nie ma nieszczelności.
Warto też pamiętać, że sam styk nie powinien pracować ponad swoje możliwości. Przy większych odbiornikach lepiej zastosować dodatkowy aparat wykonawczy, zwykle stycznik. Dzięki temu wyłącznik odpowiada za logikę pracy, a nie za bezpośrednie dźwiganie całego obciążenia silnika.
Najczęstsze błędy i objawy zużycia
Najgorszy scenariusz to nie całkowita awaria, tylko układ, który nadal działa, ale już niestabilnie. Wtedy łatwo zrzucić winę na pompę, zbiornik albo zasilanie, podczas gdy problem tkwi w stykach, membranie lub nastawie. Z praktyki instalacyjnej wynika, że takie objawy bardzo często wracają w tych samych konfiguracjach.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Pompę włącza się zbyt często | Zbyt mała różnica załączeń, nieszczelność, mały zbiornik | Sprawdź nastawę, zbiornik i szczelność instalacji |
| Urządzenie nie wyłącza się | Błędna regulacja albo sklejony styk | Zweryfikuj nastawę, a w razie potrzeby wymień element |
| Silnik startuje tylko czasami | Zużyte styki, luźne zaciski, problem z zasilaniem | Sprawdź połączenia i stan styków |
| Ciśnienie skacze mimo pracy | Uszkodzona membrana lub zapchany króciec pomiarowy | Oczyść układ i oceń stan części mechanicznej |
| Obudowa lub zaciski się grzeją | Za duży prąd, zbyt słaby model, luźne połączenie | Przerwij pracę i dobierz właściwy aparat |
Jest jedna rzecz, którą często podkreślam klientom: wypalony styk nie naprawi się odkręceniem śruby regulacyjnej. Jeśli element ma już ślady przegrzania, przebarwienia albo nadtopienia, regulacja tylko odwlecze problem. W takim przypadku rozsądniejsza jest wymiana niż dalsze eksperymenty.
Kiedy wystarczy model mechaniczny, a kiedy lepiej wybrać elektronikę
Mechaniczne rozwiązanie zwykle wygrywa prostotą. Jest tańsze, łatwe do zrozumienia i dobrze znosi codzienną pracę w prostych układach, zwłaszcza tam, gdzie nie potrzeba rozbudowanej diagnostyki. Elektronika z kolei daje większą precyzję, możliwość ustawiania parametrów z poziomu panelu i dodatkowe funkcje ochronne.
| Cecha | Mechaniczny | Elektroniczny |
|---|---|---|
| Cena | Zwykle niższa | Zwykle wyższa |
| Obsługa | Prosta, oparta na śrubach regulacyjnych | Dokładniejsza, często z wyświetlaczem |
| Precyzja | Dobra do prostych instalacji | Lepsza w układach wymagających dokładnej kontroli |
| Funkcje dodatkowe | Ograniczone | Często suchobieg, alarmy, opóźnienia, automatyczny restart |
| Zastosowanie | Hydrofor, kompresor, prosta automatyka | Układy przemysłowe, monitoring, bardziej wymagające instalacje |
Jeżeli chcesz po prostu włączać i wyłączać pompę w domu albo małym obiekcie, mechaniczny model zwykle wystarczy. Jeśli instalacja ma pracować stabilniej, z kontrolą suchobiegu, alarmem albo integracją z automatyką, lepiej od razu pójść w wersję elektroniczną. To nie jest kwestia „lepsze-gorsze”, tylko dopasowania do zadania.
Co sprawdzam przed zamknięciem obudowy
Przed oddaniem układu do pracy sprawdzam jeszcze trzy rzeczy: czy nastawy odpowiadają rzeczywistemu ciśnieniu, czy przewody są poprawnie dokręcone i czy po kilku cyklach urządzenie nie załącza się zbyt często. To krótki etap, ale właśnie on odróżnia montaż zrobiony „na szybko” od instalacji, która ma działać przez lata bez ciągłych poprawek.
- Czy zakres pracy obejmuje realne minimum i maksimum instalacji.
- Czy styk nie przenosi większego obciążenia, niż przewidział producent.
- Czy w razie potrzeby zastosowano stycznik zamiast bezpośredniego obciążania styków.
- Czy zbiornik, manometr i przewody nie powodują fałszywych odczytów.
- Czy po testach nie widać nieszczelności ani przegrzewania zacisków.
Dobrze dobrany wyłącznik ciśnieniowy nie robi wokół siebie hałasu, ale właśnie o to chodzi. Ma pracować cicho, przewidywalnie i bez ciągłego poprawiania. Jeśli trzymasz się zakresu, obciążenia styków i warunków pracy, instalacja odwdzięcza się długą, stabilną eksploatacją.
