Armatura odcinająca w sieci wodociągowej decyduje o tym, czy awarię da się odizolować w minutę, czy trzeba wyłączać cały odcinek instalacji. W tym tekście wyjaśniam, jak działa zasuwa wodociągowa, kiedy ma sens jej zastosowanie, jak dobrać właściwy model i na co uważać przy montażu oraz eksploatacji. Dorzucam też praktyczne wskazówki zakupowe, bo w tym przypadku różnica między „będzie działać” a „będzie działać latami” naprawdę tkwi w szczegółach.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem zasuwy
- Jej podstawowe zadanie to szybkie i pewne odcięcie przepływu wody w sieci lub przyłączu.
- Najczęściej stosuje się zasuwy klinowe, miękkouszczelnione, z trzpieniem niewznoszącym się.
- Do wody pitnej szukaj zgodności z odpowiednimi normami i atestu higienicznego.
- Nie używaj zasuwy do dławienia przepływu, bo skraca to jej żywotność.
- Przy montażu liczy się dostęp do trzpienia, poprawna oś rurociągu i właściwa skrzynka uliczna lub obudowa.
Dlaczego ten element ma tak duże znaczenie w sieci wodociągowej
W praktyce to właśnie armatura odcinająca decyduje o tym, jak „serwisowalna” jest cała instalacja. Gdy trzeba wymienić fragment rurociągu, usunąć nieszczelność albo odciąć tylko jedną strefę budynku, zawór odcinający pozwala ograniczyć szkody i skrócić przestój. W sieciach rozdzielczych, przyłączach i rozgałęzieniach ma to znaczenie bardzo przyziemne: mniej wody do wyłączenia, mniej chaosu i mniej kosztów interwencji.
Najczęściej myśli się o tym elemencie dopiero wtedy, gdy coś przestaje działać. Ja patrzę na niego odwrotnie: to nie jest dodatek, tylko punkt strategiczny w instalacji. Jeśli jest źle dobrany, trudno dostępny albo zamontowany „na siłę”, każda późniejsza awaria robi się droższa. Jeśli jest przemyślany, technicy mają realną kontrolę nad siecią, a nie tylko nad papierową dokumentacją.
W instalacjach wodociągowych taka armatura służy przede wszystkim do pełnego otwierania i pełnego zamykania odcinka, a nie do płynnej regulacji. To rozróżnienie jest ważniejsze, niż wielu inwestorów zakłada. Z tego punktu łatwo przejść do samej konstrukcji, bo dopiero ona pokazuje, dlaczego ten element działa tak pewnie.
Jak jest zbudowana i dlaczego działa tak pewnie

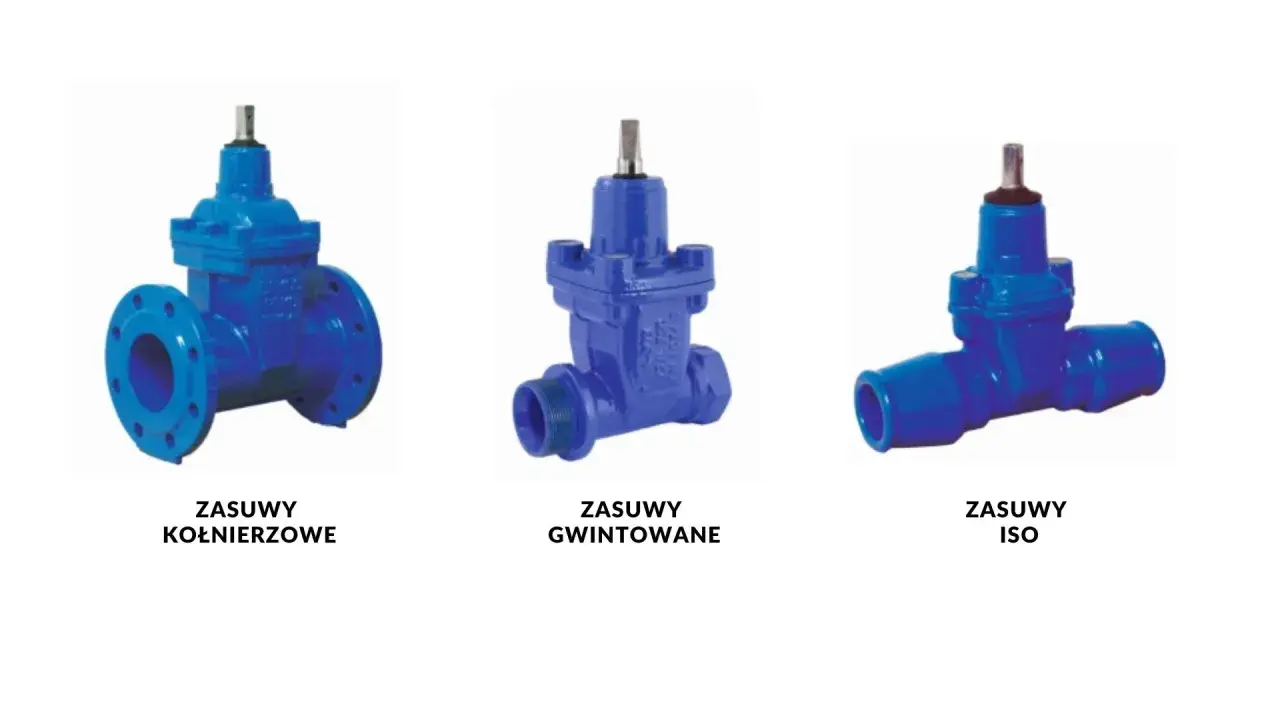

Typowa zasuwa składa się z korpusu, pokrywy, klina, trzpienia, uszczelnień oraz elementów połączeniowych, najczęściej kołnierzy. Konstrukcja wygląda prosto, ale właśnie prostota jest tu zaletą: w położeniu otwartym przelot jest gładki i zbliżony do średnicy rury, więc opory przepływu są niewielkie. To jeden z powodów, dla których w sieciach wodociągowych najczęściej wybiera się zasuwy klinowe, a nie bardziej „kombinowane” rozwiązania.
Klin to element odcinający, który zamyka przepływ. Gniazdo odpowiada za szczelne osadzenie tego elementu, a trzpień przenosi ruch z koła, klucza albo napędu na klin. W wersji miękkouszczelnionej klin jest pokryty elastomerem, najczęściej EPDM lub NBR, co poprawia szczelność i zmniejsza ryzyko mikrowycieków. W praktyce to właśnie miękkie uszczelnienie robi dużą różnicę w codziennej eksploatacji, bo zasuwa ma zamykać pewnie nawet po latach pracy w ziemi i przy zmiennych obciążeniach.
Warto też rozróżnić trzpień wznoszący i niewznoszący się. Ten pierwszy podczas otwierania wysuwa się do góry, więc położenie widać „na oko”. Drugi zostaje w korpusie, dlatego jest wygodniejszy przy zabudowie podziemnej i tam, gdzie brakuje miejsca. W sieciach zakopanych pod ziemią to zwykle bardziej praktyczny wybór, bo ułatwia montaż i nie wymaga dużej przestrzeni nad armaturą.
Do tego dochodzą powłoki antykorozyjne, najczęściej epoksydowe, oraz materiał korpusu, zwykle żeliwo sferoidalne albo szare. Dla instalacji wodnych to ważne, bo armatura pracuje w środowisku wilgotnym i nie wybacza słabej ochrony materiałowej. Właśnie te cechy decydują, jaki wariant nada się do konkretnej sieci, więc przechodzę teraz do doboru.
Jak dobrać właściwy model do instalacji
Ja zawsze zaczynam od trzech pytań: jaka jest średnica, jakie jest ciśnienie i gdzie zasuwa będzie zamontowana. Dopiero potem patrzę na materiał, typ połączenia i dokumenty dopuszczające. W teorii brzmi to banalnie, ale w praktyce najwięcej błędów powstaje właśnie na etapie „weźmy podobny model, pewnie będzie pasował”.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Średnica DN | Dobierz ją do rury i projektu instalacji | Zła średnica oznacza problemy z montażem i przepływem |
| Ciśnienie PN | W praktyce często spotyka się PN10 i PN16 | Musi odpowiadać warunkom pracy sieci |
| Materiał | Żeliwo sferoidalne lub szare, z ochroną antykorozyjną | Wpływa na trwałość i odporność mechaniczną |
| Uszczelnienie | Miękkouszczelnione kliny są dziś najpraktyczniejsze | Lepsza szczelność i mniejsze ryzyko przecieków |
| Połączenie | Kołnierzowe, kielichowe albo z innym systemem zgodnym z projektem | Ułatwia montaż i ogranicza ryzyko nieszczelności |
| Dopuszczenia | Atest higieniczny dla wody pitnej i zgodność z normami | Bez tego element nie powinien trafiać do instalacji wodociągowej |
| Miejsce zabudowy | Podziemne, techniczne, dostępne lub trudno dostępne | Decyduje o typie trzpienia i sposobie obsługi |
W instalacjach do wody pitnej zwracam uwagę na zgodność z PN-EN 1074-1 i PN-EN 1074-2, a przy armaturze kołnierzowej także na długość zabudowy i kołnierze zgodne z PN-EN 558 oraz PN-EN 1092-2. To nie są ozdobniki w karcie produktu. One porządkują całą odpowiedzialność za dopasowanie, szczelność i kompatybilność z resztą układu.
W ofertach handlowych najczęściej przewijają się średnice DN50-DN150, ale producenci sieciowi mają też większe wykonania, nawet do DN600. Dla zwykłego przyłącza lub odcinka wewnętrznej infrastruktury to zazwyczaj więcej, niż potrzeba, ale w magistralach i większych sieciach skala robi się zupełnie inna. Najważniejsze jest to, żeby nie kupować „na zapas”, tylko pod realne warunki pracy.
Jeśli armatura ma pracować pod ziemią, zakładam od razu przestrzeń na obudowę teleskopową i skrzynkę uliczną. To niby drobiazg, ale właśnie takie drobiazgi przesądzają o tym, czy serwis będzie prosty, czy będzie wymagał kopania wszystkiego od nowa. Dobór to jedno, a montaż i codzienna eksploatacja drugie, i właśnie tam najłatwiej popełnić kosztowny błąd.
Montaż i eksploatacja bez błędów
W praktyce montaż nie kończy się na przykręceniu armatury do rurociągu. Trzeba jeszcze zadbać o osiowość, czystość wnętrza, prawidłową pozycję zabudowy i dostęp do trzpienia. Zasuwa powinna pracować w osi przewodu, bez skręcania korpusu i bez wymuszania „siłowego” dopasowania na rurach. Jeśli ktoś próbuje skompensować błędy montażowe samą siłą dokręcania, zwykle kończy się to problemem z uszczelnieniem.
Przy zabudowie podziemnej standardem jest współpraca z obudową teleskopową i skrzynką uliczną. To zapewnia dostęp do obsługi bez odkopywania całego odcinka. W wielu projektach właśnie ten element robi największą różnicę w eksploatacji: technik schodzi do skrzynki, a nie na budowę z koparką. Dobrze zaprojektowany dostęp jest wart więcej niż efektowny katalogowy opis.
Warto też pamiętać o kierunku pracy i położeniu armatury. Zasuwy z trzpieniem niewznoszącym są wygodne pod ziemią, ale nie zawsze na pierwszy rzut oka pokazują, czy są całkowicie otwarte czy zamknięte. Dlatego przyda się wskaźnik położenia albo czytelne oznaczenie kierunku zamykania. Jeśli tego brakuje, obsługa na miejscu robi się mniej intuicyjna, a to zwiększa ryzyko pomyłki.
Najważniejsza zasada eksploatacyjna jest prosta: zasuwy używa się do odcinania, a nie do regulacji przepływu. Gdy ktoś przymyka je „na pół gwizdka”, przepływ staje się turbulentny, pojawia się kawitacja, drgania i przyspieszone zużycie klina oraz gniazda. To jeden z tych błędów, które długo nie bolą, a potem wychodzą w formie wycieków i problemów ze szczelnością.
Jeśli wiesz już, czego nie robić, łatwiej ocenić, kiedy zasuwa nie jest najlepszym wyborem.
Kiedy lepiej wybrać inną armaturę niż zasuwa
Nie każda instalacja wodna potrzebuje właśnie zasuwy. Jeśli zadanie polega na ciągłej regulacji natężenia przepływu, częstym przymykaniu albo precyzyjnym balansowaniu obiegu, lepiej sprawdza się przepustnica albo zawór regulacyjny. Ja traktuję to bardzo praktycznie: zasuwę wybieram do pełnego odcięcia, a nie do sterowania „po drodze”.
| Potrzeba w instalacji | Lepszy wybór | Dlaczego |
|---|---|---|
| Pełne odcięcie odcinka sieci | Zasuwa | Daje pewne zamknięcie i niski opór po pełnym otwarciu |
| Częsta regulacja przepływu | Przepustnica lub zawór regulacyjny | Lepiej znoszą pracę częściowo otwartą |
| Mało miejsca w zabudowie | Wariant dobrany do ograniczonej przestrzeni | Trzeba sprawdzić typ trzpienia i wysokość zabudowy |
| Obsługa rzadko, ale pewnie | Zasuwa z niewznoszącym się trzpieniem | Sprawdza się w ziemi i w strefach serwisowych |
| Wysoka automatyzacja lub zdalna obsługa | Armatura z napędem | Ułatwia częste przełączanie i kontrolę |
To porównanie nie ma jednej uniwersalnej odpowiedzi, bo dużo zależy od projektu. Jeśli instalacja ma po prostu dać się odciąć podczas awarii, zasuwa jest rozsądna. Jeśli ma pracować regulacyjnie, zwykle przegrywa z innymi rozwiązaniami już na poziomie funkcji, a nie ceny.
W tym miejscu widać też najczęstsze nieporozumienie: dobra armatura odcinająca nie jest tym samym co armatura regulacyjna. Kto miesza te role, często kupuje sprzęt „zbyt mocny” albo po prostu nie taki, jak trzeba. A to prowadzi już prosto do pytania o budżet.
Ile kosztuje i od czego zależy cena
Cena zależy przede wszystkim od średnicy, klasy ciśnienia, materiału korpusu, typu uszczelnienia i wyposażenia dodatkowego. Duże znaczenie ma też producent oraz to, czy kupujesz samą zasuwę, czy kompletny zestaw z obudową, skrzynką uliczną, wskaźnikiem położenia i osprzętem montażowym. W praktyce koszt „gołej” armatury bywa tylko początkiem rachunku.
| Przykładowa średnica | Orientacyjny przedział cenowy brutto | Co zwykle podbija koszt |
|---|---|---|
| DN50 | ok. 250-410 zł | Powłoka, marka, wersja kołnierzowa, dopuszczenia |
| DN80 | ok. 480-620 zł | PN16, wykonanie miękkouszczelnione, osprzęt |
| DN100 | ok. 550-1 030 zł | Materiał, seria, długość zabudowy, producent |
| Większe średnice i wykonania specjalne | wyraźnie więcej | Napęd, większa masa, specyficzne warunki pracy |
Takie widełki są użyteczne, bo pokazują realną skalę wydatku na rynku detalicznym, ale nie warto z nich robić jedynego kryterium decyzji. Tańszy model może okazać się droższy po doliczeniu montażu, dodatkowych uszczelek, obudowy i elementów dostępowych. Z drugiej strony droższa armatura często broni się trwałością, szczelnością i mniejszą liczbą interwencji serwisowych.
Jeśli miałbym wskazać jeden praktyczny wniosek, byłby prosty: nie kupuj samej zasuwy, tylko cały scenariusz pracy instalacji. To właśnie prowadzi do ostatniej, bardzo przyziemnej checklisty.
Co sprawdzam przed zamówieniem armatury do odcięcia
Zanim zamówię element, sprawdzam cztery rzeczy: medium, ciśnienie, miejsce zabudowy i sposób serwisu. To zestaw minimalny, ale wystarcza, żeby odsiać większość nietrafionych decyzji. Jeśli chodzi o wodę pitną, dorzucam jeszcze atest higieniczny i zgodność z dokumentacją projektową, bo bez tego zakup może być formalnie poprawny, ale praktycznie bezużyteczny.
- Czy armatura pracuje w sieci wodociągowej, przyłączu czy rozgałęzieniu. To wpływa na średnicę i typ połączenia.
- Czy będzie montowana pod ziemią, czy w przestrzeni technicznej. Od tego zależy trzpień, dostęp i osprzęt.
- Czy ma tylko odcinać, czy też ma umożliwiać częste przełączanie. Odcięcie i regulacja to dwie różne funkcje.
- Czy projekt przewiduje obudowę i skrzynkę uliczną. Bez nich obsługa podziemna robi się niepraktyczna.
- Czy producent podaje normy, długość zabudowy i warunki pracy. Brak tych danych to sygnał ostrzegawczy.
Jeżeli mam wątpliwość, wolę dopłacić do modelu lepiej udokumentowanego niż oszczędzić na armaturze, która później utrudni każdą naprawę. W instalacjach wodno-kanalizacyjnych takie decyzje szybko wychodzą w terenie, a nie na etapie zakupu. I właśnie dlatego dobrze dobrana zasuwa nie jest tylko częścią rury, ale elementem, który decyduje o sprawności całej sieci.
