Badanie rezystancji izolacji - Jak to zrobić dobrze?

Badanie rezystancji izolacji pozwala szybko ocenić, czy przewody, kable, silniki i aparatura nadal skutecznie oddzielają części czynne od obudowy oraz od siebie nawzajem. W praktyce to jeden z testów, który najczęściej ujawnia wilgoć, zabrudzenia, starzenie materiału i uszkodzenia mechaniczne, zanim pojawi się awaria. Poniżej pokazuję, jak dobrać miernik, przygotować obwód, wykonać badanie i sensownie odczytać wynik.

Co sprawdza badanie izolacji i kiedy je zlecam

Patrzę na ten test przede wszystkim jak na szybki wskaźnik stanu technicznego, a nie laboratoryjny opis „siły” izolacji. Mierzy się rezystancję przy zadanym napięciu probierczym, więc wynik mówi mi, ile prądu upływu płynie przez materiał w konkretnych warunkach. To ważne rozróżnienie, bo wysoka wartość nie oznacza, że izolacja będzie idealna w każdych warunkach, a niższa nie zawsze znaczy natychmiastową awarię.

W budownictwie i elektroinstalacjach taki test wykonuję przy odbiorach, po naprawach, po dłuższym postoju obiektu, po zalaniu, a także w ramach przeglądów okresowych. Najczęściej dotyczy przewodów, rozdzielnic, obwodów gniazd i oświetlenia, a w szerszym zastosowaniu także kabli energetycznych, silników, transformatorów i urządzeń technologicznych. W Polsce praktyka opiera się głównie na wymaganiach PN-HD 60364-6 oraz PN-EN 61557-2, więc nie chodzi o „dowolny” pomiar, tylko o badanie wykonane według określonych zasad.

Najbardziej użyteczna zasada jest prosta: dobry wynik ma sens tylko wtedy, gdy wiem, w jakich warunkach został uzyskany i jaki fragment instalacji był wtedy rzeczywiście badany. Dlatego sam odczyt zawsze łączę z informacją o obwodzie, temperaturze i wilgotności, a potem przechodzę do sprzętu, który ten test umożliwia.

Jaki miernik i osprzęt ma znaczenie w praktyce

Nie każdy przyrząd, który „mierzy opór”, nadaje się do oceny izolacji. Zwykły multimetr podaje małe napięcie testowe i nie pokaże tego samego, co megomierz pracujący przy 250, 500 albo 1000 V DC. Jeśli ktoś chce rzetelnie oceniać stan instalacji, musi dobrać sprzęt do typu obiektu, a nie odwrotnie.

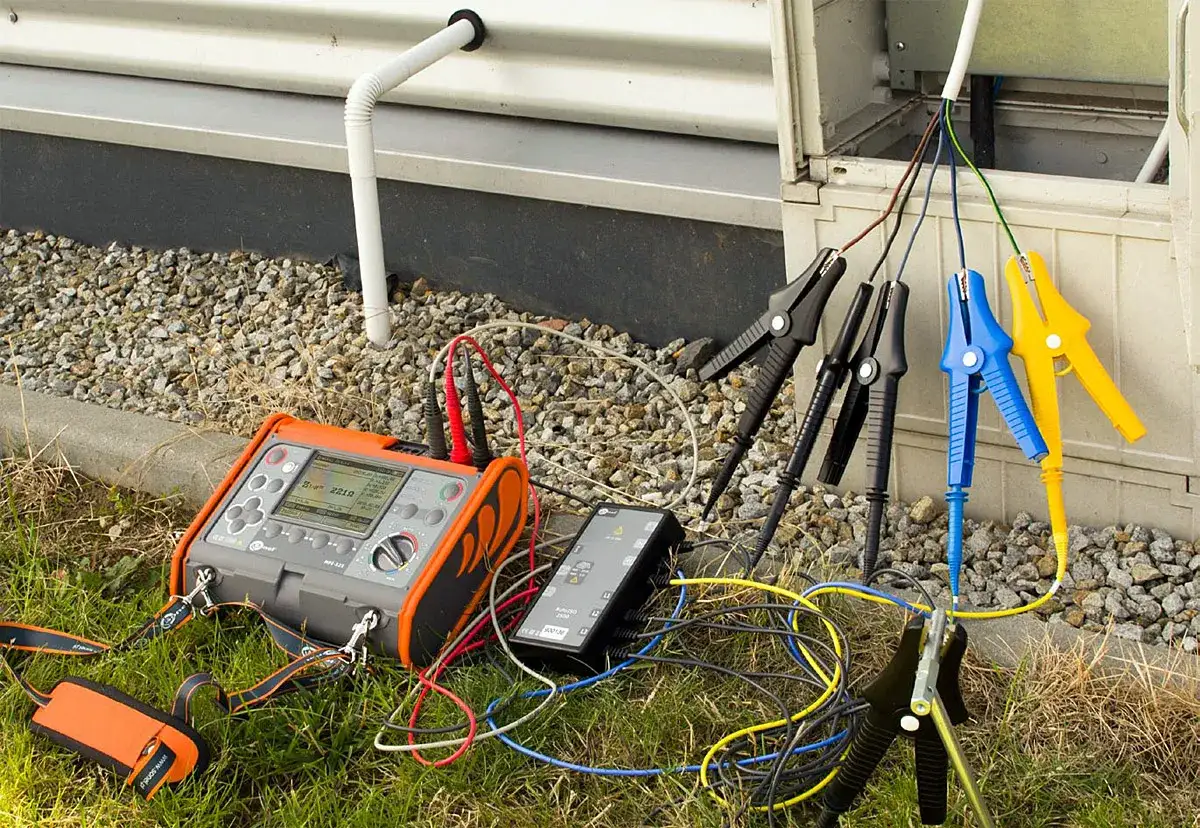

W praktyce najczęściej wybieram miernik z zakresem 250, 500 i 1000 V DC, automatycznym rozładowaniem, pamięcią wyników i możliwością wykonania testów czasowych. To wystarcza do większości robót budowlanych i serwisowych. Jeśli wiem, że będę badał długie kable, maszyny albo układy wielowarstwowe, szukam przyrządu z funkcjami PI, DAR i opcją pracy z przewodem guard.

Sam miernik to nie wszystko. Równie ważne są przewody o odpowiedniej izolacji, stabilne zaciski i dobra organizacja pracy na obiekcie. Jeśli sprzęt jest dobrany sensownie, przechodzę do przygotowania obwodu, bo właśnie tam najłatwiej zepsuć wynik.

Jak przygotować obwód, żeby wynik nie był zafałszowany

Najwięcej błędów nie powstaje w momencie naciśnięcia przycisku testu, tylko chwilę wcześniej. Jeśli obwód nie jest odłączony, osuszony i rozdzielony na logiczne fragmenty, odczyt może wyglądać „źle” mimo tego, że sama izolacja nie jest jeszcze krytycznie uszkodzona.

1. Odłącz zasilanie i potwierdź brak napięcia na badanym odcinku.
2. Odłącz elementy wrażliwe na napięcie probiercze, na przykład sterowniki, zasilacze impulsowe, falowniki, ograniczniki przepięć, moduły LED i elektronikę automatyki.
3. Rozdziel obwód tak, aby badać tylko ten fragment, który rzeczywiście chcesz ocenić.
4. Sprawdź, czy na izolacji nie ma wilgoci, kurzu, oleju, osadów budowlanych albo uszkodzeń mechanicznych.
5. Przy kablach i zabrudzonych powierzchniach użyj zacisku G lub ekranującej folii, jeśli konstrukcja na to pozwala.
6. Zanotuj temperaturę i wilgotność, bo oba parametry potrafią wyraźnie zmienić wynik.

Wysoka wilgotność i brudna powierzchnia potrafią obniżyć odczyt bardziej, niż wielu wykonawców zakłada. Z kolei temperatura zwykle działa w drugą stronę niż intuicja podpowiada początkującym: im cieplej, tym rezystancja izolacji zazwyczaj spada. Dlatego nie porównuję bezmyślnie wyniku z chłodnego, suchego dnia z pomiarem wykonanym w wilgotnym pomieszczeniu po tynkach.

Jeżeli nie mam pewności, czy dany element da się bezpiecznie testować w całości, wolę odłączyć go i badać sekcjami. To zajmuje chwilę dłużej, ale zwykle oszczędza godzinę szukania „usterki”, której tak naprawdę nie ma. Gdy obwód jest już przygotowany, sam test jest prosty, ale trzeba trzymać się kolejności.

Jak wykonać badanie krok po kroku

Przy dobrze przygotowanym obiekcie procedura jest krótka i przewidywalna. Ja trzymam się zawsze tego samego schematu, bo wtedy wynik jest porównywalny także przy kolejnych przeglądach.

1. Wybieram napięcie probiercze odpowiednie do badanego obwodu.
2. Podłączam przewody pomiarowe do odpowiednich żył, obudowy lub PE zgodnie z celem testu.
3. Uruchamiam test i czekam, aż wskazanie się ustabilizuje.
4. Jeśli badam obiekt diagnostycznie, zapisuję także wynik czasowy, a nie tylko jedną wartość końcową.
5. Po zakończeniu odczekuję na automatyczne rozładowanie obiektu.
6. Notuję warunki badania, typ obwodu i ewentualne odchylenia od standardowej procedury.

W obwodach z elektroniką nie stosuję ślepo standardowego napięcia, jeśli mogłoby ono uszkodzić elementy. Wtedy badam tylko wydzieloną część instalacji albo stosuję procedurę zgodną z zaleceniami producenta. To jedna z tych sytuacji, w których ostrożność jest bardziej praktyczna niż upieranie się przy jednym schemacie dla wszystkiego.

Po teście zawsze czekam, aż miernik potwierdzi rozładowanie, bo w kablach i większych układach potrafi zostać ładunek elektryczny. Sam odczyt jeszcze niczego nie przesądza, więc następny krok to interpretacja wyniku i kontekst, w jakim ten wynik powstał.

Jak odczytuję wynik i kiedy traktuję go jako alarm

Minimalna wartość formalna to nie to samo co wynik, który daje mi spokój na lata. Jeśli obwód osiąga wymagane 1 MΩ, to znaczy, że test przeszedł, ale nie mówi mi jeszcze wszystkiego o jego kondycji. Ja patrzę przede wszystkim na to, czy odczyt jest stabilny, czy powtarzalny i czy nie różni się wyraźnie od podobnych obwodów w tym samym obiekcie.

Jeśli wynik jest graniczny, nie kończę na jednym pomiarze. Powtarzam test po poprawieniu warunków albo po odłączeniu dodatkowych odbiorników, które mogły zafałszować odczyt. Dopiero kiedy wynik utrzymuje się na tym samym poziomie, traktuję go jako realny sygnał problemu, a nie przypadek.

W dłuższej perspektywie bardziej liczy się trend niż pojedyncza liczba. Obwód, który dziś ma 8 MΩ, a za pół roku spada do 1,2 MΩ, wymaga większej uwagi niż instalacja z wynikiem 1,1 MΩ, która od lat trzyma podobny poziom. Dlatego przy kolejnych przeglądach zawsze porównuję nie tylko wartości, ale też te same warunki badania.

Najwięcej problemów zaczyna się jednak wtedy, gdy ktoś miesza błąd proceduralny z rzeczywistą degradacją izolacji. Właśnie dlatego warto znać najczęstsze pułapki.

Najczęstsze błędy, które psują cały test

W praktyce spotykam kilka powtarzalnych błędów, które potrafią całkowicie wypaczyć wynik. To nie są drobiazgi, tylko rzeczy, przez które dobry tester pokazuje złą historię obiektu.

• Badanie pod napięciem albo bez pewnego sprawdzenia, że obwód jest odłączony.
• Zostawienie w obwodzie elektroniki, ograniczników przepięć, zasilaczy i innych elementów wrażliwych na napięcie probiercze.
• Pomiar na zabrudzonych lub zawilgoconych powierzchniach bez użycia zacisku G.
• Zbyt szybkie ocenianie odczytu, zanim wynik się ustabilizuje.
• Brak rozładowania obiektu przed odpięciem przewodów.
• Porównywanie wyników bez uwzględnienia temperatury, wilgotności i długości badanego odcinka.
• Brak dokładnego opisu, które żyły i jakie odcinki były testowane.

Jest jeszcze jeden błąd, którego nie lubię najbardziej: mylenie badania izolacji z pomiarem ciągłości ochronnej. To dwa różne testy, wykonywane innymi metodami i z innym celem. Pierwszy mówi mi o stanie izolacji, drugi o jakości połączenia ochronnego, więc zamiana tych pojęć prowadzi do błędnych decyzji na budowie i w serwisie.

Jeśli eliminuję te błędy, sam odczyt staje się dużo bardziej wiarygodny. A kiedy chcę wyciągnąć z pomiaru coś więcej niż tylko „zaliczył albo nie”, sięgam po dodatkowe dane diagnostyczne.

Co dopisać do protokołu, żeby wynik miał wartość za kilka miesięcy

Dobrze przygotowany protokół jest często ważniejszy niż sam pojedynczy odczyt. Za pół roku nie pamięta się przecież, czy pomieszczenie było wilgotne po tynkach, czy kabel leżał jeszcze w brudnym korycie, a to właśnie te szczegóły decydują o sensie wyniku.

• Napięcie probiercze i czas przyłożenia napięcia.
• Temperatura otoczenia i temperatura badanego obiektu, jeśli była mierzona.
• Wilgotność i stan powierzchni izolacji.
• Dokładny zakres badanego obwodu, a nie tylko ogólna nazwa instalacji.
• Informacja, czy użyto zacisku G, testu czasowego, PI lub DAR.
• Uwagi o odłączonych odbiornikach i elementach, które mogły wpłynąć na wynik.

Przy kablach, silnikach i większych układach diagnostycznych przydatne są też wskaźniki PI i DAR, bo pokazują, jak rezystancja zmienia się w czasie, a nie tylko jaki ma stan w jednej chwili. To pomaga odróżnić chwilowe zawilgocenie od rzeczywistego starzenia się izolacji. W bardziej wymagających obiektach patrzę również na dłuższy przebieg pomiaru, bo wielowarstwowa izolacja potrafi ukryć lokalny problem, który przy pojedynczym odczycie nie będzie jeszcze widoczny.

Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: dobry test izolacji to nie tylko liczba z miernika, ale też porządek w przygotowaniu, właściwe napięcie probiercze i uczciwy opis warunków. Dopiero taki komplet daje wynik, na którym można bezpiecznie oprzeć decyzję o odbiorze, naprawie albo dalszej diagnostyce.
