W praktyce budowlanej wysokość trzeba najpierw ustawić, a dopiero potem mierzyć. Reper geodezyjny to stabilny punkt odniesienia o znanej wysokości, dzięki któremu można prowadzić niwelację, wyznaczać poziomy fundamentów, kontrolować wykopy i sprawdzać, czy obiekt nie osiada. Poniżej pokazuję, jak działa ten element, jakie ma odmiany, czym się go zakłada i które narzędzia pomiarowe naprawdę mają znaczenie na budowie.
Najważniejsze rzeczy, które warto zapamiętać o punktach wysokościowych
- To punkt o znanej wysokości, od którego geodeta przenosi poziomy w teren i na obiekt.
- Najczęściej służy do niwelacji, kontroli robót ziemnych, fundamentów, posadzek i odwodnienia.
- Na budowie zwykle ważniejszy jest reper roboczy niż sam punkt państwowy, bo pracuje bliżej strefy robót.
- Do precyzyjnych pomiarów najlepiej sprawdza się niwelator z łatą, a GNSS traktuję jako wsparcie, nie zawsze zamiennik.
- Największe błędy wynikają z niestabilnego osadzenia punktu, złego pionowania łaty i zbyt dużego zaufania do jednego odczytu.
Czym jest punkt odniesienia wysokości i po co się go zakłada
Najprościej mówiąc, to punkt wysokościowy, do którego „przywiązuje się” kolejne odczyty. W materiałach ZPE do geodezji pomiar zaczyna się od punktu o znanej wysokości, a potem przenosi się ją na kolejne punkty pośrednie. Dzięki temu można policzyć różnicę wysokości, a nie zgadywać poziom.
Ja rozdzielam tu dwa pojęcia: sam znak w terenie i jego wiarygodność. Znak bez opisu topograficznego, kontroli i odniesienia do układu wysokościowego nie daje jeszcze pewnego wyniku. Dopiero wtedy, gdy punkt jest stabilny i sprawdzony, staje się realnym narzędziem pracy.
- Rzędna to po prostu wysokość punktu względem przyjętego układu odniesienia.
- Niwelacja pozwala wyznaczać różnice wysokości między punktami terenowymi.
- Osnowa wysokościowa to sieć punktów, na której opiera się dalszy pomiar.
W budownictwie taka baza jest potrzebna niemal od pierwszego dnia robót, bo bez niej łatwo pomylić projekt z rzeczywistym poziomem terenu albo posadzki. To prowadzi już prosto do pytania, gdzie ten punkt naprawdę robi różnicę.
Gdzie ten punkt naprawdę robi różnicę na budowie i w terenie
Najczęściej spotykam go tam, gdzie wysokość ma znaczenie konstrukcyjne. Wykop pod ławy fundamentowe, poziom chudziaka, spadek kanalizacji, niweleta drogi, wysokość murków oporowych czy kontrola osiadania obiektu to sytuacje, w których jeden pewny punkt odniesienia oszczędza mnóstwo korekt.
Na dużych inwestycjach nie chodzi tylko o sam start robót. Taki punkt pomaga też po drodze, gdy trzeba sprawdzić, czy ekipa ziemna nie zeszła za nisko, czy podsypka ma właściwą grubość, albo czy posadzka w hali nie „uciekła” o kilka milimetrów. Z mojego punktu widzenia to właśnie tu widać różnicę między pomiarem robionym formalnie a pomiarem, który naprawdę wspiera budowę.
- przy fundamentach i płytach fundamentowych, gdzie poziom musi być powtarzalny na całej powierzchni;
- przy drogach, chodnikach i placach, gdzie liczą się spadki i odwodnienie;
- przy kanalizacji i instalacjach podziemnych, gdzie wysokość decyduje o działaniu całego układu;
- przy kontrolach przemieszczeń, gdy trzeba sprawdzić, czy obiekt nie osiada nierównomiernie.
Kiedy wiesz już, gdzie taki punkt jest potrzebny, łatwiej zrozumieć, że nie każdy z nich pełni tę samą rolę i nie każdy nadaje się do tego samego zadania.
Jakie odmiany punktów wysokościowych spotkasz najczęściej
W praktyce używa się kilku typów znaków i warto je rozróżniać, bo od tego zależy dokładność oraz trwałość pomiaru. Nie każdy punkt ma być wieczny, ale każdy powinien pasować do zadania. Ja zawsze patrzę na to tak: inny punkt zakłada się do roboczej kontroli wykopu, a inny do długotrwałego odniesienia dla całej inwestycji.
| Rodzaj punktu | Gdzie się sprawdza | Co go wyróżnia |
|---|---|---|
| Punkt osnowy wysokościowej | Prace geodezyjne wymagające pewnego odniesienia | Jest powiązany z oficjalnym układem i daje stabilną bazę do dalszych pomiarów |
| Punkt roboczy | Plac budowy, wykopy, poziomy konstrukcyjne | Zakłada się go blisko strefy robót, żeby szybciej przekazywać wysokości ekipie |
| Reper ścienny | Obiekty trwałe, elewacje, budynki z ustabilizowanym podłożem | Jest osadzony w ścianie i zwykle łatwo go odnaleźć podczas kolejnych pomiarów |
| Punkt naziemny lub głęboki | Tereny narażone na ruchy powierzchni gruntu | Lepsza odporność na lokalne osiadanie i przypadkowe uszkodzenia |
Najważniejsze nie jest samo nazewnictwo, tylko stabilność i możliwość odtworzenia punktu po czasie. Jeśli znak zniknie, przemieści się albo nikt nie wie, jak go znaleźć, cały sens pomiaru słabnie. Dlatego dobry punkt musi być nie tylko dobrze osadzony, ale też dobrze opisany.
Jak zakłada się i kontroluje punkt odniesienia w praktyce
Tu najłatwiej popełnić błąd, bo wielu wykonawców skupia się na samym znaku, a pomija warunki jego pracy. Ja zaczynam od miejsca. Punkt powinien stać tam, gdzie nie będzie narażony na drgania, zasypywanie, rozbiórkę fragmentu obiektu ani przypadkowe przestawienie sprzętem budowlanym.
- Wybiera się stabilne miejsce poza strefą bezpośrednich robót.
- Osadza się znak w gruncie, ścianie albo fundamencie tak, by był trwały i czytelny.
- Opisuje się jego położenie, najlepiej także zdjęciem i szkicem dojścia.
- Nawiązuje się go do istniejącej osnowy albo do innego pewnego punktu o znanej wysokości.
- Po robotach ziemnych albo po większym etapie inwestycji wykonuje się kontrolę.
Na większych obiektach zakładam zwykle kilka punktów roboczych, bo jeden punkt to za mało, jeśli chcesz szybko sprawdzić wynik i nie zatrzymać całej budowy przy pierwszym uszkodzeniu. To ważne szczególnie tam, gdzie ziemia pracuje, wykopy się pogłębiają albo ciężki sprzęt jeździ blisko krawędzi.
Właśnie dlatego sam montaż punktu to dopiero początek, a nie pełna usługa. O jakości decyduje jeszcze instrument i sposób odczytu, więc przechodzę teraz do narzędzi.
Jakie narzędzia pomiarowe są naprawdę potrzebne
Jeśli miałbym wskazać zestaw, bez którego trudno mówić o wiarygodnym pomiarze wysokościowym, to zacząłbym od niwelatora i łaty geodezyjnej. W materiałach ZPE opisujących pomiary wysokościowe odczyt z łaty podaje się z precyzją 1 mm, a sama niwelacja służy właśnie do wyznaczania różnic wysokości między punktami.
Ja w takim zestawie zawsze myślę o narzędziu, punkcie odniesienia i warunkach terenowych razem. Sam sprzęt nie załatwi wszystkiego, jeśli łata stoi krzywo albo punkt został osiadły po kilku dniach robót.
| Narzędzie | Do czego służy | Co warto wiedzieć |
|---|---|---|

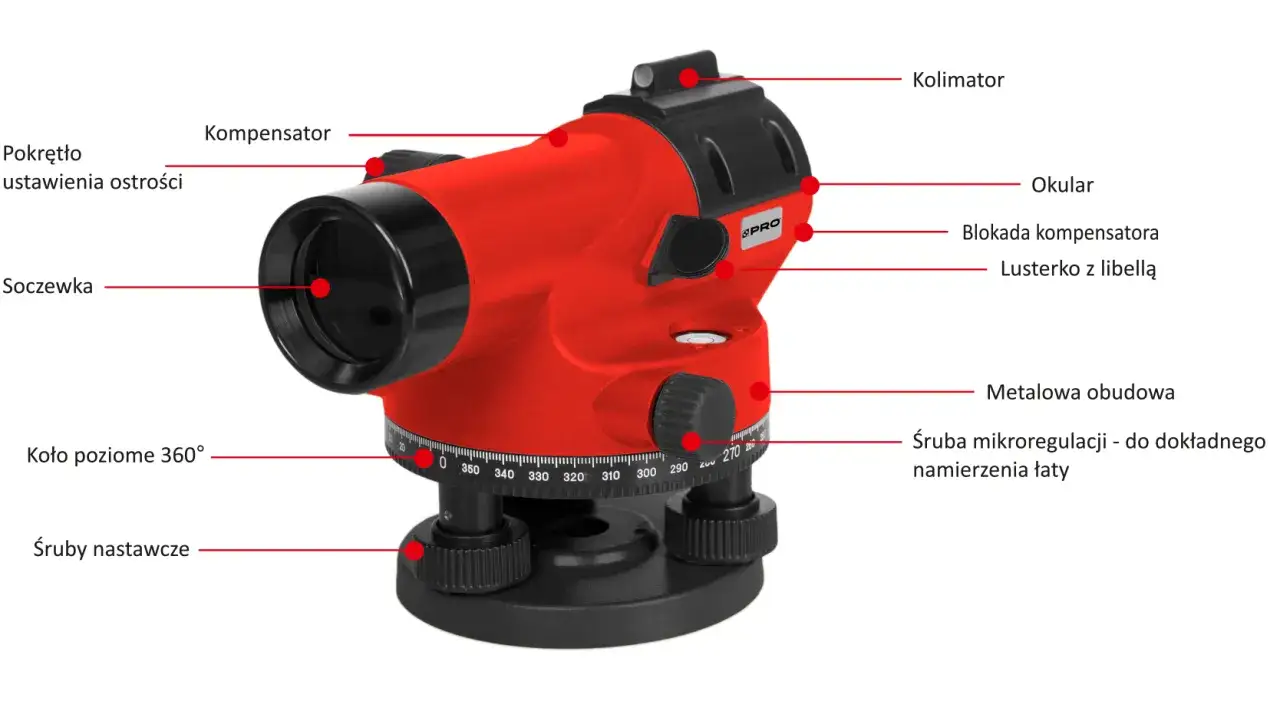

| Niwelator optyczny lub cyfrowy | Do precyzyjnych pomiarów różnic wysokości | Najlepiej sprawdza się przy poziomach konstrukcyjnych; przy dobrej organizacji daje bardzo pewne wyniki |
| Łata geodezyjna | Do odczytu wysokości na punktach pomiarowych | Musi stać pionowo, bo nawet małe odchylenie psuje odczyt |

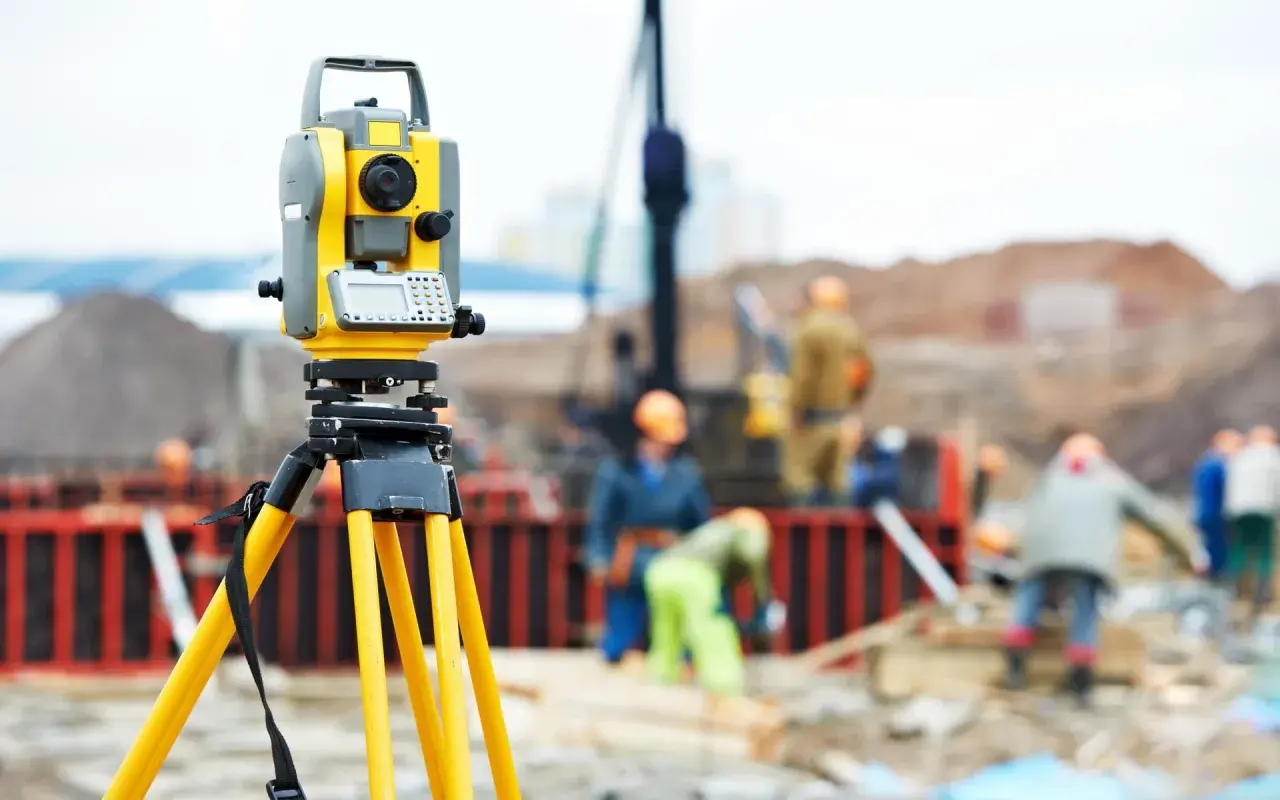

| Tachimetr | Do pomiaru kątów, odległości i położenia punktów | Świetny, gdy trzeba łączyć sytuację i wysokość, ale do czystej niwelacji zwykle ustępuje niwelatorowi |
| Odbiornik GNSS RTK | Do szybkiego wyznaczania pozycji w terenie | W systemie ASG-EUPOS można liczyć na około 2 cm w poziomie i 3 cm w wysokości, ale to nadal nie zawsze zastępuje precyzyjną niwelację |
| Statyw i libella | Do stabilizacji instrumentu i kontroli pionu | To drobiazgi, które decydują o tym, czy pomiar jest powtarzalny |
W praktyce szybciej i pewniej łączy się kilka narzędzi niż ufa jednemu. GNSS przyspiesza pracę i świetnie sprawdza się przy orientacji w terenie, ale jeśli chodzi o poziom posadzki, fundamentu albo niwelety drogi, ja nie zostawiałbym wszystkiego samemu odbiornikowi satelitarnemu. Tu różnica kilku milimetrów potrafi być istotna.
Najczęstsze błędy, które psują pomiar wysokości
Najwięcej problemów widzę nie w samym sprzęcie, tylko w niedbalstwie operacyjnym. Punkt może być dobry, ale jeśli ktoś źle go odczyta albo nie sprawdzi jego stabilności, wynik i tak będzie słaby. W budownictwie takie błędy wychodzą później, zwykle wtedy, gdy poprawka kosztuje więcej niż cały pierwotny pomiar.
- Mylenie punktu roboczego z trwałym punktem odniesienia.
- Ustawianie łaty bez kontroli pionu.
- Brak ponownej weryfikacji po robotach ziemnych i zagęszczaniu podłoża.
- Opieranie się na jednym odczycie GNSS tam, gdzie potrzebna jest dokładność milimetrowa.
- Brak opisu topograficznego, przez co punktu nie da się łatwo odnaleźć po czasie.
Najbardziej zdradliwe jest to, że błąd często nie wygląda groźnie od razu. Kilka milimetrów na początku ciągu może urosnąć do wartości widocznej przy krawężniku, odwodnieniu albo posadzce w hali. Dlatego wolę kilka prostych kontroli niż jedną pozornie szybką operację bez weryfikacji.
Co sprawdzić przed zleceniem pomiaru, żeby uniknąć poprawek
Jeśli zlecasz pomiar na budowie, pytaj nie tylko o cenę, ale przede wszystkim o metodę i kontrolę. Dla mnie najważniejsze są trzy rzeczy: stabilny punkt odniesienia, właściwy instrument i jasny opis tego, co zostaje po pomiarze na placu budowy.
- Czy wykonawca zakłada kilka punktów roboczych, a nie tylko jeden.
- Czy punkt odniesienia będzie opisany tak, aby dało się go odnaleźć po zakończeniu etapu robót.
- Czy narzędzie pomiarowe odpowiada dokładności, której potrzebuje inwestycja.
- Czy po większych robotach ziemnych przewidziano kontrolę i ewentualne ponowne nawiązanie.
Jeśli inwestycja dotyczy fundamentów, posadzki, dróg albo instalacji, nie patrzyłbym na pomiar wyłącznie jak na formalność. To właśnie od dobrze wyznaczonego punktu wysokościowego zaczyna się poprawna realizacja robót, a później także ich kontrola. Gdy ten etap jest zrobiony porządnie, kolejne decyzje na budowie są po prostu pewniejsze.
