Budowa zaworu trójdrogowego - jak działa i jak go dobrać

Dominik Wróbel .

14 sierpnia 2026

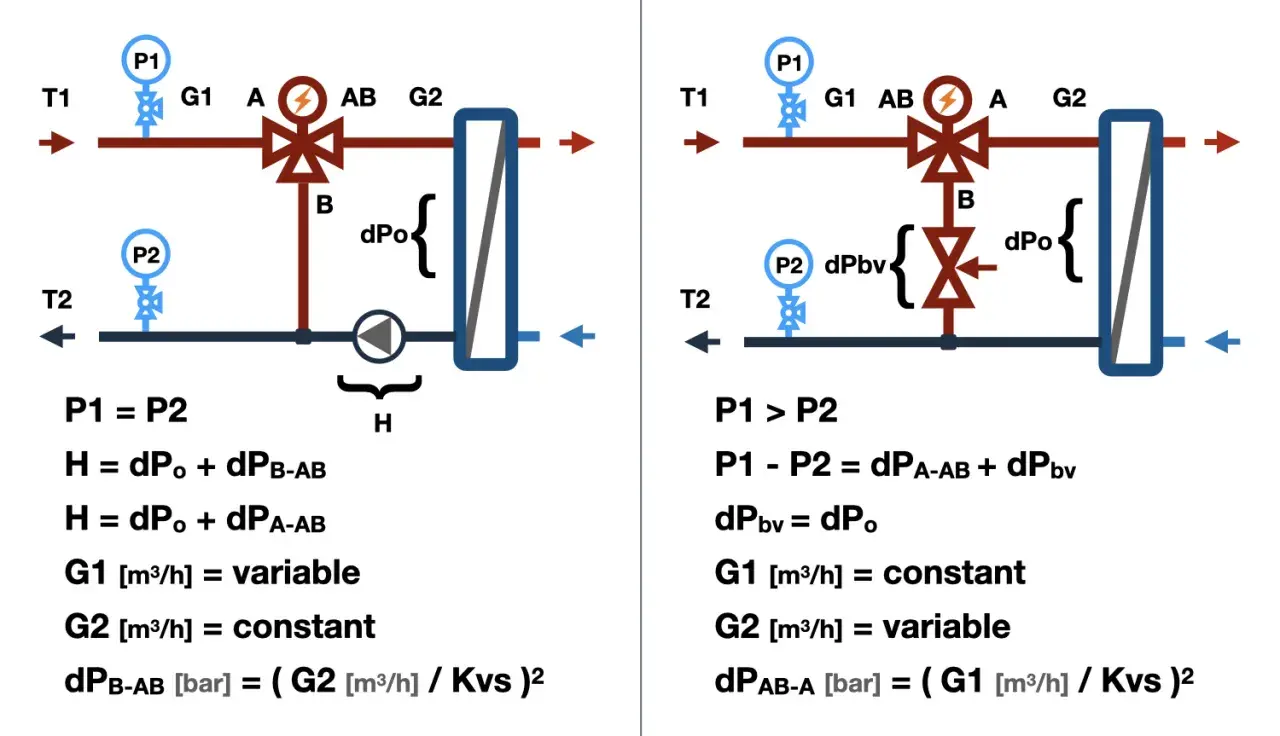

Schemat budowy zaworu trójdrogowego z pompą i wymiennikiem ciepła. Dwa warianty pracy, różne przepływy i ciśnienia.

Zawór trójdrogowy jest jednym z tych elementów instalacji HVAC, które z pozoru wydają się proste, a w praktyce mocno wpływają na stabilność całego układu. Dobrze rozumiana budowa zaworu trójdrogowego pozwala odróżnić wersję mieszającą od rozdzielającej, dobrać siłownik i uniknąć problemów z temperaturą, hałasem oraz niepotrzebnymi stratami przepływu. W tym artykule pokazuję, z czego ten zawór się składa, jak pracuje i na co zwrócić uwagę przy doborze oraz montażu.

To ważne zarówno w ogrzewaniu podłogowym i grzejnikowym, jak i w centralach wentylacyjnych czy układach z pompą ciepła. Właśnie tam drobny błąd w hydraulice potrafi szybko przerodzić się w większy problem eksploatacyjny.

Najważniejsze informacje o zaworze trójdrogowym w instalacji HVAC

  • Ma trzy króćce i zwykle pracuje jako zawór mieszający albo rozdzielający.
  • Najważniejsze elementy to korpus, porty A/B/AB, element zamykający, trzpień, uszczelnienia i siłownik.
  • W HVAC odpowiada za mieszanie strumieni, przełączanie obiegów i stabilizowanie temperatury zasilania.
  • Dobór opiera się na przepływie, Kvs, różnicy ciśnień, temperaturze medium i typie sterowania.
  • Najczęstsze błędy to zły kierunek przepływu, pomylenie portów i brak filtra przed zaworem.

Jak zawór trójdrogowy steruje przepływem

W uproszczeniu taki zawór ma trzy przyłącza: port wspólny AB oraz dwa porty robocze A i B. Element wewnętrzny, poruszany ręcznie albo przez siłownik, zmienia proporcję przepływu między tymi portami. W praktyce nie chodzi więc tylko o otwieranie i zamykanie, ale o płynne ustalanie, ile medium trafi do jednego obiegu, a ile do drugiego.

W instalacji grzewczej oznacza to na przykład mieszanie gorącej wody z kotła z chłodniejszym powrotem, żeby uzyskać niższą temperaturę na obiegu podłogowym. W chłodzeniu z kolei ten sam mechanizm może kierować strumień przez wymiennik albo go omijać.

To właśnie dlatego taki zawór tak często pojawia się w automatyce budynkowej: daje więcej kontroli niż zwykły element odcinający. Żeby jednak działał przewidywalnie, trzeba zajrzeć do jego wnętrza.

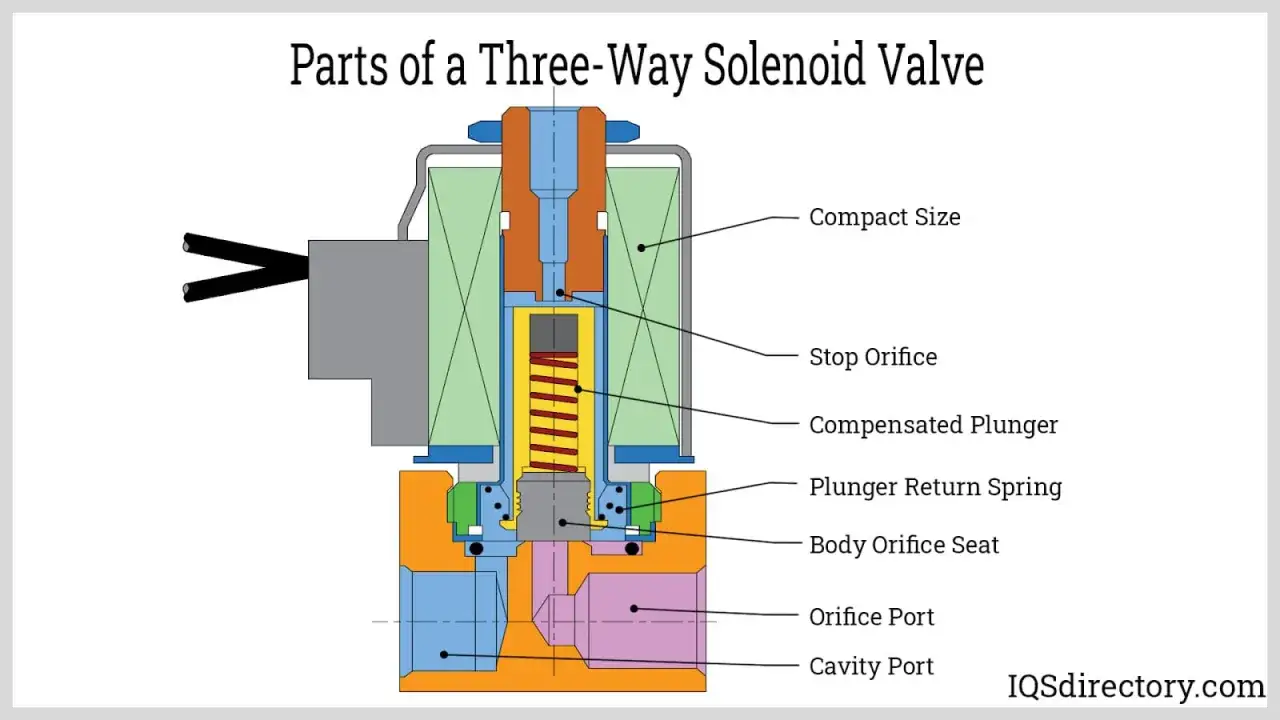

Schemat budowy zaworu trójdrogowego: widoczny tłok, sprężyna powrotna, uszczelnienie i porty.

Z czego składa się jego konstrukcja

Część hydrauliczna

  • Korpus - zewnętrzna obudowa, która przenosi ciśnienie i łączy zawór z instalacją.
  • Króćce A, B i AB - trzy przyłącza, przez które przepływa medium.
  • Element regulacyjny - grzybek, kula albo obturator; to on przymyka i otwiera poszczególne kanały.
  • Gniazda i uszczelnienia - odpowiadają za szczelność oraz kulturę pracy.
  • Trzpień - przenosi ruch z siłownika na element roboczy.

Przeczytaj również: Wynajem rusztowań: Cennik, ceny za m², koszty montażu i transportu

Część napędowa

  • Siłownik - elektryczny, termiczny albo pneumatyczny; zmienia położenie zaworu.
  • Sprężyna powrotna - w wybranych modelach ustawia zawór w pozycji bezpiecznej po zaniku zasilania.
  • Wskaźnik położenia - ułatwia odczyt, czy zawór jest otwarty, przymknięty czy przełączony.
  • Przesterowanie ręczne - przydaje się w serwisie, kiedy trzeba sprawdzić działanie bez automatyki.

W małych i średnich układach grzewczych najczęściej spotykam korpusy z mosiądzu lub mosiądzu niklowanego, a w mocniej obciążonych obiegach także żeliwo albo stal. Materiał dobiera się pod medium, temperaturę i ciśnienie robocze, a nie tylko pod cenę katalogową.

Część napędowa bywa równie ważna jak sama hydraulika, bo bez niej zawór nie odpowie poprawnie na sygnał z automatyki. To prowadzi do pytania, czy dany model ma mieszać strumienie, czy je rozdzielać.

Mieszający i rozdzielający to nie ten sam układ

W trzydrogowych zaworach najważniejszy podział dotyczy nie nazwy, lecz funkcji. Zawór mieszający łączy dwa dopływy w jeden strumień wyjściowy, a rozdzielający bierze jeden strumień i kieruje go na dwa wyjścia. W praktyce te konstrukcje mają inne prowadzenie przepływu, inne obciążenie elementu regulacyjnego i nie zawsze da się je stosować zamiennie.

Cecha Zawór mieszający Zawór rozdzielający
Liczba wejść i wyjść 2 wejścia, 1 wyjście 1 wejście, 2 wyjścia
Typowy schemat A i B do AB AB do A i B
Co robi w instalacji Miesza strumienie do zadanej temperatury Przełącza albo dzieli przepływ
Najczęstsze użycie Ogrzewanie podłogowe, ochrona powrotu Przełączanie CO/CWU, obejście wymiennika
Ryzyko błędu Niestała regulacja i zły kierunek przepływu Hałas, uderzenia przepływu, szybsze zużycie

Z mojego doświadczenia właśnie tu pojawia się najwięcej pomyłek projektowych. Jeśli zawór ma pracować jako bypass, ale ktoś wybierze konstrukcję mieszającą bez sprawdzenia charakterystyki, układ może działać pozornie poprawnie, a potem zacząć głośno pracować albo gubić stabilność.

Gdy ten podział jest jasny, łatwiej przejść do konkretnych zastosowań w ogrzewaniu i klimatyzacji.

Gdzie sprawdza się najlepiej w ogrzewaniu i chłodzeniu

W HVAC trzy drogi mają sens wszędzie tam, gdzie trzeba połączyć dwa strumienie w jeden albo świadomie przełączyć przepływ między dwoma gałęziami. Najczęściej widzę je w ogrzewaniu podłogowym, w układach z kotłem stałopalnym lub pompą ciepła, a także w centralach i obiegach chłodniczych z wymiennikiem.

  • Ogrzewanie podłogowe - zawór miesza gorącą wodę z zasilania z chłodniejszym powrotem, żeby na pętle trafiała bezpieczniejsza temperatura. To chroni posadzkę i poprawia komfort.
  • Ochrona źródła ciepła - w kotłowniach zawór pomaga utrzymać odpowiednią temperaturę powrotu, co ogranicza wykraplanie i zbyt niską temperaturę pracy kotła.
  • Przełączanie CO i CWU - w pompach ciepła i niektórych układach grzewczych zawór rozdzielający kieruje strumień tam, gdzie akurat jest potrzebny: do ogrzewania albo do zasobnika ciepłej wody.
  • Centrale wentylacyjne i chłodzenie - w obiegach wodnych zawór pozwala stabilizować temperaturę na wymienniku, nagrzewnicy albo chłodnicy, zamiast pracować skokowo.

W praktyce ważny jest nie tylko sam schemat, ale też to, czy instalacja ma pracować ze stałym, czy zmiennym przepływem. Właśnie od tego zależy, czy trzy drogi pomogą, czy tylko niepotrzebnie skomplikują układ.

Właśnie dlatego dobór nie kończy się na wybraniu samego typu zaworu. Trzeba jeszcze dopasować jego parametry do obiegu i automatyki.

Jak dobrać odpowiednią średnicę, Kvs i siłownik

W projekcie zawsze zaczynam od trzech rzeczy: funkcji zaworu, przepływu obliczeniowego i sposobu sterowania. Dopiero potem dobieram DN i siłownik. Sam rozmiar króćców nie wystarczy, bo zawór może pasować mechanicznie, a jednocześnie pracować fatalnie regulacyjnie.

Parametr Co sprawdzam Dlaczego to ważne
Kvs Przepływ w m³/h przy spadku ciśnienia 1 bar Decyduje o tym, czy zawór nie będzie zduszony albo przewymiarowany
DN i przyłącza Średnicę nominalną oraz typ gwintu, kołnierza lub złącza Wpływa na montaż, opory i zgodność z resztą armatury
Charakterystyka Liniową albo równoprocentową Pomaga utrzymać stabilną regulację przy różnych obciążeniach
Sygnał sterujący 0–10 V, 3-punktowy albo on/off Musi pasować do regulatora i automatyki budynku
Zakres ciśnienia i temperatury Dopuszczalne warunki pracy producenta Chroni uszczelnienia, gniazda i siłownik przed zbyt ciężką pracą
Moment napędu Czy siłownik poradzi sobie z oporem zaworu Za słaby napęd będzie się gubił, a za mocny nie naprawi błędnego doboru

Jeżeli zawór ma regulować modulacyjnie, nie lubię dobierać go „na styk”. Zbyt mały będzie dusił obieg, a zbyt duży sprawi, że siłownik będzie pracował w wąskim, mało stabilnym zakresie. Dla dobrej regulacji liczy się też autorytet zaworu, czyli udział spadku ciśnienia na samym zaworze w całym obiegu - im rozsądniej dobrany, tym spokojniejsza praca układu.

W automatyce budynkowej najczęściej spotyka się sterowanie 0–10 V, 3-punktowe albo proste on/off. Jeżeli napęd nie pasuje do sygnału z regulatora, żadna hydraulika tego nie uratuje.

Na co uważać przy montażu i uruchomieniu

Nawet dobrze dobrany zawór można zepsuć na etapie montażu. Najczęstsze kłopoty zaczynają się od pomylenia portów, zamontowania elementu odwrotnie do strzałki przepływu albo od braku filtra przed armaturą.

  • Sprawdź oznaczenia portów - A, B i AB muszą zgadzać się ze schematem producenta.
  • Nie ignoruj kierunku przepływu - odwrotny montaż potrafi całkowicie zmienić zachowanie zaworu.
  • Załóż filtr przed zaworem - drobiny z instalacji szybko niszczą gniazda i uszczelnienia.
  • Dobierz siłownik do momentu obrotowego - za słaby napęd będzie się gubił, a za mocny nie naprawi błędnego doboru.
  • Sprawdź położenie montażowe - dostęp serwisowy, temperatura otoczenia i miejsce na przewody naprawdę mają znaczenie.
  • Uruchom układ stopniowo - zbyt duży spadek ciśnienia może powodować szum, drgania albo nieprzyjemną pracę całego obiegu.

Warto też od razu skontrolować, czy zawór faktycznie domyka się w skrajnych położeniach i czy automat reaguje płynnie na sygnał sterujący. To prosta próba, a często oszczędza godzinę późniejszego szukania błędu w instalacji.

Jeśli projekt ma być bezproblemowy w eksploatacji, czasem warto również uczciwie sprawdzić, czy trzy drogi są w ogóle najlepszym rozwiązaniem.

Kiedy lepiej wybrać inne rozwiązanie niż trzy drogi

W nowoczesnych instalacjach o zmiennym przepływie zawór dwudrogowy bywa po prostu lepszy, bo nie wymusza stałego obiegu w miejscach, gdzie nie jest potrzebny. To często oznacza mniejsze zużycie energii na pompowanie i prostsze zrównoważenie układu.

Rozwiązanie Największa zaleta Kiedy ma sens Ograniczenie
2-drogowy Prosta regulacja i mniejsze straty przepływu Układy o zmiennym obciążeniu i nowoczesnej automatyce Nie miesza strumieni, więc nie zastąpi funkcji przełączania
3-drogowy Mieszanie lub rozdzielanie w jednym korpusie Gdy trzeba utrzymać temperaturę albo przełączyć obieg W źle zaprojektowanym układzie może podnosić pobór energii pomp
4-drogowy Rozszerzone możliwości mieszania Wybrane kotłownie i układy specjalne Jest bardziej wyspecjalizowany i mniej uniwersalny

Nie traktuję więc zaworu trójdrogowego jako domyślnego wyboru. W wielu projektach jest najlepszy, ale tylko wtedy, gdy naprawdę potrzebujesz kontroli nad kierunkiem i proporcją przepływu, a nie samego odcięcia medium.

Na finiszu zostaje kilka drobnych detali, które w praktyce robią większą różnicę niż sam katalogowy opis armatury.

Detale, które oszczędzają najwięcej poprawek na budowie

Przed zamówieniem sprawdzam jeszcze cztery rzeczy: czy zawór ma pracować mieszająco czy rozdzielająco, jaki sygnał ma przyjąć siłownik, jaki przepływ ma obsłużyć oraz czy przewidziano miejsce na filtr i serwis. To brzmi banalnie, ale właśnie takie szczegóły decydują, czy instalacja będzie spokojna i przewidywalna, czy zacznie wymagać ciągłych poprawek.

Jeżeli mam doradzić jedną zasadę, to powiedziałbym tak: nie wybieraj zaworu tylko po średnicy. Najpierw określ jego funkcję w układzie, potem sprawdź hydraulikę, a dopiero na końcu dopasuj napęd. Dzięki temu trzy drogi naprawdę pomagają, zamiast dokładać kolejną warstwę komplikacji.

FAQ - Najczęstsze pytania

Zawór mieszający łączy dwa dopływy w jeden strumień wyjściowy, zwykle według układu A i B do AB. Zawór rozdzielający działa odwrotnie - bierze jeden strumień z portu AB i kieruje go na dwa wyjścia. W praktyce nie zawsze da się je stosować zamiennie, bo mają inne prowadzenie przepływu i inne obciążenie elementu regulacyjnego.
Najważniejsze są korpus, trzy króćce A, B i AB, element regulacyjny, gniazda i uszczelnienia oraz trzpień. Po stronie napędowej liczą się siłownik, sprężyna powrotna, wskaźnik położenia i ewentualne przesterowanie ręczne. Materiał korpusu dobiera się do medium, temperatury i ciśnienia roboczego, a nie tylko do ceny.
Dobór zaczyna się od funkcji zaworu, przepływu obliczeniowego i sposobu sterowania. Kvs pokazuje przepływ w m3/h przy spadku ciśnienia 1 bar, a DN i typ przyłącza muszą pasować do instalacji. Trzeba też sprawdzić charakterystykę, sygnał sterujący 0-10 V, 3-punktowy albo on/off, zakres temperatur i ciśnień oraz moment napędu siłownika.
Najczęstsze błędy to pomylenie portów, montaż w złym kierunku przepływu i brak filtra przed zaworem. Warto też sprawdzić położenie montażowe, dostęp serwisowy i czy siłownik ma wystarczający moment obrotowy. Uruchomienie powinno być stopniowe, bo zbyt duży spadek ciśnienia może powodować szum, drgania i niestabilną pracę układu.
