Rusztowanie choinkowe, znane również jako system klinowy, to ceniony w branży budowlanej modułowy system rusztowaniowy. Jego unikalna konstrukcja, oparta na połączeniach klinowych, zapewnia wyjątkową sztywność i stabilność, co jest absolutnie kluczowe przy pracach na wysokości. Precyzyjne poznanie wymiarów poszczególnych elementów, jak i całej konstrukcji, jest fundamentem bezpiecznego i efektywnego planowania każdej budowlanej realizacji. Zrozumienie tych parametrów pozwala na optymalne wykorzystanie materiału i uniknięcie kosztownych błędów.
Rusztowanie choinkowe: Kluczowe wymiary i ich znaczenie dla bezpieczeństwa pracy
System rusztowań klinowych, potocznie nazywany "choinkowym", to rozwiązanie, które zyskało uznanie dzięki swojej stabilności i łatwości montażu. Nazwa ta wywodzi się od charakterystycznego sposobu łączenia elementów pionowych stojaków z poziomymi leżniami za pomocą klinów. Ta technologia zapewnia konstrukcji niezwykłą sztywność, co jest nieocenione w kontekście bezpieczeństwa prac na wysokości. Zanim jednak przystąpimy do budowy, kluczowe jest dogłębne zrozumienie wymiarów poszczególnych komponentów, które decydują o możliwościach i ograniczeniach całego systemu.

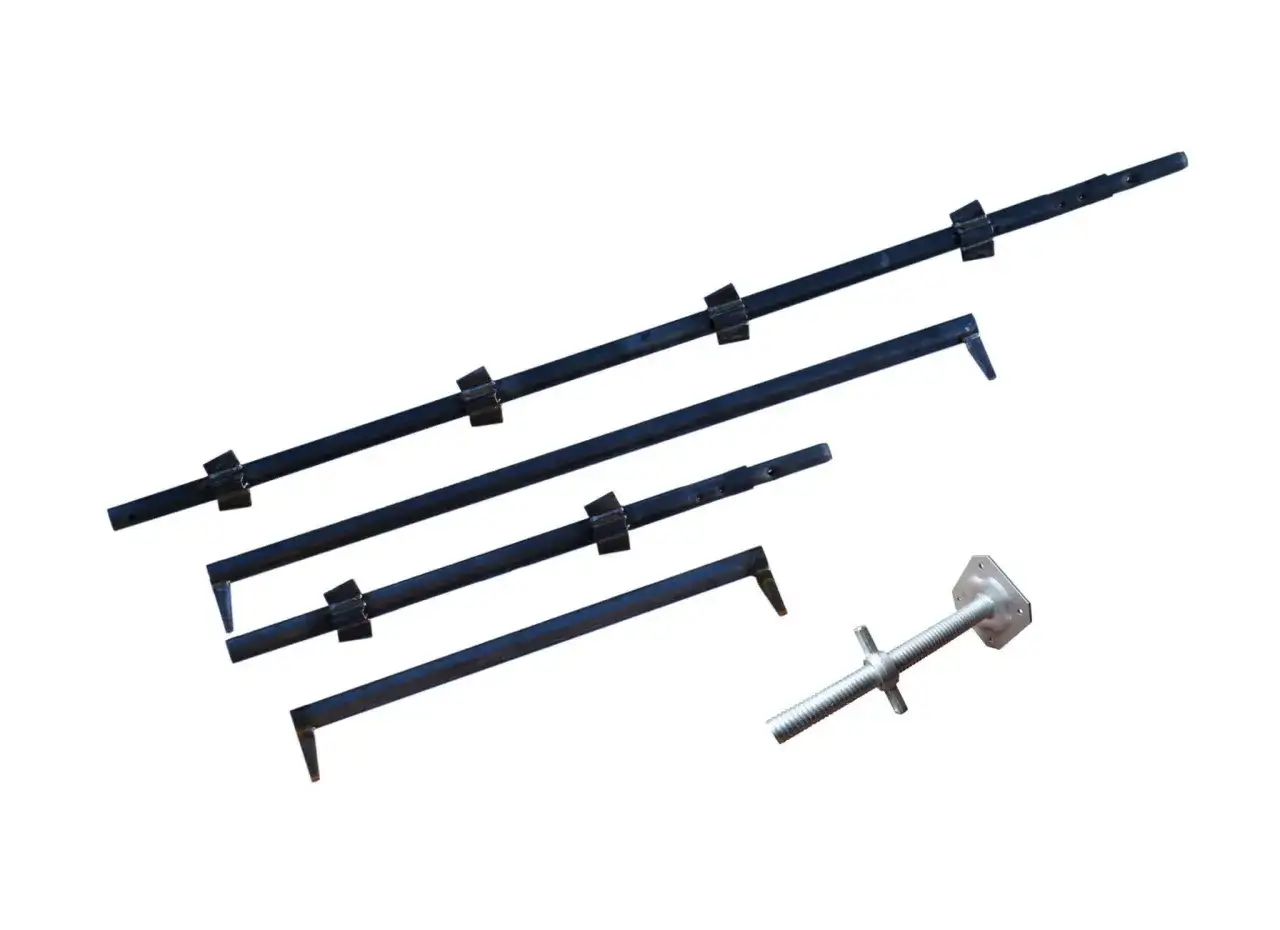

Podstawowe elementy rusztowania choinkowego i ich wymiary
Kluczem do zrozumienia możliwości rusztowania choinkowego jest analiza wymiarów jego podstawowych elementów. To właśnie te parametry definiują, jak dużą i jak stabilną konstrukcję możemy zbudować, a także jaki komfort pracy uzyskamy.
Stojaki pionowy kręgosłup konstrukcji: Standardowe wysokości i regulacja
Stojaki, zwane potocznie "choinkami", stanowią pionowy szkielet całej konstrukcji. Na rynku dostępne są zazwyczaj stojaki o standardowych wysokościach 1,0 metra oraz 2,0 metra. Spotkać można również elementy o wysokości 0,5 metra, które pozwalają na jeszcze precyzyjniejsze dostosowanie konstrukcji. Co niezwykle istotne, pionowe stojaki posiadają szereg wpustów rozmieszczonych co 50 centymetrów. Umożliwia to precyzyjną regulację wysokości poszczególnych poziomów roboczych, co przekłada się na większą elastyczność podczas montażu i dopasowania do specyfiki obiektu.
Rygle (leżnie) długość decydująca o powierzchni roboczej
- Rygle, czyli poziome elementy łączące stojaki, występują w kilku standardowych długościach. Najczęściej spotykane to: 2,48 m (przeznaczone do tworzenia pól o długości 2,5 m), 2,09 m oraz 1,55 m. Dostępne są również krótsze rygle o długości 0,9 m.
- Standardowa średnica rury używanej do produkcji rygli to 48,3 mm, a grubość ścianki wynosi zazwyczaj 3,2 mm.
- Długość rygla bezpośrednio determinuje długość pola rusztowania, a tym samym jego powierzchnię roboczą. Wybór odpowiedniej długości leżni pozwala na dopasowanie rusztowania do wielkości fasady oraz potrzeb związanych z wykonywanymi pracami.
Głębokość pola klucz do komfortu i dostępu
- Najczęściej spotykane szerokości (głębokości) pól w rusztowaniach choinkowych to 0,65 m i 0,95 m. Te wymiary mają fundamentalne znaczenie dla komfortu pracy operatorów.
- Rzadziej, ale jednak spotkać można pola o szerokości 0,75 m lub 1,05 m, które oferują jeszcze więcej przestrzeni.
- Głębokość pola wpływa nie tylko na komfort pracy, ale także na możliwość składowania na nim materiałów budowlanych oraz na łatwość dostępu do elewacji. Szersze pola zazwyczaj oznaczają większą stabilność i bezpieczeństwo.
Podesty robocze wymiary dla bezpieczeństwa i ergonomii
Wymiary podestów roboczych są ściśle powiązane z wymiarami pól rusztowania, aby zapewnić ich stabilne i bezpieczne ułożenie. Mogą być one wykonane z różnych materiałów, najczęściej z drewna lub stali, a także z aluminium. Przykładowe wymiary podestów to 0,64x2,48 m dla podestów aluminiowych, które często posiadają zintegrowaną drabinę ułatwiającą dostęp, lub 0,47x1,01 m dla podestów drewnianych. Wybór materiału podestu ma bezpośredni wpływ na jego wytrzymałość i dopuszczalne obciążenie.Jak wymiary elementów kształtują całą konstrukcję rusztowania?

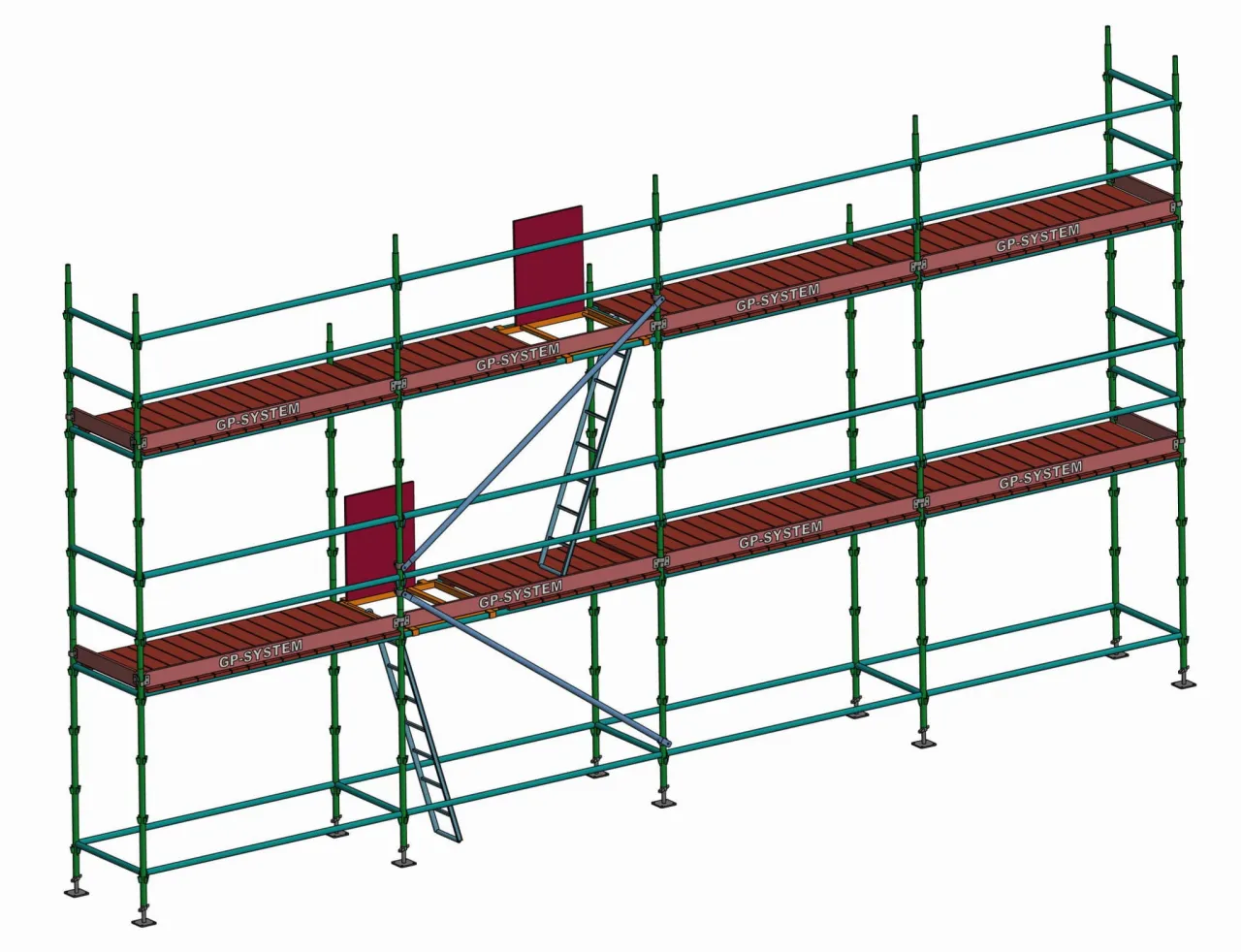

Połączenie poszczególnych elementów rusztowania choinkowego tworzy spójną konstrukcję, której wymiary użytkowe różnią się od wymiarów pojedynczych komponentów. Standardowa wysokość jednej kondygnacji rusztowania klinowego wynosi zazwyczaj 2,0 metra. Jest to odległość między kolejnymi poziomami podestów. Należy jednak pamiętać, że wysokość robocza, czyli faktyczny zasięg pracy pracownika, jest zazwyczaj o około 2 metry wyższa niż wysokość ostatniego zamontowanego podestu. Wynika to z możliwości swobodnego sięgania pracownika nad poziomem podestu.
Maksymalna wysokość montażu: Do jakiego poziomu możesz budować bez dodatkowych obliczeń?
Jedną z kluczowych zalet rusztowań choinkowych jest możliwość ich budowy do znacznych wysokości bez konieczności wykonywania skomplikowanych, indywidualnych obliczeń statycznych. Maksymalna wysokość, do której można montować te rusztowania bez dodatkowych zabezpieczeń i obliczeń, wynosi zazwyczaj 24 metry. Przestrzeganie tego limitu jest absolutnie fundamentalne dla zapewnienia stabilności i bezpieczeństwa całej konstrukcji.
Obciążenie pomostów: Jak wymiary i materiał wpływają na dopuszczalną nośność?
Dopuszczalne obciążenie robocze pomostów jest parametrem krytycznym dla bezpieczeństwa pracy na wysokości. Wartość ta jest ściśle powiązana z materiałem, z którego wykonany jest podest, oraz jego wymiarami. Dla podestów wykonanych z drewna, dopuszczalne obciążenie robocze wynosi zazwyczaj około 1,0 kN/m² (kilodżul na metr kwadratowy). Z kolei podesty stalowe, ze względu na swoją wytrzymałość, mogą przenosić znacznie większe obciążenia, często dochodzące nawet do 3,0 kN/m².
Rusztowanie choinkowe vs. warszawskie: Porównanie wymiarów i kluczowych różnic
Wybór odpowiedniego systemu rusztowaniowego często sprowadza się do porównania jego parametrów technicznych z innymi dostępnymi na rynku rozwiązaniami. W kontekście rusztowania choinkowego, naturalnym punktem odniesienia jest popularne rusztowanie warszawskie. Oba systemy mają swoje specyficzne cechy, które decydują o ich zastosowaniu w różnych warunkach.| Cecha | Rusztowanie choinkowe | Rusztowanie warszawskie |
|---|---|---|
| Typ konstrukcji | Modułowe, klinowe | Ramowe, spawane, czopowe |
| Standardowe wymiary ram/modułów | Stojaki 1-2m, rygle 0.9-2.48m, szerokość 0.65-0.95m | Długość 158-162 cm, wysokość 81.5-87 cm |
| Masa modułu | Zależna od elementu (np. stojak ok. 10-15 kg, rygiel ok. 5-10 kg) | Ok. 10 kg (rama) |
| Maksymalna zalecana wysokość (bez dodatkowych obliczeń) | 24 m | Około 5 m |
Stabilność a wysokość: Który system wygrywa przy wymagających realizacjach?
Kiedy mówimy o budowie konstrukcji na znaczne wysokości, rusztowanie choinkowe zdecydowanie wygrywa pod względem stabilności i bezpieczeństwa w porównaniu do rusztowania warszawskiego. Jego modułowa budowa i solidne połączenia klinowe sprawiają, że jest ono znacznie bardziej odporne na obciążenia i deformacje. Rusztowanie warszawskie, choć szybkie w montażu na niskich wysokościach, ma znacznie niższą maksymalną zalecaną wysokość montażu, często ograniczoną do około 5 metrów bez dodatkowych zabezpieczeń i specjalistycznych obliczeń.
Elastyczność konfiguracji: Gdzie masz większe pole do manewru?
Rusztowanie choinkowe oferuje ogromną elastyczność konfiguracji, co jest jego kolejnym znaczącym atutem. Modułowa budowa, dostępność rygli o różnych długościach oraz możliwość regulacji wysokości poziomów co 50 cm pozwalają na niemal dowolne dopasowanie konstrukcji do kształtu i rozmiaru budynku. Możliwość tworzenia pól o różnych szerokościach dodatkowo zwiększa jego uniwersalność. W porównaniu do tego, rusztowanie warszawskie, oparte na sztywnych, zespawanych ramach, jest znacznie mniej elastyczne i trudniejsze do adaptacji w przypadku niestandardowych kształtów budynków. Uniwersalność rusztowania choinkowego sprawia, że nadaje się ono doskonale do zastosowań przyściennych, wolnostojących, przestrzennych, a nawet jako rusztowania przejezdne na specjalnych podstawach.
Praktyczne planowanie: Jak dobrać rusztowanie choinkowe do projektu?
Efektywne wykorzystanie rusztowania choinkowego zaczyna się od starannego planowania. Zrozumienie wymiarów i możliwości systemu pozwala na optymalne dopasowanie go do konkretnego zadania budowlanego, minimalizując ryzyko błędów i niepotrzebnych kosztów.
Pierwszym i absolutnie kluczowym krokiem w planowaniu jest dokładna analiza obiektu, na którym prace będą prowadzone. Należy precyzyjnie określić jego kształt, rozmiary, a także sprawdzić dostępność terenu wokół. Równie ważne jest precyzyjne określenie wymaganej powierzchni roboczej czyli obszaru, na którym pracownicy będą się poruszać i wykonywać swoje zadania. Ta wstępna analiza stanowi podstawę do dalszych decyzji.
Następnie, na podstawie zebranych informacji o obiekcie i wymaganej powierzchni roboczej, należy dobrać odpowiednie długości rygli (leżni) oraz szerokości pól rusztowania. Jeśli elewacja jest długa, wybierzemy dłuższe rygle, aby zminimalizować liczbę potrzebnych stojaków. W przypadku konieczności składowania większej ilości materiałów na podeście, zdecydujemy się na szersze pola. Należy przy tym pamiętać o wcześniej omówionych standardowych wymiarach, które ułatwiają dobór i zamówienie odpowiednich elementów.
Kolejnym etapem jest oszacowanie liczby potrzebnych stojaków oraz poziomów roboczych. Bazując na wymaganej wysokości roboczej i długościach pól, możemy wstępnie obliczyć, ile kondygnacji rusztowania będziemy potrzebować. Precyzyjne obliczenia, uwzględniające wszystkie elementy konstrukcyjne, są kluczowe dla zamówienia odpowiedniej ilości materiału i uniknięcia sytuacji, w której zabraknie nam kluczowych komponentów w trakcie budowy.
Bezpieczeństwo na wysokości: Rola DTR i certyfikatów w kontekście wymiarów
Nawet najlepiej dobrane wymiarowo rusztowanie może stać się niebezpieczne, jeśli nie zostanie prawidłowo zamontowane i użytkowane. Kluczową rolę odgrywają tutaj oficjalne dokumenty i certyfikaty, które gwarantują zgodność z normami i bezpieczeństwo.Każde rusztowanie, niezależnie od jego typu i wymiarów, musi posiadać Dokumentację Techniczno-Ruchową (DTR). Jest to absolutnie niezbędny dokument, który zawiera szczegółową instrukcję montażu, demontażu oraz użytkowania systemu. DTR określa dopuszczalne obciążenia, zasady kotwienia, a także informacje o wymiarach poszczególnych elementów i ich prawidłowym łączeniu. Ścisłe przestrzeganie wytycznych zawartych w DTR jest gwarancją prawidłowego złożenia rusztowania zgodnie z zamysłem producenta i zapewnia jego bezpieczeństwo.
Kolejnym ważnym dokumentem jest Certyfikat Bezpieczeństwa. W Polsce często wydawany jest on przez Instytut Mechanizacji Budownictwa i Górnictwa Skalnego (IMBiGS). Certyfikat ten stanowi oficjalne potwierdzenie, że dany system rusztowaniowy oraz jego poszczególne elementy spełniają rygorystyczne polskie i europejskie normy bezpieczeństwa. Obejmuje to nie tylko wymiary i wytrzymałość materiałów, ale także jakość wykonania i odporność na czynniki zewnętrzne. Warto zwrócić uwagę na trend stosowania w branży rusztowań ocynkowanych ogniowo proces ten znacząco zwiększa ich odporność na korozję i przedłuża żywotność.Najczęstsze błędy montażowe wynikające z niewiedzy o wymiarach i jak ich unikać to między innymi: nieprawidłowe połączenie elementów (np. niedokładne wbicie klinów), stosowanie elementów o niewłaściwych wymiarach lub pochodzących z różnych systemów, brak odpowiedniego wypoziomowania konstrukcji, czy też przekroczenie dopuszczalnych obciążeń. Konsekwencje takich błędów mogą być tragiczne od utraty stabilności i ryzyka zawalenia się rusztowania, po poważne zagrożenie dla zdrowia i życia pracowników. Aby ich unikać, kluczowa jest dokładna znajomość specyfikacji technicznych rusztowania oraz ścisłe przestrzeganie instrukcji producenta zawartych w DTR.
