Układ TN-S to jedno z tych rozwiązań, które na papierze wyglądają prosto, a w praktyce mocno wpływają na bezpieczeństwo, dobór zabezpieczeń i późniejszy serwis instalacji. Najwięcej zyskuje się tu na rozdzieleniu przewodu ochronnego PE i neutralnego N, bo dzięki temu instalacja ma czytelniejszą logikę pracy przy zwarciu do obudowy, pomiarach i modernizacjach. W tym tekście pokazuję, jak TN-S działa, czym różni się od TN-C i TN-C-S oraz kiedy naprawdę ma sens w budynku.
Kluczowe informacje o układzie TN-S
- W TN-S przewody PE i N są prowadzone oddzielnie w całej instalacji odbiorczej.
- Układ dobrze współpracuje z zabezpieczeniami nadprądowymi i RCD, bo daje przewidywalną ścieżkę prądu zwarciowego.
- Największą zaletą jest porządek w instalacji: mniej prądów błądzących, lepsza czytelność obwodów i łatwiejsza diagnostyka.
- W porównaniu z TN-C i TN-C-S TN-S wymaga więcej żył i zwykle droższej realizacji, ale upraszcza eksploatację.
- Przy modernizacji trzeba pilnować punktu rozdziału PE/N, ciągłości ochrony i poprawnych czasów wyłączenia.
Jak działa układ TN-S
W układzie TN-S punkt neutralny źródła jest uziemiony, a wszystkie dostępne metalowe części urządzeń i obudów są połączone z tym samym punktem za pomocą przewodu ochronnego. Najważniejsze jest to, że PE i N pozostają rozdzielone przez całą instalację, więc przewód ochronny nie pełni równocześnie funkcji roboczej. W praktyce oznacza to zwykle pięć żył w obwodzie trójfazowym: L1, L2, L3, N i PE, albo trzy żyły w jednofazowym: L, N i PE.
Ja lubię tłumaczyć ten układ bardzo prosto: PE odpowiada wyłącznie za ochronę, a N za pracę obwodu. Dzięki temu przy uszkodzeniu izolacji prąd ma jasno wyznaczoną drogę powrotną, a zabezpieczenie może odłączyć zasilanie w przewidywalnym czasie. W polskiej praktyce projektowej patrzę na to przez pryzmat PN-HD 60364, bo właśnie tam rozstrzyga się, jak ma wyglądać ochrona przy uszkodzeniu i kiedy wolno użyć określonego sposobu rozdziału.
Przeczytaj również: Kontaktron - jak dobrać i zamontować czujnik bez błędów
Co oznaczają litery w praktyce
Litera T oznacza bezpośrednie uziemienie jednego punktu źródła, N wskazuje, że części przewodzące dostępne są połączone z tym punktem, a S mówi o rozdzieleniu funkcji ochronnej i neutralnej. To nie jest szczegół terminologiczny, tylko skrót całej filozofii układu: osobna droga dla ochrony i osobna dla pracy obwodu.
Właśnie dlatego TN-S traktuję jako układ „czytelny” dla elektryka i dla urządzeń. Łatwiej w nim odczytać, co jest błędem, co jest przeciążeniem, a co problemem z ciągłością przewodu ochronnego. Z tej różnicy wynika też sposób rozpoznawania go w rozdzielnicy.

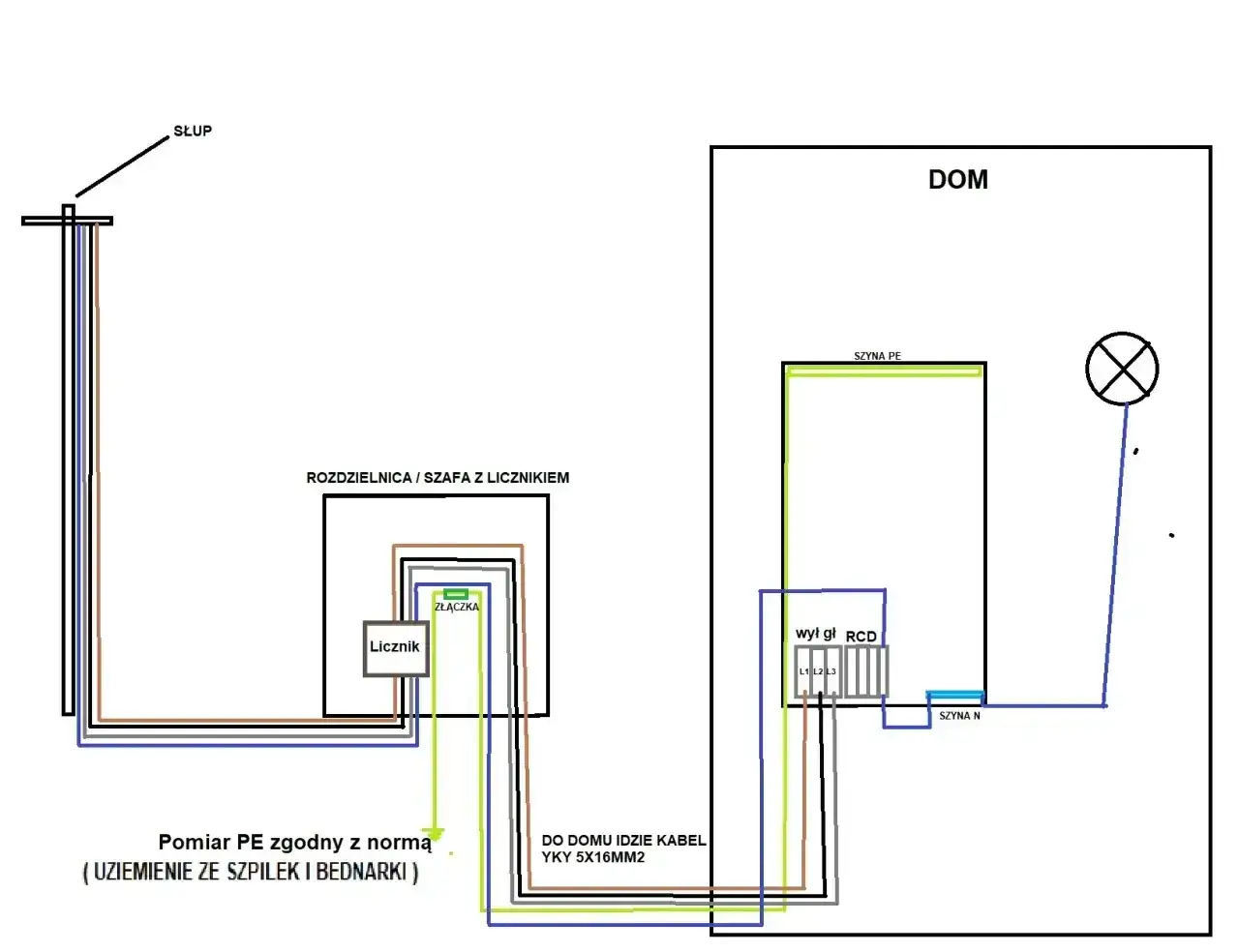

Jak rozpoznać układ TN-S na schemacie i w rozdzielnicy
W dobrze opisanej instalacji TN-S nie szukam cudów, tylko kilku prostych sygnałów. Pierwszy jest najważniejszy: PE i N nie mogą być ze sobą ponownie łączone za punktem rozdziału. Drugi to obecność osobnych szyn lub zacisków dla przewodu ochronnego i neutralnego. Trzeci to sposób prowadzenia obwodu: przewód ochronny biegnie razem z żyłami czynnymi, a nie jako przypadkowy dodatek „skądś z budynku”.
- Brak przewodu PEN w obrębie instalacji odbiorczej.
- Osobne szyny PE i N w rozdzielnicy głównej lub podrozdzielnicach.
- Rozdzielenie PE i N wykonane przed RCD, a nie za nim.
- Przewód ochronny prowadzony możliwie blisko żył fazowych i neutralnych.
- PE nie ma wyłącznika ani bezpiecznika przerywającego ciągłość ochrony.
W praktyce przy małych przekrojach i przewodach ruchomych rozdział PE i N jest wymuszony już na poziomie samej instalacji, a przy przewodach miedzianych o przekroju do 6 mm² lub aluminiowych do 10 mm² nie warto udawać, że PEN jeszcze „jakoś się zmieści”. To właśnie na tym etapie najłatwiej odróżnić poprawny TN-S od układu tylko pozornie uporządkowanego. Skoro rozpoznanie mamy za sobą, warto porównać go z innymi odmianami TN.
TN-S, TN-C-S i TN-C w praktyce
Same litery nie mówią jeszcze wszystkiego. W praktyce o wyborze decydują: warunki zasilania, wymagania inwestora, ciągłość pracy, podatność obiektu na zakłócenia oraz koszt okablowania. Z punktu widzenia ochrony przeciwporażeniowej dobrze wykonane układy TN są równoważne, ale ich zachowanie, diagnostyka i komfort eksploatacji są już wyraźnie różne.
| Cecha | TN-S | TN-C-S | TN-C |
|---|---|---|---|
| Przewody ochronne i neutralne | Oddzielne w całej instalacji | Wspólne tylko do punktu rozdziału, potem oddzielne | Wspólny PEN w całym układzie |
| Diagnostyka i serwis | Najczytelniejsza | Dobra, ale zależna od jakości rozdziału | Najmniej wygodna |
| Zakłócenia i EMC | Najlepsze warunki dla elektroniki i automatyki | Lepsze niż TN-C, ale zależne od odcinka PEN | Największe ryzyko prądów błądzących |
| Koszt wykonania | Wyższy, bo więcej żył i więcej materiału | Średni | Najniższy |
| Typowe zastosowanie | Obiekty z elektroniką, automatyką, rozbudowaną instalacją | Wiele budynków mieszkalnych i usługowych | Starsze instalacje i odcinki sieciowe, dziś coraz rzadziej w nowych obiektach |
Największy błąd polega na tym, że ktoś patrzy wyłącznie na koszt kabla. W realnym projekcie ważniejsza bywa późniejsza obsługa: prostsze pomiary, mniejsza liczba niejasnych połączeń i lepsza współpraca z zabezpieczeniami. Dlatego w nowoczesnych obiektach TN-S często wygrywa nie dlatego, że jest „modniejszy”, tylko dlatego, że daje przewidywalne zachowanie instalacji. Po takim porównaniu od razu widać też, gdzie ten układ przynosi największy zysk.
Gdzie TN-S daje najwięcej korzyści
Najlepiej sprawdza się tam, gdzie instalacja ma dużo elektroniki, długie trasy kablowe, rozbudowaną automatykę albo częste zmiany układu odbiorników. W takich obiektach odseparowany PE ogranicza prądy błądzące i upraszcza kontrolę nad zakłóceniami elektromagnetycznymi, czyli EMC.
- Serwerownie i pomieszczenia z automatyką - tu stabilny punkt odniesienia dla PE ma większe znaczenie niż w prostym obiekcie biurowym.
- Budynki z dużą liczbą odbiorników jednofazowych - układ jest łatwiejszy do uporządkowania, a obciążenia neutralne są bardziej przewidywalne.
- Obiekty o podwyższonym ryzyku pożaru - porządek w instalacji i ograniczenie prądów upływu mają tu realną wartość.
- Linie technologiczne i układy PLC - krótsza droga do diagnostyki i mniej niepożądanych interakcji między obwodami.
- Instalacje modernizowane etapami - tam, gdzie nie chcesz mieszać starego sposobu prowadzenia żył z nowym układem rozdzielonym, TN-S daje większą przejrzystość.
W polskich realiach często wygląda to tak, że zasilanie obiektu przychodzi w układzie, nad którym inwestor nie ma pełnej kontroli, a dopiero w obrębie budynku wprowadza się bardziej uporządkowaną strukturę z rozdzielonym PE i N. To praktyczne podejście, bo pozwala połączyć wymagania sieci zewnętrznej z tym, czego oczekuje się od instalacji wewnętrznej. Zostaje jeszcze najważniejsze pytanie: na co uważać, żeby taki układ rzeczywiście działał, a nie tylko dobrze wyglądał na schemacie.
Na co uważać przy projekcie, modernizacji i odbiorze
W układzie TN-S projekt nie kończy się na narysowaniu osobnych szyn PE i N. Prawdziwa różnica wychodzi później, przy pomiarach i odbiorze. Jeśli skróty zostaną potraktowane zbyt lekko, instalacja może formalnie wyglądać poprawnie, ale w praktyce dawać zbyt mały prąd zwarciowy, nieprawidłowe zadziałanie zabezpieczeń albo trudne do wytłumaczenia zakłócenia.
| Co sprawdzam | Dlaczego to ważne |
|---|---|
| Punkt rozdziału PE i N | Za tym miejscem nie wolno ponownie łączyć obu funkcji, bo psuje to logikę ochrony. |
| Ciągłość przewodu ochronnego | Przerwa w PE oznacza utratę ochrony na dalszych odcinkach instalacji. |
| Impedancja pętli zwarcia | Decyduje o tym, czy zabezpieczenie odłączy zasilanie w wymaganym czasie. |
| Dobór RCD | Najczęściej 30 mA w obwodach końcowych; montaż dopiero za punktem rozdziału PE i N. |
| Czas wyłączenia | Dla obwodów końcowych do 63 A z gniazdami oraz 32 A z odbiornikami stałymi mówimy o 0,4 s przy 230 V, a dla pozostałych obwodów o 5 s. |
W praktyce przyjmuję jeszcze jedną zasadę: PE prowadzę możliwie blisko żył czynnych, bo to zmniejsza impedancję pętli i pomaga zabezpieczeniom zadziałać bez zwłoki. Jeśli nie da się wiarygodnie przewidzieć warunków zwarciowych albo prąd zwarcia jest zbyt mały, bezpieczniej oprzeć ochronę także na RCD. Po takich kontrolach łatwiej odróżnić układ poprawny od układu tylko „na papierze”.
Kiedy TN-S jest dobrym wyborem, a kiedy tylko podnosi koszt
Jeżeli obiekt ma dużo elektroniki, długie trasy, rozbudowaną automatykę albo częste zmiany układu odbiorników, TN-S zwykle broni się najlepiej. W prostych obiektach o niewielkiej liczbie obwodów czasem wystarczy TN-C-S, bo ważniejsza od samej nazwy układu jest poprawność wykonania, rozdziału i pomiarów.
Przy podejmowaniu decyzji patrzę przede wszystkim na trzy rzeczy: warunki zasilania, wymagania dla ciągłości pracy i to, czy inwestor naprawdę chce łatwiejszego serwisu po latach. Jeśli odpowiedź na te pytania jest twierdząca, TN-S daje bardzo solidną bazę pod bezpieczną i przewidywalną instalację. Jeśli nie, lepiej od początku dobrać układ do realnego obiektu, a nie do idealnego schematu.
W praktyce najwięcej błędów nie wynika z samego wyboru układu, tylko z niedbałego rozdziału PE i N, złego prowadzenia przewodów oraz braku sensownych pomiarów odbiorczych. Jeśli te trzy elementy są dopięte, TN-S pozostaje jednym z najczytelniejszych i najbardziej przewidywalnych rozwiązań w instalacjach budynkowych.
