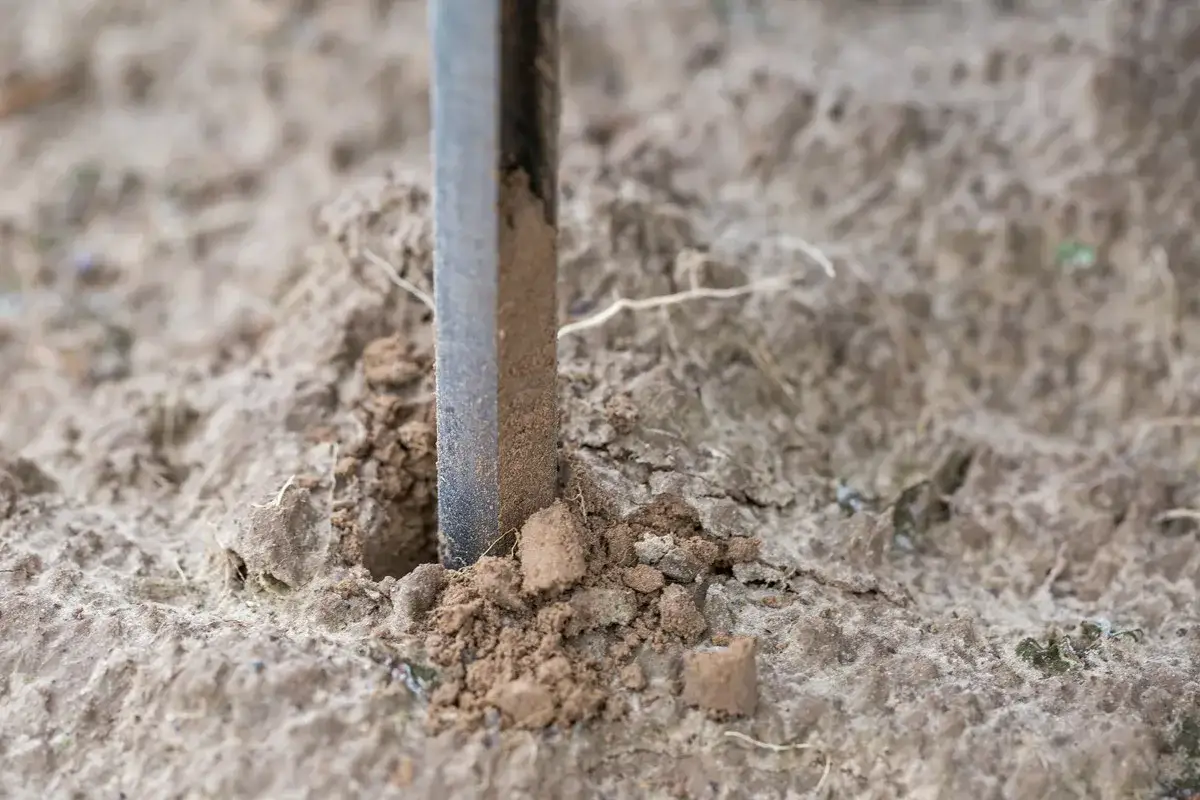

Uziom szpilkowy to praktyczne rozwiązanie wtedy, gdy trzeba poprawić jakość uziemienia bez rozkopywania całej działki. W instalacjach elektrycznych liczy się jednak nie sam pręt wbity w ziemię, lecz cały układ: rodzaj gruntu, długość elementów, sposób połączenia z instalacją i końcowy pomiar. W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jak je dobrać do warunków na miejscu, czym różni się od innych typów uziomu i gdzie najłatwiej o kosztowne błędy.
Najważniejsze fakty, które warto mieć przed montażem
- W typowym domu jednorodzinnym często zaczyna się od 1-2 prętów o łącznej długości około 3-4,5 m.
- W suchym piasku lub gruncie skalistym układ może wymagać 6-9 m albo innego rozwiązania.
- Największe znaczenie ma rezystywność gruntu, a nie sama długość elementu z katalogu.
- Po montażu trzeba wykonać pomiar rezystancji uziemienia i sprawdzić ciągłość połączeń.
- Przy modernizacji istniejącego budynku taki układ zwykle daje się wykonać szybciej niż uziom otokowy.
Kiedy uziemienie pionowe ma sens
W praktyce wybieram je przede wszystkim tam, gdzie trzeba działać szybko, bez ciężkich robót ziemnych i bez rozbierania otoczenia budynku. To bardzo dobre rozwiązanie przy modernizacji istniejących domów, dobudówek, małych działek oraz wszędzie tam, gdzie nie ma miejsca na klasyczny układ otokowy.
Nie traktuję go jednak jako uniwersalnej odpowiedzi na każdy problem z uziemieniem. Jeśli budynek dopiero powstaje, a fundamenty są jeszcze dostępne, uziom fundamentowy często będzie rozsądniejszy, bo daje świetny efekt przy mniejszym późniejszym ryzyku poprawiania instalacji. Pionowy układ jest wtedy planem B albo C, a nie zawsze pierwszym wyborem.
Najprościej mówiąc: to rozwiązanie ma sens wtedy, gdy trzeba połączyć dostępność, tempo i sensowny koszt. Żeby jednak ocenić, czy naprawdę zadziała, trzeba spojrzeć na grunt i materiał, z którego zrobiono cały system.
Co decyduje o skuteczności takiego uziomu
Najważniejsza jest rezystywność gruntu, czyli jego opór wobec przepływu prądu. Wilgotna glina, ziemia ogrodowa i grunty próchniczne prowadzą prąd znacznie lepiej niż suchy piasek czy podłoże kamieniste. Dla inwestora oznacza to jedno: ta sama szpilka może dać bardzo różny wynik w dwóch różnych miejscach.
Drugi czynnik to materiał. W praktyce spotyka się stal ocynkowaną ogniowo, miedziowaną oraz nierdzewną. Pierwsza zwykle wygrywa ceną, druga dobrze łączy koszt z trwałością, a trzecia sprawdza się tam, gdzie grunt jest bardziej agresywny korozyjnie. Jeśli połączenia są słabe albo źle zabezpieczone, nawet dobry pręt szybko traci parametry.
Trzecia sprawa to sposób włączenia do instalacji. Uziemienie musi być połączone z główną szyną wyrównawczą, czyli punktem, w którym zbiera się przewody ochronne. Ten element bywa niedoceniany, a właśnie on decyduje, czy instalacja będzie działać jako spójny układ, czy tylko jako przypadkowy metal w ziemi. Z tego powodu kolejnym krokiem jest już nie sam materiał, ale dobór długości i liczby elementów.
Jak dobrać długość i liczbę prętów do gruntu
W typowym domu jednorodzinnym najczęściej zaczynam od 1-2 prętów o łącznej długości około 3-4,5 m. To dobry punkt startowy, ale nie reguła. W suchym piasku, w gruncie piaszczystym albo kamienistym taki układ bywa za słaby i trzeba dołożyć kolejne segmenty albo rozbudować system o dodatkowy punkt uziemiający.
W praktyce patrzę na grunt tak:
| Warunki gruntu | Co zwykle robię | Co to oznacza w praktyce |
|---|---|---|
| Wilgotna glina, ziemia ogrodowa | 1-2 pręty po 1,5-3 m | Często wystarcza bez rozbudowy układu |
| Suchy piasek | 3-6 m łącznej długości lub więcej niż jeden punkt | Trzeba zwiększyć powierzchnię styku z gruntem |
| Grunt kamienisty | 6-9 m albo inne rozwiązanie | Czasem lepiej od razu rozważyć układ poziomy lub hybrydowy |
| Modernizacja istniejącego domu | Punktowy montaż przy elewacji lub w ogrodzie | Mniej robót ziemnych, łatwiej doprowadzić przewód |
W branżowych poradnikach często pojawia się wartość 10 Ω jako wygodny punkt odniesienia, ale nie traktuję jej jak sztywnej granicy dla każdego obiektu. Ostateczny wymóg zależy od projektu, rodzaju ochrony i lokalnych warunków gruntowych. Jeśli wynik po pierwszym pomiarze jest słaby, lepiej dołożyć kolejny element niż liczyć, że problem sam zniknie.
Gdy wiem już, czego mogę oczekiwać od gruntu, przechodzę do samego montażu. To właśnie na tym etapie najłatwiej zyskać albo zepsuć efekt.
Jak wygląda montaż krok po kroku
Przy montażu nie skupiam się wyłącznie na samym wbiciu elementu. Najpierw sprawdzam przebieg kabli, rur i inne przeszkody podziemne, żeby nie zrobić sobie problemu w miejscu, które za chwilę będzie niewidoczne. Potem wybieram punkt, do którego da się wrócić podczas pomiaru, bo dostępność ma tu znaczenie równie duże jak sam opór gruntu.
- Wyznaczam miejsce montażu z dala od przeszkód podziemnych i w takim punkcie, do którego będzie można wrócić podczas kontroli.
- Wbijam pierwszy segment przy użyciu odpowiedniej głowicy lub adaptera.
- Jeśli potrzeba większej głębokości, dokładam kolejne odcinki i łączę je zgodnie z zaleceniami producenta.
- Łączę układ z przewodem uziemiającym oraz główną szyną wyrównawczą.
- Umieszczam złącze kontrolne w miejscu dostępnym do pomiaru, zwykle w puszce rewizyjnej lub na elewacji.
- Na końcu wykonuję pomiar i dopiero wtedy decyduję, czy układ wymaga rozbudowy.
W praktyce ważna jest też głębokość pracy końcówki. Chodzi o to, żeby element nie opierał się wyłącznie na suchej, niestabilnej warstwie przy powierzchni. Przy instalacjach odgromowych i ochronnych dobrze jest zostawić sobie możliwość kontroli, dlatego nie zamykam połączeń tak, by później nie dało się do nich wrócić. To właśnie różnica między montażem „na szybko” a instalacją, która ma służyć latami.
Kiedy taki układ jest już poprawnie włączony do instalacji, warto porównać go z innymi rozwiązaniami. Wtedy widać wyraźnie, kiedy pionowy układ wygrywa, a kiedy lepiej postawić na inną metodę.
Jak wypada na tle uziomu otokowego i fundamentowego
Nie traktuję tych rozwiązań jak konkurencji jeden do jednego. Każde ma sens w innym momencie budowy i przy innym budżecie. Najczęściej decyzja zależy nie od „lepszości” samego rozwiązania, ale od tego, co realnie da się zrobić na działce bez niepotrzebnych kosztów.
| Cecha | Uziom pionowy | Uziom otokowy | Uziom fundamentowy |
|---|---|---|---|
| Najlepsze zastosowanie | Modernizacja, mała działka | Nowy budynek, gdy jest miejsce wokół fundamentów | Budowa od podstaw, na etapie zbrojenia i fundamentów |
| Zakres robót ziemnych | Mały | Średni | Minimalny po wykonaniu fundamentów |
| Stabilność parametrów | Zależna od gruntu i długości | Zwykle bardzo dobra | Zwykle bardzo dobra |
| Orientacyjny koszt | 350-800 zł za prostą realizację | 1000-2000 zł | 500-1000 zł |
| Kiedy wygrywa | Gdy trzeba działać szybko i bez dużych wykopów | Gdy można objąć budynek dookoła | Gdy można go zrobić od razu podczas budowy |
W trudnych warunkach często najlepszy jest układ mieszany. Zamiast upierać się przy jednym rozwiązaniu, łączę kilka elementów tak, żeby osiągnąć wymaganą rezystancję i nie przepłacić za niepotrzebne roboty ziemne. To podejście zwykle daje lepszy efekt niż szukanie jednego „idealnego” wariantu. A skoro o błędach mowa, warto przyjrzeć się temu, co najczęściej psuje wynik jeszcze przed odbiorem.
Najczęstsze błędy, które podnoszą rezystancję i koszt
Najwięcej problemów widzę tam, gdzie ktoś liczy, że samo wbicie pręta załatwia sprawę. Niestety tak nie jest. Błędy montażowe potrafią podnieść rezystancję bardziej niż zmiana jednego elementu na droższy model.
- Zbyt krótki element w suchym gruncie - wynik pomiaru będzie niestabilny i zależny od pogody.
- Brak pomiaru po montażu - bez tego nie wiadomo, czy układ działa zgodnie z założeniem.
- Słabe łączenia - po czasie zwiększają opór i robią problemy przy kontroli.
- Brak dostępu do złącza kontrolnego - utrudnia serwis i odbiór instalacji.
- Zbyt mało elementów w zbyt małej odległości - dokładanie kolejnego pręta tuż obok poprzedniego często niewiele daje.
- Ignorowanie korozji - w agresywnym gruncie to jeden z najszybszych sposobów na utratę parametrów.
Najczęściej da się to naprawić, ale zwykle dopiero po dodatkowych pracach i kolejnym pomiarze. To właśnie dlatego rozsądne planowanie jest tańsze niż poprawki po fakcie. Z tego samego powodu warto spojrzeć na koszty od razu, bo różnice między wariantami są duże.
Ile to kosztuje i kiedy opłaca się najbardziej
W 2026 za prostą realizację z jedną szpilką i standardowym dojazdem ekipy najczęściej widzę widełki 350-800 zł. W tej kwocie mieszczą się najczęściej materiał i podstawowa robocizna, ale dodatkowe pomiary, dłuższe odcinki lub trudny grunt mogą szybko podnieść budżet.
| Pozycja | Orientacyjny koszt | Kiedy rośnie |
|---|---|---|
| Materiał na jedną szpilkę | 80-200 zł | Przy lepszym materiale lub większej długości |
| Robocizna wbicia | 150-300 zł | W twardym gruncie lub przy większej liczbie elementów |
| Podstawowa realizacja całości | 350-800 zł | Gdy układ jest prosty i dostępny od zewnątrz |
| Pomiary i dokumentacja | 250-500 zł | Przy odbiorze i instalacjach wymagających pełnej kontroli |
| Uziom otokowy | 1000-2000 zł | Gdy trzeba robić wykopy wokół budynku |
| Uziom fundamentowy | 500-1000 zł | Gdy jest możliwość wykonania go na etapie budowy |
Jeśli mam wskazać moment, w którym ten typ uziemienia jest najbardziej opłacalny, to bez wahania mówię: modernizacja istniejącego budynku, mała działka i umiarkowanie dobry grunt. Wtedy dostaje się sensowny efekt bez rozbierania połowy otoczenia domu. Gdy warunki są trudniejsze, koszt rośnie nie przez sam pręt, tylko przez potrzebę rozbudowy całego układu.
Zanim jednak uznam temat za zamknięty, zawsze sprawdzam kilka rzeczy, które decydują o tym, czy instalacja naprawdę będzie gotowa na lata.
Co sprawdzam przed odbiorem, żeby temat był zamknięty na lata
Po montażu nie interesuje mnie już tylko to, że element znalazł się w ziemi. Sprawdzam przede wszystkim wynik pomiaru, ciągłość połączenia z instalacją i dostęp do punktu kontrolnego. Bez tego łatwo wpaść w złudzenie, że „jest przecież metal w gruncie”, a to jeszcze nie znaczy, że układ działa poprawnie.
- Czy pomiar rezystancji został wykonany i zapisany.
- Czy połączenie z główną szyną wyrównawczą jest trwałe i dostępne do kontroli.
- Czy złącze kontrolne nie zostało ukryte tak, że późniejszy serwis będzie kłopotliwy.
- Czy materiał dobrano do warunków korozyjnych w gruncie.
- Czy układ da się rozbudować, jeśli pierwszy wynik okaże się zbyt wysoki.
Jeśli wynik po pomiarze jest słabszy od oczekiwań, dokładam kolejny element albo zmieniam układ, zamiast liczyć na cud. To właśnie taka kolejność decyzji daje najwięcej spokoju na lata: najpierw grunt i pomiar, potem długość, a dopiero na końcu sam pręt. Dobrze zaprojektowany układ ma po prostu działać cicho, przewidywalnie i bez wracania do poprawek.
