Zbrojenie słupa żelbetowego to fundament bezpieczeństwa każdej konstrukcji budowlanej. Zrozumienie zasad jego wykonania, a przede wszystkim umiejętność interpretacji rysunków technicznych, jest kluczowe dla zapewnienia trwałości i stabilności budynku. W tym artykule przyjrzymy się szczegółowo, jak prawidłowo zaprojektować i wykonać zbrojenie słupa, opierając się na aktualnych normach Eurokodu 2.
Poprawny rysunek zbrojenia słupa żelbetowego: klucz do bezpieczeństwa i trwałości konstrukcji
- Zbrojenie słupa składa się z prętów podłużnych (głównych) przenoszących obciążenia ściskające i rozciągające, oraz strzemion (poprzecznych) zapobiegających wyboczeniu.
- Podstawą projektowania i wykonawstwa jest norma PN-EN 1992-1-1 (Eurokod 2), określająca m.in. minimalny i maksymalny stopień zbrojenia, rozstaw strzemion i długość zakładów.
- Kluczowe parametry to: stopień zbrojenia (0,002 Ac do 0,04 Ac), rozstaw strzemion (max. 20 fi, mniejszy bok lub 400 mm) oraz długość zakładu (min. 15 fi lub 200 mm).
- Rysunek techniczny musi zawierać przekroje podłużne i poprzeczne, szczegółowe opisy prętów, otuliny oraz tabelę stali zbrojeniowej.
- Najczęstsze błędy wykonawcze to niewłaściwa otulina, nieprawidłowy rozstaw strzemion (szczególnie brak zagęszczenia) i zbyt krótkie zakłady prętów.
Precyzyjny rysunek zbrojenia słupa: fundament bezpieczeństwa konstrukcji
Rola zbrojenia w słupach żelbetowych jest nie do przecenienia. Beton, choć znakomicie radzi sobie z siłami ściskającymi, jest materiałem kruchym i słabo przenosi rozciąganie. Tutaj do gry wkracza stal zbrojeniowa. Pręty podłużne przejmują obciążenia rozciągające, a także wspierają beton w ściskaniu, zwiększając jego nośność. Strzemiona natomiast pełnią rolę strażników zapobiegają wyboczeniu prętów głównych i przenoszą siły ścinające. Bez tej synergii betonu i stali, słup nie byłby w stanie sprostać obciążeniom, jakim poddawane są konstrukcje budowlane.
Rola zbrojenia w konstrukcjach żelbetowych: więcej niż tylko pręty w betonie
Współpraca zbrojenia z betonem jest kluczowa dla efektywnego przenoszenia obciążeń. Pręty główne, rozmieszczone wzdłuż osi słupa, pracują w ściskaniu i rozciąganiu, przyjmując siły wynikające z obciążeń pionowych i momentów zginających. Strzemiona, oplatając te pręty, nie tylko utrzymują je we właściwej pozycji, ale także aktywnie uczestniczą w przejmowaniu sił ścinających. Ta skoordynowana praca obu materiałów tworzy element konstrukcyjny o wysokiej wytrzymałości i odpowiedniej plastyczności.
Konsekwencje błędów w zbrojeniu: od pęknięć po katastrofę budowlaną
Niestety, błędy w zbrojeniu mogą mieć katastrofalne skutki. Zbyt mała otulina betonu naraża stal na korozję, prowadząc do jej osłabienia i pękania betonu. Niewłaściwy rozstaw strzemion lub zbyt krótkie zakłady prętów mogą skutkować utratą nośności elementu, a w skrajnych przypadkach jego zniszczeniem. Pamiętajmy, że każdy, nawet najmniejszy błąd w tej materii, może mieć wpływ na bezpieczeństwo całej konstrukcji.
Eurokod 2 (PN-EN 1992-1-1): norma, która stoi na straży Twojej konstrukcji
W Polsce projektowanie i wykonawstwo zbrojenia słupów opiera się na normie PN-EN 1992-1-1: 2008, znanej szerzej jako Eurokod 2. Ten obszerny dokument precyzuje wszelkie aspekty związane ze zbrojeniem, od minimalnych i maksymalnych dopuszczalnych stopni zbrojenia, przez wymagania dotyczące średnic prętów, rozstawu strzemion, aż po szczegółowe wytyczne dotyczące grubości otuliny i długości zakładów. Zrozumienie i stosowanie się do Eurokodu 2 to absolutna podstawa dla każdego, kto zajmuje się projektowaniem lub wykonawstwem konstrukcji żelbetowych.

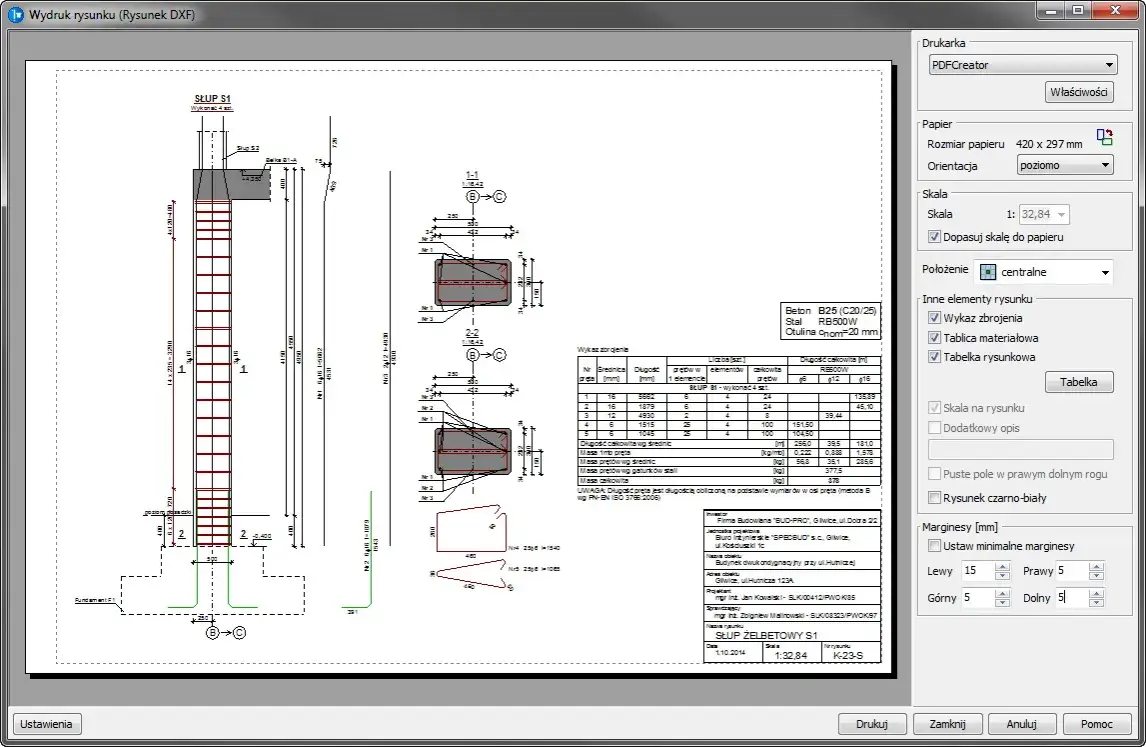

Jak czytać rysunek zbrojenia słupa? Dekodowanie języka konstruktora
Poprawny rysunek techniczny zbrojenia słupa to nic innego jak instrukcja obsługi dla wykonawcy. Bez jego zrozumienia, nawet najlepszy projekt pozostanie jedynie zbiorem linii na papierze. Kluczowe jest opanowanie podstawowych symboli i widoków, które pozwalają na precyzyjne odtworzenie zamierzeń konstruktora w rzeczywistości.
Przekrój podłużny i poprzeczny: dwa kluczowe widoki, które musisz zrozumieć
Każdy rysunek zbrojenia słupa zawiera dwa podstawowe widoki, które wzajemnie się uzupełniają. Przekrój podłużny pokazuje rozmieszczenie prętów głównych na całej wysokości słupa, uwzględniając miejsca, w których pręty są łączone na zakład (mijankę). Z kolei przekrój poprzeczny prezentuje układ prętów głównych i strzemion w danym miejscu słupa, a także precyzyjnie określa grubość otuliny. Oba te widoki są niezbędne do pełnego zrozumienia konstrukcji zbrojenia.
Symbole i oznaczenia na rysunku technicznym: co oznaczają "fi", "co" i "#"?
Aby swobodnie poruszać się po rysunku technicznym, warto znać podstawowe oznaczenia:
- fi (Ø): Oznacza średnicę pręta zbrojeniowego w milimetrach.
- co: Wskazuje na rozstaw elementów, najczęściej strzemion lub prętów. Na przykład, zapis "co 200mm" informuje, że elementy powinny być rozmieszczone co 200 milimetrów.
- # (liczba): Określa ilość prętów danego typu.
Przykład: zapis "12x fi12 co 200mm" oznacza, że w danym miejscu słupa znajduje się 12 prętów o średnicy 12 mm, rozmieszczonych co 200 mm.
Tabela stali zbrojeniowej: Twój niezbędnik do zamówienia i kontroli materiałów
Integralną częścią rysunku technicznego jest tabela stali zbrojeniowej. Zawiera ona szczegółowe zestawienie wszystkich elementów zbrojenia od średnic i klas stali, przez ich długości, aż po łączną masę. Jest to niezwykle ważne narzędzie, które pozwala na dokładne zamówienie potrzebnych materiałów i skuteczną kontrolę ich zgodności z projektem na etapie budowy.
Zbrojenie podłużne (główne): kręgosłup nośny słupa
Zbrojenie podłużne to serce słupa żelbetowego. To właśnie te pręty, rozmieszczone wzdłuż jego osi, stanowią główny element nośny, odpowiedzialny za przenoszenie kluczowych obciążeń.
Funkcja prętów głównych: jak przenoszą obciążenia ściskające?
Pręty podłużne, pracując w tandemie z betonem, efektywnie przenoszą siły ściskające. Beton sam w sobie dobrze znosi ściskanie, ale to właśnie stal zbrojeniowa zapewnia mu niezbędne wsparcie, zwiększając jego wytrzymałość i zapobiegając kruchym pęknięciom. Co więcej, pręty te są w stanie przejąć również siły rozciągające, które mogą pojawić się w słupie na skutek działania momentów zginających.
Minimalna średnica i liczba prętów: zasady dla słupów prostokątnych i okrągłych
Eurokod 2 określa jasne wytyczne dotyczące minimalnych parametrów zbrojenia podłużnego:
- Minimalna średnica prętów podłużnych: zgodnie z normą wynosi 8 mm, jednak w praktyce budowlanej często stosuje się pręty o średnicy co najmniej 12 mm.
- Minimalna liczba prętów:
- Dla słupów o przekroju prostokątnym: wymagane są co najmniej 4 pręty, rozmieszczone po jednym w każdym narożniku.
- Dla słupów o przekroju okrągłym: minimum to 6 prętów, równomiernie rozłożonych w obwodzie przekroju.
Maksymalny i minimalny stopień zbrojenia: jak uniknąć "przezbrojenia" lub osłabienia elementu?
Stopień zbrojenia, czyli stosunek pola przekroju stali do pola przekroju betonu (As/Ac), jest kluczowym parametrem projektowym. Eurokod 2 określa jego graniczne wartości: minimalny stopień zbrojenia to 0,002 Ac, a maksymalny 0,04 Ac. W strefach, gdzie pręty są łączone na zakład, dopuszczalny stopień zbrojenia może wzrosnąć do 0,08 Ac. Przestrzeganie tych limitów jest niezwykle ważne zbyt małe zbrojenie osłabia element, a nadmierne może prowadzić do kruchych pęknięć i nieekonomicznych rozwiązań.
Łączenie prętów na zakład: klucz do ciągłości konstrukcji
Wysokość słupów często przekracza długość dostępnych prętów zbrojeniowych. W takich sytuacjach stosuje się łączenie prętów na zakład, czyli na tzw. mijankę. Jest to technika zapewniająca ciągłość zbrojenia i efektywne przenoszenie sił na całej długości słupa.
Jak poprawnie obliczyć wymaganą długość zakładu (l0)?
Długość zakładu (l0) nie jest przypadkowa to parametr projektowy, który zależy od wielu czynników, w tym od średnicy pręta, klasy betonu i stali oraz współczynników uwzględniających warunki obciążenia. Eurokod 2 podaje minimalne wartości, które nie powinny być mniejsze niż 15-krotność średnicy pręta lub 200 mm. Należy jednak pamiętać, że zbyt krótki zakład jest jednym z najczęściej popełnianych i najpoważniejszych błędów wykonawczych.
Gdzie na wysokości słupa można, a gdzie nie wolno lokalizować połączeń?
Lokalizacja zakładów ma znaczenie. Optymalnie jest umieszczać je w miejscach o mniejszych naprężeniach, zazwyczaj w środkowej części słupa, z dala od stref połączeń ze stropami czy belkami. Należy unikać lokalizowania zakładów w strefach największych naprężeń, aby nie osłabić pracy konstrukcji.
Strzemiona (zbrojenie poprzeczne): strażnicy stabilności prętów
Strzemiona to niepozorne elementy, które odgrywają kluczową rolę w stabilności i bezpieczeństwie słupa. Ich zadaniem jest utrzymanie prętów głównych we właściwej pozycji oraz przejmowanie sił ścinających.
Dlaczego strzemiona są tak ważne? Zapobieganie wyboczeniu i przejmowanie sił tnących
Główne funkcje strzemion są dwojakie:
- Zapobieganie wyboczeniu prętów podłużnych: Strzemiona działają jak "żebra", utrzymując pręty główne w ryzach i zapobiegając ich wyboczeniu pod wpływem obciążeń ściskających.
- Przejmowanie sił tnących: W słupie, podobnie jak w innych elementach konstrukcyjnych, występują siły ścinające. Strzemiona są zaprojektowane tak, aby skutecznie je przejmować, zwiększając odporność słupa na ścinanie.
Dodatkowo, strzemiona zapewniają sztywność całemu szkieletowi zbrojeniowemu, co jest istotne podczas jego montażu i betonowania.
Dobór średnicy i kształtu strzemion: praktyczne wskazówki
Minimalna średnica strzemion to zazwyczaj 6 mm, lub 25% średnicy najgrubszego pręta podłużnego. Kształt strzemion jest ściśle powiązany z kształtem przekroju słupa dla słupów prostokątnych stosuje się strzemiona prostokątne, a dla okrągłych okrągłe. Ważne jest, aby strzemiona efektywnie obejmowały wszystkie pręty główne.
Rozstaw strzemion w strefie środkowej: zasada "20 fi, mniejszy bok lub 400 mm"
Podstawowy rozstaw strzemion (s1) w strefie środkowej słupa określa się zgodnie z zasadą, że nie może on być większy niż najmniejsza z trzech wartości: 20-krotność średnicy pręta podłużnego, mniejszy wymiar boku słupa, lub 400 mm. Jest to kluczowa zasada zapewniająca stabilność zbrojenia w mniej obciążonych partiach słupa.
Zagęszczanie strzemion: dlaczego jest kluczowe przy stropach i fundamentach?
W strefach szczególnie narażonych na koncentrację naprężeń, takich jak okolice połączeń ze stropami, belkami czy w miejscach zakładów prętów, konieczne jest zagęszczenie strzemion. Oznacza to zmniejszenie ich rozstawu do s2 = 0,6 * s1. Zapobiega to wyboczeniu prętów i zwiększa nośność słupa w tych krytycznych obszarach.
Jak prawidłowo wyznaczyć strefy i rozstaw zagęszczenia strzemion?
Strefy zagęszczenia strzemion w obszarach przywęzłowych (przy połączeniach z innymi elementami) mają długość równą większemu wymiarowi słupa. W tych strefach rozstaw strzemion (s2) powinien wynosić 0,6 * s1. Należy pamiętać o tym wymogu, aby zapewnić odpowiednią współpracę elementu z otoczeniem konstrukcyjnym.
Jakie są wymagania dotyczące strzemion w strefie zakładów prętów głównych?
W strefie zakładów prętów głównych, jeśli średnica tych prętów przekracza 14 mm, również wymagane jest zagęszczenie strzemion. Ma to na celu zapewnienie stabilności i prawidłowego przenoszenia sił między łączonymi prętami, co jest kluczowe dla ciągłości pracy zbrojenia.
Kluczowe detale konstrukcyjne decydujące o trwałości
Poza podstawowym układem prętów i strzemion, istnieje szereg detali konstrukcyjnych, które mają fundamentalne znaczenie dla trwałości i bezpieczeństwa słupa. Często niedoceniane, mogą decydować o sukcesie lub porażce całej konstrukcji.
Otulina: niewidoczna tarcza ochronna zbrojenia
Otulina to warstwa betonu otaczająca pręty zbrojeniowe. Jej głównym zadaniem jest ochrona stali przed korozją, ogniem oraz uszkodzeniami mechanicznymi. Jest to kluczowy element zapewniający długowieczność konstrukcji.
Jaka jest minimalna grubość otuliny i od czego zależy?
Minimalna grubość otuliny (c_nom) nie jest stała zależy od kilku czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, w jakich znajduje się konstrukcja), klasa betonu oraz wymagana odporność ogniowa. W typowych warunkach wewnętrznych, na przykład w domach jednorodzinnych, minimalna otulina wynosi zazwyczaj 20-25 mm. Jest to wartość zapewniająca odpowiednią ochronę stali.
Jak zapewnić jej prawidłową grubość na budowie (dystanse)?
Aby zagwarantować prawidłową grubość otuliny na budowie, stosuje się specjalne dystanse, zwane podkładkami dystansowymi. Mogą być one wykonane z tworzywa sztucznego lub betonu i umieszcza się je między prętami zbrojeniowymi a szalunkiem. Zapewniają one równomierne rozmieszczenie zbrojenia i utrzymanie wymaganej odległości od powierzchni betonu.
Kotwienie zbrojenia słupa w elementach sąsiednich
Prawidłowe zakotwienie zbrojenia słupa w elementach sąsiednich fundamentach, stropach czy belkach jest absolutnie kluczowe dla zapewnienia ciągłości konstrukcyjnej i efektywnego przenoszenia obciążeń. Bez odpowiedniego zakotwienia, siły nie będą mogły być efektywnie przekazywane, co osłabi całą konstrukcję.
Jak prawidłowo zakotwić pręty słupa w ławie fundamentowej?
Pręty zbrojenia słupa powinny być odpowiednio zakotwione w ławie fundamentowej. Zazwyczaj odbywa się to poprzez zastosowanie odpowiednich zagięć (haków) na końcach prętów oraz zapewnienie wymaganej długości zakotwienia, zgodnie z obliczeniami projektowymi. Pozwala to na efektywne przeniesienie sił ściskających i rozciągających z fundamentu na słup.
Jak zapewnić ciągłość zbrojenia w połączeniu ze stropem lub belką?
W połączeniach słupa ze stropem lub belką kluczowe jest zapewnienie ciągłości zbrojenia. Często wymaga to odpowiedniego ukształtowania prętów, na przykład poprzez zastosowanie haków lub odpowiedniej długości zakładów. Należy również pamiętać o uwzględnieniu stref zagęszczenia strzemion w tych obszarach, aby uniknąć koncentracji naprężeń i zapewnić prawidłową współpracę elementów.
Najczęstsze błędy na budowie i rysunkach: jak ich unikać?
Znajomość najczęściej popełnianych błędów w projektowaniu i wykonawstwie zbrojenia słupów pozwala na świadome ich unikanie i skuteczną weryfikację poprawności prac na budowie. Warto wiedzieć, na co zwracać szczególną uwagę.
Błąd #1: Niewłaściwy rozstaw lub brak zagęszczenia strzemion
Jest to jeden z najpoważniejszych błędów, prowadzący do wyboczenia prętów głównych i znaczącego obniżenia nośności słupa na ścinanie. Należy zawsze pamiętać o prawidłowym rozstawie strzemion w strefie środkowej oraz o ich obowiązkowym zagęszczeniu w strefach przywęzłowych i w miejscach zakładów prętów.
Błąd #2: Zbyt krótka długość zakładów prętów podłużnych
Zbyt krótkie zakłady prętów oznaczają brak ciągłości zbrojenia i niemożność efektywnego przenoszenia sił. Jest to błąd krytyczny, który może prowadzić do przedwczesnego zniszczenia elementu. Konieczne jest precyzyjne obliczanie długości zakładów zgodnie z projektem i normą.
Błąd #3: Nieprawidłowa grubość otuliny zbrojeniowej
Zbyt mała otulina naraża stal na korozję, co z czasem prowadzi do jej osłabienia i pękania betonu. Z kolei zbyt duża otulina może osłabić efektywność pracy elementu. Kluczowe jest stosowanie dystansów i kontrola grubości otuliny na każdym etapie budowy.
Błąd #4: Konflikty zbrojenia w węzłach (słup-belka-strop)
W złożonych węzłach konstrukcyjnych, gdzie łączy się kilka elementów, może dochodzić do tzw. konfliktów zbrojenia zbyt dużej gęstości prętów, utrudniającej betonowanie. Wymaga to precyzyjnego projektu i ścisłej koordynacji między projektantem a wykonawcą.
Jak skutecznie weryfikować poprawność wykonania zbrojenia przed betonowaniem?
Przed przystąpieniem do betonowania, kluczowe jest przeprowadzenie dokładnej weryfikacji wykonanego zbrojenia. Oto lista kroków, które należy wykonać:
- Sprawdzenie zgodności z projektem budowlanym (rysunki, specyfikacje).
- Pomiar średnic i liczby prętów podłużnych.
- Kontrola rozstawu i zagęszczenia strzemion w odpowiednich strefach.
- Weryfikacja długości zakładów prętów.
- Kontrola grubości otuliny za pomocą dystansów.
- Sprawdzenie jakości i klasy stali zbrojeniowej.
- Ocena ogólnej sztywności i stabilności szkieletu zbrojeniowego.
