Cewka indukcyjna w instalacji - działanie, dobór i typowe błędy

Dominik Wróbel .

12 sierpnia 2026

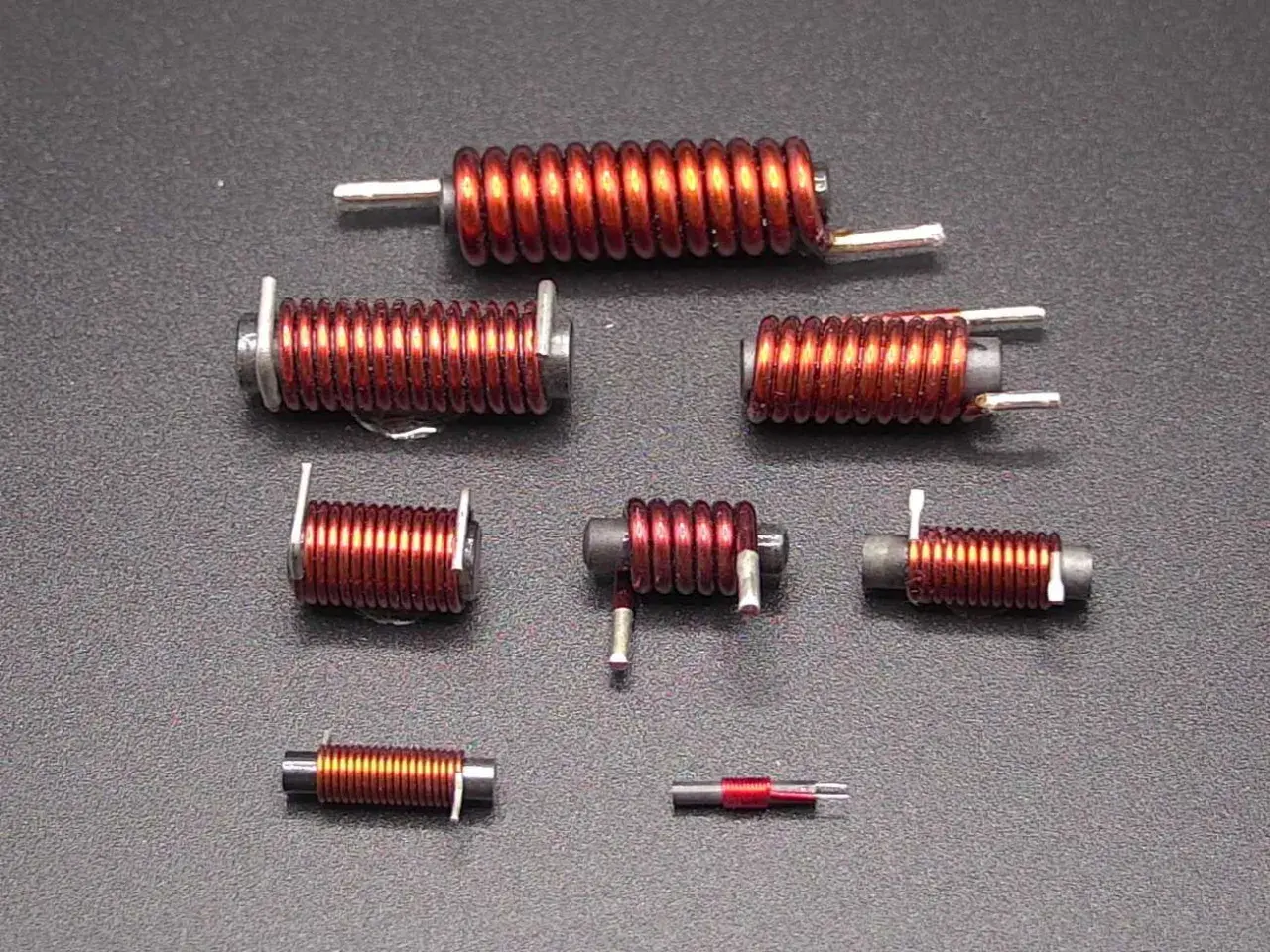

Różne rozmiary cewek, każdy dławik nawinięty miedzianym drutem na rdzeniu.

W instalacjach elektrycznych to jeden z tych elementów, które pracują po cichu, ale realnie decydują o stabilności obwodu. Tłumi skoki prądu, pomaga wygładzać zasilanie i chroni urządzenia przed zakłóceniami, dlatego w oprawach oświetleniowych, falownikach i zasilaczach spotyka się go częściej, niż mogłoby się wydawać. Poniżej wyjaśniam, jak działa, gdzie ma sens, jak go dobrać i kiedy lepiej postawić na inne rozwiązanie.

Najważniejsze rzeczy, które warto wiedzieć przed wyborem

  • Element indukcyjny przeciwstawia się szybkim zmianom prądu i magazynuje energię w polu magnetycznym.
  • W budynkach najczęściej spotykam go w oświetleniu, zasilaczach, falownikach i filtrach zakłóceń.
  • Doboru nie robi się tylko po mocy odbiornika, ale przede wszystkim po prądzie, częstotliwości pracy i temperaturze.
  • Przegrzewanie, buczenie i migotanie opraw to zwykle sygnały złego dopasowania albo przeciążenia.
  • W nowych instalacjach coraz częściej wygrywają rozwiązania elektroniczne, ale pasywne cewki nadal mają mocne zastosowania.

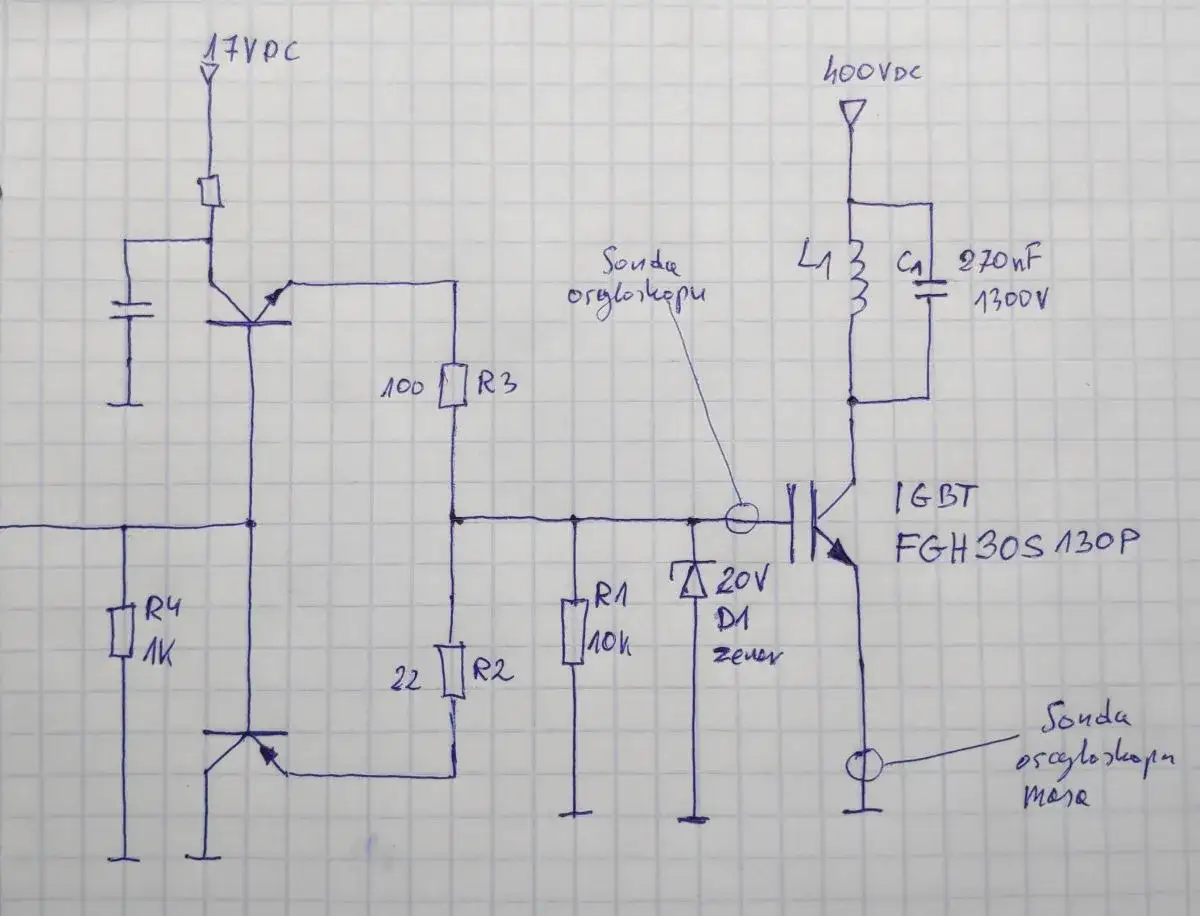

Schemat z dławikiem L1, kondensatorem C1, tranzystorem IGBT i sondami oscyloskopu.

Jak działa element indukcyjny w obwodzie

Mówiąc najprościej, taka cewka nie lubi gwałtownych zmian prądu. Gdy natężenie rośnie, element gromadzi energię w polu magnetycznym, a gdy prąd spada, oddaje ją z powrotem do obwodu. Dzięki temu praca układu staje się spokojniejsza, mniej podatna na impulsy i łatwiejsza do kontrolowania.

W praktyce oznacza to trzy rzeczy: ograniczenie prądu rozruchowego, wygładzenie tętnień oraz tłumienie zakłóceń. To właśnie dlatego ten komponent pojawia się zarówno w prostych układach oświetleniowych, jak i w bardziej wymagających systemach z elektroniką mocy. W instalacji 230/400 V, gdzie obok siebie pracują lampy, zasilacze impulsowe i napędy, taka stabilizacja ma bardzo konkretne znaczenie.

Warto też pamiętać, że liczy się nie tylko sama obecność cewki, ale jej indukcyjność, czyli zdolność do przeciwstawiania się zmianom prądu. Zbyt mała nie spełni zadania, a zbyt duża może zwiększyć straty, spadki napięcia albo ograniczyć dynamikę pracy całego układu. To nie jest element, który dobiera się „na oko”.

Jeśli chcesz dobrze zrozumieć jego rolę, najłatwiej myśleć o nim jak o buforze: przyjmuje energię wtedy, gdy obwód ją nadmiarowo dostarcza, i oddaje ją wtedy, gdy układ zaczyna ją zbyt szybko tracić. Taki mechanizm przydaje się szczególnie tam, gdzie obciążenie jest zmienne albo wrażliwe na zakłócenia, a to prowadzi prosto do praktycznych zastosowań.

Gdzie ma sens w instalacjach budynkowych

W budynkach najczęściej widzę go w kilku powtarzalnych miejscach. Nie jest to już element, który kupuje się „do wszystkiego”, ale tam, gdzie układ ma pracować stabilnie, nadal bywa bardzo użyteczny.

Zastosowanie Co robi w praktyce Na co zwracam uwagę
Starsze oprawy wyładowcze i świetlówki Ogranicza prąd lampy po zapłonie i stabilizuje jej pracę Dobór do mocy źródła światła i zgodność z zapłonnikiem albo układem elektronicznym
Falowniki i napędy silników Tłumi strome zbocza napięcia oraz zakłócenia przewodzone Długość przewodu do silnika, prąd znamionowy i wymagania producenta napędu
Zasilacze i przetwornice DC/DC Magazynuje energię i wygładza tętnienia prądu Nasycenie rdzenia, częstotliwość przełączania i temperatura pracy
Szafy sterownicze i układy EMC Ogranicza zakłócenia, które mogą rozjeżdżać pracę automatyki Poprawne prowadzenie przewodów i ekranowanie całego układu

W nowoczesnych obiektach najczęściej nie widać go jako osobnego, „dominującego” komponentu. Jest raczej częścią większego układu: zasilacza, filtru, oprawy albo napędu. I właśnie tak zwykle powinno być, bo samodzielny dobór bez kontekstu obciążenia kończy się najczęściej przegrzewaniem lub gorszą kulturą pracy.

Przy okazji dobrze odróżnić starą technologię od nowej. W oprawach świetlówkowych dawniej pełnił funkcję klasycznego statecznika indukcyjnego, dziś w wielu zastosowaniach zastąpiły go układy elektroniczne i LED. To nie znaczy, że element zniknął z rynku. Po prostu zmieniły się miejsca, w których jest naprawdę potrzebny.

Jakie są najczęstsze odmiany i czym się różnią

Różnice między odmianami wynikają głównie z częstotliwości pracy, konstrukcji rdzenia i sposobu montażu. W praktyce nie wybieram „najlepszego” modelu, tylko taki, który pasuje do konkretnego zadania i warunków pracy.

Odmiana Najczęstsze zastosowanie Plusy Ograniczenia
Blaszany Układy 50 Hz, starsze oprawy i prostsze obwody zasilania Trwały, odporny, dobrze znosi klasyczną pracę sieciową Jest większy, cięższy i zwykle bardziej słyszalny
Toroidalny Filtry, zasilacze i rozwiązania, gdzie liczy się małe rozproszenie pola Cicha praca, dobre wykorzystanie materiału, kompaktowa forma Montuje się go mniej wygodnie niż prostsze konstrukcje
Ferrytowy Elektronika impulsowa, przetwornice, filtracja zakłóceń Świetnie pracuje przy wyższych częstotliwościach Nie zawsze nadaje się do prostych układów sieciowych 50 Hz
Wyjściowy do napędów Falowniki, długie przewody silnikowe, ochrona izolacji Ogranicza strome zbocza napięcia i zmniejsza ryzyko zakłóceń Musi być dobrany do konkretnego napędu i długości przewodu

Jeżeli miałbym wskazać jedną rzecz, którą najczęściej się pomija, to byłaby to częstotliwość pracy. Cewka do klasycznej sieci i cewka do przetwornicy impulsowej mogą wyglądać podobnie, ale zachowują się zupełnie inaczej. Właśnie dlatego katalogowe „podobne parametry” nie wystarczają.

Druga sprawa to nasycenie rdzenia. Gdy rdzeń przestaje skutecznie przenosić strumień magnetyczny, element traci część swoich właściwości i zaczyna się grzać. Z zewnątrz wygląda to jak drobiazg, a w praktyce potrafi rozregulować cały obwód.

Jak dobrać właściwy model do zadania

Przy doborze zaczynam od pytania: po co ten element ma być w obwodzie? Inne wymagania ma filtr zakłóceń, inne układ lampy wyładowczej, a jeszcze inne napęd silnika. Dopiero potem patrzę na konkretne parametry.

  1. Określ funkcję - ograniczenie prądu, filtracja, wygładzanie tętnień, ochrona napędu albo poprawa odporności EMC.
  2. Sprawdź prąd ciągły - element musi pracować z zapasem, a nie na granicy możliwości.
  3. Uwzględnij częstotliwość - 50 Hz, kilkadziesiąt kHz czy wyższe pasmo to zupełnie inne wymagania konstrukcyjne.
  4. Zwróć uwagę na temperaturę - dobra wentylacja i miejsce montażu mają realny wpływ na trwałość.
  5. Zweryfikuj kompatybilność - oprawa, driver LED, falownik albo zasilacz powinny przewidywać taki element w dokumentacji.
  6. Sprawdź gabaryt i sposób mocowania - w rozdzielnicy lub oprawie brak miejsca często przekreśla dobry dobór na papierze.

W praktyce nie dobiera się go tylko po mocy odbiornika. Dla dwóch urządzeń o podobnej mocy można potrzebować zupełnie innej cewki, jeśli jedno pracuje impulsowo, a drugie z dużym prądem rozruchowym. Z mojego punktu widzenia najczęstszy błąd polega właśnie na tym, że ktoś widzi „ta sama moc”, więc zakłada „ten sam element”. To zwykle się nie broni.

Przy napędach szczególnie ważne są długość przewodu i zalecenia producenta. Jeśli silnik jest podłączony przez dłuższy odcinek kabla, rośnie ryzyko stromej narastającej fali napięciowej, a wtedy filtr wyjściowy albo element tłumiący ma już bardzo konkretne uzasadnienie. To nie jest ozdobnik, tylko ochrona izolacji i ograniczenie zakłóceń.

Po czym poznasz, że coś jest źle dobrane

Objawy zwykle są dość czytelne, tylko łatwo je zbagatelizować. Jeśli układ działa, ale robi się głośny, gorący albo niestabilny, to nie jest detal estetyczny. To sygnał, że parametry nie zgadzają się z rzeczywistą pracą obwodu.

Objaw Najbardziej prawdopodobna przyczyna Co się dzieje dalej Co sprawdzam jako pierwsze
Wyraźne buczenie Rdzeń pracuje na granicy możliwości albo jest luźno zamocowany Hałas, drgania i szybsze zużycie elementu Mocowanie, nasycenie rdzenia i warunki pracy
Przegrzewanie obudowy Za mały zapas prądowy albo słaba wentylacja Spadek trwałości izolacji i ryzyko uszkodzenia Prąd ciągły, temperatura otoczenia i miejsce montażu
Migotanie oprawy Niezgodność z lampą, starterem albo driverem Niestała praca i szybsze zużycie źródła światła Kompatybilność całego zestawu, nie samego elementu
Wybijanie zabezpieczeń Zbyt duży prąd rozruchowy lub błędny dobór układu Przestoje i trudna diagnostyka Charakter rozruchu i parametry zabezpieczeń
Zakłócenia w automatyce Niewystarczające filtrowanie lub błędne prowadzenie przewodów Błędy czujników, resetowanie sterowników, niestabilna praca EMC, ekranowanie i trasę kablową

Jeśli element zaczyna pachnieć przegrzanym lakierem, zmienia kolor albo wyraźnie drży, nie szukałbym wymówek. W instalacjach budynkowych takie objawy oznaczają zwykle przeciążenie, złą kompensację albo zbyt mały zapas parametrów. Lepiej przerwać pracę i sprawdzić całość niż czekać, aż problem przejdzie w awarię.

Kiedy lepiej wybrać inne rozwiązanie

Nie zawsze najlepszą odpowiedzią jest dokładanie kolejnej cewki. W wielu przypadkach sensowniejsze jest przejście na rozwiązanie elektroniczne, szczególnie tam, gdzie liczy się sprawność, kompaktowość i łatwiejsza regulacja.

Najprostszy przykład to oświetlenie. Jeśli modernizuję starszą oprawę, często lepszy efekt daje wymiana całego układu na LED niż ratowanie starego statecznika i zapłonnika. Zyskuję mniejsze straty energii, mniej ciepła, mniej serwisu i lepszą kontrolę nad światłem. Trzeba tylko sprawdzić kompatybilność oprawy, sposób zasilania i warunki pracy, bo nie każdą modernizację da się zrobić „1 do 1”.

Podobnie jest z elektroniką mocy. W bardziej wymagających układach aktywny filtr albo odpowiednio zaprojektowana przetwornica potrafią dać lepszy efekt niż pasywny element indukcyjny. To rozwiązanie bardziej precyzyjne, ale zwykle też droższe i bardziej złożone. Właśnie tu pojawia się kompromis: prostota i odporność kontra sprawność i kontrola.

W napędach też nie dokładałbym niczego automatycznie. Jeśli producent falownika nie wymaga dodatkowego filtru na wyjściu, a przewód do silnika jest krótki, często nie ma sensu mnożyć komponentów. Każdy dodatkowy element to spadek napięcia, strata energii, miejsce w szafie i kolejny punkt, który trzeba serwisować.

Co sprawdzam przed montażem, żeby układ nie sprawiał problemów

Jeśli miałbym zamknąć temat w jednej praktycznej zasadzie, powiedziałbym tak: dobry montaż zaczyna się jeszcze przed przykręceniem elementu. W instalacjach elektrycznych liczy się nie tylko sam komponent, ale też jego otoczenie.

  • Sprawdzam, czy prąd i napięcie mieszczą się w zakresie podanym przez producenta.
  • Oceniając miejsce montażu, biorę pod uwagę wentylację i temperaturę w szafie albo oprawie.
  • Patrzę na długość przewodów, bo przy napędach i filtrach ma ona realne znaczenie.
  • Upewniam się, że całość jest zgodna z dokumentacją oprawy, falownika lub zasilacza.
  • Po uruchomieniu obserwuję temperaturę, dźwięk pracy i stabilność układu przez pierwsze kilkanaście minut.

W praktyce najlepiej działa prosty porządek myślenia: najpierw zadanie, potem parametry, na końcu model. Dobrze dobrana cewka znika z pola uwagi użytkownika, a właśnie o to chodzi w instalacji, która ma działać stabilnie, cicho i bez zbędnych przerw.

FAQ - Najczęstsze pytania

Przeciwstawia się szybkim zmianom prądu, magazynuje energię w polu magnetycznym i oddaje ją wtedy, gdy prąd zaczyna spadać. Dzięki temu ogranicza prąd rozruchowy, wygładza tętnienia i tłumi zakłócenia.
Najczęściej w starszych oprawach wyładowczych i świetlówkowych, falownikach i napędach silników, zasilaczach oraz przetwornicach DC/DC, a także w szafach sterowniczych i układach EMC. W nowoczesnych obiektach zwykle jest częścią większego układu, a nie osobnym elementem.
Najpierw trzeba określić funkcję elementu, potem sprawdzić prąd ciągły, częstotliwość pracy, temperaturę otoczenia, kompatybilność z urządzeniem oraz gabaryt i sposób montażu. Sama moc nie wystarcza, bo dwa urządzenia o podobnej mocy mogą wymagać zupełnie różnych rozwiązań.
Najczęstsze sygnały to buczenie, przegrzewanie obudowy, migotanie oprawy, wybijanie zabezpieczeń oraz zakłócenia w automatyce. W pierwszej kolejności warto sprawdzić mocowanie, zapas prądowy, temperaturę pracy, kompatybilność zestawu i prowadzenie przewodów.
