górnego to często niedoceniane, ale niezwykle ważne elementy każdej konstrukcji żelbetowej. Ich głównym zadaniem jest precyzyjne utrzymanie górnej siatki zbrojenia na projektowanej wysokości, co bezpośrednio przekłada się na zapewnienie odpowiedniej grubości otuliny betonowej. W tym praktycznym poradniku dowiesz się, dlaczego prawidłowy dobór i montaż dystansów są kluczowe dla trwałości i bezpieczeństwa Twojej budowy, a także jak uniknąć kosztownych błędów, które mogą zaważyć na przyszłości konstrukcji.
Dystanse do zbrojenia górnego klucz do trwałości i bezpieczeństwa Twojej konstrukcji żelbetowej
- Dystanse do zbrojenia górnego utrzymują siatkę zbrojenia na projektowanej wysokości, zapewniając prawidłową grubość otuliny betonowej.
- Wyróżnia się dystanse stalowe (koziołki), z tworzywa sztucznego i betonowe, każdy z nich ma specyficzne zastosowanie.
- Prawidłowy rozstaw dystansów stalowych to 50-75 cm (1-2 szt./m²), a kluczowe jest pełne zanurzenie ich w betonie.
- Otulina betonowa chroni stal przed korozją, ogniem i zapewnia współpracę stali z betonem, jej grubość jest ściśle normowana (Eurokod 2).
- Najczęstsze błędy to zbyt rzadkie rozmieszczenie, zła wysokość, użycie zamienników i brak pełnego otulenia stalowych elementów, co prowadzi do osłabienia konstrukcji.
Czym jest otulina i dlaczego jej grubość ma kluczowe znaczenie?
Otulina betonowa to warstwa betonu znajdująca się między prętem zbrojeniowym a zewnętrzną powierzchnią elementu żelbetowego. Jej znaczenie jest fundamentalne dla trwałości i bezpieczeństwa konstrukcji. Po pierwsze, stanowi barierę ochronną dla stali zbrojeniowej przed czynnikami zewnętrznymi, takimi jak wilgoć, dwutlenek węgla czy agresywne substancje chemiczne, które mogą prowadzić do korozji. Korozja zbrojenia to jeden z najpoważniejszych wrogów betonu, prowadzący do pęcznienia stali, pękania i wykruszania się betonu, a w konsekwencji do drastycznego obniżenia nośności konstrukcji. Po drugie, otulina zapewnia odpowiednią przyczepność między stalą a betonem, co jest niezbędne do prawidłowego przenoszenia naprężeń. Po trzecie, w przypadku pożaru, warstwa betonu chroni stal przed szybkim nagrzaniem i utratą wytrzymałości. Grubość otuliny jest ściśle określona w projekcie budowlanym i normach, takich jak Eurokod 2, i musi być precyzyjnie zachowana. Zapewnienie tej odpowiedniej grubości to zadanie, w którym dystanse odgrywają kluczową rolę.
Rola dystansów: niewidoczni strażnicy projektowanej nośności
Dystanse do zbrojenia górnego działają jak niewidzialni strażnicy, których głównym zadaniem jest utrzymanie górnej siatki zbrojenia dokładnie na tej wysokości, którą przewidział projektant. Bez nich górne pręty zbrojeniowe mogłyby opaść pod własnym ciężarem lub pod naciskiem betonu wylewanego do formy. Utrzymując zbrojenie na właściwej wysokości, dystanse gwarantują, że grubość otuliny betonowej będzie zgodna z projektem. To z kolei przekłada się na zapewnienie wszystkich funkcji ochronnych i konstrukcyjnych, o których mówiłem wcześniej. Można powiedzieć, że dystanse to małe elementy o ogromnym znaczeniu dla całego systemu nośnego konstrukcji.
Konsekwencje ugięcia się siatki górnej kosztowne błędy, których można uniknąć
Gdy górna siatka zbrojenia ulega ugięciu, ponieważ dystanse nie zostały prawidłowo rozmieszczone lub zamontowane, konsekwencje mogą być bardzo poważne i kosztowne w przyszłości. Najbardziej bezpośrednią skutkiem jest zmniejszenie grubości otuliny betonowej w miejscach, gdzie siatka opiera się bezpośrednio na deskowaniu lub jest zbyt blisko powierzchni. To otwiera drogę do przyspieszonej korozji zbrojenia, która jest procesem nieodwracalnym i prowadzi do osłabienia konstrukcji. W dłuższej perspektywie może to skutkować pojawieniem się pęknięć, odprysków betonu, a nawet obniżeniem projektowanej nośności elementu. Uniknięcie tych błędów jest kwestią nie tylko estetyki, ale przede wszystkim bezpieczeństwa i długowieczności całej budowli.
Rodzaje dystansów do zbrojenia górnego który materiał sprawdzi się na Twojej budowie?
Dystanse stalowe "koziołki": standard branżowy kiedy są niezastąpione?
Dystanse stalowe, często nazywane "koziołkami", "siodłowymi" lub "ławeczkami", to absolutny standard w branży budowlanej, szczególnie przy pracy ze zbrojeniem górnym w stropach i płytach. Ich główną zaletą jest wysoka wytrzymałość i stabilność, co czyni je idealnym wyborem do podpierania ciężkich siatek zbrojeniowych. Niezwykle ważne jest, aby podczas montażu zapewnić ich całkowite zanurzenie w mieszance betonowej. Zapobiega to korozji, która mogłaby rozpocząć się od wystających elementów stalowych. Warto również pamiętać o stosowaniu specjalnych nakładek z tworzywa sztucznego w miejscach, gdzie dystans stalowy styka się z deskowaniem, aby uniknąć jego uszkodzenia i zapewnić lepsze przyleganie.

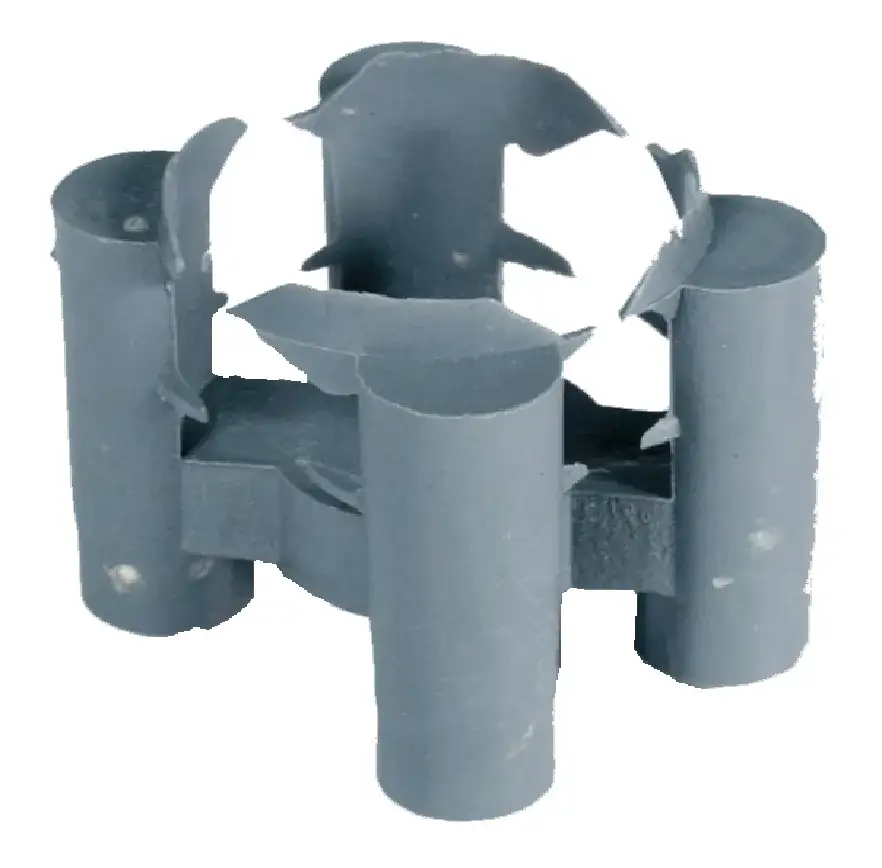

Dystanse z tworzywa sztucznego: lekkość i odporność na korozję
Alternatywą dla stali są dystanse wykonane z tworzywa sztucznego. Występują one w różnych formach, często jako specjalne dystanse siodłowe o kształcie odwróconej litery "U". Ich kluczowe zalety to doskonała odporność na korozję i warunki atmosferyczne, niewielka waga oraz łatwość montażu. Z tego względu świetnie sprawdzają się w konstrukcjach, gdzie nie występują ekstremalne obciążenia, a priorytetem jest szybkość i prostota wykonania, a także eliminacja ryzyka korozji elementów dystansowych.
Dystanse betonowe: maksymalna wytrzymałość do zadań specjalnych
Dystanse betonowe to rozwiązanie dla najbardziej wymagających zastosowań. Charakteryzują się najwyższą wytrzymałością na ściskanie, doskonałą odpornością ogniową i, co najważniejsze, idealną zgodnością materiałową z konstrukcją żelbetową. Oznacza to, że nie ma ryzyka wystąpienia reakcji elektrochemicznych między dystansem a zbrojeniem. Z tego powodu dystanse betonowe są często wybierane do budowy konstrukcji masywnych, takich jak mosty, wiadukty, czy ciężkie fundamenty, gdzie obciążenia są największe, a wymagania dotyczące trwałości najwyższe.
Tabela porównawcza: stal vs. tworzywo vs. beton co wybrać do stropu, a co do płyty fundamentowej?
| Cecha | Dystans stalowy | Dystans z tworzywa | Dystans betonowy |
|---|---|---|---|
| Wytrzymałość | Bardzo wysoka | Średnia do wysokiej (zależnie od typu) | Bardzo wysoka |
| Odporność na korozję | Niska (wymaga pełnego otulenia) | Bardzo wysoka | Bardzo wysoka (zgodność materiałowa) |
| Odporność ogniowa | Średnia (wymaga ochrony) | Zależna od tworzywa, zazwyczaj dobra | Bardzo wysoka |
| Typowe zastosowanie | Stropy, płyty fundamentowe, ściany (standard) | Stropy, płyty fundamentowe (mniejsze obciążenia), elementy prefabrykowane | Mosty, wiadukty, fundamenty masywne, konstrukcje narażone na ekstremalne warunki |
Jak prawidłowo rozmieścić dystanse praktyczny przewodnik montażu
Kluczowa zasada: jaki powinien być prawidłowy rozstaw dystansów na metrze kwadratowym?
Prawidłowy rozstaw dystansów jest kluczowy dla utrzymania stabilności górnej siatki zbrojenia. Dla dystansów stalowych typu "koziołek" lub liniowych, zalecany rozstaw wynosi zazwyczaj od 50 do 75 centymetrów. Przekłada się to na zużycie od 1 do 2 sztuk dystansów na każdy metr kwadratowy powierzchni płyty lub stropu. Należy jednak pamiętać, że w przypadku bardzo gęstego lub ciężkiego zbrojenia, konieczne może być zagęszczenie tego rozstawu, aby zapewnić odpowiednie podparcie i uniknąć ugięcia się prętów.
Metodyka układania: jak stabilnie oprzeć dystans na zbrojeniu dolnym?
Oto prosty proces prawidłowego ustawiania dystansów stalowych:
- Ustaw dystans pionowo między dolną a górną siatką zbrojenia.
- Oprzyj dolne końce dystansu stabilnie na prętach dolnej siatki zbrojenia.
- Upewnij się, że górna część dystansu (np. "siodło") pewnie podtrzymuje pręty górnej siatki, utrzymując je na właściwej wysokości.
- Sprawdź stabilność każdego ustawionego dystansu, lekko go poruszając.
Zabezpieczenie przed korozją: dlaczego dystans stalowy musi być w 100% otulony betonem?
To jest punkt, którego wykonawcy często nie doceniają, a który ma fundamentalne znaczenie dla trwałości konstrukcji. Stalowe dystanse, podobnie jak pręty zbrojeniowe, są podatne na korozję. Jeśli jakakolwiek część stalowego dystansu pozostanie nieotulona betonem, stanie się ona potencjalnym ogniskiem korozji. Wilgoć i powietrze docierające do odsłoniętej stali rozpoczną proces rdzewienia, który może przenieść się na główne zbrojenie. Dlatego kluczowe jest, aby cała powierzchnia dystansu stalowego była całkowicie zanurzona w mieszance betonowej. W miejscach styku z deskowaniem, gdzie beton może nie dotrzeć, stosuje się nakładki z tworzywa sztucznego, które zapewniają izolację i zapobiegają korozji.
Kontrola przed betonowaniem: prosta checklista do weryfikacji poprawności montażu
Zanim rozpocznie się betonowanie, warto przeprowadzić szybką kontrolę montażu dystansów:
- Rozstaw: Czy dystanse są rozmieszczone zgodnie z zaleceniami projektowymi (zazwyczaj 50-75 cm)?
- Wysokość: Czy dystanse zapewniają odpowiednią, projektowaną grubość otuliny dla górnego zbrojenia?
- Stabilność: Czy wszystkie dystanse są stabilnie osadzone i nie chwieją się?
- Otulenie: Czy stalowe dystanse są w całości otoczone betonem, zwłaszcza w miejscach styku z deskowaniem?
Najczęstsze błędy przy doborze i montażu dystansów jak nie osłabić konstrukcji?
Błąd nr 1: Zbyt rzadkie rozmieszczenie i jego wpływ na geometrię zbrojenia
Jednym z najczęściej popełnianych błędów jest zbyt rzadkie rozmieszczenie dystansów. Kiedy nie ma ich wystarczająco dużo, górna siatka zbrojenia zaczyna się uginać. Dzieje się tak pod wpływem własnego ciężaru, a także podczas chodzenia po zbrojeniu przez ekipy budowlane w trakcie betonowania. Ugięcie to powoduje, że pręty górne zbliżają się do deskowania, a czasami wręcz opierają się o nie. W efekcie grubość otuliny betonowej w tych miejscach drastycznie maleje, co jest zaproszeniem do problemów z korozją i trwałością konstrukcji.
Błąd nr 2: Ignorowanie zaleceń projektowych dotyczących wysokości otuliny
Każdy projekt budowlany zawiera precyzyjne wytyczne dotyczące grubości otuliny betonowej. Użycie dystansów o niewłaściwej wysokości, niezgodnej z projektem, jest błędem, który bezpośrednio wpływa na grubość tej kluczowej warstwy ochronnej. Zbyt cienka otulina osłabia konstrukcję i naraża ją na szybszą degradację, podczas gdy zbyt gruba, choć mniej szkodliwa, może być nieekonomiczna i czasami również wpływać na współpracę zbrojenia z betonem. Zawsze należy stosować dystanse o wysokości wskazanej w dokumentacji technicznej.
Błąd nr 3: Stosowanie niedozwolonych "zamienników" cegły, kamienie i inne prowizorki
Spotykam się czasem z praktyką zastępowania dedykowanych dystansów kawałkami cegieł, gruzem, drewnem czy kamieniami. Muszę stanowczo odradzić takie rozwiązania. Są one absolutnie niedopuszczalne! Prowizoryczne "dystanse" nie zapewniają stabilności, mogą się przesuwać, kruszyć lub pękać pod obciążeniem. Co gorsza, materiały te często mają inną nasiąkliwość i właściwości niż beton, co może prowadzić do lokalnych naprężeń i osłabienia struktury. W skrajnych przypadkach mogą one same stać się źródłem problemów, na przykład poprzez przyspieszoną korozję, jeśli zawierają zanieczyszczenia.
Błąd nr 4: Niewłaściwe zabezpieczenie stalowych dystansów w strefie kontaktu z deskowaniem
Jak już wspominałem, stalowe dystanse muszą być w całości otulone betonem. Szczególnie problematyczne są miejsca, gdzie dystans styka się bezpośrednio z deskowaniem. Jeśli nie zastosuje się tam odpowiednich nakładek z tworzywa sztucznego lub nie zadba się o precyzyjne ułożenie betonu, stalowy element może pozostać częściowo odsłonięty. Taki fragment dystansu stanie się ogniskiem korozji, która z czasem może rozprzestrzenić się na całą konstrukcję. To jeden z tych detali, który decyduje o długoterminowej wytrzymałości.
Dystanse a normy budowlane co Eurokod 2 mówi o zapewnieniu właściwej otuliny?
Klasy ekspozycji a wymagana grubość otuliny jak odczytać wymagania dla Twojego projektu?
Eurokod 2 (a konkretnie norma PN-EN 1992-1-1) stanowi podstawę dla projektowania konstrukcji żelbetowych w Europie i precyzyjnie określa wymagania dotyczące grubości otuliny betonowej. Grubość ta nie jest stała i zależy od kilku czynników. Najważniejszym z nich jest tak zwana klasa ekspozycji, która opisuje warunki środowiskowe, w jakich będzie znajdować się konstrukcja. Inne wymagania będą obowiązywać dla elementów znajdujących się w suchym wnętrzu budynku (np. klasa XC1, wymagana otulina często 20 mm), a inne dla elementów narażonych na działanie wilgoci, mrozu czy agresywnych substancji chemicznych (np. klasy XD, XS, XF, gdzie wymagana otulina może wynosić 35 mm, 40 mm, a nawet ponad 50 mm). Dodatkowo, grubość otuliny może zależeć od rodzaju elementu konstrukcyjnego (np. ściana, strop, fundament) oraz od wymaganej klasy odporności ogniowej. Zawsze należy odwoływać się do projektu budowlanego, który zawiera te konkretne wytyczne dla danej inwestycji.
Odpowiedzialność wykonawcy: dlaczego dbałość o detale, takie jak dystanse, świadczy o profesjonalizmie?
Jako wykonawca, mamy ogromną odpowiedzialność za to, jak powstaje konstrukcja. Dbałość o detale, takie jak prawidłowy dobór, rozmieszczenie i montaż dystansów do zbrojenia, jest nie tylko kwestią przestrzegania projektu i norm, ale przede wszystkim świadectwem naszego profesjonalizmu. To właśnie te "małe rzeczy" decydują o tym, czy budynek będzie bezpieczny i trwały przez dziesięciolecia. Ignorowanie ich może prowadzić do poważnych konsekwencji, które obciążą nie tylko inwestora, ale i reputację firmy. Dlatego zawsze powtarzam moim zespołom: każdy element ma znaczenie, a jakość pracy mierzy się właśnie w tych drobnych, ale kluczowych detalach.
