W świecie budownictwa żelbetowego, gdzie wytrzymałość i trwałość konstrukcji są absolutnym priorytetem, istnieją elementy, które choć niewielkie, odgrywają rolę wręcz fundamentalną. Mowa o dystansach zbrojeniowych tych niepozornych "pomocnikach", którzy dbają o to, by stalowe pręty były idealnie otulone betonem. Prawidłowe zastosowanie tych akcesoriów to nie tylko kwestia estetyki, ale przede wszystkim gwarancja bezpieczeństwa i długowieczności każdej betonowej budowli. W tym artykule przyjrzymy się bliżej, czym są dystanse zbrojeniowe i dlaczego ich wybór oraz montaż zasługują na szczególną uwagę.
Dystanse zbrojeniowe klucz do trwałości betonu i bezpieczeństwa konstrukcji
- Dystanse zbrojeniowe utrzymują wymaganą grubość otuliny betonowej, chroniąc stal przed korozją i ogniem.
- Ich prawidłowe zastosowanie jest fundamentalne dla trwałości i bezpieczeństwa konstrukcji żelbetowych.
- Wyróżniamy dystanse plastikowe (uniwersalne), betonowe (najtrwalsze) oraz stalowe i żeliwne (do ciężkich zbrojeń).
- Dobór dystansów zależy od miejsca zastosowania (fundamenty, stropy, ściany) oraz warunków (rodzaj podłoża, obciążenie).
- Najczęstsze błędy to zbyt mała ilość, niewłaściwy dobór materiału lub stosowanie przypadkowych zamienników.
Dlaczego otulina betonowa i dystanse zbrojeniowe to fundament trwałości
Otulina betonowa to warstwa betonu otaczająca pręty zbrojeniowe. Jej głównym zadaniem jest ochrona stali przed czynnikami zewnętrznymi, takimi jak wilgoć, która może prowadzić do korozji, a także przed wysoką temperaturą podczas pożaru, która osłabia wytrzymałość stali. Odpowiednia grubość tej warstwy jest kluczowa dla zapewnienia długowieczności i bezpieczeństwa konstrukcji żelbetowych. Bez niej stal jest narażona na degradację, co może prowadzić do osłabienia całej budowli.
Właśnie tutaj z pomocą przychodzą dystanse zbrojeniowe. Pełnią one rolę precyzyjnych "podstawek", które utrzymują zbrojenie w odpowiedniej odległości od szalunku lub gruntu, gwarantując tym samym zachowanie wymaganej grubości otuliny betonowej na całej powierzchni konstrukcji. Można powiedzieć, że są to cisi bohaterowie, którzy dbają o to, by stalowe serce budowli było bezpieczne i właściwie chronione.
Co na ten temat mówią normy? W Polsce kluczowe znaczenie ma norma PN-EN 1992-1-1: 2008/A1: 2015, znana szerzej jako Eurokod 2. Określa ona precyzyjnie, jaka powinna być minimalna grubość otuliny betonowej. Wartość ta nie jest stała zależy od kilku czynników, przede wszystkim od tak zwanej klasy ekspozycji, czyli warunków, w jakich konstrukcja będzie funkcjonować (np. narażenie na wilgoć, agresywne substancje chemiczne), oraz od klasy samej konstrukcji, która odzwierciedla jej znaczenie i obciążenia, jakim będzie podlegać.
Poznaj rodzaje dystansów zbrojeniowych i ich zastosowanie
Na rynku dostępnych jest kilka rodzajów dystansów, różniących się materiałem wykonania i przeznaczeniem. Najpopularniejszym i najbardziej ekonomicznym rozwiązaniem są dystanse plastikowe, najczęściej wykonane z PVC. Są one lekkie, łatwe w montażu i dostępne w szerokiej gamie kształtów, co czyni je uniwersalnymi. Należy jednak pamiętać, że w bardzo niskich temperaturach mogą stać się kruche. Wśród nich znajdziemy między innymi:
Podkładki punktowe z tworzywa, potocznie nazywane "kościami" lub "księżycami", są idealne do zastosowania na ławach i płytach fundamentowych. Zapewniają stabilne podparcie zbrojenia na chudym betonie lub bezpośrednio na gruncie.

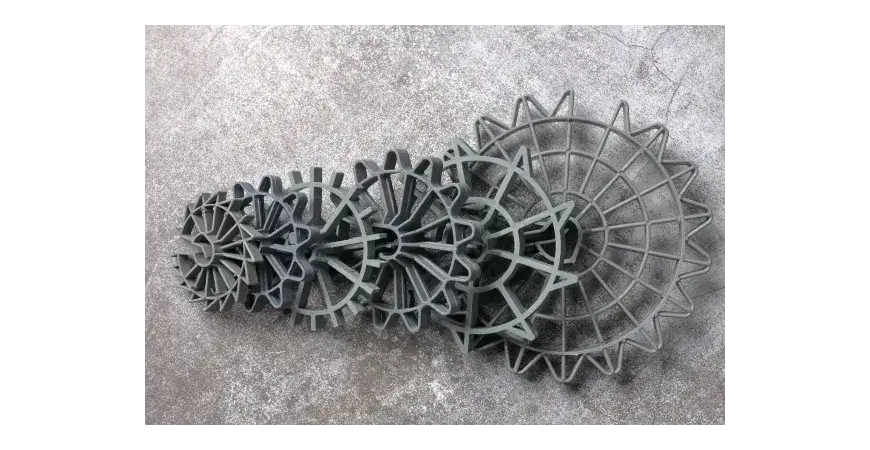

Dystanse kołowe, znane jako "słoneczka" lub "gwiazdki", świetnie sprawdzają się w przypadku zbrojenia pionowego, czyli w ścianach i słupach. Ich konstrukcja pozwala na stabilne utrzymanie zbrojenia w odpowiedniej odległości od szalunku.
Listwy dystansowe z tworzywa, często określane jako "węże", to rozwiązanie doskonałe do szybkiego i efektywnego montażu na dużych powierzchniach, takich jak stropy czy płyty. Zapewniają równomierne podparcie całej siatki zbrojeniowej.
Dystanse betonowe, wykonane zazwyczaj z betonu włóknistego (fibrobetonu), są uznawane za najtrwalsze i najbardziej stabilne rozwiązanie. Ich ogromną zaletą jest doskonała kompatybilność z otaczającym betonem mają ten sam współczynnik rozszerzalności cieplnej, co eliminuje ryzyko powstawania mikropęknięć na styku. Często posiadają zintegrowany drut wiązałkowy, co ułatwia ich mocowanie do zbrojenia.
Fibrobeton, z którego wykonane są te dystanse, gwarantuje najwyższą trwałość dzięki swojemu składowi. Wzbogacony o włókna, zapewnia zwiększoną odporność na uszkodzenia mechaniczne i warunki środowiskowe, a jego spójność z betonem konstrukcyjnym jest nieporównywalnie lepsza niż w przypadku tworzyw sztucznych czy nawet zwykłego betonu.
Dystanse betonowe znajdują zastosowanie przede wszystkim w wymagających projektach budownictwa inżynieryjnego i przemysłowego, gdzie priorytetem jest maksymalna trwałość i odporność konstrukcji na ekstremalne obciążenia i warunki środowiskowe. Przykłady obejmują:
- Mosty i wiadukty
- Konstrukcje hydrotechniczne
- Fundamenty pod ciężkie maszyny
- Obiekty przemysłowe o podwyższonych wymaganiach
Dystanse stalowe, takie jak popularne listwy "zig-zag", oraz dystanse żeliwne, to rozwiązania przeznaczone do najbardziej wymagających zadań. Charakteryzują się one maksymalną wytrzymałością i stabilnością, dlatego stosuje się je przede wszystkim przy ciężkich siatkach zbrojeniowych, na przykład w grubych płytach fundamentowych czy przy budowie fundamentów pod specjalistyczne maszyny, gdzie wymagana jest niezachwiana pewność konstrukcyjna.
Praktyczny poradnik: Jak dobrać idealne dystanse do Twojej konstrukcji
Wybór odpowiednich dystansów na ławy i płyty fundamentowe powinien uwzględniać rodzaj podłoża. Na chudym betonie lub bezpośrednio na gruncie najlepiej sprawdzą się podkładki punktowe z tworzywa lub betonu. Kluczowe jest, aby miały one odpowiednio dużą powierzchnię podstawy, co zapobiegnie ich zapadaniu się, zwłaszcza na miękkim lub nierównym podłożu.
Podczas zbrojenia stropów i posadzek optymalnym wyborem są listwy dystansowe, zarówno plastikowe, jak i stalowe. Zapewniają one równomierne podparcie dla całej siatki zbrojeniowej, co jest niezbędne do uniknięcia jej ugięcia pod ciężarem betonu i wibracji podczas jego układania. To gwarantuje prawidłowe ułożenie zbrojenia i zachowanie otuliny.
W przypadku elementów pionowych, takich jak ściany i słupy, najczęściej stosuje się dystanse kołowe, czyli "słoneczka" lub "gwiazdki". Zakłada się je bezpośrednio na pionowe pręty zbrojeniowe i dzięki swojej konstrukcji skutecznie utrzymują zbrojenie w stałej odległości od szalunku, zapewniając równomierną otulinę.
Szczególną uwagę należy zwrócić na dobór dystansów do pracy na miękkim podłożu, takim jak styropian czy wełna mineralna, które często stosuje się jako izolację. W takich sytuacjach standardowe dystanse mogą się zapadać. Konieczne jest wówczas zastosowanie specjalnych podkładek z szeroką, stabilną podstawą, która rozłoży nacisk i zapobiegnie deformacji warstwy izolacyjnej.
Montaż dystansów krok po kroku: klucz do skuteczności
Kluczową zasadą przy rozmieszczaniu dystansów jest ich odpowiednia ilość i równomierne rozłożenie. Orientacyjne zużycie dla podkładek punktowych wynosi zazwyczaj od 4 do 6 sztuk na metr kwadratowy. Zbyt rzadkie rozmieszczenie dystansów jest jednym z najczęstszych błędów, prowadzącym do uginania się zbrojenia i problemów z otuliną.
Technika mocowania dystansów punktowych, takich jak "kości" czy "księżyce", polega na umieszczeniu ich na prętach zbrojeniowych w taki sposób, aby podstawa opierała się stabilnie na podłożu. Dystanse kołowe ("słoneczka") po prostu nasuwa się na pionowe pręty, dopasowując je do wymaganej odległości od szalunku.
Prawidłowe układanie listew dystansowych, na przykład typu "wąż", wymaga położenia ich na zbrojeniu w regularnych odstępach. Listwy te tworzą stabilną "siatkę", która zapobiega przesuwaniu się i uginaniu zbrojenia na dużych powierzchniach, zapewniając jego równomierne podparcie przez cały czas betonowania.
Unikaj kosztownych błędów: najczęstsze pomyłki przy stosowaniu dystansów
Jednym z najpoważniejszych błędów jest zbyt rzadkie rozmieszczenie dystansów, często określane jako "na oko". Taka praktyka prowadzi do sytuacji, w której zbrojenie, zwłaszcza pod wpływem ciężaru świeżego betonu i ruchu pracowników, może się ugiąć. Konsekwencją jest nierówna otulina w niektórych miejscach może być jej za mało, co naraża stal na korozję, a w innych nadmiernie dużo, co niepotrzebnie zwiększa przekrój elementu.
Kolejnym częstym błędem jest niewłaściwy dobór materiału dystansu do obciążenia i warunków środowiskowych. Dystanse plastikowe, choć popularne, mogą nie być wystarczające w miejscach narażonych na duże obciążenia lub ekstremalne temperatury. W takich sytuacjach, a także tam, gdzie wymagana jest najwyższa trwałość, zdecydowanie lepszym wyborem będą dystanse betonowe lub stalowe.
Stanowczo odradzam stosowanie jakichkolwiek przypadkowych zamienników, takich jak kawałki cegieł, kamieni, drewna czy innych odpadów budowlanych. Jest to absolutnie niedopuszczalne! Takie "rozwiązania" nie gwarantują stabilności, mogą pękać, kruszyć się, a co najważniejsze, nie zapewniają odpowiedniej przyczepności do betonu, co negatywnie wpływa na integralność całej konstrukcji i jej długowieczność.
Ignorowanie zaleceń projektowych i norm, w tym Eurokodu 2, w kontekście doboru i stosowania dystansów, może mieć bardzo poważne konsekwencje. Niewystarczająca grubość otuliny, wynikająca z błędnego doboru lub montażu dystansów, prowadzi do przyspieszonej korozji zbrojenia. To z kolei osłabia wytrzymałość konstrukcji, a w skrajnych przypadkach może doprowadzić do jej uszkodzenia, a nawet katastrofy budowlanej. Należy pamiętać, że błędy te mogą mieć również konsekwencje prawne dla wykonawcy.
Mądry wybór dystansów: inwestycja w bezpieczeństwo i trwałość
Pozornie mały i niedrogi element, jakim jest dystans zbrojeniowy, ma fundamentalny wpływ na bezpieczeństwo i długowieczność całej konstrukcji żelbetowej. Prawidłowy dobór i staranny montaż tych akcesoriów to inwestycja, która procentuje przez lata, zapewniając spokój i pewność co do stabilności wykonanej budowli.
Oto kluczowe wnioski, które warto zapamiętać przed zakupem i montażem dystansów zbrojeniowych:
- Zawsze dobieraj dystanse do konkretnego zastosowania: inne będą potrzebne na fundamenty, inne na ściany, a jeszcze inne na stropy.
- Zwracaj uwagę na materiał: plastikowe są uniwersalne, ale betonowe gwarantują najwyższą trwałość i kompatybilność z betonem.
- Nie oszczędzaj na ilości: zbyt rzadkie rozmieszczenie dystansów to prosta droga do problemów z otuliną i uginaniem zbrojenia.
- Unikaj przypadkowych zamienników: stosuj tylko certyfikowane produkty systemowe.
- Przestrzegaj norm i zaleceń projektowych: to podstawa bezpieczeństwa Twojej konstrukcji.
