W instalacjach elektrycznych oznaczenia przewodów elektrycznych pomagają od razu odróżnić funkcję żyły, rodzaj izolacji i typ zastosowania. To ważne zarówno przy remoncie mieszkania, jak i przy ocenie starej instalacji, bo sam kolor nie zawsze mówi całą prawdę. W tym tekście pokazuję, jak czytać barwy, skróty typu YDY czy H07V-K oraz jak wybrać właściwy przewód do typowych prac w domu.
Najpierw sprawdź kolor, nadruk i przekrój żyły
- Kolor izolacji najczęściej mówi o funkcji żyły: faza, neutralny albo ochronny.
- Nadruk na kablu podaje typ przewodu, napięcie znamionowe i często liczbę żył.
- Przekrój w mm² ma znaczenie praktyczne, bo wpływa na obciążenie i dobór zabezpieczeń.
- W starszych instalacjach nie wolno ufać samym barwom, bo kolory bywały stosowane inaczej.
- Do stałej instalacji, rozdzielnicy i pracy na zewnątrz zwykle wybiera się różne typy przewodów.
Co mówi kolor, nadruk i przekrój żyły
Ja zawsze zaczynam od trzech rzeczy: barwy izolacji, nadruku na powłoce i przekroju żyły. Dopiero razem dają sensowny obraz tego, z czym mam do czynienia. Sam kolor bywa pomocny, ale dopiero pełne oznaczenie pozwala ocenić, czy przewód nadaje się do instalacji stałej, rozdzielnicy, czy do miejsca narażonego na wilgoć albo uszkodzenia mechaniczne.
W praktyce na przewodzie szukam informacji, które mówią mi nie tylko co to za przewód, ale też jak wolno go użyć. Najczęściej są to:
| Część oznaczenia | Co mówi | Dlaczego to ważne |
|---|---|---|
| Kolor żyły | Funkcja przewodu, na przykład L, N albo PE | Pomaga szybko rozpoznać rolę żyły w obwodzie |
| Skrót typu przewodu | Budowę i klasę zastosowania | Podpowiada, czy przewód jest sztywny, giętki, instalacyjny albo zewnętrzny |
| Liczba i przekrój, na przykład 3x1,5 | Ile jest żył i jaką mają powierzchnię przekroju | Wpływa na dobór obciążenia i osprzętu |
| Napięcie znamionowe | Zakres pracy izolacji | Pomaga sprawdzić, czy przewód pasuje do danego układu |
Ważne jest jeszcze jedno rozróżnienie: przekrój to nie średnica. Dla instalatora i inwestora liczy się powierzchnia żyły, bo to ona decyduje o przewodzeniu prądu i dopuszczalnym obciążeniu. Gdy już wiem, co mówi sam zapis, przechodzę do kolorów żył, bo to one najczęściej rozstrzygają sprawę w praktyce.
Jakie kolory mają żyły w polskich instalacjach
W Polsce porządek barw porządkuje norma PN-HD 308 S2. W nowych instalacjach najczęściej spotykam układ, który od razu zdradza funkcję przewodu bez zgadywania. To duże ułatwienie, ale tylko wtedy, gdy instalacja nie była wielokrotnie przerabiana.
| Kolor | Najczęstsza funkcja | Praktyczny komentarz |
|---|---|---|
| Brązowy | Faza, czyli L | W instalacji jednofazowej to najczęściej przewód zasilający odbiornik |
| Czarny | Faza, zwykle L2 albo dodatkowy przewód fazowy | W układach wielożyłowych często współpracuje z brązowym i szarym |
| Szary | Faza, zwykle L3 | Typowy trzeci kolor w układach trójfazowych |
| Niebieski | Neutralny, czyli N | To kolor, którego nie powinno się używać do innej roli bez wyraźnej potrzeby i odpowiedniego oznaczenia |
| Żółto-zielony | Ochronny, czyli PE | Ten kolor jest zastrzeżony praktycznie wyłącznie dla przewodu ochronnego |
| Czerwony i inne barwy spotykane w starych instalacjach | Różne funkcje zależnie od epoki i wykonania | Tu nie wolno ufać samemu kolorowi, bo w starszych budynkach znaczenie bywało inne |
W instalacji trójfazowej bardzo często spotykam układ brązowy, czarny, szary dla L1, L2 i L3, a obok nich niebieski jako N oraz żółto-zielony jako PE. W praktyce to czytelny system, ale tylko wtedy, gdy ktoś wcześniej nie zrobił chaotycznej przeróbki. Dlatego przy starszych obiektach kolor traktuję jako wskazówkę, a nie dowód.
Jeśli przewód wygląda na stary albo nosi ślady naprawy, nie zakładam niczego z automatu. W takich miejscach ważniejsze od pamięci wzrokowej jest sprawdzenie opisu i potwierdzenie funkcji przewodu przed pracą. Same barwy są wygodne, ale nie zastępują weryfikacji. Następny krok to odczytanie tego, co producent zapisał na powłoce.

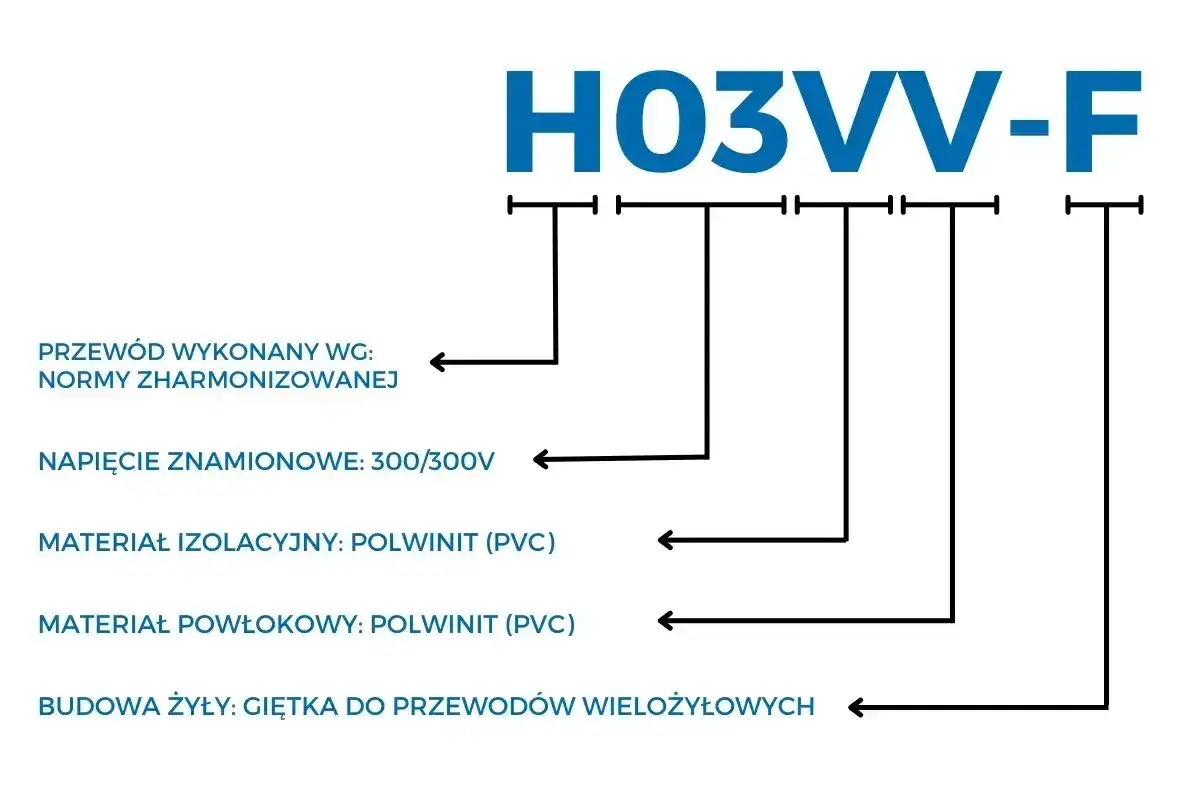

Jak rozszyfrować skróty i symbole na kablu
Na kablu zwykle widzę nie tylko kolor, ale też ciąg liter i cyfr. To właśnie ten zapis mówi najwięcej o konstrukcji przewodu. Część oznaczeń jest zharmonizowana i dość logiczna, część to nadal popularne nazwy handlowe używane w Polsce, więc warto umieć czytać oba sposoby.
| Oznaczenie | Co oznacza w praktyce | Gdzie najczęściej je spotykam |
|---|---|---|
| H | Przewód harmonizowany | W oznaczeniach europejskich, zwłaszcza przy przewodach instalacyjnych |
| 07 | Napięcie znamionowe 450/750 V | W wielu przewodach do stałych instalacji |
| V | Izolacja z PVC | W popularnych przewodach instalacyjnych |
| U | Żyła sztywna, jednodrutowa | W przewodach prowadzonych na stałe |
| K | Żyła giętka | W rozdzielnicach i połączeniach, gdzie potrzebna jest elastyczność |
| 3G1,5 | Trzy żyły, w tym ochronna, każda o przekroju 1,5 mm² | W typowych obwodach jednofazowych |
| 5x2,5 | Pięć żył po 2,5 mm² | W obwodach trójfazowych i bardziej rozbudowanych układach |
W sklepach często spotykam jeszcze starsze lub bardziej potoczne skróty, na przykład YDY, YDYp, YKY i LGY. Nie próbuję ich rozbijać na siłę na pojedyncze litery, tylko patrzę na funkcję całego przewodu. To uczciwie prostsze i bezpieczniejsze, bo nazwa handlowa ma przede wszystkim powiedzieć, do czego dany przewód służy.
Najkrócej rzecz ujmując, H07V-U i H07V-K to przewody z PVC, ale pierwszy ma żyłę sztywną, a drugi giętką. W praktyce ta różnica jest istotna przy montażu: sztywny przewód wygodniej prowadzi się na stałe, a giętki lepiej układa w ciasnych miejscach i w rozdzielnicach. To właśnie ta różnica decyduje, czy dany przewód nadaje się do ściany, rozdzielnicy, czy do pracy na zewnątrz.
Który przewód pasuje do typowych zadań w domu
W mieszkaniu i domu najważniejsze nie jest samo rozszyfrowanie symbolu, tylko dopasowanie go do zadania. Ja patrzę przede wszystkim na miejsce ułożenia, obciążenie i warunki pracy. Dopiero potem wybieram konkretny typ przewodu, bo ten sam materiał nie sprawdzi się równie dobrze w ścianie, na zewnątrz i w rozdzielnicy.
| Zastosowanie | Często spotykane oznaczenie | Na co zwrócić uwagę |
|---|---|---|
| Oświetlenie | 3x1,5 mm², czasem przewody instalacyjne H07V-U w rurkach | Liczy się obciążenie obwodu, długość trasy i sposób prowadzenia |
| Gniazda wtyczkowe | 3x2,5 mm² | To częsty standard, ale nie zwalnia z kontroli zabezpieczenia i liczby odbiorników |
| Rozdzielnica i połączenia wewnętrzne | H07V-K, LGY | Giętkość ułatwia układanie przewodów i wykonywanie zakończeń |
| Zasilanie zewnętrzne lub trasa narażona na trudniejsze warunki | YKY | Trzeba sprawdzić warunki montażu, ochronę mechaniczną i sposób ułożenia |
| Większy odbiornik, na przykład płyta, pompa albo ładowarka | Dobór według projektu | Tu nie zgaduje się przekroju, tylko liczy obciążenie, długość i zabezpieczenia |
W typowych instalacjach mieszkaniowych 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd to bardzo częsty punkt wyjścia, ale nie traktuję tego jak uniwersalnej reguły na wszystko. Znaczenie ma także liczba punktów, charakter odbiorników i sposób prowadzenia przewodu. To dlatego w dobrze zaprojektowanej instalacji wybór nie opiera się na przyzwyczajeniu, tylko na parametrach.
Jeżeli przewód ma pracować na zewnątrz, w ziemi albo w miejscu narażonym na uszkodzenia, sama barwa żyły niczego nie rozstrzyga. Liczy się też odporność mechaniczna, warstwa zewnętrzna i sposób montażu. Przy takich zadaniach oznaczenie jest tylko początkiem, a nie końcem decyzji. Właśnie wtedy najłatwiej popełnić kilka kosztownych błędów.
Na co uważać przy starych instalacjach i pracy bez zgadywania
Najwięcej kłopotów widzę tam, gdzie ktoś ufa tylko kolorowi. W starszych budynkach przewody bywają wymieniane fragmentami, przedłużane, łączone z inną kolorystyką albo prowadzone w sposób, który nie odpowiada dzisiejszym standardom. Taka instalacja może działać latami, ale nie oznacza to, że jest czytelna.
- Nie zakładam, że niebieski zawsze oznacza neutralny, jeśli instalacja była wielokrotnie przerabiana.
- Nie używam żółto-zielonego do żadnej innej roli niż PE.
- Nie mylę 3x1,5 z 3G1,5, bo drugi zapis mówi dodatkowo o obecności żyły ochronnej.
- Nie dobieram przewodu wyłącznie po cenie, bo oszczędność na przekroju szybko odbija się na bezpieczeństwie i trwałości.
- Nie opieram się na jednym kolorze, gdy nadruk na kablu jest czytelny i mówi więcej.
Przed jakąkolwiek ingerencją w istniejący obwód najpierw odłączam zasilanie i sprawdzam brak napięcia odpowiednim miernikiem. Dopiero potem oceniam kolor, oznaczenie i stan izolacji. Jeśli opis jest starty albo przewód wygląda na łączony z kilku odcinków, nie zgaduję, tylko weryfikuję go dokładniej albo przekazuję pracę elektrykowi. W praktyce to właśnie taka ostrożność odróżnia szybką naprawę od problemu, który wróci po kilku dniach.
Najbardziej użyteczna zasada jest prosta: kolor pomaga zorientować się w funkcji żyły, ale dopiero nadruk i kontekst instalacji mówią, z czym naprawdę pracujesz. Gdy te trzy elementy czyta się razem, oznaczenie staje się czytelne, a dobór przewodu przestaje być zgadywaniem.
