Zabezpieczenie przedlicznikowe - jak dobrać i kiedy wymienić?

Zabezpieczenie przedlicznikowe to jeden z tych elementów instalacji, o których mało kto myśli na co dzień, ale który decyduje o bezpieczeństwie, komforcie i dopuszczalnym obciążeniu całego przyłącza. W praktyce odpowiada za to, by instalacja nie pracowała ponad to, na co została zaprojektowana, a licznik i przewody nie były narażone na skutki przeciążenia lub zwarcia. W tym artykule wyjaśniam, jak działa ten element, jak dobrać jego wartość do domu lub lokalu, kiedy zaczyna sprawiać kłopoty i co zrobić, gdy trzeba go zmienić.

Gdzie znajduje się ten element i dlaczego jest plombowany

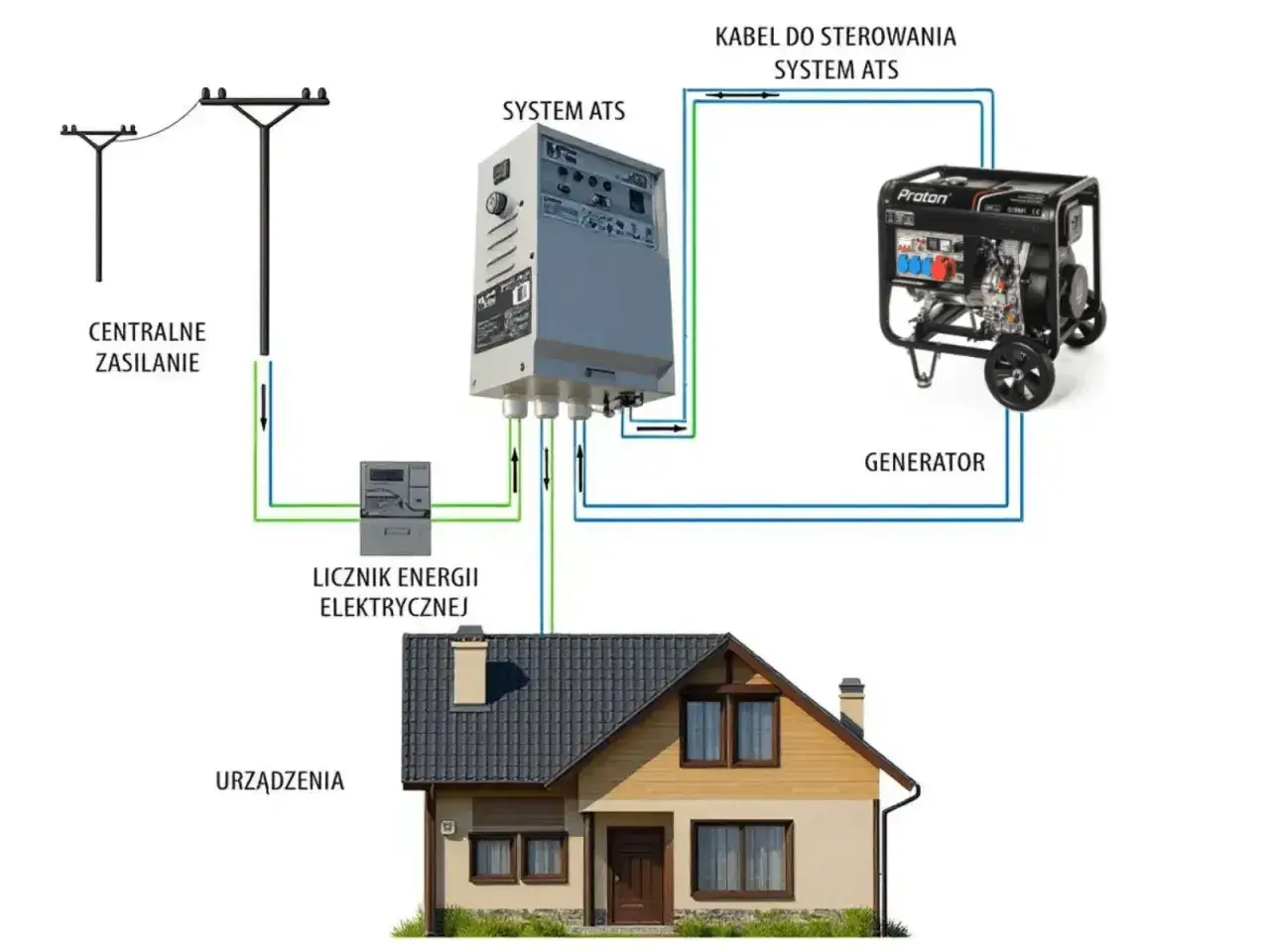

Ten aparat znajduje się przed licznikiem, po stronie zasilania, zwykle w szafce licznikowej, złączu kablowym albo innym miejscu, w którym kończy się sieć operatora, a zaczyna instalacja odbiorcy. W dokumentach operatorów dystrybucyjnych opisuje się go jako zabezpieczenie możliwie najbliżej układu pomiarowego od strony zasilania i zaplombowane przez operatora.

Plomba nie jest formalnością dla samej formalności. Ma zapobiegać samowolnej zmianie wartości zabezpieczenia, bo ta wartość jest powiązana z warunkami przyłączenia, mocą umowną i bezpieczeństwem całego punktu poboru. W praktyce oznacza to, że nie jest to element, przy którym robi się domowe eksperymenty, tylko część układu wymagająca porządku technicznego i formalnego.

Warto też odróżnić go od zabezpieczeń w rozdzielnicy mieszkaniowej. Wyłącznik nadprądowy albo różnicowoprądowy chronią obwody wewnętrzne, natomiast ten przed licznikiem wyznacza granicę dopuszczalnego poboru dla całego przyłącza. Sama lokalizacja już dużo mówi o jego roli, a jeszcze ważniejsze jest to, jak reaguje na przeciążenie.

Jak działa i przed czym naprawdę chroni

Najprościej mówiąc, ten element ma zadziałać wtedy, gdy prąd staje się zbyt duży. Dzieje się tak w dwóch typowych sytuacjach: przy przeciążeniu, czyli gdy uruchomimy za dużo odbiorników naraz, oraz przy zwarciu, czyli nagłym błędzie w obwodzie, który powoduje skokowy wzrost prądu. W pierwszym przypadku liczy się czas i temperatura, w drugim reakcja musi być bardzo szybka.

Wkładka topikowa po prostu się przepala, a wyłącznik nadprądowy rozłącza obwód mechanicznie. Oba rozwiązania pełnią podobną funkcję, ale inaczej zachowują się w praktyce. Dobrze dobrane zabezpieczenie nie ma przeszkadzać w normalnym korzystaniu z energii, tylko reagować wtedy, gdy instalacja wychodzi poza bezpieczny zakres.

Tu wchodzi pojęcie selektywności, czyli takiego doboru aparatury, żeby wyłączał się ten element, który faktycznie chroni dany odcinek instalacji, a nie kilka zabezpieczeń naraz. To ważne, bo w dobrze zaprojektowanym układzie awaria powinna być możliwie lokalna, a nie powodować ciemność w całym budynku. Skoro już wiadomo, jak działa ten element, naturalnie pojawia się pytanie, jak dobrać jego wartość do realnego obciążenia domu.

Jak dobrać wartość do budynku

Tu nie ma miejsca na zgadywanie. Ja zawsze patrzę najpierw na moc przyłączeniową, układ fazowy i to, jakie odbiorniki mają pracować jednocześnie. Sama liczba amperów bez kontekstu niewiele mówi, bo 25 A w instalacji jednofazowej i 25 A w trójfazowej to dwa zupełnie różne światy.

Powyższe wartości są orientacyjne i liczone przy założeniu prostego przeliczenia mocy. W praktyce znaczenie ma też współczynnik mocy, długość przewodów, bilans faz i dokładne warunki przyłączenia. W dokumentach operatorów dystrybucyjnych granica 63 A oraz 40 kW często wyznacza ważny próg organizujący sposób kwalifikacji przyłącza, więc przy większej modernizacji warto mieć to z tyłu głowy.

Jeżeli dom ma pompę ciepła, płytę indukcyjną i ładowarkę samochodu elektrycznego, nie patrzę już tylko na pojedynczy bezpiecznik. Patrzę na cały układ: ile energii da się pobrać jednocześnie, czy instalacja ma trzy fazy i czy przewody mają zapas. To właśnie na tym etapie wychodzi, czy potrzebna jest tylko korekta jednego elementu, czy większa przebudowa.

Co zrobić, gdy zabezpieczenie wybija zbyt często

Jeśli element wyzwala się raz na jakiś czas przy wyjątkowo dużym obciążeniu, sytuacja bywa jeszcze do opanowania. Inaczej jest wtedy, gdy dzieje się to regularnie, nawet przy zwykłym korzystaniu z domu. W praktyce zawsze zaczynam od prostego testu: sprawdzam, co było włączone dokładnie w chwili zadziałania i czy problem da się odtworzyć po odłączeniu największych odbiorników.

1. Sprawdź, czy wyzwolenie pojawia się po uruchomieniu kilku dużych urządzeń naraz, na przykład piekarnika, czajnika i płyty grzewczej.
2. Oceń, czy obciążenie jest rozłożone równomiernie na fazy, bo przy trójfazie nierównowaga potrafi robić większy bałagan niż sam pobór mocy.
3. Dotknij ostrożnie obudowy i sprawdź, czy nie ma śladów grzania, przebarwień albo zapachu przegrzanej izolacji.
4. Jeżeli aparat wyzwala się losowo, poproś elektryka o pomiar prądu, sprawdzenie zacisków i ocenę stanu przewodów.
5. Gdy instalacja jest stara, podejrzewaj nie tylko zbyt mały limit, ale też zużyte połączenia, osłabione styki i zbyt małe przekroje przewodów.

Najgorszy odruch to powtarzanie próby w nieskończoność i dokładanie coraz większego obciążenia. Jeśli problem wynika z realnego przeciążenia, urządzenie po prostu wykonuje swoje zadanie. Jeśli problem pojawia się przy normalnym poborze, to sygnał, że instalacja nie jest już dobrze dobrana do obecnych potrzeb. Wtedy wchodzi temat formalnej zmiany i odpowiedzialności za taki ruch.

Kto może je zmienić i jak wygląda procedura

Tu trzeba rozdzielić dwie strefy: instalację po stronie odbiorcy i elementy zaplombowane, które należą do obszaru operatora. W praktyce prace przy wewnętrznej instalacji może wykonać wykwalifikowany elektryk, ale przy układzie zaplombowanym potrzebna jest zgoda operatora, a często także jego udział przy rozplombowaniu i ponownym zabezpieczeniu.

Najrozsądniejsza kolejność wygląda tak:

1. Najpierw robi się ocenę istniejącej instalacji, żeby ustalić, czy problemem jest sam limit, czy cała konfiguracja obwodów.
2. Jeśli trzeba zwiększyć dostępny pobór, składa się wniosek o zmianę warunków przyłączenia albo zwiększenie mocy, zależnie od zakresu prac.
3. Elektryk dostosowuje przewody, rozdzielnicę i zabezpieczenia wewnętrzne do nowego obciążenia.
4. Po wykonaniu prac układ jest sprawdzany, a część wymagająca ochrony formalnej zostaje ponownie zabezpieczona.

Nie podnosi się wartości zabezpieczenia tylko dlatego, że „wywala”. Jeśli przewody są za cienkie, instalacja ma słabe styki albo rozdział faz jest zły, większy amperaż nie rozwiąże problemu. Co najwyżej przesunie moment zadziałania, ale nie poprawi jakości całego układu. I właśnie dlatego przy modernizacji tak ważne są typowe błędy, które potrafią zepsuć nawet dobrą intencję.

Najczęstsze błędy przy modernizacji instalacji

• Dobieranie większego amperażu bez sprawdzenia przekroju przewodów. To najkrótsza droga do pozornego „uzdrowienia” instalacji, które kończy się spadkiem poziomu ochrony.
• Mylenie różnicówki z ochroną przeciążeniową. Wyłącznik różnicowoprądowy chroni przed skutkami upływu prądu, ale nie zastępuje zabezpieczenia przed przeciążeniem.
• Ignorowanie nierównowagi faz. Przy trójfazie nierówne rozłożenie obciążeń potrafi wywoływać problemy mimo tego, że suma mocy wygląda „na papierze” poprawnie.
• Zmiana typu aparatu bez analizy charakterystyki. Inny dobór sprawdza się przy obwodach o spokojnym rozruchu, a inny przy urządzeniach z większym prądem startowym.
• Brak zgłoszenia prac tam, gdzie potrzebne jest rozplombowanie. To już nie jest drobiazg techniczny, tylko formalny błąd, który może narobić więcej kłopotów niż sam remont.
• Zakładanie, że częste wyzwalanie oznacza tylko „za słaby bezpiecznik”. Czasem problemem są stare zaciski, nadpalone połączenia albo źle policzony obwód, a nie sama wartość amperów.

W praktyce większy amperaż nie naprawia instalacji. On tylko zmienia próg, przy którym zadziała ochrona, więc jeśli reszta układu nie nadąża, ryzyko rośnie zamiast maleć. To szczególnie ważne przy urządzeniach, które pojawiają się w domach coraz częściej i mocno zmieniają profil zużycia energii.

Co sprawdzić, zanim dołożysz pompę ciepła, wallbox albo kuchnię indukcyjną

Nowoczesny dom zużywa energię inaczej niż budynek sprzed kilkunastu lat. Płyta indukcyjna, ładowarka samochodu elektrycznego i pompa ciepła potrafią podnieść wymagania wobec całego przyłącza bardziej niż jeden czy dwa dodatkowe gniazda. Dlatego przed montażem kolejnego dużego odbiornika sprawdzam nie tylko jego moc, ale też to, czy reszta instalacji ma jeszcze zapas.

• Czy przyłącze ma realną rezerwę mocy po zsumowaniu wszystkich dużych odbiorników, a nie tylko jednego nowego urządzenia.
• Czy instalacja jest jednofazowa czy trójfazowa, bo to decyduje o możliwościach rozłożenia obciążenia.
• Czy rozdzielnica ma miejsce na dodatkowe aparaty i czy da się bezpiecznie dodać osobny obwód.
• Czy przewody mają odpowiedni przekrój i czy długość trasy nie powoduje zbyt dużych spadków napięcia.
• Czy urządzenie wymaga osobnego zabezpieczenia i osobnego obwodu, co przy wallboxie albo pompie ciepła jest bardzo częste.
• Czy trzeba wystąpić do operatora o zmianę parametrów przyłączenia, zamiast tylko podnosić wartość jednego aparatu.

Przy ładowarce 11 kW zwykle wchodzi w grę zasilanie trójfazowe 3×16 A, a przy 22 kW poziom rośnie do 3×32 A. Płyta indukcyjna o mocy około 7,4 kW też potrafi wymagać sensownego zapasu, zwłaszcza jeśli w tym samym czasie pracuje piekarnik, bojler albo klimatyzacja. Pompa ciepła z kolei rzadko jest problemem wyłącznie „na papierze”; dużo częściej chodzi o rozruch, bilans faz i o to, jak instalacja zachowuje się w szczycie zimowego obciążenia.

Dlatego przy takich modernizacjach najrozsądniej myśleć o całym układzie, a nie o jednym bezpieczniku. Jeśli instalacja ma rosnąć razem z potrzebami domu, lepiej policzyć zapas raz porządnie niż później gasić światło po każdym większym poborze. Właśnie tak zwykle odróżnia się dobrze zaprojektowaną instalację od tej, która tylko chwilowo „jeszcze działa”.
