W instalacjach elektrycznych ten aparat rozwiązuje dwa problemy naraz: pozwala bezpiecznie odłączyć obwód i jednocześnie chroni go przed skutkami zwarcia lub przeciążenia. To ważne zwłaszcza tam, gdzie w grę wchodzą większe prądy, rozdzielnice główne, zasilanie maszyn albo obwody, które muszą działać przewidywalnie i bez zbędnych przerw. Wyjaśniam, jak działa, gdzie ma sens, jak go dobrać i z czym najczęściej bywa mylony.
Najważniejsze informacje w skrócie
- Łączy funkcję odłączania i zabezpieczenia, więc jest praktyczny w obwodach o większym znaczeniu dla bezpieczeństwa i ciągłości pracy.
- Najczęściej stosuje się go w rozdzielnicach głównych, przemysłowych i w zasilaniu większych odbiorników, a nie w zwykłych obwodach końcowych.
- Dobór zależy od prądu, napięcia AC/DC, liczby biegunów i formatu wkładki - to nie jest element, który kupuje się „na oko”.
- Po zadziałaniu wkładki trzeba ją wymienić, więc obsługa jest inna niż w przypadku zwykłego wyłącznika nadprądowego.
- W instalacjach dużej mocy liczy się też selektywność, czyli takie zestrojenie zabezpieczeń, by przy awarii wyłączał się tylko najbliższy obwód.
Jak działa ten aparat i dlaczego łączy dwie funkcje
Ja patrzę na ten element jak na połączenie dwóch urządzeń w jednej obudowie. Z jednej strony ma mechanizm rozłączający, który pozwala odciąć zasilanie ręcznie, z drugiej wkładkę topikową, która reaguje na przeciążenie albo zwarcie. W praktyce oznacza to, że obwód można bezpiecznie wyłączyć do prac serwisowych, a sam aparat pomaga ograniczyć skutki awarii.
Najważniejsza różnica względem prostszych rozwiązań jest taka, że wkładka topikowa nie „wraca” po zadziałaniu. Jeśli przepali się podczas zwarcia, trzeba znaleźć przyczynę i wymienić wkładkę na właściwy typ. To nie jest wada, tylko cecha tego systemu: szybkie odcięcie uszkodzonego obwodu i dobra zdolność wyłączania przy dużych prądach zwarciowych.
Właśnie dlatego takie rozwiązanie dobrze sprawdza się tam, gdzie instalacja musi być odporna na cięższe warunki pracy. Norma IEC/EN 60947-3 porządkuje wymagania dla łączników i rozłączników, więc przy doborze nie wystarczy patrzeć tylko na nazwę handlową. Liczy się też to, czy aparat nadaje się do pracy pod obciążeniem i w jakich warunkach ma być używany.
Jeśli chcesz dobrze rozumieć dalszą część artykułu, wystarczy jedna myśl: to nie jest zwykły „przełącznik z bezpiecznikiem”, tylko element, od którego zależy zarówno wygoda serwisu, jak i bezpieczeństwo całego obwodu. Dalej przechodzę do tego, gdzie taki wybór ma realny sens.

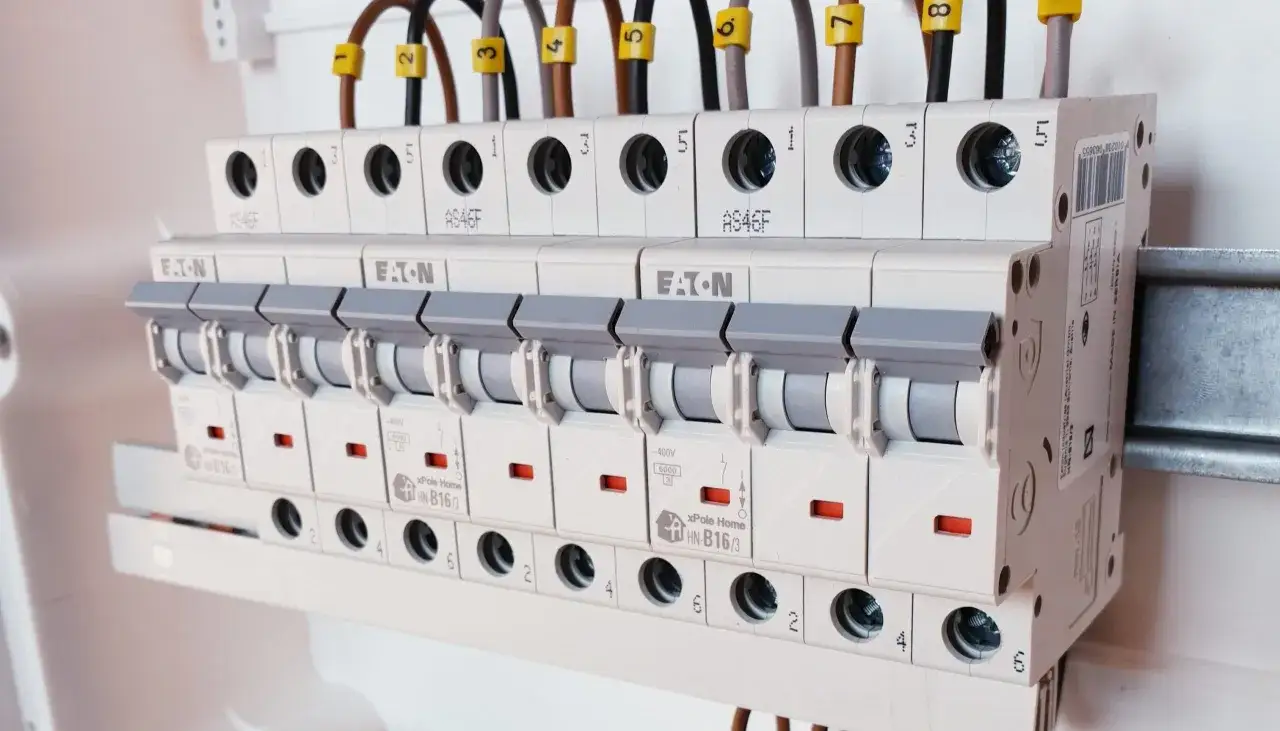

Gdzie taki aparat ma sens w instalacji
W budynkach mieszkalnych najczęściej spotyka się go nie w zwykłych obwodach gniazd czy oświetlenia, ale w rozdzielnicy głównej, przy większych odpływach i w miejscach, gdzie ważne jest szybkie oraz pewne odcięcie zasilania. W obiektach usługowych i przemysłowych pojawia się jeszcze częściej, bo tam większe znaczenie mają obciążenia, serwis i odporność na awarie.
Najbardziej typowe zastosowania to zasilanie:
- rozdzielnic głównych i podrozdzielnic,
- silników, pomp, wentylacji i klimatyzacji,
- linii technologicznych i maszyn,
- większych obwodów o dużym prądzie rozruchowym,
- instalacji, w których ważna jest selektywność zabezpieczeń.
W praktyce taki aparat wybiera się wtedy, gdy zwykły wyłącznik nadprądowy przestaje być najwygodniejszym albo najpewniejszym rozwiązaniem. To dotyczy szczególnie większych prądów znamionowych i układów, w których trzeba pogodzić ochronę z prostym serwisem. Z tego miejsca łatwo przejść do najważniejszego pytania: jakie są odmiany i czym się różnią.
Jakie są najczęstsze odmiany i czym się różnią
Pod wspólną nazwą kryje się kilka praktycznie różnych rozwiązań. Ja dzielę je przede wszystkim według formatu wkładki i sposobu montażu, bo to najszybciej pokazuje, gdzie dany aparat ma zastosowanie.
| Typ | Gdzie najczęściej pracuje | Typowy zakres | Co daje | Ograniczenie |
|---|---|---|---|---|
| Modułowy D0 | Małe rozdzielnice i obwody pomocnicze | Kilka do kilkudziesięciu amperów | Jest kompaktowy i łatwy do zabudowy na szynie | Nie jest rozwiązaniem do większych obciążeń |
| NH00 | Rozdzielnice główne i odpływy średniej mocy | Około 160 A | Dobry kompromis między gabarytem a możliwościami | Przy wyższych prądach robi się za mały |
| NH1 / NH2 | Instalacje przemysłowe i większe budynki | Około 250 A i 400 A | Lepsza obsługa większych prądów i mocniejsze tory prądowe | Wymagają więcej miejsca i lepszego projektu rozdzielnicy |
| NH3 | Duże rozdzielnice i zasilanie cięższych odbiorników | Około 630 A | Sprawdza się przy bardzo dużych obciążeniach | Jest większy, droższy i bardziej wymagający montażowo |
W katalogach producentów spotyka się dziś rozwiązania od ok. 160 A w NH00 aż do 630 A w NH3, a w wykonaniach specjalnych także wersje pod wyższe napięcia DC. To ważne, bo sam rozmiar mówi już sporo o tym, do czego aparat jest przeznaczony. Różnice widać też w cenie: proste wersje modułowe zaczynają się mniej więcej od 150 zł, NH00 160 A to często okolice 800 zł, a większe modele 400-630 A zwykle kosztują około 1300-2700 zł, zależnie od wykonania i osprzętu.
Wniosek jest prosty: im większy prąd i bardziej wymagająca instalacja, tym bardziej opłaca się myśleć o aparacie z zapasem funkcjonalnym i przestrzennym. Następny krok to już nie rodzaj, tylko konkretny dobór do obwodu.
Jak dobrać właściwy model do obwodu
Ja zawsze zaczynam od kilku danych technicznych, a dopiero później patrzę na cenę czy gabaryt. Najpierw trzeba wiedzieć, jaki prąd płynie w obwodzie, czy instalacja pracuje na AC czy DC, ile biegunów ma być rozłączanych i jaki format wkładki jest dopuszczony przez projekt.
| Co sprawdzić | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Prąd znamionowy | Musi odpowiadać obciążeniu obwodu | Zbyt mały aparat będzie się niepotrzebnie przegrzewał, zbyt duży nie da właściwej ochrony |
| Napięcie pracy | AC i DC to różne warunki pracy | Nie wolno zakładać, że model AC nadaje się automatycznie do DC |
| Liczba biegunów | Określa, ile torów jest rozłączanych | Inaczej dobiera się 1P, 3P i układy z przewodem neutralnym |
| Wkładka topikowa | Decyduje o charakterystyce ochrony | Najczęściej trzeba dobrać właściwy format i charakterystykę, np. gG/gL do ochrony ogólnej |
| Zdolność łączeniowa i warunki zwarciowe | Musi wytrzymać energię uszkodzenia | To szczególnie ważne przy dużych prądach zwarciowych |
| Montaż i miejsce w rozdzielnicy | Aparat musi się zmieścić i dać serwisować | Sprawdź odstępy, dostęp do wkładek i układ szyn |
| Warunki środowiskowe | Temperatura i wentylacja wpływają na pracę | W zamkniętych szafach łatwo o niepotrzebne grzanie styków |
W katalogach widać też parametry typu 690 V AC albo 440 V DC, ale nie traktuję ich jako uniwersalnej reguły. To po prostu przykład tego, że ta sama rodzina aparatów ma różne wersje do różnych zastosowań. Jeśli instalacja obejmuje fotowoltaikę albo inne obwody DC, model trzeba dobrać osobno, bo tam margines błędu jest mniejszy.
Na tym etapie często pojawia się jeszcze pytanie o selektywność. Selektywność oznacza, że przy awarii ma zadziałać zabezpieczenie najbliższe uszkodzenia, a nie cały pion czy cała rozdzielnica. To jeden z tych szczegółów, które w praktyce robią ogromną różnicę dla użytkownika i serwisu. Dalej pokazuję, gdzie najłatwiej popełnić błąd.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów widzę wtedy, gdy ktoś skupia się wyłącznie na prądzie znamionowym, a pomija resztę układu. Sam aparat może być poprawny, ale jeśli nie pasuje do warunków pracy, rozdzielnica i tak nie będzie działać tak, jak trzeba.
- Mieszanie AC i DC - to jeden z groźniejszych błędów, bo w DC gaszenie łuku jest trudniejsze.
- Zły format wkładki - aparat i wkładka muszą być zgodne, inaczej ochrona traci sens.
- Brak zapasu miejsca w szafie - serwis bez dostępu do wkładek szybko staje się problemem.
- Ignorowanie momentu dokręcania - w praktyce bywa to od kilkunastu do kilkudziesięciu niutonometrów, zależnie od wielkości zacisków.
- Zbyt mała wentylacja - przy większych prądach temperatura w obudowie ma znaczenie.
- Traktowanie wkładki jak elementu „na zawsze” - po zadziałaniu trzeba sprawdzić przyczynę, a nie tylko wstawić nową.
W instalacjach przemysłowych dochodzi jeszcze jeden błąd: kupowanie aparatu bez sprawdzenia koordynacji z pozostałymi zabezpieczeniami. Jeśli zabezpieczenia są źle zestrojone, przy awarii może wyłączyć się więcej obwodów, niż powinno. To już naturalnie prowadzi do porównania z innymi rozwiązaniami, bo właśnie tutaj różnice są najbardziej widoczne.
Czym różni się od wyłącznika nadprądowego i podstawy bezpiecznikowej
To porównanie bardzo pomaga, bo te trzy elementy często trafiają do jednego projektu, ale nie robią tego samego. Ja rozróżniam je po funkcji, wygodzie eksploatacji i po tym, jak zachowują się po awarii.
| Rozwiązanie | Co robi | Największa zaleta | Największe ograniczenie | Kiedy ma sens |
|---|---|---|---|---|
| Aparat z wkładką topikową | Odłącza obwód i chroni go przed skutkami zwarcia oraz przeciążenia | Dobra odporność na cięższe warunki pracy i wysoka skuteczność ochrony | Po zadziałaniu trzeba wymienić wkładkę | Główne odpływy, większe moce, przemysł, serwis |
| Wyłącznik nadprądowy | Automatycznie wyłącza przy przeciążeniu lub zwarciu | Wygodny w codziennym użytkowaniu i łatwy do ponownego załączenia | Nie zawsze najlepiej radzi sobie przy bardzo dużych prądach i cięższych warunkach zwarciowych | Obwody końcowe, instalacje domowe i biurowe |
| Podstawa bezpiecznikowa | Trzyma wkładkę, ale sama nie daje pełnej funkcji rozłączania | Prosta i tania | Mniej wygodna w serwisie i zwykle mniej funkcjonalna | Proste układy, gdzie rozłączanie realizuje inne urządzenie |
Jeśli miałbym to ująć najkrócej, aparat z bezpiecznikiem wybiera się tam, gdzie liczy się mocniejsze zabezpieczenie i sensowny serwis. Wyłącznik nadprądowy wygrywa prostotą w obwodach końcowych, a sama podstawa bezpiecznikowa jest raczej elementem pomocniczym niż pełnym rozwiązaniem. Z tego zestawienia zostaje już tylko praktyczna rzecz: co sprawdzić przed zakupem albo modernizacją rozdzielnicy.
Zanim zamkniesz projekt rozdzielnicy, sprawdź jeszcze te trzy rzeczy
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: nie zaczynaj od produktu, tylko od warunków pracy obwodu. W dobrze zaprojektowanej rozdzielnicy ten aparat nie jest ozdobą ani przypadkowym dodatkiem, tylko logicznym elementem całego układu ochrony.
- Sprawdź, czy obwód rzeczywiście wymaga rozwiązania topikowego, a nie zwykłego wyłącznika nadprądowego.
- Ustal przyszłe obciążenie, bo w budynkach i obiektach usługowych zapas mocy szybko przestaje być zapasem.
- Zostaw miejsce na serwis, bo dostęp do wkładek i zacisków ma znaczenie już od pierwszej awarii.
- Porównaj parametry katalogowe z kartą projektu, szczególnie dla AC/DC, liczby biegunów i sposobu montażu.
Dobrze dobrany aparat nie musi być najtańszy, ale powinien być przewidywalny, wygodny w obsłudze i zgodny z realnym obciążeniem instalacji. W praktyce właśnie to odróżnia bezpieczną rozdzielnicę od takiej, która tylko wygląda poprawnie na papierze.
