Podłączenie podwójnego łącznika światła przy trzech przewodach wygląda prosto tylko wtedy, gdy od razu wiadomo, która żyła jest zasilaniem, a które dwie idą do lamp. W praktyce najwięcej problemów robią nie sam mechanizm i nie klawisze, lecz pomylenie przewodów, stare oznaczenia i zbyt szybkie założenie, że kolor izolacji mówi wszystko. Poniżej rozkładam temat na czynniki pierwsze: od rozpoznania przewodów, przez bezpieczny montaż, aż po typowe błędy, które wychodzą dopiero po załączeniu prądu.
Najważniejsze informacje na start
- W typowym układzie podwójny łącznik obsługuje dwa obwody oświetlenia, a do mechanizmu trafiają trzy przewody fazowe.
- Neutralny i ochronny zwykle nie są podłączane do samego łącznika, tylko pozostają połączone w puszce lub idą do lampy.
- Zacisk wspólny bywa oznaczony jako L albo COM, a wyjścia jako 1 i 2 albo strzałki.
- Kolor izolacji jest wskazówką, ale nie dowodem. W starszych instalacjach przewody potrafią być opisane nietypowo.
- Jeśli w puszce masz tylko jeden przewód fazowy, a reszta to neutralny i ochronny, układ nie jest gotowy do poprawnego podłączenia świecznikowego.
- Przed pracą trzeba wyłączyć obwód i sprawdzić brak napięcia testerem, nie na wyczucie.
Co oznaczają trzy przewody przy podwójnym łączniku
W praktyce ten układ najczęściej dotyczy łącznika świecznikowego, czyli podwójnego klawisza, który steruje dwiema grupami światła osobno. Trzy przewody w tym miejscu nie oznaczają, że do mechanizmu trafiają wszystkie żyły z instalacji. Najczęściej chodzi o jedną fazę zasilającą i dwa przewody wyjściowe do dwóch obwodów oświetlenia.
Ja zawsze zaczynam od rozróżnienia funkcji przewodów, a nie od patrzenia na ich kolor. W poprawnym układzie:
| Przewód | Rola w układzie | Co trzeba z nim zrobić |
|---|---|---|
| Faza zasilająca | Doprowadza napięcie do łącznika | Podłącza się ją do zacisku wspólnego L lub COM |
| Wyjście do pierwszej lampy | Wysyła fazę do pierwszego obwodu | Trafia do zacisku 1, L1 albo oznaczenia ze strzałką |
| Wyjście do drugiej lampy | Wysyła fazę do drugiego obwodu | Trafia do zacisku 2, L2 albo drugiej strzałki |

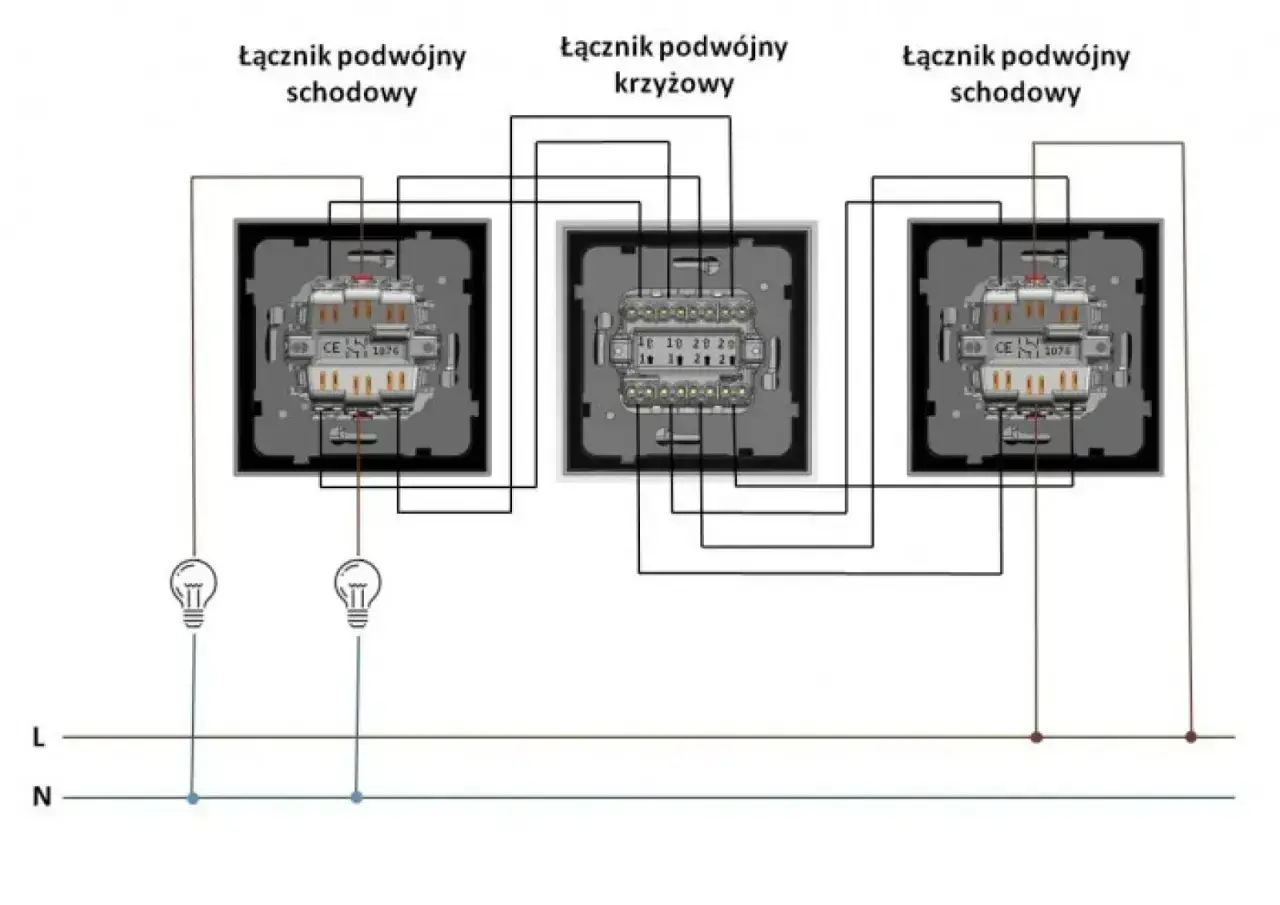

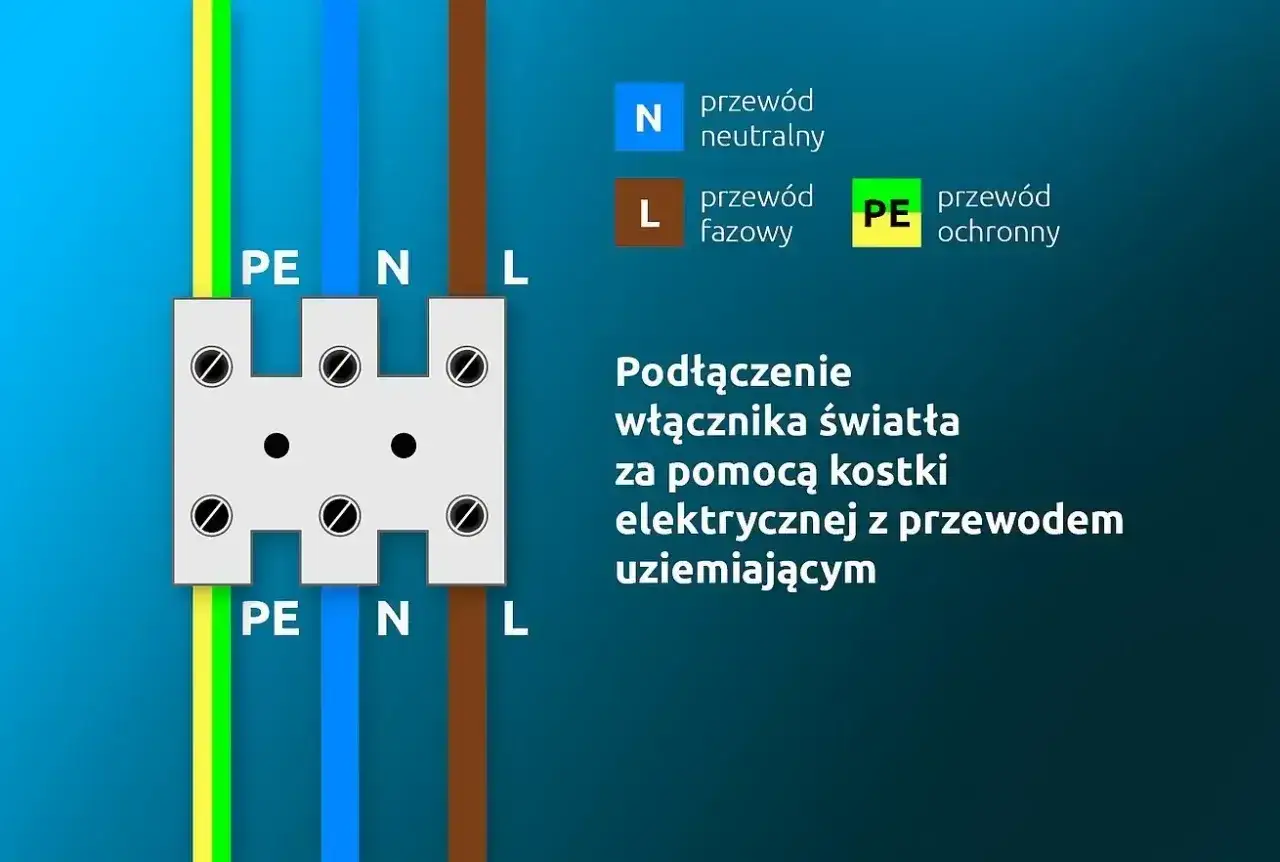

Jeśli w puszce widzisz niebieski i żółto-zielony przewód, nie zakładaj automatycznie, że to para do łącznika. W nowoczesnych instalacjach niebieski to zwykle neutralny, a żółto-zielony to ochronny. To nie są przewody robocze do przełączania światła, więc nie powinny być używane jako wyjścia z klawiszy. Ten detal robi ogromną różnicę, bo właśnie tu najczęściej zaczynają się błędy.
To prowadzi wprost do drugiego kroku, czyli rozpoznania żył bez zgadywania.
Jak rozpoznać żyły bez zgadywania
W elektryce nie opieram się wyłącznie na kolorach, szczególnie w starszych mieszkaniach i domach, gdzie ktoś mógł już wcześniej coś przerabiać. Najpierw wyłączam zabezpieczenie obwodu w rozdzielnicy, potem sprawdzam brak napięcia testerem dwubiegunowym. Dopiero wtedy zdejmuję osprzęt i oglądam, co naprawdę znajduje się w puszce.
| Oznaczenie | Co zwykle oznacza | Na co zwracam uwagę |
|---|---|---|
| L / COM | Zacisk wspólny, najczęściej wejście fazy | To tu trafia przewód zasilający |
| 1 / L1 | Pierwsze wyjście przełączane | Do tego zacisku podłączam pierwszy obwód światła |
| 2 / L2 | Drugie wyjście przełączane | Do tego zacisku podłączam drugi obwód światła |
| N | Neutralny, tylko w wybranych modelach | W zwykłym łączniku zazwyczaj nie trafia do mechanizmu |
| PE | Ochronny | Nie prowadzę go przez klawisz |
Kolory mogą pomóc, ale traktuję je jako wskazówkę, nie wyrok. Brązowy, czarny i szary zazwyczaj oznaczają żyły fazowe, niebieski neutralny, a żółto-zielony ochronny. W starszych instalacjach bywa jednak inaczej, dlatego przed podłączeniem sprawdzam oznaczenia na obudowie i funkcję przewodu, a nie tylko jego barwę.
Jeżeli mechanizm ma dwa osobne moduły, zwracam uwagę, czy producent nie wymaga mostka między zaciskami wspólnymi. To drobiazg, ale od niego zależy, czy oba klawisze będą miały zasilanie z jednej fazy.
Jak podłączyć łącznik świecznikowy krok po kroku
Do takiej pracy biorę podstawowy zestaw: tester dwubiegunowy, śrubokręt izolowany, ściągacz izolacji i złączki, jeśli w puszce trzeba uporządkować przewody. Nie jest to operacja trudna, ale wymaga spokoju i konsekwencji. Najgorsze, co można zrobić, to podłączać przewody „na pamięć”.
- Wyłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia testerem.
- Zdejmij ramkę i mechanizm, a następnie obejrzyj oznaczenia zacisków.
- Znajdź przewód fazowy zasilający. W typowym układzie to on trafia do zacisku L albo COM.
- Podłącz dwa przewody prowadzące do lamp do zacisków 1 i 2, L1 i L2 albo do zacisków oznaczonych strzałkami.
- Jeśli masz łącznik z dwoma modułami i producent tego wymaga, wykonaj mostek fazowy między wspólnymi zaciskami.
- Ułóż przewody tak, aby nie były napięte i nie łamały się przy wciskaniu mechanizmu do puszki.
- Przykręć mechanizm, załóż ramkę i dopiero wtedy włącz zasilanie próbne.
- Sprawdź osobno każdy klawisz. Każdy powinien sterować inną grupą światła.
Jeżeli po testach okazuje się, że oba klawisze włączają to samo światło, zwykle przewody wyjściowe zostały zamienione albo oba trafiają na ten sam tor. Jeśli działa tylko jeden klawisz, najczęściej brakuje drugiego przewodu wyjściowego, przewód jest źle rozpoznany albo sam mechanizm ma inną logikę zacisków, niż zakładałeś. To właśnie moment, w którym warto wrócić do oznaczeń na obudowie i nie iść dalej na siłę.
Po takim montażu przechodzę do sprawdzenia typowych błędów, bo one ujawniają, czy instalacja jest naprawdę poprawna, czy tylko „na oko” wygląda dobrze.
Najczęstsze błędy i co oznaczają w praktyce
W podwójnym łączniku błędy nie zawsze widać od razu. Czasem wszystko wygląda poprawnie, ale po włączeniu wychodzi, że jedna grupa światła działa odwrotnie, żarówka miga albo z klawiszy dochodzi delikatne buczenie. W instalacjach oświetleniowych takie objawy zwykle nie biorą się z „wadliwego prądu”, tylko z nieprecyzyjnego podłączenia.
| Objaw | Najczęstsza przyczyna | Co sprawdzam jako pierwsze |
|---|---|---|
| Działa tylko jeden klawisz | Brak jednego przewodu wyjściowego albo zły zacisk | Oznaczenie L/COM i oba tory wyjściowe |
| Oba klawisze włączają to samo światło | Przewody do lamp są zamienione lub zmostkowane | Wyjścia 1 i 2 oraz połączenia w puszce |
| Nie działa nic | Brak fazy na zacisku wspólnym albo wyłączony obwód | Napięcie na wejściu i poprawność zabezpieczenia |
| Lampa miga | Luźny zacisk, problem z LED albo łącznik z podświetleniem | Dokręcenie przewodów i zgodność osprzętu z LED |
| Przewód się grzeje | Słaby styk lub przeciążenie | Stan zacisku i jakość połączeń |
Jest jeszcze jeden częsty błąd: traktowanie niebieskiego i żółto-zielonego przewodu jak zwykłych żył roboczych. Tego nie robię nigdy. Jeśli instalacja została wcześniej przerobiona i kolory nie odpowiadają funkcji, oznaczam to i wracam do pomiaru. Kolor ma pomóc, nie zastąpić identyfikacji.
Takie objawy zwykle mówią też, że układ nie jest tak prosty, jak wygląda z wierzchu. I wtedy pojawia się pytanie, kiedy trzy przewody wystarczą, a kiedy to już za mało.
Kiedy trzy przewody to za mało albo układ jest inny niż standardowy
Standardowy podwójny łącznik światła zwykle nie potrzebuje neutralnego w samym mechanizmie. To dobra wiadomość, bo klasyczny montaż jest prosty. Problem zaczyna się wtedy, gdy osprzęt ma podświetlenie, elektronikę sterującą albo funkcję smart. W takich modelach producent może wymagać dodatkowego przewodu neutralnego.
Są też sytuacje, w których trzy przewody fizycznie istnieją, ale nie tworzą poprawnego zestawu do łącznika świecznikowego. Zwracam uwagę szczególnie na takie przypadki:
- w puszce jest tylko jedna faza i jeden obwód powrotny, a brakuje drugiego wyjścia do lampy;
- jeden z przewodów ma kolor niebieski lub żółto-zielony, ale ktoś użył go niezgodnie z funkcją;
- łącznik ma działać z lampą LED, a wybrany model wymaga neutralnego lub lepszego dopasowania do obciążenia;
- instalacja jest stara, a przewody są sztywne, kruche albo z utlenionymi końcówkami;
- łącznik ma sterować dwoma obwodami, ale w puszce są tylko przewody do jednego.
W takich sytuacjach nie próbuję „ratować” układu przypadkowym mostkiem ani użyciem przewodu ochronnego jako roboczego. Jeśli brakuje odpowiedniej żyły, trzeba ją doprowadzić z właściwego miejsca albo zmienić sposób sterowania oświetleniem. To ważniejsze niż szybki efekt, bo improwizacja w instalacji elektrycznej zwykle kończy się poprawką.
Jeśli jednak układ jest zgodny ze schematem, można go zostawić w bardzo dobrej kondycji na lata. I właśnie o to chodzi w ostatnim kroku.
Jak zostawić instalację tak, żeby następny serwis był prosty
Po montażu robię jedną rzecz, którą wiele osób pomija: dokumentuję układ. Wystarczy zdjęcie przewodów przed założeniem ramki i krótki opis, która żyła zasila, a które idą do lamp. Przy kolejnym remoncie albo wymianie osprzętu oszczędza to mnóstwo czasu i ogranicza ryzyko pomyłki.
Dbam też o kilka drobiazgów, które realnie wpływają na trwałość instalacji:
- nie wciskam przewodów na siłę, tylko układam je bez ostrych zagięć;
- nie zostawiam zbyt krótkich żył, bo wtedy każdy serwis kończy się ich ponownym przedłużaniem;
- sprawdzam, czy zaciski są dobrze dokręcone, ale bez przesady, która uszkadza przewód;
- przy osprzęcie w strefach wilgotnych dobieram odpowiedni stopień ochrony;
- zostawiam czytelne oznaczenie, która żyła jest zasilaniem, a która wyjściem.
Jeżeli mam zapamiętać jedną zasadę z takiego montażu, to jest nią ta: najpierw rozpoznanie, potem podłączenie, na końcu test. Przy podwójnym łączniku to właśnie kolejność pracy decyduje o tym, czy instalacja działa pewnie, czy tylko pozornie. Jeśli układ przewodów jest czytelny, a zaciski dobrze opisane, cały proces staje się prosty i przewidywalny.
