Dobrze zaprojektowany uziom fundamentowy to jeden z tych elementów, których nie widać po wykończeniu, ale których brak wychodzi na jaw w najmniej wygodnym momencie. W budynku odpowiada za bezpieczne odprowadzenie prądów zwarciowych i piorunowych, a przy okazji porządkuje cały układ ochrony przeciwporażeniowej. W tym tekście pokazuję, czym różni się od zwykłego uziemienia, jak go wykonać w fundamencie, jakie materiały mają sens i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze rzeczy, które trzeba wiedzieć przed wykonaniem uziemienia w fundamencie
- Najlepiej planować je przed zbrojeniem i betonowaniem, bo późniejsza poprawka jest trudna i droga.
- Sam metal w fundamencie nie wystarczy, jeśli nie ma pewnych połączeń elektrycznych i wyprowadzenia do GSU.
- W praktyce liczą się ciągłość, trwałość materiału, poprawne połączenia i potwierdzenie tego pomiarami.
- Gdy fundamentowego układu nie da się wykonać albo jego parametry są zbyt słabe, zwykle dołącza się uziom otokowy lub pionowy.
- Najwięcej problemów powodują przerwy w ciągłości, błędy na etapie wiązania zbrojenia i brak dokumentacji przed zalaniem.
Czym jest taki układ i dlaczego ma znaczenie w instalacji
W praktyce patrzę na ten element jak na bazę całego systemu ochrony elektrycznej budynku. Uziom to część mająca bezpośredni kontakt z gruntem, uziemienie to cały układ łączący instalację z ziemią, a połączenia wyrównawcze spinają metalowe części budynku tak, aby nie pojawiały się między nimi groźne różnice potencjałów. To rozróżnienie jest ważne, bo wiele problemów zaczyna się wtedy, gdy ktoś myli te pojęcia i próbuje zastąpić jedno drugim.
W polskich warunkach technicznych jako uziomy instalacji elektrycznej wskazuje się metalowe konstrukcje budynków, zbrojenia fundamentów oraz inne metalowe elementy umieszczone w niezbrojonych fundamentach. To w praktyce oznacza, że fundament nie jest dodatkiem „na wszelki wypadek”, tylko bardzo naturalnym miejscem do wykonania uziemienia, zwłaszcza w nowych obiektach.
Dla inwestora najważniejsza korzyść jest prosta: taki układ jest ukryty, trwały i zwykle lepiej współpracuje z całym systemem ochrony niż rozwiązania dokładane później. Kiedy już wiadomo, czym ten element jest, warto zobaczyć, w jakim momencie budowy ma największy sens.
Kiedy warto zaplanować uziemienie już na etapie fundamentów
Najlepszy moment to ten, w którym fundament jeszcze nie został zalany. Wtedy można bez walki z gotową konstrukcją zaplanować przebieg przewodu, miejsce wyprowadzenia, połączenie z główną szyną uziemiającą i sposób kontroli połączeń. Później każda korekta oznacza wiercenie, kucie albo dokładanie osobnych elektrod, czyli więcej pracy i więcej ryzyka błędu.
W nowych domach jednorodzinnych, budynkach wielorodzinnych i obiektach z rozbudowaną elektroniką taki układ ma szczególny sens. Dobrze współpracuje z instalacją odgromową, ogranicznikami przepięć, ochroną przeciwporażeniową i połączeniami wyrównawczymi. Z mojego doświadczenia wynika, że im bardziej skomplikowany budynek, tym bardziej opłaca się myśleć o tym elemencie od razu, a nie „na końcu elektryki”.
Nie traktowałbym go jednak jak rozwiązania uniwersalnego dla każdego przypadku bez wyjątku. W istniejącym budynku, przy trudnym gruncie, skomplikowanej izolacji przeciwwodnej albo ograniczonym dostępie do fundamentów, trzeba często dołożyć inne rozwiązanie albo całkiem zmienić koncepcję. I właśnie dlatego sam sposób wykonania ma tak duże znaczenie.
Jak wykonuję taki układ na etapie budowy
W praktyce zaczynam od projektu, a nie od materiału. Najpierw trzeba wiedzieć, gdzie będzie główna szyna uziemiająca, którędy wyjdzie przewód uziemiający, gdzie ma się znaleźć złącze kontrolne i czy fundament będzie pracował jako uziom naturalny, czy jako element sztucznie dołożony do konstrukcji. Bez tego łatwo wykonać poprawny technicznie fragment, który nie pasuje do reszty instalacji.
Potem układam przewodnik w dolnej strefie zbrojenia lub w miejscu przewidzianym przez projekt. Najważniejsze jest zachowanie ciągłości elektrycznej na całym obwodzie. Nie wystarczy „ułożyć metal w betonie” - trzeba mieć pewność, że wszystkie odcinki są połączone w sposób trwały i przewidywalny. W praktyce oznacza to staranne łączenia, kontrolę miejsc styku i sensowne wyprowadzenie do dalszej części instalacji.

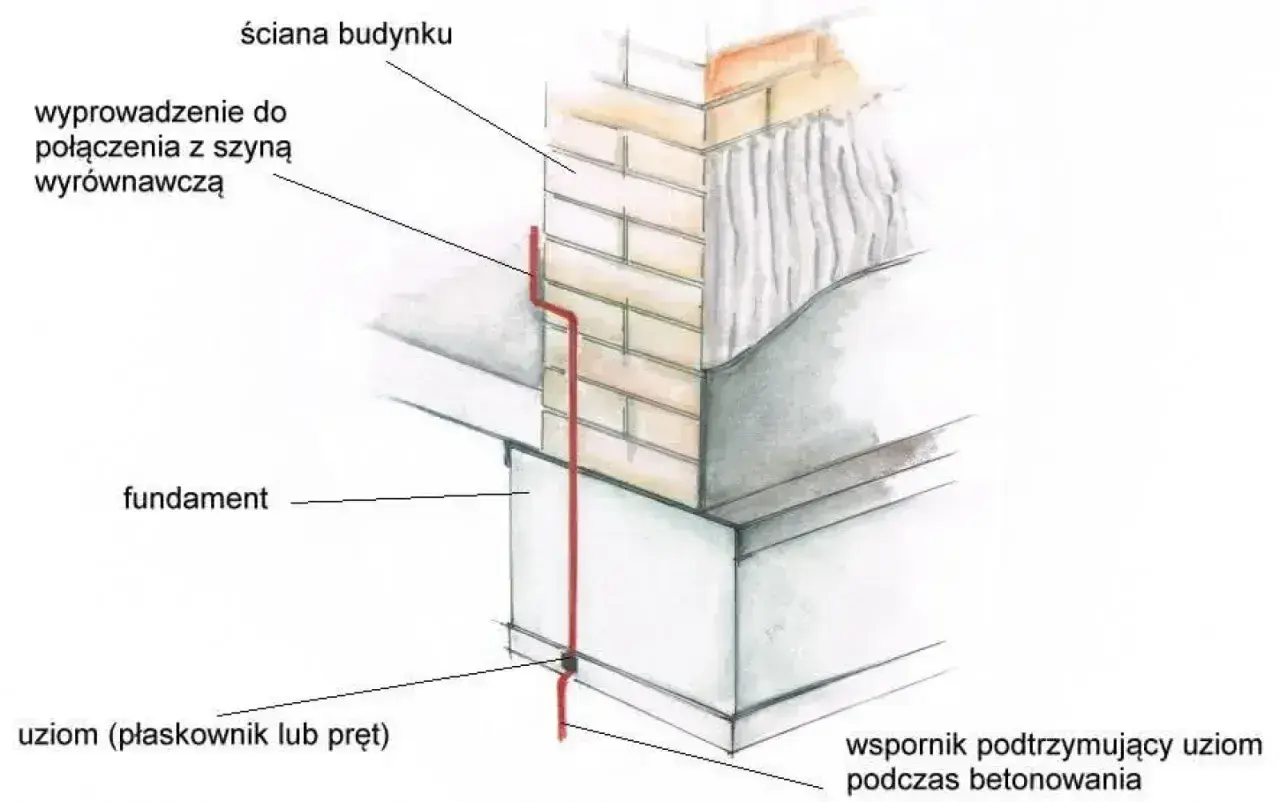

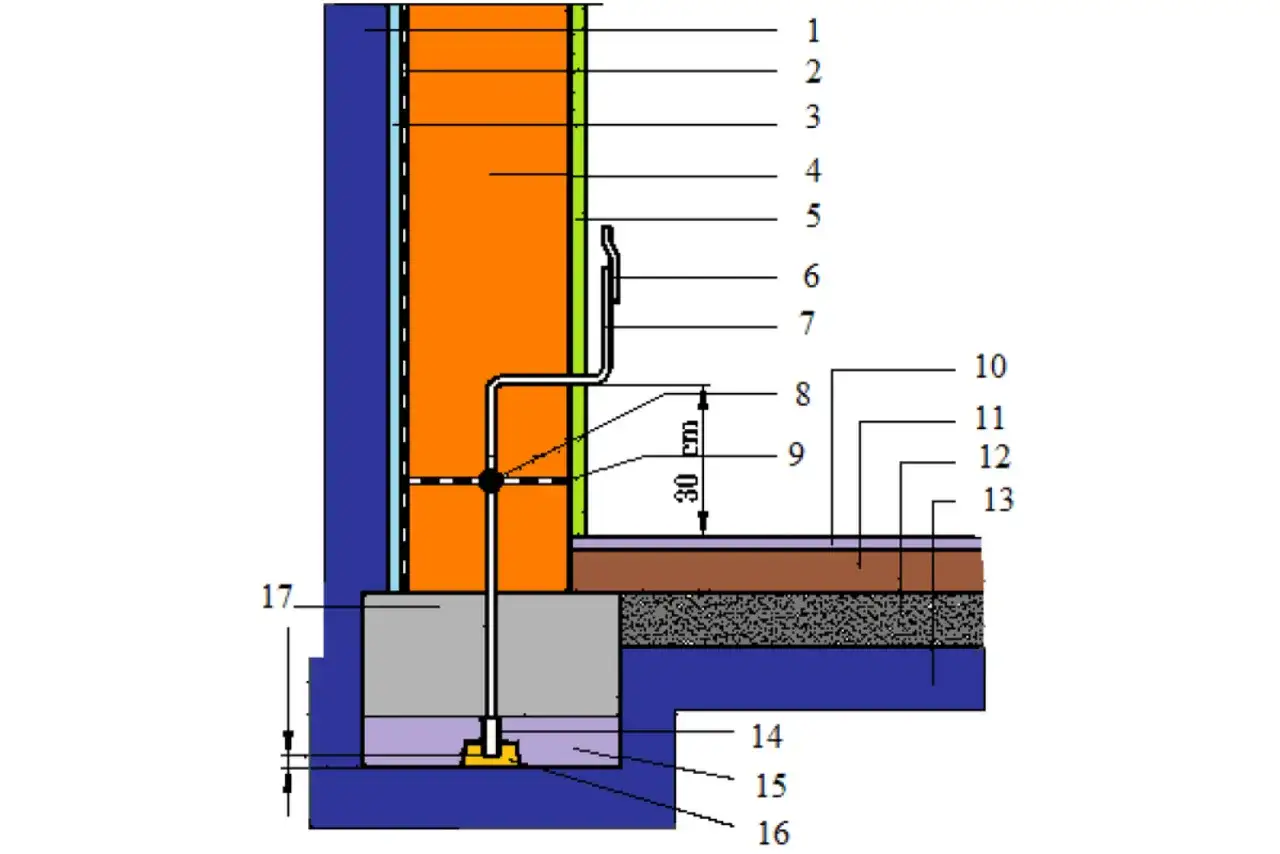

Przed zalaniem betonu zawsze sprawdzam, czy przewód wyprowadzający nie zostanie później zasypany, urwany albo ukryty w miejscu, do którego nikt już nie dotrze. To jeden z tych momentów, kiedy fotografia z budowy i krótki protokół oszczędzają później wielu nerwów. Jeśli fundament jest z płyty, logiczne jest prowadzenie układu w dolnej warstwie zbrojenia; jeśli są ławy, ważne staje się spięcie obrysu budynku w zamkniętą pętlę.
Po wykonaniu samej konstrukcji przechodzę do materiałów, bo to one decydują o trwałości całego układu na lata, a nie tylko o tym, że „coś zostało położone”.
Jakie materiały i rozwiązania sprawdzają się najlepiej
Wybór materiału nie powinien wynikać z tego, co akurat zostało na placu budowy. Liczy się odporność na korozję, zgodność z projektem oraz to, jak dana stal zachowa się w betonie i w gruncie przez cały okres użytkowania obiektu. W budynkach mieszkalnych często spotyka się stal ocynkowaną ogniowo, stal nierdzewną i stal pomiedziowaną, ale to nie jest kwestia gustu, tylko warunków pracy układu.
| Materiał lub rozwiązanie | Gdzie ma sens | Dlaczego je wybieram | Na co uważam |
|---|---|---|---|
| Stal ocynkowana ogniowo | Typowe budynki i standardowe warunki gruntowe | Daje dobry kompromis między trwałością a kosztem | Trzeba pilnować jakości połączeń i zgodności z projektem |
| Stal nierdzewna | Warunki wilgotne, bardziej agresywne środowisko, wysokie wymagania trwałości | Jest bezpieczniejsza tam, gdzie korozja może skrócić życie układu | Wyższy koszt i konieczność dopasowania całego systemu materiałowego |
| Stal pomiedziowana | Rozwiązania systemowe, gdy liczy się dobra przewodność i odporność powierzchniowa | Sprawdza się w wielu układach uziemiających | Nie mieszam jej przypadkowo z innymi metalami bez sprawdzenia ryzyka korozji galwanicznej |
| Zbrojenie fundamentu jako uziom naturalny | Gdy projekt przewiduje wykorzystanie konstrukcji żelbetowej | Jest logiczne konstrukcyjnie i często bardzo efektywne | Musi mieć pewne, sprawdzone połączenia elektryczne |
Właśnie przy zbrojeniu najczęściej pojawia się złudzenie, że sama stal już „załatwia sprawę”. Nie załatwia. Jeśli połączenia między elementami nie są pewne, cały układ traci sens, nawet gdy na pierwszy rzut oka wygląda dobrze. Dlatego przy wyborze materiału myślę nie tylko o przewodności, ale też o trwałości, montażu i możliwościach kontroli po wykonaniu robót.
Kiedy materiał i układ są już wybrane, zostaje najważniejsza rzecz z perspektywy jakości: błędy wykonawcze. To właśnie one psują najwięcej inwestycji.
Najczęstsze błędy, które psują cały efekt
- Brak ciągłości elektrycznej między odcinkami przewodnika lub zbrojenia.
- Wykonanie układu bez wyprowadzenia do GSU lub bez miejsca na późniejszy pomiar.
- Traktowanie drutu wiązałkowego jako pewnego połączenia elektrycznego.
- Zbyt późne zgłoszenie potrzeby uziemienia, kiedy fundament jest już prawie gotowy.
- Łączenie przypadkowych metali bez sprawdzenia wpływu korozji galwanicznej.
- Brak dokumentacji zdjęciowej i brak zapisu lokalizacji wyprowadzeń przed zalaniem.
Najbardziej kosztowny błąd widzę zwykle wtedy, gdy ktoś uznaje, że „skoro jest stal w betonie, to wszystko będzie działało”. To zbyt duże uproszczenie. Fundamentowy układ powinien być zaprojektowany, połączony i odebrany tak, jak każdy inny element instalacji elektrycznej. Gdy ten etap jest dopięty, pozostaje sprawdzenie wyników i dokumentów, czyli część, którą wielu inwestorów odkłada na później.
Jak sprawdzam skuteczność i co powinno trafić do dokumentacji
Tu rozdzielam dwie rzeczy, które często są mylone: ciągłość połączeń i rezystancję uziemienia. Pierwszą warto sprawdzić jeszcze przed zalaniem betonu, bo wtedy najłatwiej poprawić błąd. Drugą mierzy się po wykonaniu całej instalacji i połączeniu jej z resztą systemu ochronnego budynku. To nie jest ten sam test i nie daje tych samych informacji.
Na wynik pomiaru wpływa nie tylko sam układ, ale też wilgotność gruntu, pora roku i otoczenie budynku. Dlatego nie traktuję jednej liczby jako magicznego celu dla każdego obiektu. Ważniejsze jest to, czy pomiar potwierdza założenia projektu i czy system działa spójnie z ochroną odgromową oraz ochroną przeciwporażeniową.
Do dokumentacji powinny trafić przede wszystkim: szkic lub rysunek z lokalizacją przewodnika, zdjęcia przed zalaniem, opis materiału, sposób połączeń, miejsce wyprowadzenia do GSU oraz protokół pomiarowy. Jeśli budynek ma instalację odgromową, ten zestaw dokumentów ma jeszcze większą wartość, bo później ułatwia odbiór, modernizację i ewentualne naprawy.
Gdy pomiary pokazują, że układ jest słaby albo same warunki budowy nie pozwalają zrobić go tak, jak trzeba, wtedy rozważa się układy uzupełniające. I właśnie to jest ostatni praktyczny temat, który warto omówić.
Kiedy dołożyć uziom otokowy albo pionowy zamiast liczyć wyłącznie na fundament
Fundamentowy układ jest świetną bazą, ale nie zawsze wystarczy samodzielnie. Jeśli budynek już stoi, fundament jest odizolowany od gruntu, konstrukcja jest nietypowa albo pomiary nie dają oczekiwanego efektu, dokładam inne elektrody. Najczęściej są to uziom otokowy lub uziomy pionowe. Każde z tych rozwiązań ma swoje miejsce i nie warto ich mieszać z przypadku.
| Rozwiązanie | Kiedy je stosuję | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uziom fundamentowy | Nowy budynek, dostęp do zbrojenia i możliwość wykonania przed betonowaniem | Jest trwały, niewidoczny i bardzo dobrze integruje się z instalacją budynku | Trudny do poprawy po zakończeniu robót |
| Uziom otokowy | Gdy fundamentu nie da się wykorzystać albo trzeba wzmocnić system | Łatwo go uzupełnić wokół istniejącego obiektu | Wymaga miejsca i prac ziemnych |
| Uziomy pionowe | Gdy warunki gruntowe są słabe przy powierzchni i lepsze głębiej | Mogą poprawić parametry bez rozległych wykopów | Ich skuteczność mocno zależy od gruntu |
W praktyce najlepszy układ to często nie jeden element, tylko sensownie połączony zestaw. Fundament daje stabilną bazę, a otok lub elektrody pionowe pomagają wtedy, gdy geologia, projekt albo pomiary nie pozwalają zatrzymać się na jednym rozwiązaniu. Dlatego przed zalaniem fundamentu zawsze sprawdzam jeszcze kilka rzeczy, żeby później nie wracać do tematu z młotem i wiertnicą.
Co sprawdzam przed zalaniem fundamentu, żeby nie poprawiać uziemienia po fakcie
Przed betonowaniem robię prostą, ale bardzo konkretną kontrolę: czy przebieg przewodnika zgadza się z projektem, czy połączenia są pewne, czy wyprowadzenie do GSU jest dostępne, czy miejsce na złącze kontrolne nie zniknie pod warstwą izolacji i czy każdy wykonawca na budowie wie, czego nie wolno ruszać. To drobiazgi, ale właśnie one decydują o tym, czy układ będzie działał przez lata, czy tylko będzie wyglądał poprawnie na zdjęciu z budowy.
Jeśli miałbym zostawić jedną praktyczną radę, brzmiałaby tak: uziemienie w fundamencie trzeba traktować jak element konstrukcji, a nie jak dodatek do elektryki. Kiedy jest zaplanowane razem z budynkiem, działa cicho i skutecznie. Kiedy próbuje się je dorobić na końcu, zwykle robi się z tego kompromis, który kosztuje więcej niż powinien.
