Zbrojenie nadproża 3m: Projekt, materiały i błędy poradnik

Wykonanie nadproża o rozpiętości 3 metrów to zadanie wymagające precyzji i ścisłego przestrzegania zasad projektowania konstrukcji. W tym artykule przedstawię kluczowe aspekty techniczne, które zagwarantują bezpieczeństwo i trwałość tej ważnej części konstrukcji budowlanej, koncentrując się na prawidłowym zbrojeniu i doborze materiałów. Zrozumienie tych zasad jest niezbędne dla każdego, kto chce uniknąć kosztownych błędów i zapewnić solidność swojego domu.

Zbrojenie nadproża 3m: Dlaczego projekt konstrukcyjny jest absolutną podstawą?

Budowa nadproża o rozpiętości 3 metrów bez indywidualnego projektu konstrukcyjnego to poważny błąd budowlany. Taka konstrukcja przenosi znaczące obciążenia z wyższych kondygnacji i dachu, a jej niewłaściwe zaprojektowanie lub wykonanie może prowadzić do nadmiernych ugięć i pęknięć, a w skrajnych przypadkach nawet do katastrofy budowlanej. Projekt jest gwarancją bezpieczeństwa i musi być traktowany jako dokument bezwzględnie obowiązujący na budowie.

Co musi zawierać projekt? Kluczowe informacje od konstruktora

Indywidualny projekt konstrukcyjny dla nadproża o rozpiętości 3 metrów musi zawierać precyzyjne wytyczne dotyczące:

• Średnicy i liczby prętów głównych (nośnych) określających jego nośność.
• Średnicy i rozstawu strzemion zapewniających stabilność i prawidłowe przenoszenie sił ścinających.
• Wymaganej klasy betonu gwarantującej odpowiednią wytrzymałość na ściskanie.
• Długości oparcia na murze kluczowej dla prawidłowego zakotwienia i przeniesienia obciążeń.
• Grubości otuliny betonowej chroniącej zbrojenie przed korozją i ogniem.

Kiedy można zastosować rozwiązanie systemowe, a kiedy niezbędny jest projekt indywidualny?

Dla nadproża o rozpiętości 3 metrów, ze względu na jego znaczną długość i potencjalne obciążenia, bezwzględnie wymaga indywidualnego projektu konstrukcyjnego. Uniwersalne schematy zbrojenia lub gotowe rozwiązania systemowe, które mogą być stosowane dla krótszych otworów (np. do 1,5 metra), nie są odpowiednie dla tej skali i mogą stanowić poważne ryzyko konstrukcyjne. Zawsze należy polegać na projekcie wykonanym przez wykwalifikowanego inżyniera konstruktora.

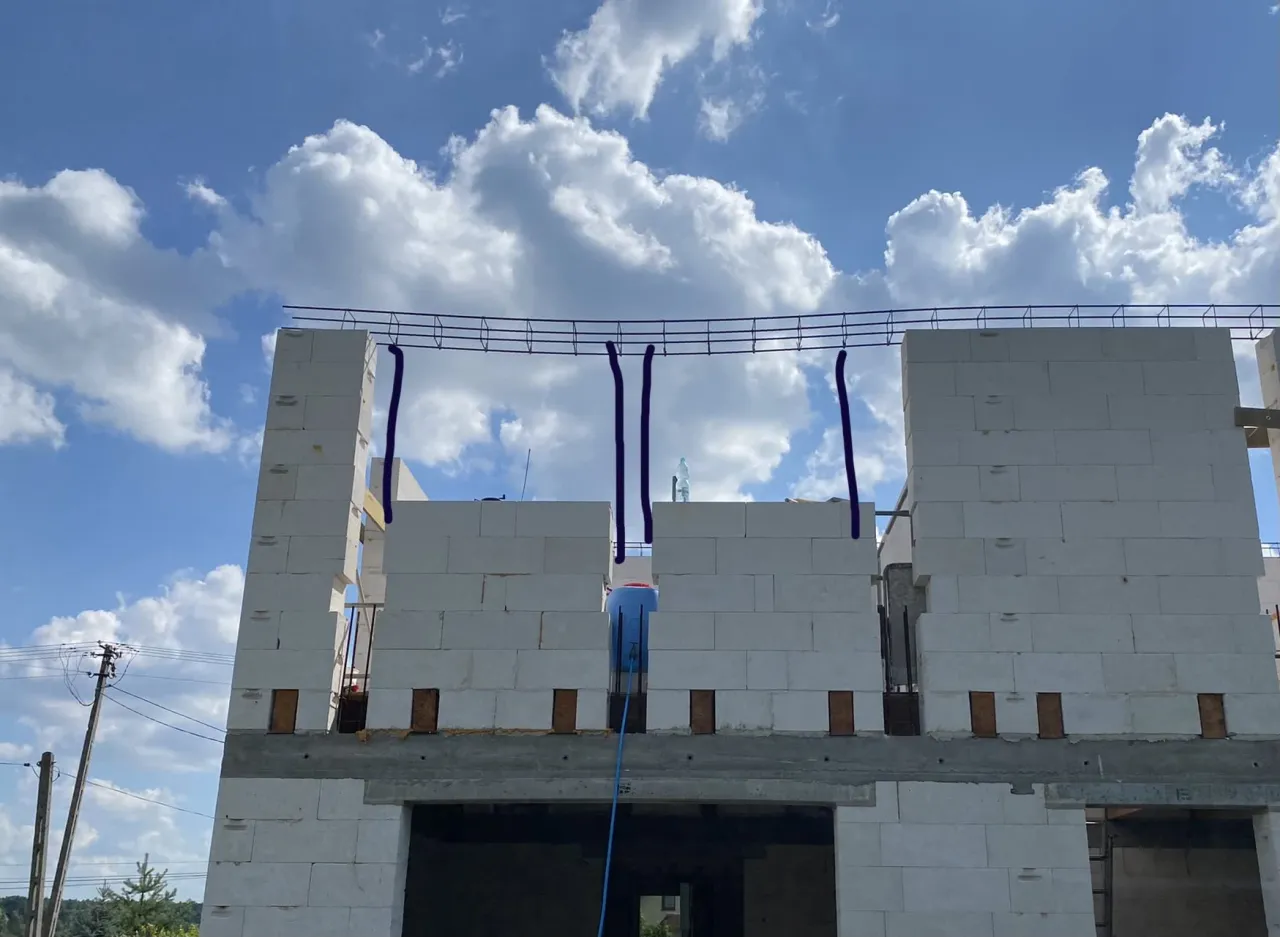

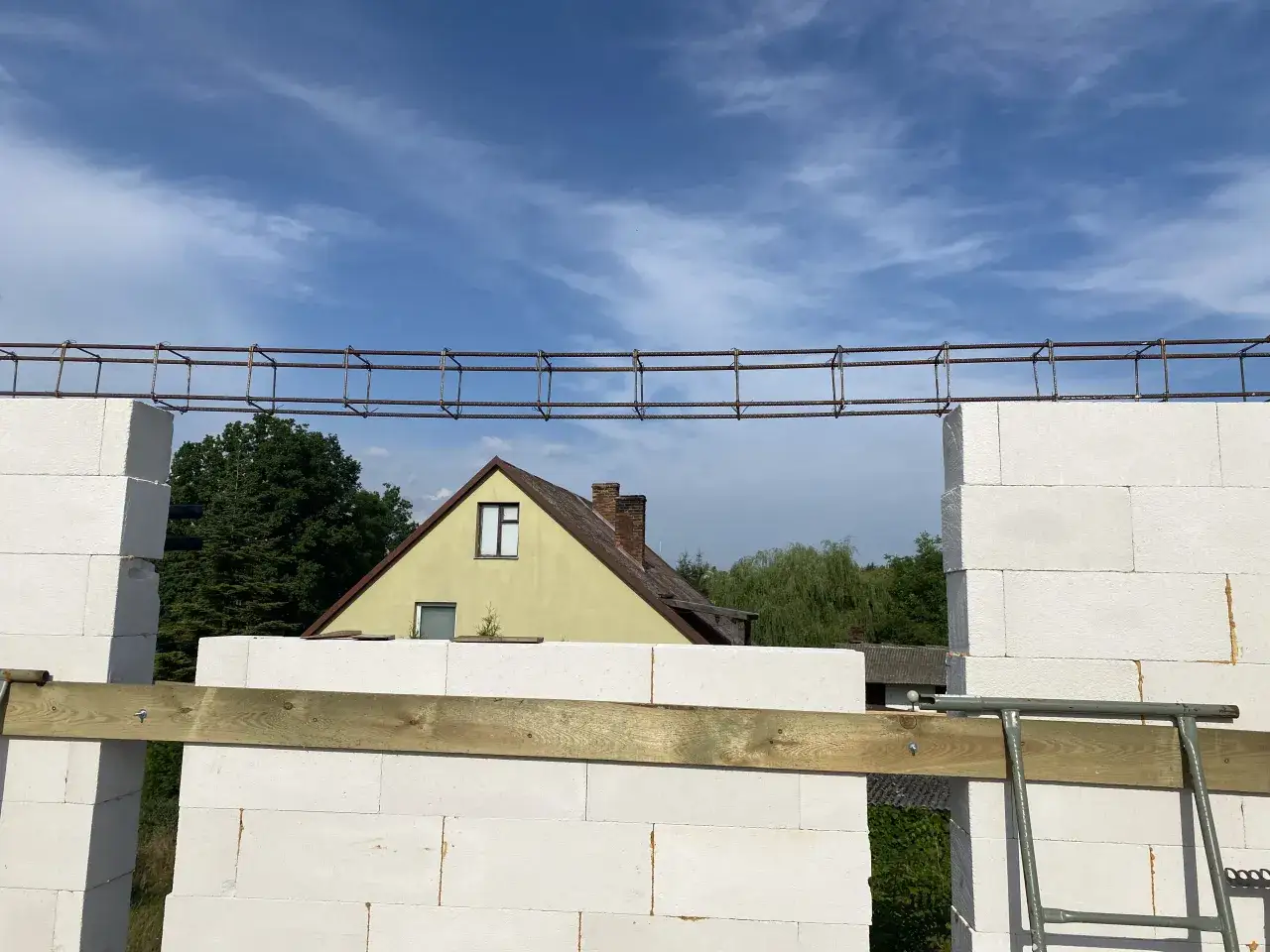

Anatomia zbrojenia wylewanego: Z czego składa się szkielet nadproża 3m?

Szkielet zbrojeniowy nadproża wylewanego o rozpiętości 3 metrów składa się z dwóch podstawowych elementów: prętów głównych (nośnych) i strzemion. Pręty główne przenoszą główne obciążenia zginające. Najczęściej stosuje się do ich wykonania stal żebrowaną klasy A-IIIN (np. B500). Dla tak dużej rozpiętości, typowe średnice prętów głównych wahają się od fi 12 mm do fi 16 mm, a nawet fi 20 mm, w zależności od przewidywanych obciążeń. Zazwyczaj układa się 4 pręty główne dwa na dole i dwa na górze, co jest standardowym rozwiązaniem zapewniającym odpowiednią wytrzymałość na zginanie. Należy jednak podkreślić, że dokładne parametry, w tym średnice i liczbę prętów, zawsze należy weryfikować z indywidualnym projektem konstrukcyjnym.

Rola strzemion: Jak ich średnica i rozstaw gwarantują stabilność konstrukcji?

Strzemiona w zbrojeniu nadproża pełnią kluczową rolę stabilizującą. Wykonuje się je zazwyczaj z prętów gładkich lub żebrowanych o mniejszej średnicy, najczęściej fi 6 mm lub fi 8 mm. Ich zadaniem jest nie tylko utrzymanie prętów głównych we właściwej pozycji podczas betonowania, ale przede wszystkim zapewnienie odpowiedniej wytrzymałości na siły ścinające, które są znaczące w strefach podparcia. Rozstaw strzemion jest ściśle określony w projekcie i zazwyczaj jest mniejszy w pobliżu podpór, gdzie siły ścinające są największe.

Otulina betonowa: Dlaczego 2,5 cm betonu chroni stal przed katastrofą?

Otulina betonowa to warstwa betonu otaczająca pręty zbrojeniowe. W przypadku nadproży, jej minimalna grubość wynosi zazwyczaj 2,5 cm. Pełni ona dwie kluczowe funkcje: chroni stal przed korozją, izolując ją od wilgoci i agresywnych czynników środowiskowych, oraz zwiększa jej odporność ogniową. Prawidłowe zachowanie otuliny jest niezbędne dla długowieczności i bezpieczeństwa konstrukcji, dlatego podczas montażu zbrojenia stosuje się specjalne podkładki dystansujące.

Minimalne oparcie na murze: Ile wynosi bezpieczna długość zakotwienia?

Bezpieczne i stabilne funkcjonowanie nadproża o rozpiętości 3 metrów zależy w dużej mierze od jego prawidłowego zakotwienia w murze. Minimalna głębokość oparcia nadproża na ścianie nośnej powinna wynosić od 25 cm do 30 cm z każdej strony. Jest to kluczowe, ponieważ zbyt krótkie oparcie grozi pękaniem muru w strefie podporowej, co może prowadzić do deformacji lub uszkodzenia całej konstrukcji. Pręty główne muszą być odpowiednio dłuższe niż sama rozpiętość otworu, aby zapewnić ich zakotwienie w wieńcu lub właśnie w murze na wymaganą głębokość, co gwarantuje ciągłość przenoszenia obciążeń.

Zbrojenie nadproża krok po kroku: Od szalunku po pielęgnację betonu

Proces wykonania nadproża wylewanego rozpoczyna się od starannego przygotowania szalunku. Musi on być wykonany z odpowiednio wytrzymałych materiałów, precyzyjnie wymierzony i stabilnie podparty, aby wytrzymać ciężar świeżej mieszanki betonowej i zapewnić właściwy kształt nadproża. Kluczowe jest również dokładne wypoziomowanie szalunku, ponieważ jego krzywizna przeniesie się na gotową konstrukcję. Prawidłowo wykonany szalunek jest fundamentem dla całego dalszego procesu.

Montaż i wiązanie szkieletu zbrojeniowego: Praktyczne wskazówki dla wykonawców

1. Przygotowanie prętów: Pręty zbrojeniowe należy przyciąć na odpowiednią długość zgodnie z projektem, uwzględniając zakładki i długość oparcia.
2. Ułożenie prętów głównych: Na dnie szalunku układa się dolną warstwę prętów głównych, zachowując wymagane odstępy od ścianek szalunku (otulinę).
3. Montaż strzemion: Strzemiona rozmieszcza się w równych odstępach wzdłuż prętów głównych, zazwyczaj co 10-15 cm w strefach największych naprężeń ścinających (blisko podpór) i co 20-25 cm w środkowej części nadproża.
4. Ułożenie górnej warstwy prętów: Na strzemionach układa się górną warstwę prętów głównych, również zachowując odpowiednią otulinę.
5. Wiązanie zbrojenia: Wszystkie pręty i strzemiona należy starannie związać ze sobą za pomocą drutu wiązałkowego, tworząc zwarty i stabilny szkielet.
6. Kontrola otuliny: Upewnij się, że między prętami a szalunkiem znajdują się odpowiednie dystanse (podkładki), zapewniające wymaganą otulinę betonową.
7. Zakotwienie prętów: Sprawdź, czy pręty główne są odpowiednio zakotwione w wieńcu lub murze na wymaganą długość oparcia.

Dobór i wylewanie betonu: Jaka klasa mieszanki jest wymagana i jak unikać "raków"?

Do wykonania nadproża o rozpiętości 3 metrów należy użyć betonu o odpowiedniej klasie wytrzymałości. Wymagana jest klasa minimum C20/25 (dawniej B25). Użycie betonu niższej klasy może znacząco obniżyć nośność nadproża i prowadzić do niebezpiecznych deformacji. Podczas wylewania mieszanki betonowej kluczowe jest jej prawidłowe zagęszczenie za pomocą wibratora. Zapobiega to powstawaniu pustek powietrznych, tzw. "raków", które osłabiają wytrzymałość betonu i mogą prowadzić do korozji zbrojenia w miejscach, gdzie otulina jest zbyt cienka.

Czas to pieniądz, ale pośpiech to wróg: Jak długo pielęgnować i podpierać świeże nadproże?

Po wykonaniu betonowania nadproża, nie można go od razu obciążać ani usuwać podpór montażowych. Beton musi osiągnąć odpowiednią wytrzymałość, co trwa zazwyczaj od 7 do 28 dni, w zależności od warunków atmosferycznych i rodzaju zastosowanego cementu. W tym czasie należy zapewnić mu odpowiednie warunki pielęgnacji utrzymywać wilgotność (np. przez polewanie wodą lub przykrycie folią) i chronić przed zbyt szybkim wysychaniem, co zapobiega powstawaniu rys skurczowych. Zbyt wczesne rozszalowanie lub obciążenie konstrukcji może prowadzić do jej trwałego uszkodzenia.

A może gotowe rozwiązanie? Alternatywy dla nadproża wylewanego przy 3 metrach

Przy rozpiętości 3 metrów, oprócz tradycyjnego nadproża wylewanego na budowie, istnieją również alternatywne rozwiązania, które mogą przyspieszyć prace budowlane i zapewnić wysoką jakość. Jedną z nich są nadproża prefabrykowane, na przykład popularne belki strunobetonowe (SBN). Ich główne zalety to szybkość montażu, duża nośność i powtarzalność wykonania, co przekłada się na mniejsze ryzyko błędów wykonawczych. Mogą być jednak droższe od rozwiązania wylewanego i mniej elastyczne w przypadku nietypowych obciążeń lub konieczności dostosowania do specyficznych warunków architektonicznych.

Belki stalowe (dwuteowniki): Analiza sytuacji, w których stal jest niezastąpiona

W przypadku bardzo dużych rozpiętości lub specyficznych, wysokich obciążeń, często stosuje się belki stalowe, takie jak dwuteowniki lub ceowniki. Stalowe nadproża charakteryzują się bardzo wysoką wytrzymałością i sztywnością, co pozwala na pokonywanie nawet bardzo dużych otworów bez konieczności stosowania dodatkowych podpór pośrednich. Ich główną wadą jest konieczność zastosowania odpowiednich zabezpieczeń antykorozyjnych, a także izolacji termicznej, aby uniknąć powstawania mostków cieplnych, które mogłyby prowadzić do strat energii i kondensacji pary wodnej. Montaż elementów stalowych wymaga również specjalistycznego sprzętu i wiedzy.

Porównanie kosztów i czasu: Zbrojenie na budowie vs. prefabrykaty

Najgroźniejsze błędy przy zbrojeniu nadproża 3m: Czego musisz unikać?

Jednym z najpoważniejszych błędów jest samowolna zmiana parametrów zbrojenia, takich jak średnica czy liczba prętów, bez konsultacji z konstruktorem. Nawet drobna modyfikacja może drastycznie wpłynąć na nośność i bezpieczeństwo konstrukcji. Każda zmiana musi być zatwierdzona na piśmie przez projektanta, który oceni jej wpływ na cały system konstrukcyjny. Poleganie na intuicji w tej kwestii jest niedopuszczalne.

Brak ciągłości zbrojenia: Błędy w łączeniu nadproża z wieńcem stropowym

Kolejnym krytycznym błędem jest niewłaściwe zakotwienie prętów głównych w wieńcu stropowym lub ich zbyt krótkie oparcie na murze. Nadproże musi być integralną częścią konstrukcji, a ciągłość zbrojenia zapewnia prawidłowe przenoszenie obciążeń z elementów wyższych na ściany. Brak odpowiedniego zakotwienia lub oparcia może prowadzić do powstania rys i pęknięć w strefach podporowych, osłabiając całą konstrukcję.

Niewłaściwe dystansowanie prętów: Czym grozi brak odpowiedniej otuliny?

Niewłaściwe rozmieszczenie prętów wewnątrz szalunku i brak zachowania wymaganej otuliny betonowej to błędy, które mają długofalowe konsekwencje. Stal pozbawiona odpowiedniej ochrony jest narażona na korozję, co prowadzi do jej osłabienia i zmniejszenia przekroju. W przypadku pożaru, cienka warstwa betonu nie zapewni wystarczającej ochrony, co może skutkować szybkim osłabieniem i zniszczeniem nadproża. Zawsze należy stosować dystanse, aby zapewnić stałą, wymaganą otulinę.

Zbyt wczesne obciążanie konstrukcji: Kiedy nadproże jest gotowe do przejęcia pełnego ciężaru?

Ryzyko związane ze zbyt wczesnym usuwaniem podpór montażowych (rozszalowania) jest bardzo wysokie. Młody beton, który nie osiągnął jeszcze swojej projektowej wytrzymałości, nie jest w stanie przenieść pełnego obciążenia. Może to spowodować nadmierne ugięcie, pęknięcia, a nawet częściowe lub całkowite zniszczenie nadproża. Należy bezwzględnie przestrzegać zaleceń projektanta dotyczących czasu dojrzewania betonu i pozostawienia podpór montażowych, który zazwyczaj wynosi od 7 do 28 dni.

Lista kontrolna dla bezpiecznego i trwałego nadproża 3m

1. Zgodność z projektem: Upewnij się, że wszystkie wymiary, średnice prętów, ich liczba i rozstaw są zgodne z projektem konstrukcyjnym.
2. Średnica i liczba prętów głównych: Sprawdź, czy zastosowano prawidłową liczbę i średnicę prętów nośnych (górnych i dolnych).
3. Rozstaw strzemion: Zweryfikuj, czy strzemiona są rozmieszczone zgodnie z projektem, szczególnie w strefach podporowych.
4. Głębokość oparcia: Upewnij się, że nadproże jest odpowiednio oparte na murze min. 25-30 cm z każdej strony.
5. Grubość otuliny: Sprawdź, czy zachowano wymaganą otulinę betonową (min. 2,5 cm) od wszystkich krawędzi i powierzchni.
6. Czystość szalunku i zbrojenia: Upewnij się, że szalunek jest czysty, szczelny, a zbrojenie wolne od rdzy i zanieczyszczeń.
7. Jakość betonu: Potwierdź użycie betonu o wymaganej klasie wytrzymałości (min. C20/25).
8. Zagęszczenie betonu: Upewnij się, że mieszanka betonowa została prawidłowo zagęszczona wibratorem.
9. Podpory montażowe: Sprawdź, czy podpory montażowe są stabilne i czy nie zostaną usunięte przedwcześnie.

Odbiór prac zbrojarskich: Na co zwrócić uwagę?

• Zgodność z projektem technicznym: Podstawą odbioru jest porównanie wykonanego zbrojenia z dokumentacją projektową.
• Poprawność ułożenia prętów głównych: Sprawdzenie liczby, średnicy i rozmieszczenia prętów nośnych (górnych i dolnych).
• Rozstaw i kształt strzemion: Weryfikacja, czy strzemiona są rozmieszczone zgodnie z projektem i czy mają prawidłowy kształt.
• Otulina betonowa: Kontrola zachowania wymaganej grubości otuliny za pomocą dystansów.
• Długość oparcia: Pomiar i weryfikacja głębokości osadzenia nadproża w murze.
• Jakość materiałów: W miarę możliwości, sprawdzenie atestów na zastosowaną stal i beton.
• Czystość i brak uszkodzeń: Upewnienie się, że zbrojenie jest wolne od rdzy, zabrudzeń, a szalunek jest szczelny i stabilny.
• Dokumentacja fotograficzna: Warto wykonać zdjęcia przed betonowaniem, dokumentujące prawidłowość wykonania zbrojenia.
