Podkładki pod zbrojenie: jak wybrać i uniknąć błędów?

Ten kompleksowy poradnik jest przeznaczony dla wykonawców budowlanych, inżynierów i osób budujących dom, którzy chcą zrozumieć kluczową rolę podkładek pod zbrojenie. Dowiesz się, dlaczego są one niezbędne dla trwałości konstrukcji żelbetowej, poznasz ich rodzaje i nauczysz się, jak prawidłowo dobrać je do konkretnego zastosowania, zapewniając bezpieczeństwo i długowieczność Twojej budowli.

Czym są podkładki pod zbrojenie i dlaczego nie można ich pominąć?

Podkładki pod zbrojenia, profesjonalnie nazywane dystansami zbrojeniowymi, są kluczowym elementem w konstrukcjach żelbetowych. Ich podstawowym zadaniem jest zapewnienie stałej, projektowanej odległości między zbrojeniem a deskowaniem lub podłożem, co gwarantuje uzyskanie odpowiedniej grubości otuliny betonowej. Prawidłowa otulina chroni stal zbrojeniową przed korozją i działaniem ognia, co bezpośrednio wpływa na trwałość i bezpieczeństwo całej konstrukcji. Z tego względu są one absolutnie niepomijalnym elementem każdej budowy wykorzystującej żelbet.

Kluczowa rola otuliny betonowej: niewidoczna ochrona konstrukcji

to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią elementu konstrukcyjnego a najbliższym prętem zbrojenia. Jej znaczenie jest nie do przecenienia. Przede wszystkim chroni stal zbrojeniową przed korozją. Wilgoć i agresywne substancje chemiczne zawarte w środowisku mogą przenikać przez beton, ale odpowiednia grubość otuliny stanowi skuteczną barierę. Dodatkowo, otulina betonowa odgrywa kluczową rolę w zapewnieniu odporności ogniowej konstrukcji. W przypadku pożaru beton izoluje stal, spowalniając proces jej nagrzewania i utraty wytrzymałości. Bez właściwej otuliny stal zbrojeniowa jest narażona na szybką degradację, co w konsekwencji prowadzi do osłabienia całej konstrukcji i skrócenia jej żywotności.

Konsekwencje błędów: co się stanie, gdy zbrojenie nie ma odpowiedniego dystansu?

• Korozja zbrojenia: Brak lub zbyt mała otulina prowadzi do szybkiego rdzewienia prętów stalowych, co osłabia ich przekrój i nośność.
• Osłabienie wytrzymałości konstrukcji: Zardzewiałe lub nieprawidłowo ułożone zbrojenie nie przenosi obciążeń zgodnie z założeniami projektowymi, co może prowadzić do nadmiernych ugięć, a nawet awarii.
• Pękanie betonu: Proces korozji stali powoduje powstawanie rdzy, która ma większą objętość niż sama stal. Prowadzi to do naprężeń w betonie i jego pękania, co ułatwia dalsze wnikanie wilgoci i agresywnych czynników.
• Obniżenie odporności ogniowej: Niewystarczająca otulina sprawia, że stal zbrojeniowa szybciej się nagrzewa podczas pożaru, tracąc swoją wytrzymałość i prowadząc do przedwczesnego zawalenia się konstrukcji.

Poznaj rodzaje podkładek zbrojeniowych: wybierz najlepsze dla Twojej budowy

Podział ze względu na materiał: plastik, beton czy stal?

Na rynku dostępnych jest wiele rodzajów podkładek dystansowych, które można podzielić przede wszystkim ze względu na materiał, z którego zostały wykonane. Każdy materiał ma swoje specyficzne właściwości, które determinują jego zastosowanie. Najpopularniejsze są podkładki z tworzyw sztucznych, cenione za uniwersalność i lekkość. Oferowane są również podkładki betonowe, które zapewniają maksymalną wytrzymałość i odporność, a także dystanse stalowe, niezastąpione w specyficznych sytuacjach, takich jak podpieranie górnego zbrojenia.

Podkładki z tworzywa (PVC, PP): uniwersalność i lekkość w praktyce

Podkładki z tworzyw sztucznych to obecnie najczęściej wybierane rozwiązanie na budowach. Wykonane zazwyczaj z polichlorku winylu (PVC) lub polipropylenu (PP), charakteryzują się szeregiem zalet. Są one lekkie, co ułatwia transport i montaż. Ponadto, są mrozoodporne, nienasiąkliwe i odporne na szeroki zakres temperatur, co zapewnia ich trwałość w zmiennych warunkach atmosferycznych. Dzięki łatwości formowania, podkładki plastikowe występują w niezliczonej ilości kształtów, co pozwala na ich precyzyjne dopasowanie do konkretnych potrzeb. Przykładowo, "gwiazdki" świetnie sprawdzają się w zbrojeniach pionowych, takich jak ściany czy słupy, a "baryłki" stanowią stabilne podparcie na twardym podłożu.

Podkładki betonowe: kiedy potrzebujesz maksymalnej wytrzymałości i ognioodporności?

Podkładki betonowe to rozwiązanie dla najbardziej wymagających zastosowań. Ich główną zaletą jest bardzo duża wytrzymałość na obciążenia, co czyni je idealnym wyborem do masywnych konstrukcji, takich jak mosty, ciężkie fundamenty czy grube stropy. Są one również w pełni mrozoodporne i ognioodporne, co dodatkowo podnosi bezpieczeństwo budowli. W niektórych przypadkach podkładki betonowe są dodatkowo wzmacniane włóknem szklanym, co jeszcze bardziej zwiększa ich wytrzymałość i trwałość.

Dystanse stalowe: niezastąpione wsparcie dla górnego zbrojenia

Dystanse stalowe, zazwyczaj wykonane z drutu stalowego, znajdują swoje specyficzne zastosowanie w konstrukcjach żelbetowych. Ich typowy kształt, często przypominający sinusoidę, sprawia, że są one niezastąpione do podpierania górnej siatki zbrojenia w płytach stropowych i fundamentowych. Zapewniają one stabilne uniesienie górnych prętów, zapobiegając ich opadaniu podczas betonowania i gwarantując prawidłowe rozmieszczenie zbrojenia w całej grubości elementu.

Kształt ma znaczenie: przewodnik po formach i zastosowaniach dystansów

Dystanse punktowe vs. liniowe: kiedy stosować listwy, a kiedy pojedyncze podkładki?

Podkładki dystansowe występują w różnych formach, a ich kształt jest ściśle powiązany z przeznaczeniem. Dystanse punktowe, takie jak popularne "gwiazdki", "baryłki" czy "kostki", służą do podparcia zbrojenia w konkretnych, wyznaczonych miejscach. Są one uniwersalne i stosuje się je zarówno w elementach pionowych, jak i poziomych, zapewniając precyzyjne ustalenie odległości zbrojenia od powierzchni.

Z kolei dystanse liniowe, najczęściej w postaci listew (np. typu "ZZ"), znajdują zastosowanie tam, gdzie potrzebne jest równomierne podparcie zbrojenia na dłuższych odcinkach. Są one szczególnie przydatne w zbrojeniu dolnym płyt i stropów, gdzie zapewniają jednolite podniesienie całej siatki zbrojeniowej, zapobiegając jej kontaktowi z podłożem lub deskowaniem.

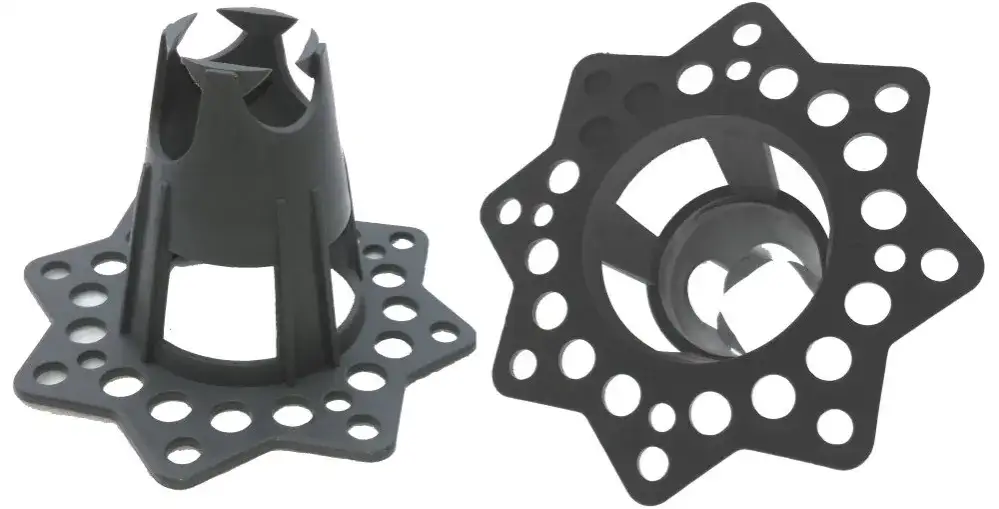

Podkładki typu "gwiazdka": idealne rozwiązanie do ścian i słupów

Podkładki typu "gwiazdka" to jedne z najbardziej rozpoznawalnych dystansów. Ich konstrukcja, przypominająca wieloramienną gwiazdę, sprawia, że są one idealnym rozwiązaniem do stosowania w zbrojeniach pionowych. Doskonale sprawdzają się w przypadku ścian żelbetowych, słupów oraz innych elementów pionowych, gdzie zapewniają stabilne i równomierne podparcie zbrojenia, utrzymując je w odpowiedniej odległości od deskowania.

Dystanse "baryłki" i "kości": stabilne podparcie na twardym podłożu

Podkładki typu "baryłki" oraz "kości" to kolejne przykłady dystansów punktowych, które zostały zaprojektowane z myślą o zapewnieniu stabilnego podparcia zbrojenia. Ich konstrukcja, często o cylindrycznym lub podłużnym kształcie, gwarantuje pewne osadzenie i minimalne ryzyko przemieszczenia, szczególnie na twardych i równych powierzchniach. Są one skutecznym rozwiązaniem tam, gdzie zbrojenie wymaga precyzyjnego podparcia w określonych punktach.

Specjalne zadania: podkładki do miękkiego podłoża (styropian, grunt)

W sytuacjach, gdy mamy do czynienia z miękkim podłożem, takim jak styropian, wełna mineralna czy nierówny grunt, standardowe podkładki mogą się w nie wbijać, tracąc swoją funkcję. W takich przypadkach stosuje się podkładki specjalne, często określane jako "grzybki". Charakteryzują się one poszerzoną podstawą, która rozkłada nacisk na większą powierzchnię, zapobiegając wbijaniu się dystansu w podłoże. Dzięki temu zapewniają stabilne podparcie zbrojenia i gwarantują prawidłową grubość otuliny nawet na trudnym podłożu.

Jak prawidłowo dobrać i rozmieścić podkładki pod zbrojenia? Kluczowe zasady

Dobór wysokości podkładki do wymaganej grubości otuliny w projekcie

Najważniejszym kryterium przy wyborze podkładki jest jej wysokość. Musi ona być bezwzględnie zgodna z grubością otuliny betonowej wymaganą w projekcie konstrukcyjnym. Typowy zakres grubości otuliny dla konstrukcji żelbetowych wynosi od 2 do 5 cm, w zależności od klasy ekspozycji środowiskowej i rodzaju elementu. Zbyt mała otulina, jak już wiemy, prowadzi do korozji i osłabienia konstrukcji, natomiast zbyt duża może być nieekonomiczna i wpływać na rozkład naprężeń. Zawsze należy kierować się wytycznymi projektanta.

Praktyczne wskazówki rozmieszczenia w płytach fundamentowych i stropach

Prawidłowe rozmieszczenie podkładek jest równie istotne, jak ich właściwy dobór. W przypadku płyt fundamentowych i stropowych, podkładki pod dolną siatkę zbrojenia powinny być rozmieszczone równomiernie. Zalecany rozstaw to zazwyczaj co 50-75 cm w obu kierunkach. Taka gęstość zapewnia stabilne podparcie całej powierzchni zbrojenia i zapobiega jego ugięciu się podczas betonowania. Warto pamiętać o rozmieszczeniu podkładek również w pobliżu krawędzi i narożników.

Jak gęsto układać dystanse w elementach pionowych, takich jak ściany?

Podobnie jak w przypadku elementów poziomych, kluczowe jest zachowanie odpowiedniego rozstawu dystansów w elementach pionowych, takich jak ściany żelbetowe. Zalecany rozstaw podkładek wynosi również zazwyczaj 50-75 cm, zarówno w pionie, jak i w poziomie. Takie rozmieszczenie gwarantuje, że zbrojenie będzie stabilnie utrzymane w odpowiedniej odległości od deskowania na całej wysokości ściany, co jest niezbędne do prawidłowego wykonania otuliny betonowej.

Najczęstsze błędy wykonawcze, których musisz unikać

Zastępowanie podkładek systemowych improwizacją: dlaczego to zły pomysł?

Jednym z najpoważniejszych błędów wykonawczych jest zastępowanie systemowych podkładek dystansowych improwizowanymi rozwiązaniami, takimi jak kawałki cegieł, kamienie czy inne przypadkowe przedmioty. Takie działanie jest skrajnie nieprofesjonalne i niesie ze sobą ogromne ryzyko. Improwizowane "podkładki" nie zapewniają stabilności, mogą się przemieszczać, kruszyć lub pękać, prowadząc do nierównomiernego rozłożenia zbrojenia i utraty wymaganej otuliny. W dłuższej perspektywie może to skutkować poważnymi wadami konstrukcyjnymi.

Niewłaściwy dobór podkładki do rodzaju podłoża i jego konsekwencje

Kolejnym częstym błędem jest niewłaściwy dobór podkładki do rodzaju podłoża. Na przykład, stosowanie standardowych, małych podkładek na miękkim podłożu, takim jak styropian czy grunt, może prowadzić do ich zapadania się. W efekcie zbrojenie opiera się bezpośrednio na podłożu, a otulina betonowa jest zbyt cienka lub wręcz zerowa w tych miejscach. Konsekwencje są takie same, jak w przypadku braku podkładek ryzyko korozji i osłabienia konstrukcji.

Zbyt rzadkie rozmieszczenie dystansów: ryzyko ugięcia i przemieszczenia zbrojenia

Zbyt rzadkie rozmieszczenie podkładek dystansowych to kolejny błąd, który może mieć poważne konsekwencje. Gdy podkładek jest za mało, zbrojenie, zwłaszcza w elementach poziomych, może ulec znacznemu ugięciu pod własnym ciężarem lub pod wpływem ciężaru wylewanego betonu. Może dojść do przemieszczenia się prętów zbrojeniowych, co prowadzi do niezachowania projektowanej otuliny i zaburzenia rozkładu naprężeń w konstrukcji. Jest to prosta droga do obniżenia jej nośności i trwałości.
