Klucz do bezpiecznych konstrukcji jak prawidłowo czytać i tworzyć rysunki zbrojenia schodów żelbetowych
- Rysunek techniczny zbrojenia schodów jest fundamentem bezpieczeństwa, precyzji wykonania i zgodności z normami budowlanymi.
- Kluczowe elementy rysunku to przekroje (podłużne, poprzeczne), rzuty, tabela stali, wymiarowanie oraz dokładne oznaczenia prętów i otuliny.
- Zbrojenie główne (nośne) lokalizuje się w strefach rozciąganych, a zbrojenie rozdzielcze prostopadle do niego, zapobiegając skurczowi betonu.
- Prawidłowe zakotwienie prętów w elementach konstrukcyjnych i zachowanie odpowiedniej otuliny (2-3 cm) są kluczowe dla trwałości i ochrony zbrojenia.
- Schody płytowe, zabiegowe i dwubiegowe wymagają specyficznego podejścia do rozmieszczenia i gięcia zbrojenia, co musi być precyzyjnie odzwierciedlone na rysunkach.
Rysunek techniczny: fundament bezpiecznych schodów
Rola projektu w prewencji katastrof budowlanych
Jako inżynier z wieloletnim doświadczeniem, wielokrotnie widziałem, jak kluczowe znaczenie ma precyzyjny rysunek techniczny zbrojenia schodów. To nie tylko zestaw linii i cyfr; to fundament bezpieczeństwa całej konstrukcji. Odpowiednio wykonany projekt zapewnia, że schody będą nie tylko estetyczne, ale przede wszystkim nośne i trwałe przez lata. Minimalizuje ryzyko powstawania nieestetycznych pęknięć, niebezpiecznych odkształceń, a nawet katastrofalnych awarii. Rysunki te precyzyjnie definiują każdy aspekt zbrojenia: od rodzaju użytej stali, przez średnice i rozstaw poszczególnych prętów, aż po skomplikowane detale ich zakotwienia w elementach konstrukcyjnych. Bez tego dokumentu praca na budowie staje się improwizacją, która może mieć tragiczne skutki.
Co grozi za wykonanie zbrojenia "na oko"? Koszty błędów
Wykonanie zbrojenia "na oko", bez ścisłego przestrzegania projektu, to prosta droga do problemów. Konsekwencje mogą być bardzo poważne od zagrożenia bezpieczeństwa użytkowników, przez konieczność kosztownych napraw, aż po ryzyko całkowitej awarii konstrukcji. Pęknięcia betonu, nieprawidłowe ugięcia, a nawet zawalenie się schodów to realne scenariusze, gdy ignoruje się zasady sztuki budowlanej i wymagania norm. Ponadto, takie działania prowadzą do niezgodności z przepisami budowlanymi, co może skutkować problemami z odbiorem technicznym budynku i nakładaniem kar. Koszty błędów wynikających z braku precyzji są zazwyczaj nieporównywalnie wyższe niż te związane z prawidłowym wykonaniem projektu od początku.
Zrozumienie rysunku: Gwarancja zgodności z normami i sztuką budowlaną
Dogłębne zrozumienie rysunku technicznego zbrojenia schodów to coś więcej niż tylko umiejętność czytania schematów. To gwarancja zgodności z polskimi normami budowlanymi, takimi jak te dotyczące klasy stali zbrojeniowej (np. A-IIIN, która jest standardem w Polsce) czy klasy betonu (najczęściej C20/25). To także świadectwo przestrzegania zasad sztuki budowlanej, które kształtowały się przez dziesięciolecia. Tylko poprzez precyzyjne odwzorowanie projektu w rzeczywistości możemy zapewnić długotrwałą i bezpieczną eksploatację schodów, unikając problemów technicznych w przyszłości.
Anatomia rysunku zbrojenia: czytaj schematy jak profesjonalista

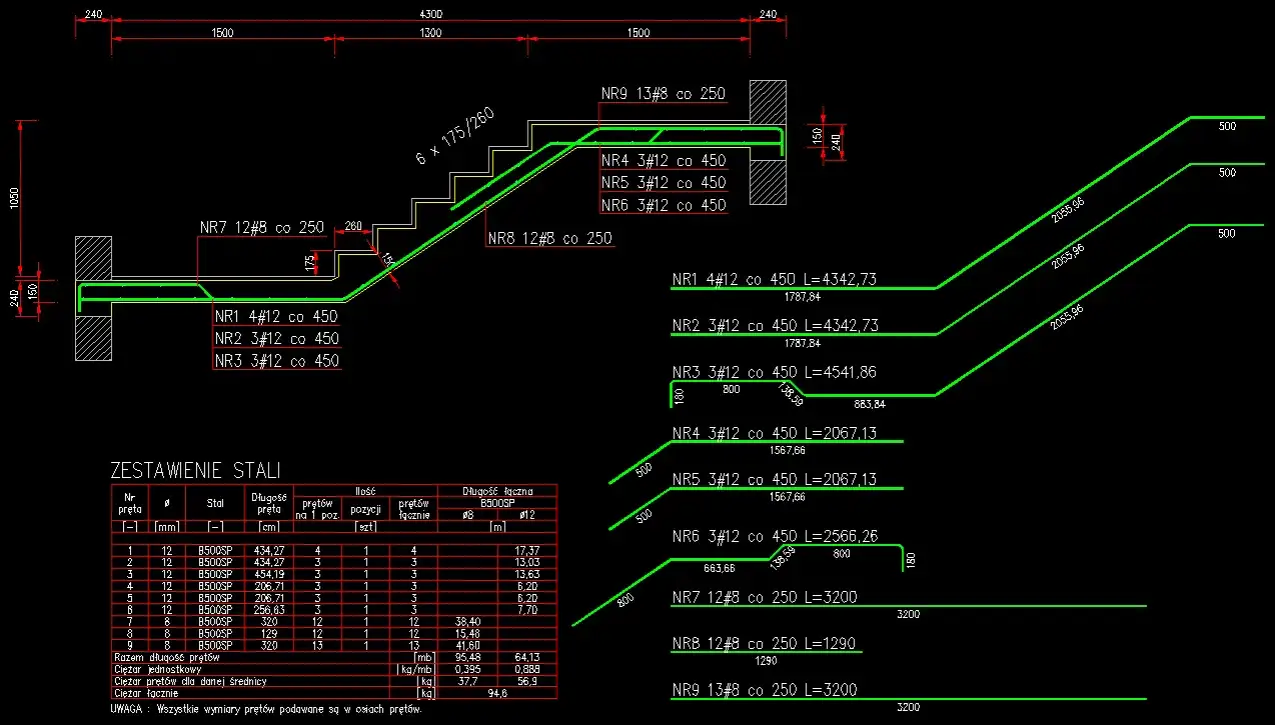

Kluczowe elementy każdego projektu: Przekroje, rzuty i tabela stali
Aby prawidłowo wykonać zbrojenie schodów, musimy najpierw nauczyć się "czytać" rysunek techniczny jak otwartą księgę. Każdy projekt wykonawczy zbrojenia schodów żelbetowych składa się z kilku kluczowych elementów, które wzajemnie się uzupełniają:- Przekrój podłużny: Jest to widok schodów wzdłuż ich biegu, który w przejrzysty sposób pokazuje rozmieszczenie głównych prętów nośnych. Pozwala ocenić ich długość, kształt i sposób ułożenia.
- Przekroje poprzeczne: Te widoki pokazują schody "od boku", w poprzek biegu. Są niezbędne do zrozumienia, jak rozmieszczone jest zbrojenie rozdzielcze, które stabilizuje pręty główne i zapobiega skurczowi betonu.
- Widoki z góry (rzuty): Szczególnie ważne w przypadku spoczników, pokazują siatkę zbrojenia ułożoną na ich powierzchni, uwzględniając połączenia z biegami.
- Tabela stali zbrojeniowej: To swoista "lista zakupów" dla wykonawcy. Zawiera szczegółowe zestawienie wszystkich prętów użytych w konstrukcji ich średnicę, długość, kształt (często z kodem gięcia) oraz całkowitą liczbę sztuk. Jest to niezwykle ważne narzędzie do kontroli i zamówienia odpowiedniej ilości materiału.
Te elementy, połączone ze sobą, tworzą kompletny obraz tego, jak zbrojenie powinno wyglądać w rzeczywistości.
Dekodowanie symboli: Oznaczenia prętów, średnic i rozstawu
Każdy rysunek techniczny jest pełen symboli i oznaczeń, które dla niewprawnego oka mogą wydawać się niezrozumiałe. Kluczowe jest opanowanie podstawowego "języka" rysunku. Oznaczenia prętów zbrojeniowych zazwyczaj wskazują na ich średnicę, na przykład Ø10 dla pręta o średnicy 10 mm, czy Ø12 dla pręta 12 mm. Te grubsze pręty to zazwyczaj zbrojenie główne, nośne. Z kolei zbrojenie rozdzielcze, pełniące funkcję stabilizującą, często wykonuje się z cieńszych prętów, oznaczanych jako Ø6 lub Ø8. Oprócz średnicy, na rysunku znajdziemy informacje o rozstawie prętów, np. "pręty Ø10 co 15 cm", co oznacza, że pręty o średnicy 10 mm powinny być układane w odstępach co 15 centymetrów. W Polsce standardem jest stosowanie stali zbrojeniowej klasy A-IIIN, znanej również jako B500SP, która charakteryzuje się dobrą urabialnością i wysoką wytrzymałością.Skala i wymiarowanie dlaczego każdy milimetr ma znaczenie?
Skala rysunku technicznego, choć może wydawać się oczywista, jest absolutnie fundamentalna dla poprawnego wykonania zbrojenia. Każdy milimetr na papierze odpowiada określonemu wymiarowi w rzeczywistości, i odwrotnie. Precyzyjne wymiarowanie na rysunku odległości między prętami, ich długości, wymiary zakotwienia jest kluczowe. Nawet niewielkie odchylenia mogą mieć znaczący wpływ na rozkład naprężeń w konstrukcji, jej stabilność i ostateczną nośność. Dlatego tak ważne jest, aby wykonawca dokładnie weryfikował wszystkie wymiary podane na rysunku i stosował je bez kompromisów.
Co to jest otulina i dlaczego jej grubość jest krytyczna?
Otulina betonowa to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią pręta zbrojeniowego a zewnętrzną powierzchnią elementu żelbetowego. Jej główną rolą jest ochrona zbrojenia przed korozją, która mogłaby doprowadzić do jego osłabienia i degradacji konstrukcji. Otulina chroni również pręty przed działaniem wysokiej temperatury w przypadku pożaru. Typowe wartości grubości otuliny dla schodów żelbetowych w warunkach normalnej ekspozycji to zazwyczaj 2,0 do 3,0 cm. Dokładna wartość jest zawsze określona w projekcie i zależy od klasy ekspozycji, czyli warunków, w jakich element będzie pracował. Zachowanie tej grubości jest krytyczne dla trwałości i bezpieczeństwa schodów.
Zbrojenie schodów płytowych: krok po kroku według schematu

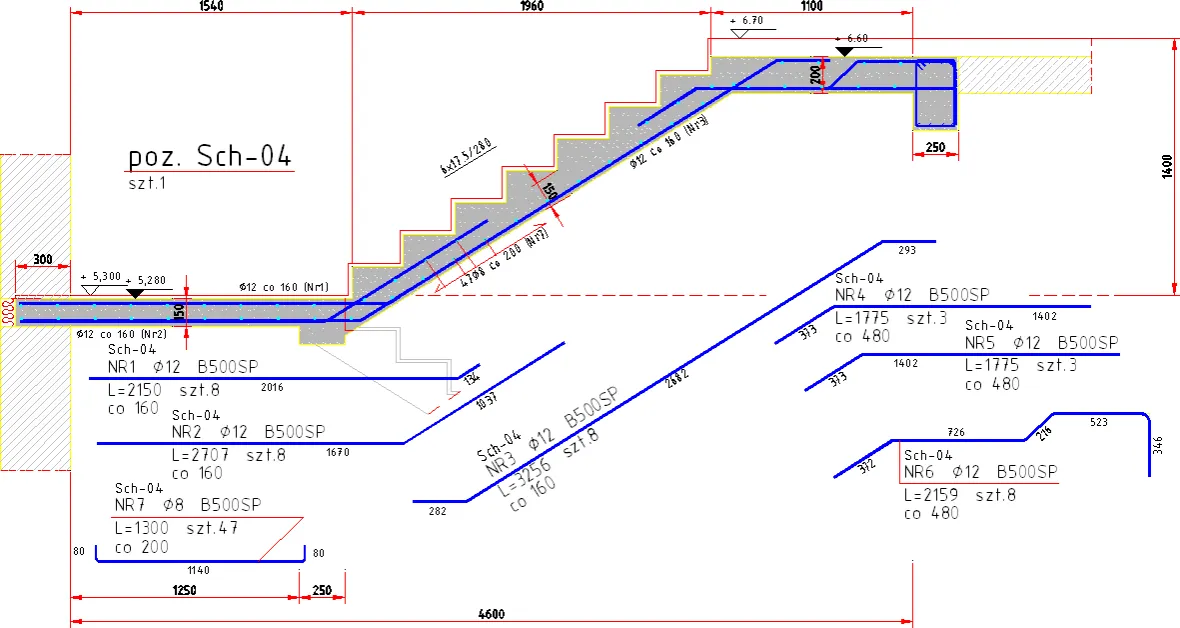

Analiza typowego rysunku dla schodów jednobiegowych
Schody płytowe, zwłaszcza te jednobiegowe, są konstrukcją stosunkowo prostą, ale ich prawidłowe zbrojenie wymaga zrozumienia podstawowych zasad. Typowy rysunek dla tego typu schodów pokazuje, że zbrojenie główne, czyli nośne, umieszczane jest na dole płyty biegowej oraz na spodzie płyty spocznikowej. Dlaczego? Ponieważ w tych miejscach działają największe siły rozciągające, które beton sam w sobie słabo przenosi. Pręty zbrojeniowe przejmują te obciążenia, zapewniając integralność i wytrzymałość całej konstrukcji.
Jak prawidłowo rozmieścić zbrojenie nośne (główne)?
Zasada rozmieszczania zbrojenia głównego jest prosta i wynika bezpośrednio z fizyki konstrukcji. Pręty nośne zawsze umieszczamy tam, gdzie występują największe siły rozciągające. W przęsłach schodów płytowych oznacza to umieszczenie ich na dole przekroju. Wyjątkiem są obszary nad podporami pośrednimi (np. nad słupem podpierającym spocznik), gdzie momenty zginające zmieniają znak i strefa rozciągana przenosi się na górę. W takich miejscach zbrojenie główne układamy na górze, zapewniając ciągłość pracy konstrukcji.
Rola i układ zbrojenia rozdzielczego (poprzecznego)
Zbrojenie rozdzielcze, często nazywane poprzecznym, pełni kluczową rolę stabilizującą. Układane jest ono prostopadle do zbrojenia głównego i jego zadaniem jest nie tylko utrzymanie prętów nośnych we właściwym miejscu, ale także równomierne rozłożenie obciążeń na większą powierzchnię betonu. Dodatkowo, zbrojenie rozdzielcze zapobiega powstawaniu rys skurczowych w betonie podczas jego wiązania i twardnienia. Choć nie przenosi ono głównych sił nośnych, jego obecność jest niezbędna dla prawidłowej współpracy wszystkich elementów zbrojenia i betonu.
Kluczowy detal: Poprawne zakotwienie prętów w stropie i belce spocznikowej
Nawet najlepiej ułożone zbrojenie nie spełni swojej roli, jeśli nie zostanie prawidłowo zakotwione. Jest to szczególnie ważne na styku schodów z innymi elementami konstrukcyjnymi, takimi jak wieńce, podciągi, stropy czy fundamenty. Prawidłowe zakotwienie zapewnia przeniesienie sił zbrojenia na te elementy, co jest kluczowe dla stabilności całej konstrukcji. Długość zakotwienia jest ściśle określona w projekcie i zależy od średnicy pręta, jego klasy wytrzymałości oraz klasy betonu. Zbyt krótkie zakotwienie może prowadzić do wysunięcia się pręta pod obciążeniem, co jest sytuacją skrajnie niebezpieczną.
Wyzwanie konstrukcyjne: interpretacja rysunków zbrojenia schodów zabiegowych
Specyfika zbrojenia w kształcie wachlarza: Rozmieszczenie prętów
Schody zabiegowe stanowią większe wyzwanie konstrukcyjne ze względu na swoją zmienną geometrię. W przeciwieństwie do prostych biegów, tutaj mamy do czynienia ze stopniami o kształcie klina, które zawężają się ku środkowi skrętu. To oznacza, że zbrojenie również musi być dopasowane do tej nieregularności. Często przybiera ono kształt wachlarza, gdzie poszczególne pręty mają różną długość i wymagają indywidualnego gięcia. Precyzyjne rozmieszczenie tych prętów, zgodnie z rysunkiem technicznym, jest kluczowe, aby zapewnić równomierne rozłożenie naprężeń w tej specyficznej strefie.Jak schemat pokazuje zagęszczenie zbrojenia w strefie klinowej (zabiegu)?
Rysunek techniczny dla schodów zabiegowych zazwyczaj w sposób wyraźny wskazuje na konieczność zagęszczenia zbrojenia w strefie klinowej, czyli w obszarze zabiegu. Dzieje się tak, ponieważ w tym miejscu rozkład naprężeń jest znacznie bardziej skomplikowany niż w prostych biegach. Mniejsze odstępy między prętami nośnymi, a także często dodatkowe zbrojenie poprzeczne, pomagają sprostać tym złożonym siłom. Schemat musi jasno pokazywać te obszary i precyzyjne wartości rozstawu prętów, aby wykonawca wiedział, gdzie skupić szczególną uwagę.
Praktyczne wskazówki dotyczące gięcia i montażu prętów
Praca ze zbrojeniem schodów zabiegowych wymaga nie tylko dokładności, ale i pewnych umiejętności praktycznych. Gięcie prętów musi być wykonane precyzyjnie według kształtów i kątów wskazanych na rysunku. Niewłaściwie zagięty pręt nie będzie spełniał swojej funkcji nośnej ani stabilizującej. Podczas montażu kluczowe jest zachowanie wskazanych odstępów i zapewnienie prawidłowego zakotwienia. Warto pamiętać, że w przypadku schodów zabiegowych, często stosuje się gotowe elementy zbrojenia giętego, które minimalizują ryzyko błędów wykonawczych.
Zbrojenie schodów dwubiegowych ze spocznikiem: analiza rysunków
Zapewnienie ciągłości pracy konstrukcji: Jak łączyć zbrojenie biegów i spocznika?
Schody dwubiegowe ze spocznikiem to popularne rozwiązanie, które wymaga szczególnej uwagi na połączeniach między poszczególnymi elementami. Kluczowe jest zapewnienie ciągłości pracy konstrukcji, co oznacza, że zbrojenie główne z dolnego biegu musi być płynnie połączone ze zbrojeniem spocznika, a następnie zbrojenie spocznika z górnym biegiem. Najczęściej pręty z dolnego biegu są odpowiednio przedłużane i zakotwiane w płycie spocznika, a następnie kontynuowane w górnym biegu. Rysunek techniczny musi precyzyjnie określać długości tych zakotwień i sposób przeplatania prętów.
Schemat zbrojenia płyty spocznikowej na co zwrócić uwagę?
Analizując schemat zbrojenia płyty spocznikowej, należy zwrócić uwagę na kilka istotnych kwestii. Po pierwsze, przenoszenie obciążeń spocznik musi być odpowiednio zaprojektowany, aby przenieść ciężar własny oraz obciążenia użytkowe z obu biegów. Po drugie, prawidłowe ułożenie prętów zbrojenie główne spocznika powinno być rozmieszczone w miejscach największych naprężeń, a zbrojenie rozdzielcze zapewnić jego stabilność. Ważne jest również, aby zbrojenie spocznika było odpowiednio połączone ze zbrojeniem biegów, tworząc spójną całość.
Typowe błędy w zbrojeniu spocznika i jak ich unikać
Wśród najczęstszych błędów popełnianych przy zbrojeniu spocznika można wymienić niewłaściwe ułożenie prętów nośnych, zbyt małe lub zbyt duże odstępy między nimi, a także niewystarczające zakotwienie prętów w biegach lub ścianach. Kolejnym błędem jest brak odpowiedniego zbrojenia rozdzielczego. Aby ich unikać, należy precyzyjnie interpretować rysunek techniczny, zwracając szczególną uwagę na detale połączeń i wymiary zakotwień. W razie wątpliwości, zawsze warto skonsultować się z projektantem.
Najczęstsze błędy wykonawcze na placu budowy
Syndrom "zbyt krótkich prętów": Problem z niewłaściwym zakotwieniem
Jeden z najbardziej fundamentalnych i jednocześnie niebezpiecznych błędów to stosowanie zbyt krótkich prętów lub niewłaściwe ich zakotwienie. Pręty zbrojeniowe muszą być odpowiednio długie, aby móc skutecznie przenieść siły rozciągające na elementy konstrukcyjne. Jeśli pręt jest za krótki, jego zakotwienie nie zapewni wystarczającej przyczepności i wytrzymałości. Może to prowadzić do wysunięcia się pręta pod obciążeniem, co drastycznie obniża nośność całej konstrukcji i stwarza realne zagrożenie dla bezpieczeństwa użytkowników. Zawsze należy dokładnie sprawdzać długości zakotwień podane na rysunku.
Brak lub zła lokalizacja podkładek dystansowych i jego konsekwencje
Podkładki dystansowe, często niedoceniane, są absolutnie niezbędne do prawidłowego wykonania zbrojenia. Ich zadaniem jest utrzymanie wymaganej grubości otuliny betonowej. Brak podkładek lub ich niewłaściwe umieszczenie (np. zbyt rzadko) prowadzi do sytuacji, w której pręty zbrojeniowe znajdują się zbyt blisko powierzchni betonu. Konsekwencje są bardzo poważne: zbrojenie jest narażone na korozję, co osłabia jego przekrój i może prowadzić do pęknięć betonu. Dodatkowo, zmniejsza się odporność ogniowa konstrukcji. Dlatego tak ważne jest, aby podkładki były stosowane zgodnie z projektem i rozmieszczone w odpowiednich odstępach.Mylenie zbrojenia górnego z dolnym krytyczny błąd w sztuce
To kolejny krytyczny błąd, który może mieć katastrofalne skutki. Zbrojenie główne, nośne, musi być umieszczone w strefach rozciąganych konstrukcji. W przypadku schodów, oznacza to zazwyczaj zbrojenie na dole w przęsłach (gdzie występuje zginanie) i na górze nad podporami pośrednimi. Mylenie tych lokalizacji umieszczenie zbrojenia nośnego na górze w przęśle zamiast na dole całkowicie zaburza mechanizm pracy konstrukcji i prowadzi do jej osłabienia. Zawsze należy dokładnie sprawdzać, które zbrojenie jest główne, a które rozdzielcze, i gdzie ma być umieszczone.
Niewłaściwy rozstaw prętów jak to wpływa na nośność schodów?
Rozstaw prętów, zarówno głównych, jak i rozdzielczych, jest precyzyjnie określony na rysunku technicznym i nie podlega dowolnej modyfikacji. Zbyt duży rozstaw prętów nośnych może spowodować, że beton między nimi nie będzie odpowiednio współpracował, a konstrukcja straci na nośności. Z kolei zbyt mały rozstaw, choć może wydawać się bezpieczniejszy, może utrudniać poprawne ułożenie i zagęszczenie betonu, tworząc tzw. "jaskółki" i osłabiając konstrukcję. Niewłaściwy rozstaw zbrojenia rozdzielczego może z kolei prowadzić do jego deformacji i utraty funkcji stabilizującej. Każdy rysunek techniczny precyzyjnie określa wymagany rozstaw, którego należy przestrzegać.
Złote zasady prawidłowego zbrojenia na podstawie rysunku
Lista kontrolna: Sprawdź te 5 punktów przed betonowaniem
Zanim ekipa przystąpi do betonowania schodów, warto przejść przez szybką, ale niezwykle ważną listę kontrolną, opartą na analizie rysunku technicznego. Oto 5 kluczowych punktów, które należy bezwzględnie zweryfikować:
- Prawidłowa średnica i klasa stali: Czy użyto prętów o odpowiedniej średnicy i klasie stali wskazanej w projekcie?
- Odpowiedni rozstaw prętów: Czy zbrojenie główne i rozdzielcze jest rozmieszczone zgodnie z wymiarami podanymi na rysunku?
- Właściwe zakotwienie: Czy wszystkie pręty są odpowiednio zakotwione w elementach konstrukcyjnych, z zachowaniem wymaganej długości?
- Zachowanie wymaganej otuliny: Czy podkładki dystansowe zapewniają odpowiednią grubość otuliny betonowej na całym obwodzie prętów?
- Poprawna lokalizacja zbrojenia: Czy zbrojenie główne (nośne) znajduje się w strefach rozciąganych, a zbrojenie rozdzielcze jest ułożone prostopadle do niego?
Przestrzeganie tych punktów to podstawa bezpiecznego i trwałego wykonania schodów.
Rysunek wykonawczy jako jedyne wiarygodne źródło informacji
Podsumowując, chcę jeszcze raz podkreślić: rysunek wykonawczy jest jedynym i najbardziej wiarygodnym źródłem informacji dla prac zbrojeniowych. To na jego podstawie powstaje konstrukcja, która ma służyć nam przez lata. Współczesne rysunki, tworzone przy użyciu specjalistycznego oprogramowania CAD, takiego jak AutoCAD, e-CAD Żelbet czy dedykowane moduły do projektowania konstrukcji budowlanych, charakteryzują się niezwykłą precyzją. Umożliwiają one nie tylko dokładne odwzorowanie projektu, ale także automatyczne generowanie zestawień stali i innych niezbędnych dokumentów. Dlatego tak ważne jest, aby wykonawcy ściśle przestrzegali wytycznych zawartych w projekcie, traktując go jako biblię w procesie budowy.
